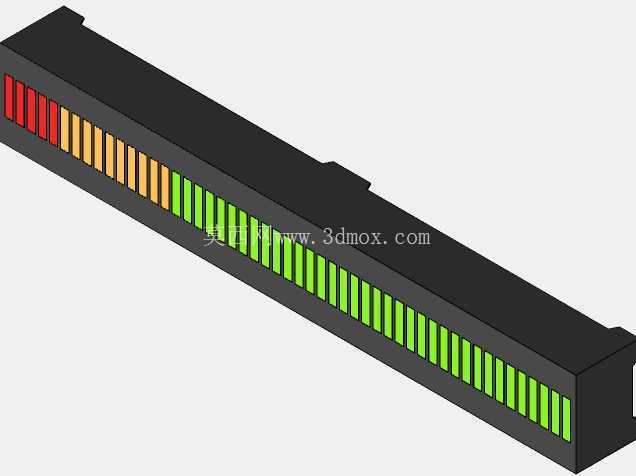

51段三色LED条形电平指示显示组件

　　这款51段三色LED条形显示组件，是工业控制、音频设备、测试仪器领域常用的可视化指示部件，日常在音频功放的电平输出指示、工业设备的液位/压力模拟量显示、电源设备的电压电流负载指示、自动化产线的工位状态可视化看板中都能见到它的身影，相比数码管、点阵屏这类显示部件，它的直观性更强，观察者无需读取数值就能快速判断当前参数所处的区间，在需要快速识别状态的场景下，识别效率远高于数字显示方案。

　　从功能特性来看，这款组件集成了红、橙、绿三种发光色段，51个独立发光单元沿长条方向线性排布，常规使用时绿色段对应参数的正常工作区间，橙色段对应预警区间，红色段对应超限报警区间，不同色段的分界点可以根据实际使用需求通过驱动电路调整，不需要改动硬件结构就能适配不同量程的指示需求。每个发光单元的发光角度经过统一校准，正视方向亮度均匀，不会出现相邻段亮暗差过大导致的读数偏差，长条状的出光面做了漫反射处理，避免单点LED的刺眼眩光，长时间观察也不容易产生视觉疲劳。

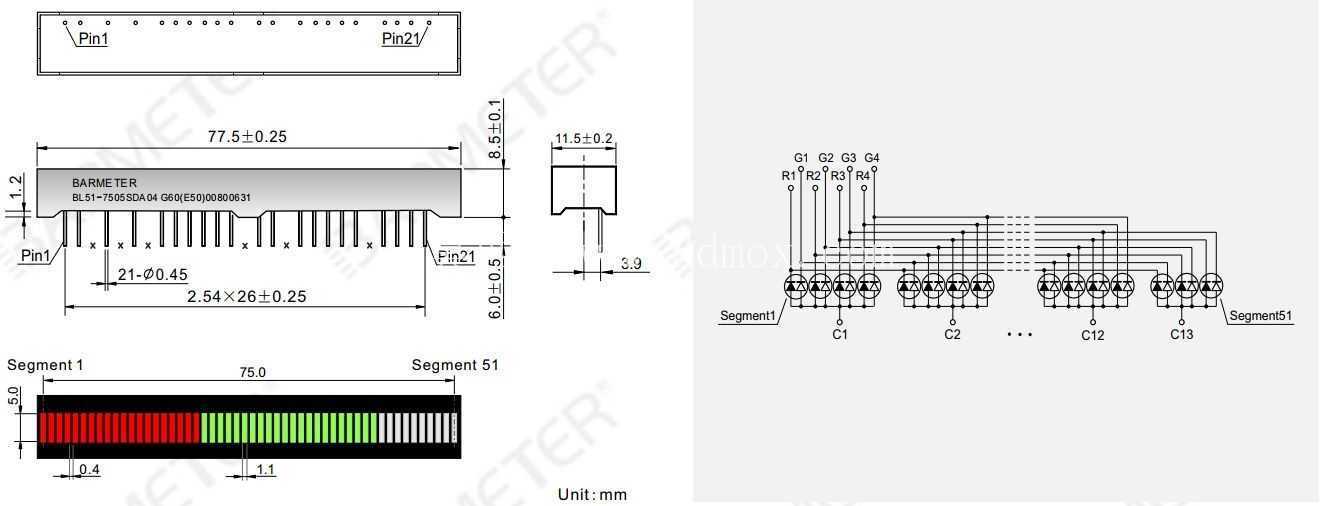

　　设计层面，这款组件采用一体化长条塑壳结构，外壳为黑色阻燃ABS材质，既可以遮挡内部的PCB走线与灯珠焊点，提升整体外观的整洁度，也能起到结构防护作用，避免安装、使用过程中磕碰损坏内部的发光元件。灯珠采用贴片封装焊接在长条PCB上，PCB的宽度与外壳内腔完全匹配，组装时直接滑入外壳卡槽即可完成固定，不需要额外打胶或者螺丝固定，生产装配效率很高。组件两端预留了标准的焊盘引脚，既可以直接插焊在主控电路板上，也可以通过接插件引出接线，适配不同的安装连接需求。

　　关于安装边界与尺寸适配，这款组件为细长条结构，整体厚度较薄，适合嵌入安装在设备的前面板上，面板开孔只需要按照组件的外轮廓尺寸预留长条形通孔，将组件从面板后方推入后，依靠外壳侧面的卡扣就能卡在面板上，不需要额外的固定件，安装拆卸都很方便。安装时需要注意组件的出光面与面板表面保持齐平，不要出现凹陷或者突出过多的情况，避免影响侧面视角的观察效果；引脚焊接时要注意焊接温度与时间，避免高温传导到灯珠位置导致灯珠损坏，焊接完成后需要清理引脚间的焊锡残留，防止相邻引脚短路导致的显示异常。

　　实际选型使用时，需要根据设备的指示量程匹配对应的驱动电路，这款组件为共阴/共阳可选的标准接线逻辑，可以直接搭配通用的LED条形显示驱动芯片使用，不需要额外编写复杂的显示驱动代码，驱动电路只需要根据输入的模拟量信号，对应点亮相应数量的灯段即可，低电平点亮的设计也能降低整体的静态功耗，适合长时间连续工作的工业设备使用。相比零散组装的分立LED指示方案，这款一体化组件的一致性更好，不同批次产品的发光亮度、色段分界位置偏差极小，不需要逐台校准就能满足设备的显示精度要求，能大幅减少生产环节的调试工时。

　　在不同的应用场景下，这款组件的安装方向可以灵活调整，既可以横向安装作为电平、进度类的水平指示，也可以竖向安装作为液位、高度类的垂直指示，外壳结构不会因为安装方向变化影响固定效果。组件的工作温度范围覆盖常规工业设备的使用环境，在-10℃到60℃的环境温度下都能正常发光，不会出现低温下亮度骤降或者高温下灯珠光衰过快的问题，适合在车间设备、户外机柜这类环境条件相对复杂的场景下使用。
