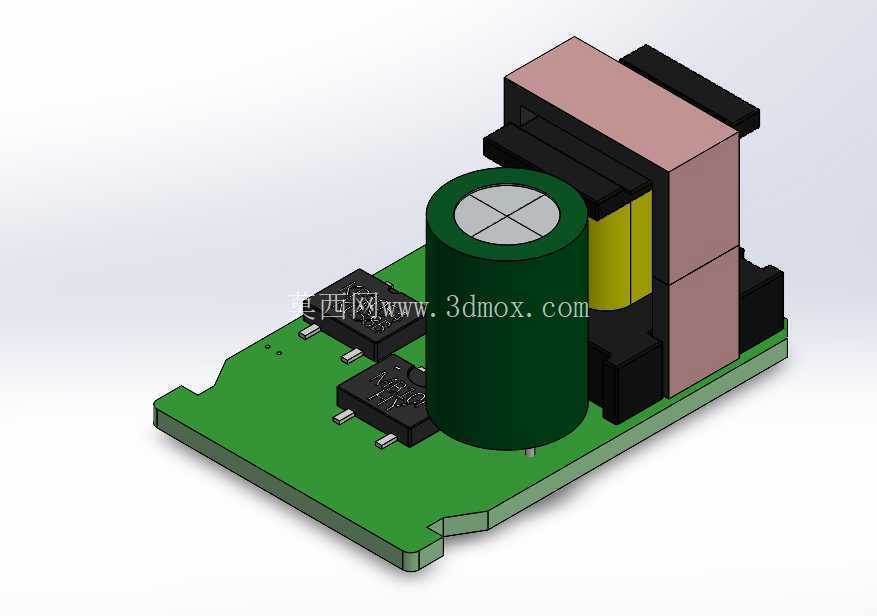

带变压器电容的直插式电路板结构

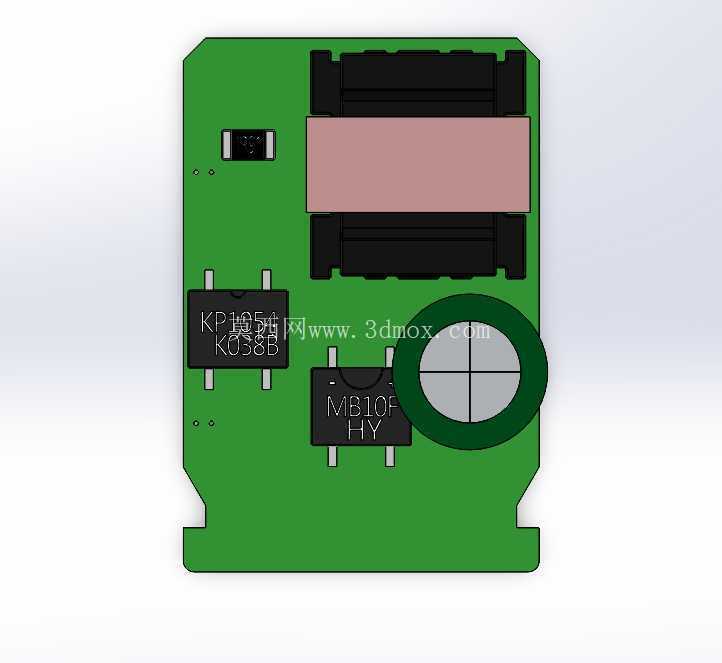

　　板上元件的布局逻辑完全贴合实际生产的波峰焊工艺要求：大体积的工频变压器布置在板边靠近电源输入的位置，一方面缩短高压交流走线的长度，减少EMI干扰，另一方面变压器自重较大，布置在板边可以降低整板的重心偏移，避免运输或震动过程中板卡变形。变压器旁的铝电解电容采用径向直插封装，引脚间距严格匹配电容本体的引脚公差，电容本体与变压器磁芯之间预留2mm的安全间隙，既满足安规的爬电距离要求，也避免生产插件时元件干涉。板上的直插式功率器件采用卧式贴板安装，器件本体与PCB表面预留0.5mm的间隙，方便过波峰焊时焊锡流动，同时也利于器件工作时的散热。在低压小功率控制板的开发场景里，这类集成了工频变压器、铝电解电容与直插功率器件的电路板，常被用于小型家电控制、工业减压阀配套控制回路、低压辅助电源模块中，承担交流转直流、信号滤波、功率输出驱动的核心作用。做这类板卡的三维建模时，首先要明确安装边界：PCB基材采用常规FR-4环氧玻纤板，板厚取1.6mm的行业通用值，板边预留3mm的安装禁布区，对应M3螺丝的固定孔位做沉头设计，避免安装时螺丝凸起顶到上层壳体。

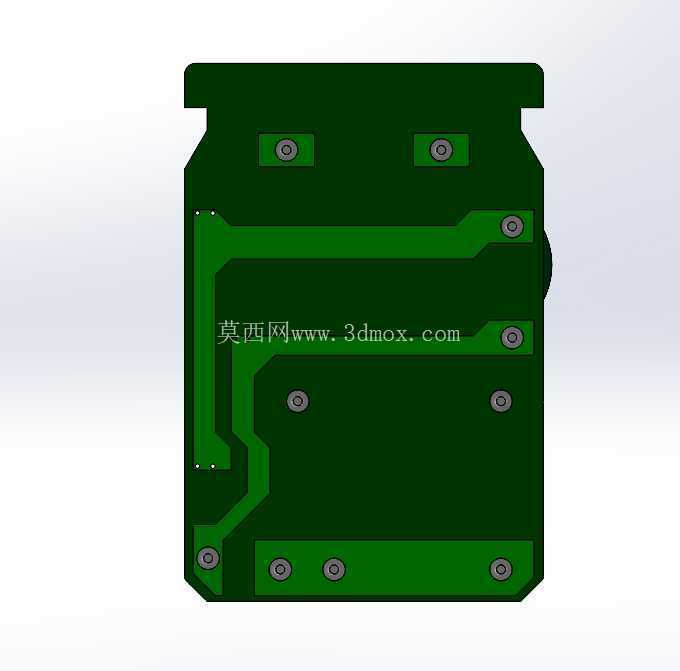

　　建模过程中需要重点还原元件的实际外形公差：电解电容的顶部防爆槽做十字凹陷处理，还原真实元件的结构特征；变压器的磁芯与绕组外包的绝缘胶带做分层建模，区分磁芯的黑色硬质材质、绕组的黄色漆包线层、外层的粉色绝缘胶带层，还原实际生产中的物料堆叠顺序。PCB表面的丝印层做简化处理，只保留元件位号的轮廓标识，不需要还原全部丝印文字，避免模型面数过多影响装配时的运行流畅度。板边的走线做露铜喷锡的视觉区分，焊盘部分做凸起0.05mm的建模处理，还原真实PCB焊盘的厚度特征。这类板卡的安装适配性设计也需要在建模中体现：所有直插元件的引脚伸出PCB背面的长度控制在1.5-2mm之间，符合波峰焊后的剪脚工艺要求，不会因为引脚过长导致背面安装时与壳体短路。

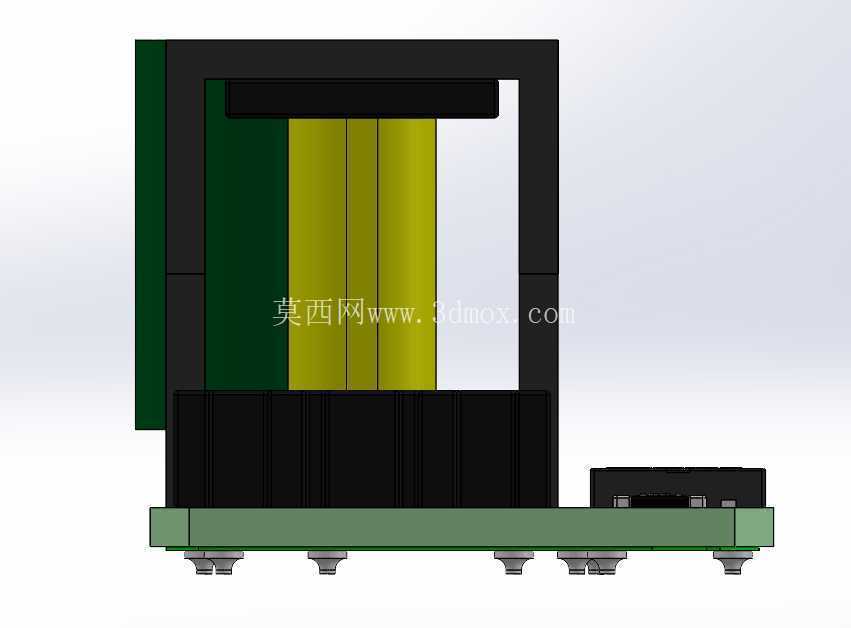

　　变压器的固定除了引脚焊接外，额外在变压器底部与PCB接触的位置做点胶固定的结构示意，还原实际生产中的加固工艺，避免震动场景下变压器引脚脱焊。电容的极性标识在模型顶部做清晰的负极条示意，方便装配时核对元件方向，减少生产错料的风险。在做整机装配校验时，这类板卡的三维模型可以直接导入减压阀的壳体装配体中，核对板卡与壳体内壁的间隙、元件高度是否会顶到壳体上盖、接线端子的位置是否与壳体的出线孔对齐，提前发现结构干涉问题，减少开模后的改模成本。

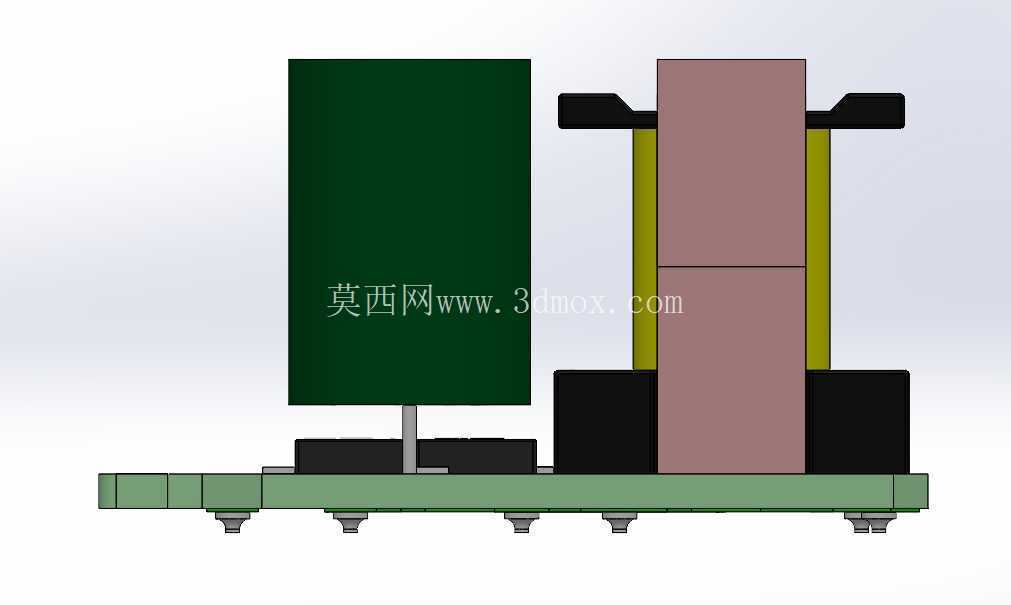

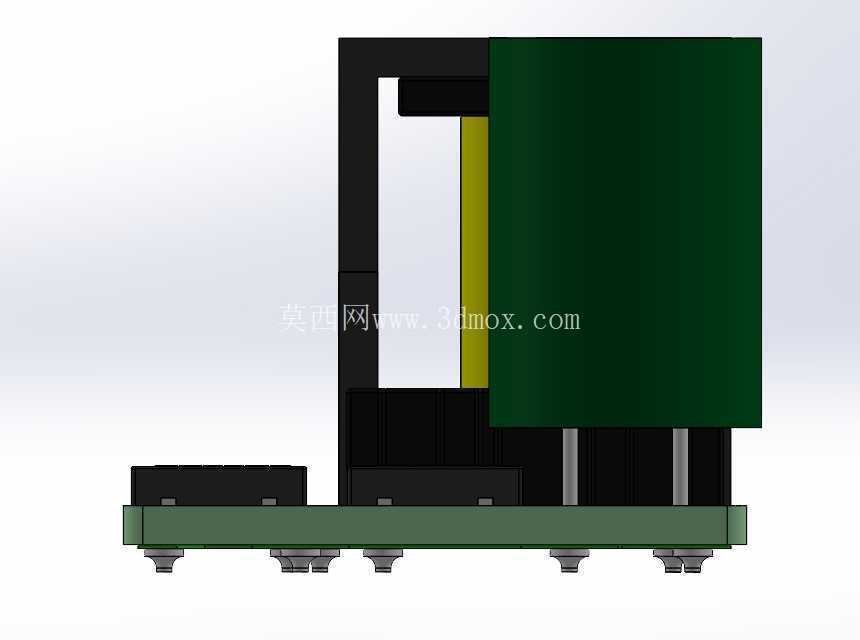

　　建模时还要考虑元件的可替换性：电解电容的封装尺寸按照通用的10*15mm规格建模，变压器按照EI28型工频变压器的标准尺寸建模，后续如果需要替换同规格不同品牌的元件，不需要修改PCB的安装孔位，直接替换元件模型即可完成装配校验。板上的元件高度做统一管控：最高元件为变压器，顶部距离PCB表面的高度控制在25mm以内，适配常规的小型壳体内部空间，电容高度控制在15mm，功率器件高度控制在5mm以内，整板的元件高度差符合低压控制板的常规设计规范，不会出现局部元件过高导致的装配问题。
