复古款电吉他练习演奏功放音箱结构设计

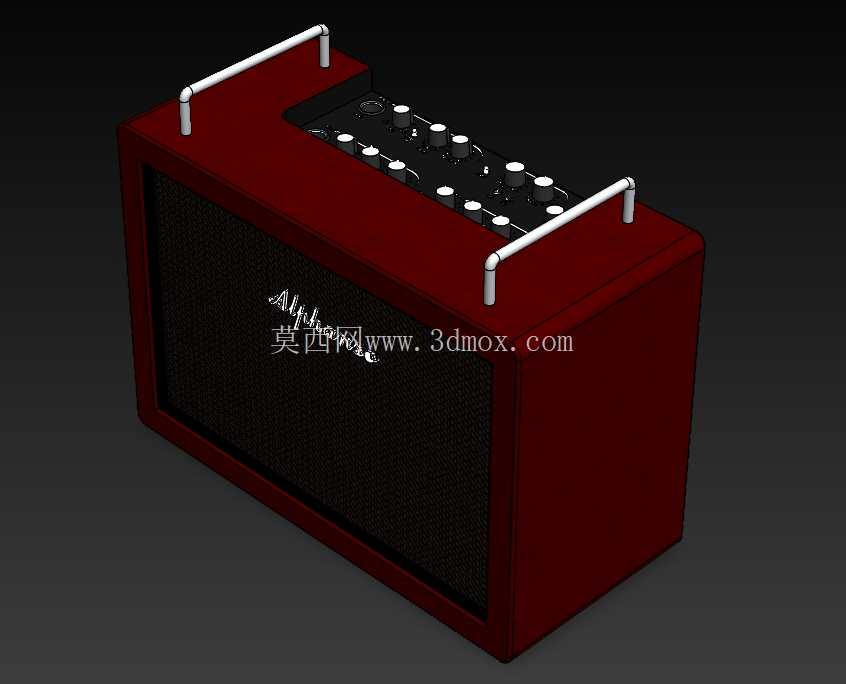

这款吉他功放的三维结构设计，首先围绕小型排练室、家庭练习场景的使用需求展开，整体采用卧式长方体箱体布局，箱体外壳选用高密度中纤板作为基材，外覆酒红色哑光漆面，既能够减少箱体谐振带来的音染，也能适配多数音乐工作室的复古装修风格。箱体顶部设置两根对称布置的U型金属提手，提手采用直径8mm的圆钢弯折成型，表面做镀铬抛光处理，提手安装座通过内六角螺丝固定在箱体顶面的预埋螺母上，单根提手可承受15kg的垂直拉力，满足单人短途搬运的承重需求，提手与箱体顶面预留25mm的握持间隙，佩戴防滑手套也可顺利握持。

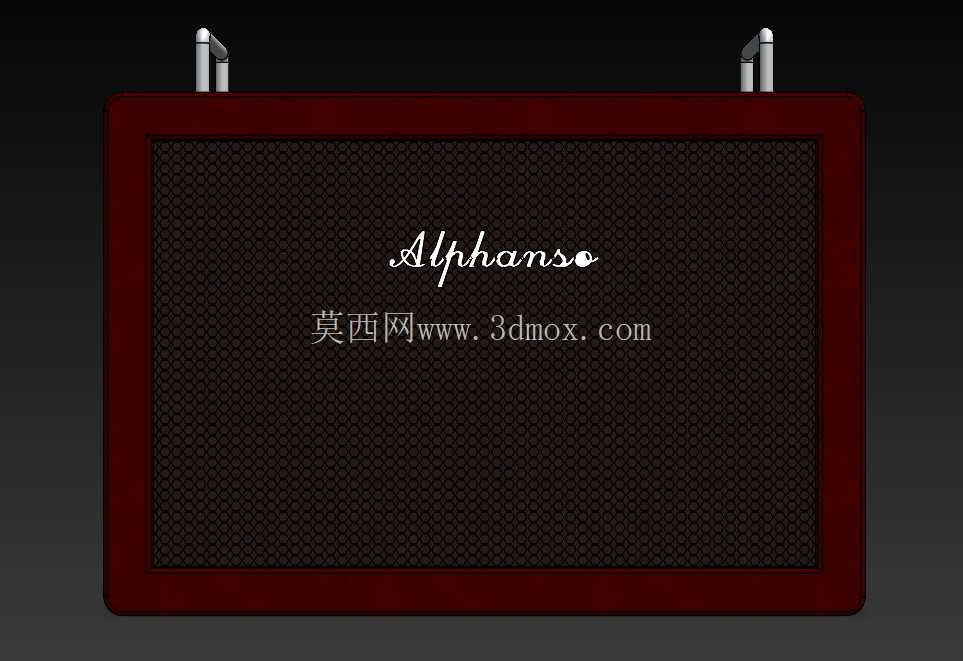

箱体正面为整块黑色金属防护网罩，网罩采用0.8mm厚的冷轧钢板冲压成型，网孔为直径2mm的正圆孔，开孔率控制在62%，既可以阻挡外界杂物撞击内部扬声器单元，也不会对中高频声波的扩散造成明显阻碍，网罩通过四周的隐藏式卡扣与箱体前框固定，拆卸维护时无需借助额外工具即可快速取下。网罩左上角预留丝印标识区域，可放置品牌型号标识，标识采用阴刻填漆工艺，长期使用不会出现磨损脱落的问题。

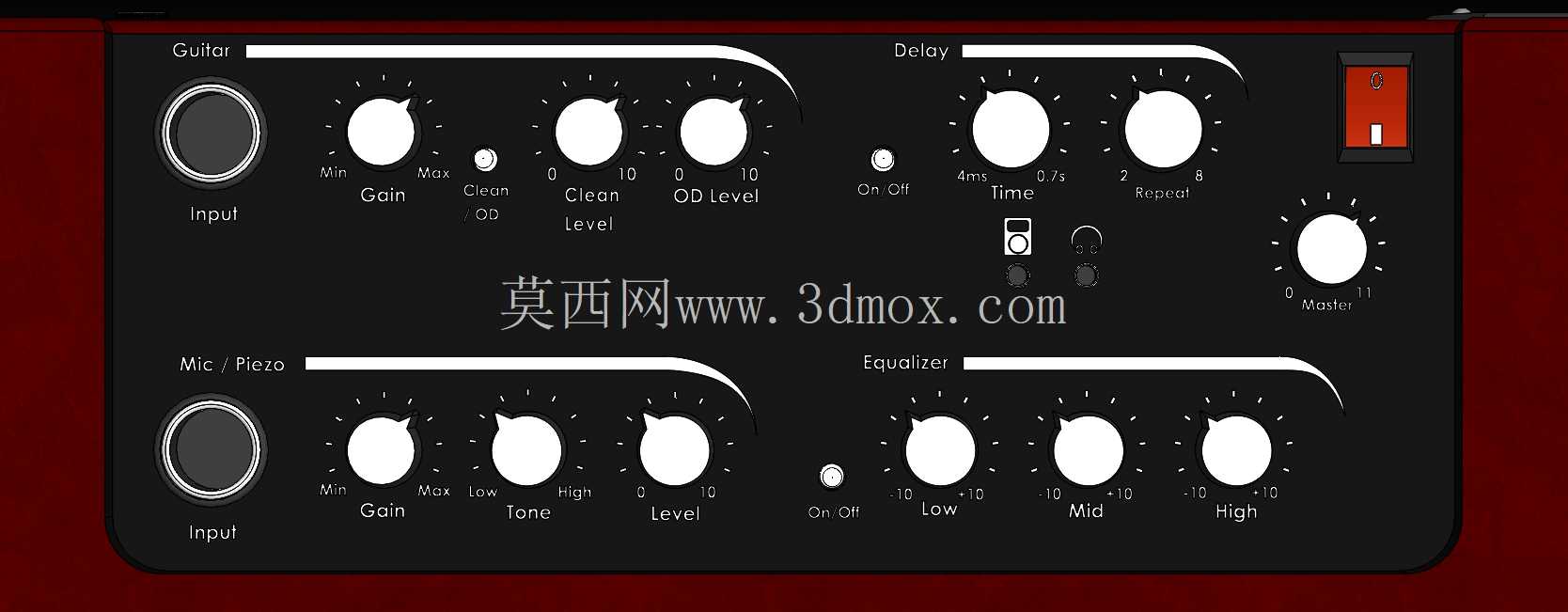

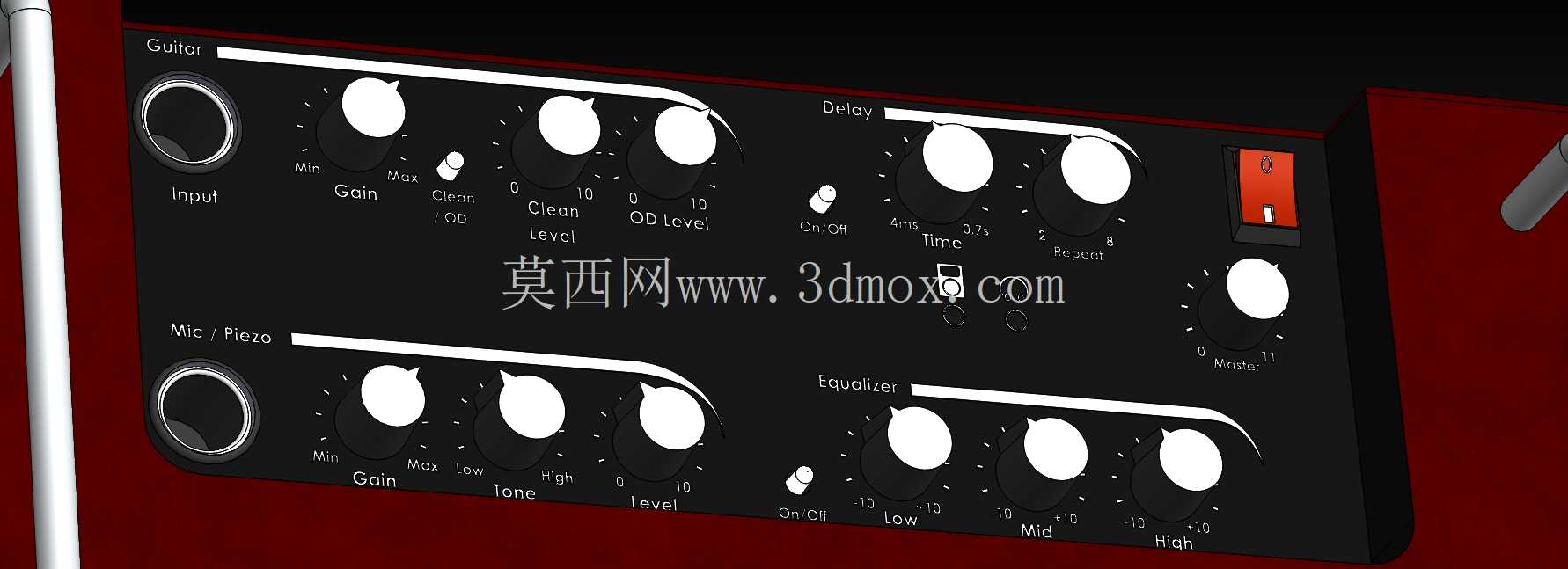

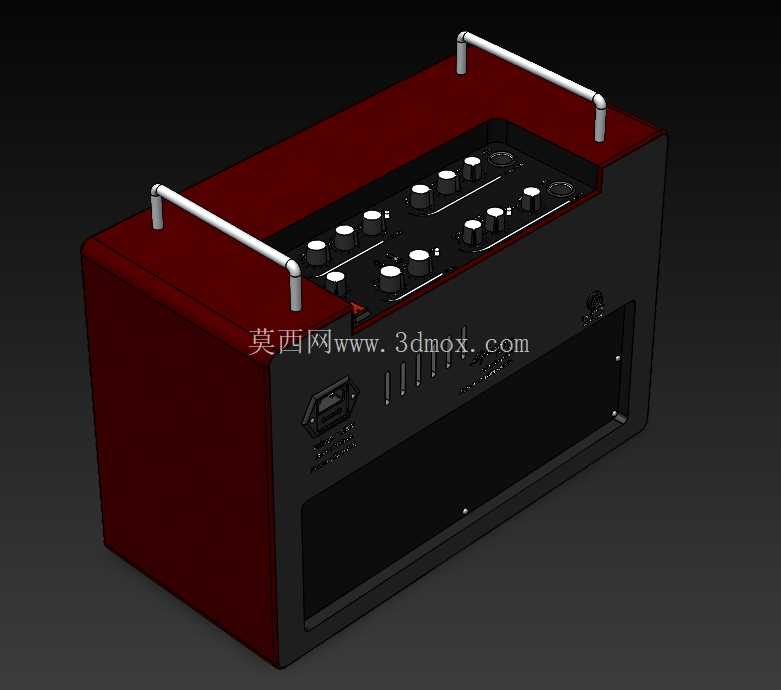

箱体顶面的操控区域采用下沉式设计，操控面板嵌入箱体顶面的凹槽内，凹槽深度为12mm，可避免搬运过程中磕碰旋钮造成电位器损坏。操控区域共布置12个同轴电位器旋钮，从左到右依次对应增益、高中低频段均衡、混响深度、主音量调节通道，每个旋钮下方都设置对应的刻度标识，旋钮采用黑色ABS材质注塑成型，顶部做白色指示线标记，旋转阻尼控制在15N·cm，调节时段落感清晰，不会出现跳位、虚位的问题。操控面板的边角做R3圆角处理，避免安装维护时划伤操作人员手部。

箱体内部的结构布局采用前后分舱设计，前舱为扬声器安装腔，内部铺设10mm厚的吸音棉，可有效减少箱体内驻波对音质的影响，扬声器安装位预设4个M5的螺丝孔位，适配8英寸、10英寸的全频吉他扬声器，安装孔位的同轴度公差控制在0.2mm以内，保证扬声器振膜的振动不会出现偏磨问题。后舱为电路安装腔，电源变压器、功放电路板、输入输出接口都固定在后舱的金属安装底板上，底板与木质箱体之间设置3mm厚的橡胶减震垫，可隔绝扬声器工作时的振动传递到电路部分，避免出现电位器接触不良、电路板虚焊的问题。

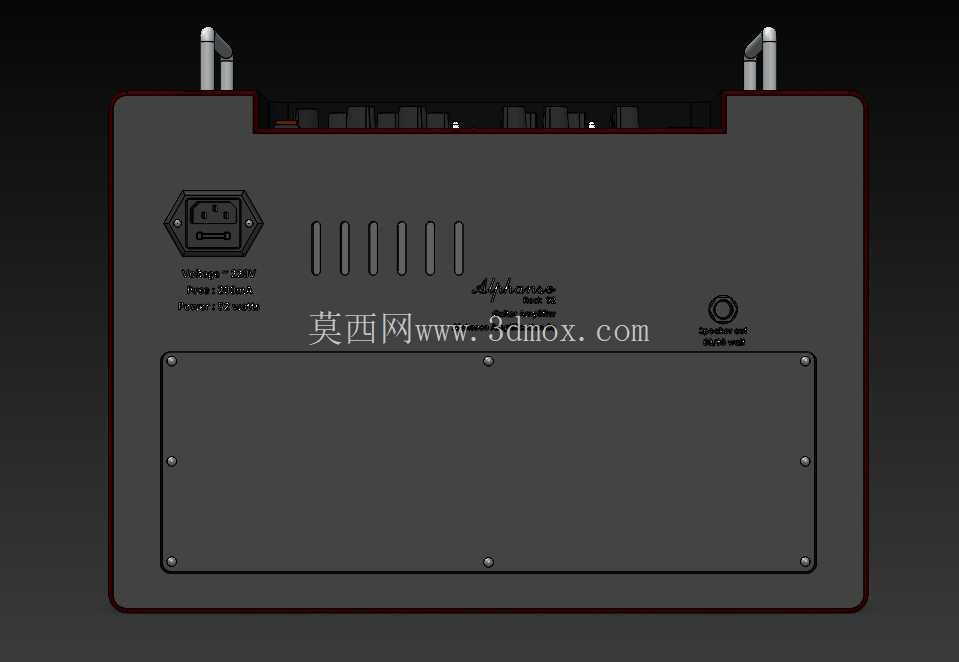

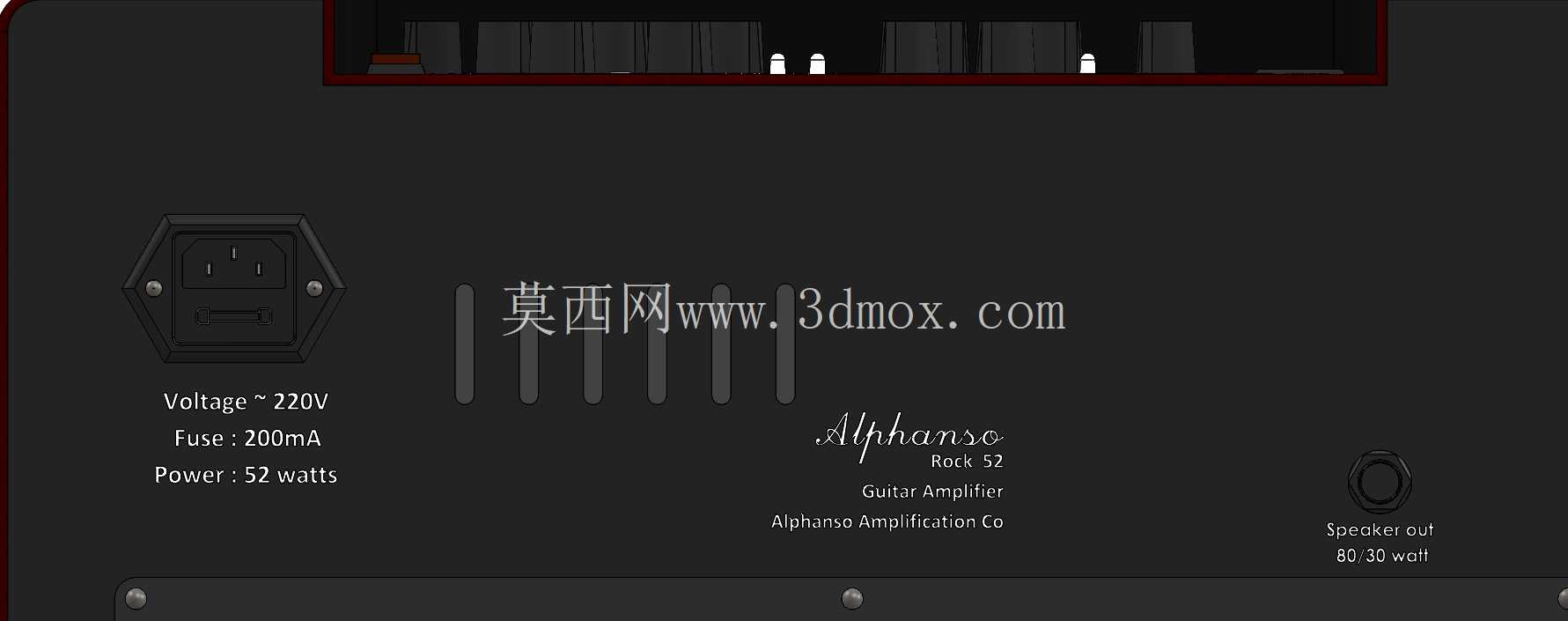

从安装边界来看，这款功放的整体宽度控制在420mm，深度为220mm，高度为280mm，放置在标准1.2m宽的工作台上时，不会占用过多的桌面空间，箱体底部设置四个直径20mm的橡胶防滑脚垫，脚垫高度为8mm，既可以增大箱体与桌面的摩擦力，避免播放大音量音乐时箱体出现位移，也能在箱体底部预留空气流通间隙，帮助后舱电路部分散热。箱体背面预留电源输入接口、音频输入接口、外接扬声器接口，接口位置距离箱体底部120mm，连接各类线材时不会出现线材弯折过度的问题，接口周围做凸起的防护筋，可避免线材拉扯时直接作用在接口焊盘上。

在结构强度设计上，箱体的拼接处采用榫卯结构加白乳胶粘接，拼接完成后的箱体对角线公差控制在1mm以内，保证箱体不会因为温湿度变化出现开裂变形的问题，箱体的边角做R5圆角处理，搬运过程中磕碰墙体或者其他设备时，不会出现漆面崩裂、边角掉渣的问题。这款功放的设计没有采用多余的装饰性结构，所有结构特征都围绕实际使用需求设置，既满足电吉他信号放大的核心功能，也兼顾了日常搬运、维护、摆放的实际使用场景，建模过程中所有配合面都预留了合理的安装公差，按照图纸加工后可直接完成组装，不需要二次修配。
