28V350W开关电源AC-DC转换器结构

　　这款AC-DC开关转换电源主要面向工业低压直流供电场景设计，额定输出规格为28V/12.5A，总输出功率350W，可直接将工频交流输入转换为稳定的低压直流输出，适配工业控制柜内部板卡、小型执行机构、传感检测模块等多种负载的供电需求。在实际工业现场应用中，这类电源常被安装在标准电气柜的导轨安装位或者设备内部的预留安装腔中，为整套设备的低压控制回路提供稳定的动力来源，相比传统线性电源，开关电源的转换效率更高，空载损耗更低，能够在宽幅输入电压波动的工况下保持输出稳定，适配车间电网存在一定电压波动的复杂使用环境。

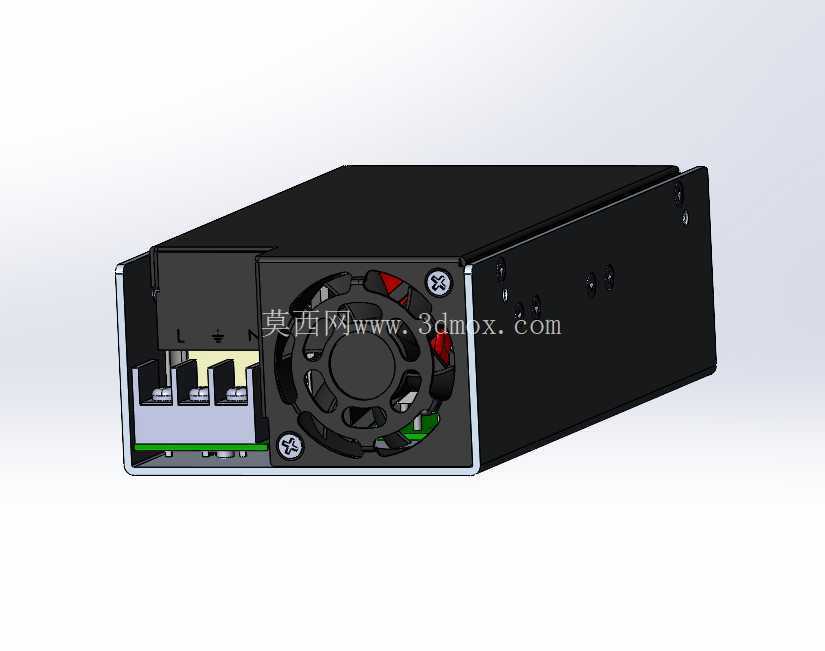

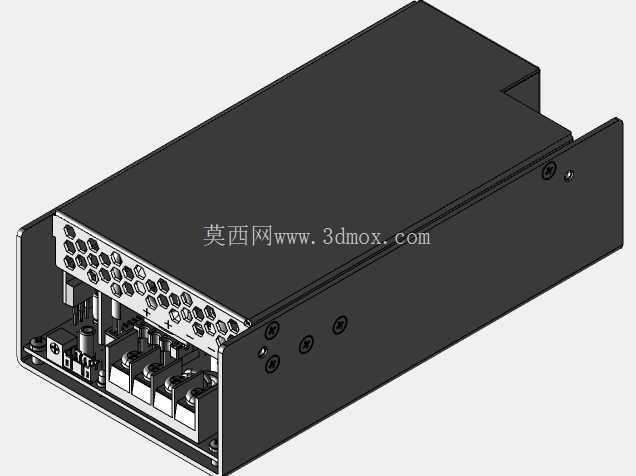

　　从结构设计来看，这款电源采用金属封闭外壳设计，外壳主体为弯折成型的金属板材，表面做哑光黑色氧化处理，既可以起到电磁屏蔽的作用，减少内部功率器件工作时产生的电磁干扰对外围敏感电路的影响，也能够提升外壳的散热能力，将内部功率器件工作产生的热量通过金属壳体快速传导到外部环境中。外壳的一侧预留了输入输出接线端子的安装位，接线端子采用栅栏式接线结构，接线时可以直接将导线压接在端子位上，配合端子排的固定螺丝实现可靠的电气连接，不需要额外焊接，方便现场施工接线与后期维护更换。外壳的上盖采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下侧边的固定螺丝即可拆开上盖，对内部的电路板、功率器件进行检测更换，不需要完全拆解整个壳体，降低了现场维护的操作难度。

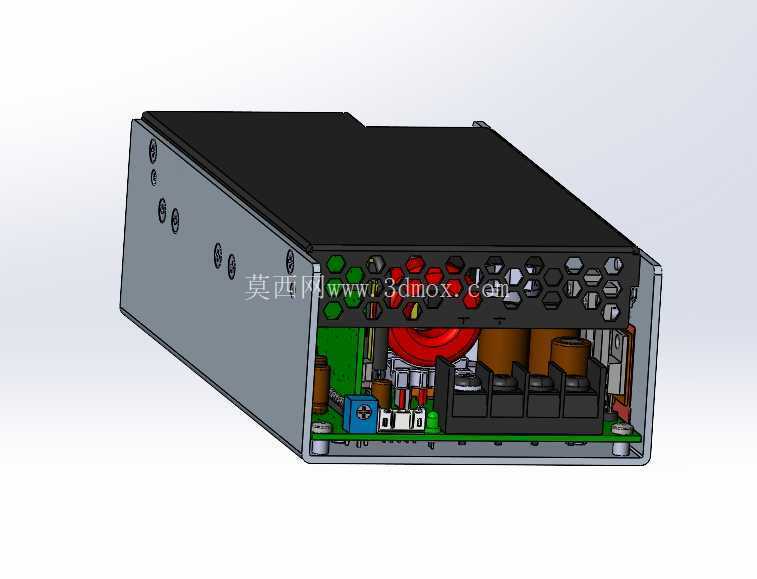

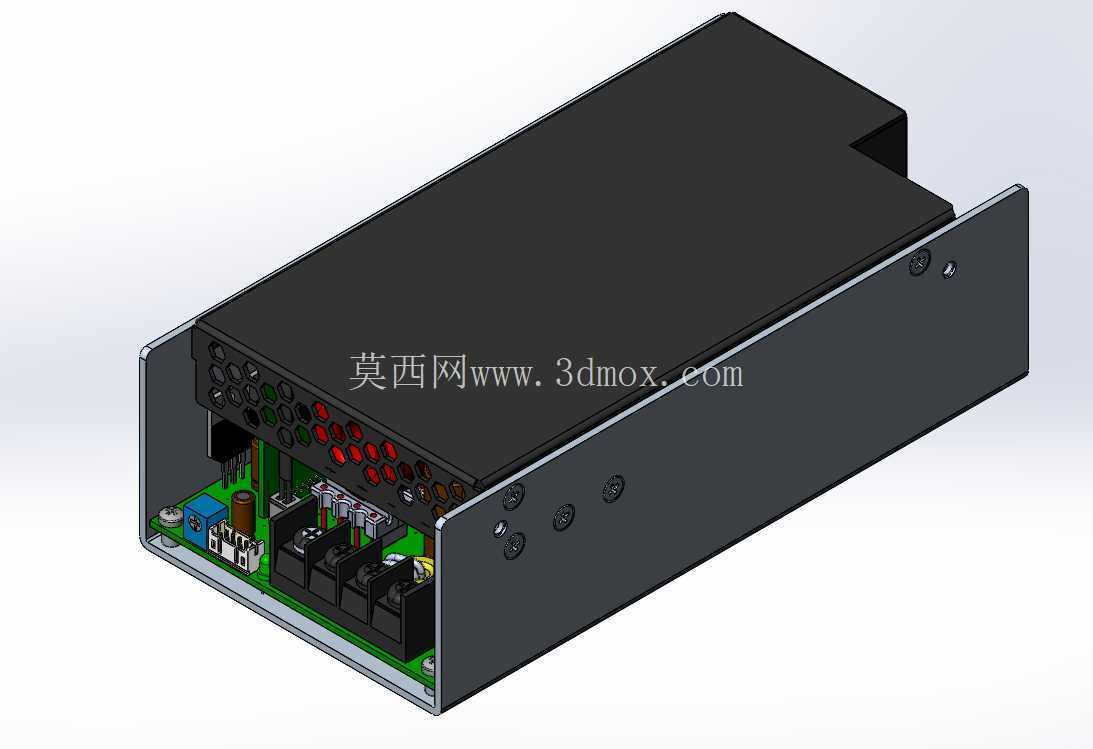

　　内部结构布局上，这款电源将输入整流滤波部分、功率变换部分、输出整流滤波部分做了分区排布，高压输入区域与低压输出区域之间预留了足够的电气安全间隙，符合低压电气设备的安全间距要求，避免高压串入低压回路引发安全隐患。输入侧的EMI滤波电路、整流桥、大容量滤波电容依次排布在靠近输入端子的区域，功率开关管、高频变压器布置在壳体中部的核心位置，输出侧的整流二极管、滤波电容、稳压反馈电路则靠近输出端子排布，这样的布局可以缩短大电流回路的走线长度，减少线路上的损耗与干扰，同时也能让发热较大的功率器件靠近金属外壳，提升散热效率。电路板通过底部的固定铜柱安装在壳体底座上，电路板与壳体之间预留了一定的空气间隙，既可以起到绝缘作用，也能让空气在壳体内部形成对流，带走器件工作产生的热量。

　　安装边界方面，这款电源的整体外形为长方体结构，壳体侧边预留了标准的安装固定孔位，可以直接通过螺丝固定在设备的安装平板上，也可以选配导轨安装卡扣适配标准DIN导轨的安装需求，安装孔位的间距符合通用工业电源的安装尺寸规范，可以直接替换同功率等级的同规格电源产品，不需要对原有设备的安装位做额外修改。接线端子的排布间距符合电气接线的安全要求，不同电位的接线端子之间预留了足够的爬电距离，即使在多尘、潮湿的工业环境中也能避免出现爬电击穿的问题。壳体的侧面预留了散热通风的缝隙，内部热量可以通过这些缝隙自然散出，在额定负载下不需要额外加装散热风扇即可满足温升要求，避免了风扇运转带来的噪音与粉尘吸入问题，提升了电源在长期连续工作场景下的可靠性。

　　在实际选型适配过程中，这类电源需要重点关注输出电压的精度、纹波系数、负载调整率等参数，这款电源的结构设计在输出端预留了足够的滤波电容安装位置，可以有效降低输出纹波，为对供电稳定性要求较高的精密传感、控制电路提供干净的直流供电。同时内部的过流、过压、过热保护电路都集成在主电路板上，当出现输出短路、过负载、输入电压异常等情况时，保护电路会快速切断输出，避免电源本身以及后端负载因为异常工况损坏，提升整套供电系统的安全性。外壳的边角处做了圆角处理，避免安装过程中锋利的边角划伤操作人员，壳体表面没有多余的突出结构，整体外形规整，在柜内安装时可以有效利用柜内的安装空间，不会与相邻的其他电气元件产生安装干涉。
