贴片功率电感DLG-0403-220三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片绕线功率电感是电源回路中不可或缺的被动元件，承担着储能、滤波、抑制纹波电流的核心作用，这款DLG-0403-220型号的电感三维结构，完全依照公开的器件规格书参数进行1:1还原建模，能够直接导入PCB设计软件完成器件占位校验、结构干涉检查，也可用于整机装配环节的空间匹配验证。从实际应用场景来看，这类大电流贴片功率电感常被布置在DC-DC Buck/Boost转换电路的输出端，在便携设备的电源管理模块、工控板卡的供电回路、车载娱乐系统的稳压电路中都有广泛应用，工作过程中通过线圈的电磁感应完成能量存储与释放，配合周边电容、电阻元件实现稳定的电压输出，抑制电路中的高频杂波干扰，保障后端芯片供电的稳定性。

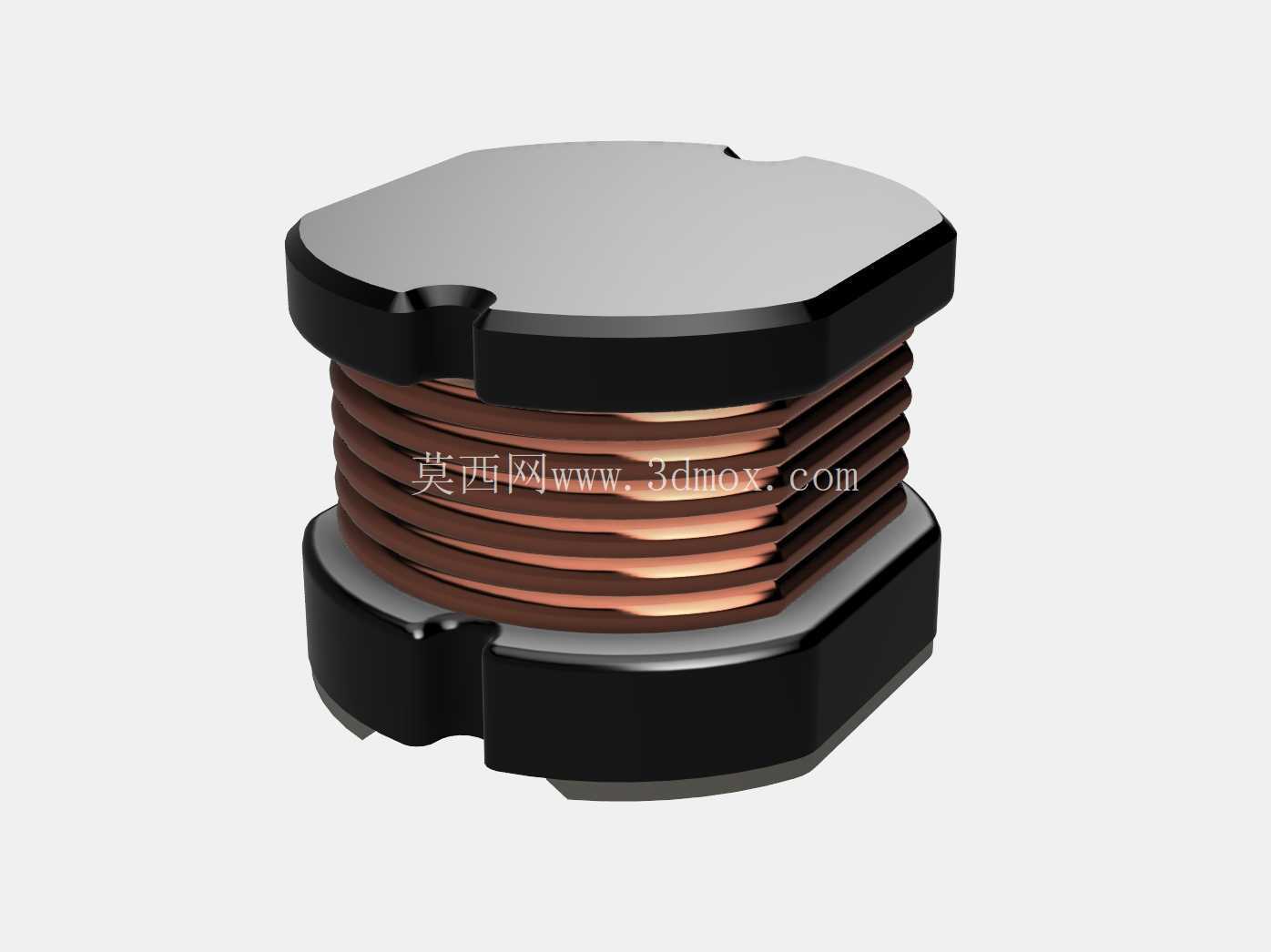

　　建模过程中首先对照规格书的外形尺寸标注，确定器件的整体长宽高边界，上下两端的磁屏蔽罩采用带缺口的异形结构设计，缺口位置对应线圈的引出端焊接点位，建模时严格还原磁罩的倒角、侧边弧度以及端面的平整度，确保模型导入装配后不会和周边器件产生结构干涉。中间的绕线部分采用多层平绕结构，每一圈漆包线的排布间距、线径尺寸都和规格书参数保持一致，线圈两端的引出端直接贴合在底部焊盘位置，还原实际生产中贴片焊接的引脚形态，方便设计人员在PCB布局时准确对应焊盘位置，避免出现焊盘尺寸不匹配导致的焊接不良问题。

　　从安装边界来看，这款电感属于表面贴装器件，底部两个焊接端的间距、焊盘宽度都严格遵循标准SMD封装尺寸，建模时保留了磁罩底部和PCB板面之间的微小间隙，还原实际贴片焊接后的装配状态，设计人员在进行板卡堆叠设计时，可以直接调用该模型校验电感和上方屏蔽罩、周边电容电阻、结构件外壳之间的安全距离，避免出现装配后器件顶壳、和周边元件短路的问题。磁罩部分采用屏蔽式结构设计，相比非屏蔽功率电感，能够有效降低线圈工作时产生的电磁辐射，减少对周边敏感电路的电磁干扰，这一结构特性在高密度布局的板卡设计中尤为重要，建模时也还原了磁罩和线圈之间的装配间隙，体现实际生产中磁罩包裹线圈的装配关系。

　　在进行结构校核时，设计人员可以通过该模型直观查看电感的最大外形轮廓，确认在回流焊过程中器件的高度是否满足板卡整体的厚度限制，尤其是在超薄消费类电子产品设计中，器件的高度公差直接影响整机的装配厚度，精准的三维模型能够帮助设计人员提前规避选型不当导致的装配问题。线圈部分的建模还原了多层绕线的层间间隙，虽然实际生产中漆包线外层有绝缘涂层，但模型中通过分层结构体现绕线的排布方式，方便设计人员理解器件的内部构造，在进行热仿真分析时，也可以基于该模型的结构划分网格，模拟电感工作时的温升分布，评估器件在满负载工作状态下的散热情况。磁罩两端的定位缺口设计，除了作为线圈引出端的避让空间外，也能够在贴片生产时为视觉识别设备提供定位参考，建模时准确还原缺口的尺寸和位置，可用于SMT贴装程序的仿真验证，确认吸嘴取料位置、视觉定位点位的合理性，提前规避贴装过程中出现的器件偏移、立碑等工艺问题。对于刚接触电源电路设计的结构工程师而言，这类精准的器件三维模型能够帮助其快速建立对贴片功率电感外形结构的直观认知，在器件选型阶段就完成空间尺寸的匹配校验，减少后期打样阶段出现的结构干涉问题，缩短产品的研发迭代周期。
