轻型手动搬运运输小车三维设计

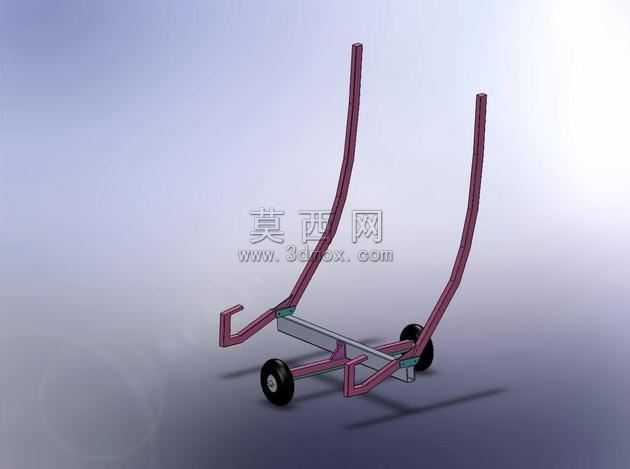

本作品为轻型手动搬运运输小车的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零件均按照实际加工工艺要求绘制，可直接导出工程图用于生产参考。建模过程中首先搭建底部承载框架，采用矩形截面金属管材作为主梁结构，通过拉伸、切除特征完成管材的接口与安装位设计，保证框架的结构强度同时控制整体自重。行走轮部分单独建模，包含轮体、轮轴、安装支架三个子部件，轮体采用橡胶材质模拟，通过外观贴图还原真实轮胎的防滑纹理，轮轴与支架之间添加同轴心配合，还原真实的转动自由度。两侧的弧形抬升扶手采用扫描特征完成建模，先绘制扶手的空间路径曲线，再匹配圆形截面轮廓生成实体，扶手末端设计有弯钩结构，可用于挂接捆绑带或者勾住待搬运货物的边缘，提升搬运过程中的稳定性。整体装配完成后添加了真实的材质属性，金属框架赋予磨砂钢材材质，扶手部分赋予喷塑紫红色外观，行走轮赋予黑色橡胶材质，通过渲染环境调整添加了柔和的地面阴影，还原产品的真实视觉效果。设计思路上充分考虑手动搬运的使用场景，整体结构简洁无冗余部件，扶手的弧度经过多次调整，符合人体工学握持角度，底部轮距经过合理规划，保证推行过程中不会发生侧翻，框架的承载平面高度适配常规的货物堆高尺寸，无需过度弯腰即可完成装卸操作。所有配合关系均按照实际装配逻辑添加，可实现轮子的自由转动、整体结构的运动仿真，能够直观模拟推行、抬升货物的完整动作流程，模型结构完整无缺失特征，可用于教学演示、仓储工具设计参考等场景。
