TIL311双列直插十六进制数码显示器件

　　在工业控制盘柜、老式数控面板、教学实验台以及早期数字仪表的人机交互层里，单位置十六进制数码显示承担着把寄存器状态、地址码、故障码或计数结果直接转成可读字符的任务。TIL311这类器件把发光点阵、锁存、译码与驱动环节收拢在一只双列直插封装内，结构工程师在做面板布置、PCB堆叠和外壳开孔时，不能只把它当成普通芯片处理，而要同时兼顾显示窗口、引脚伸出长度、焊接热影响和维修插拔空间。

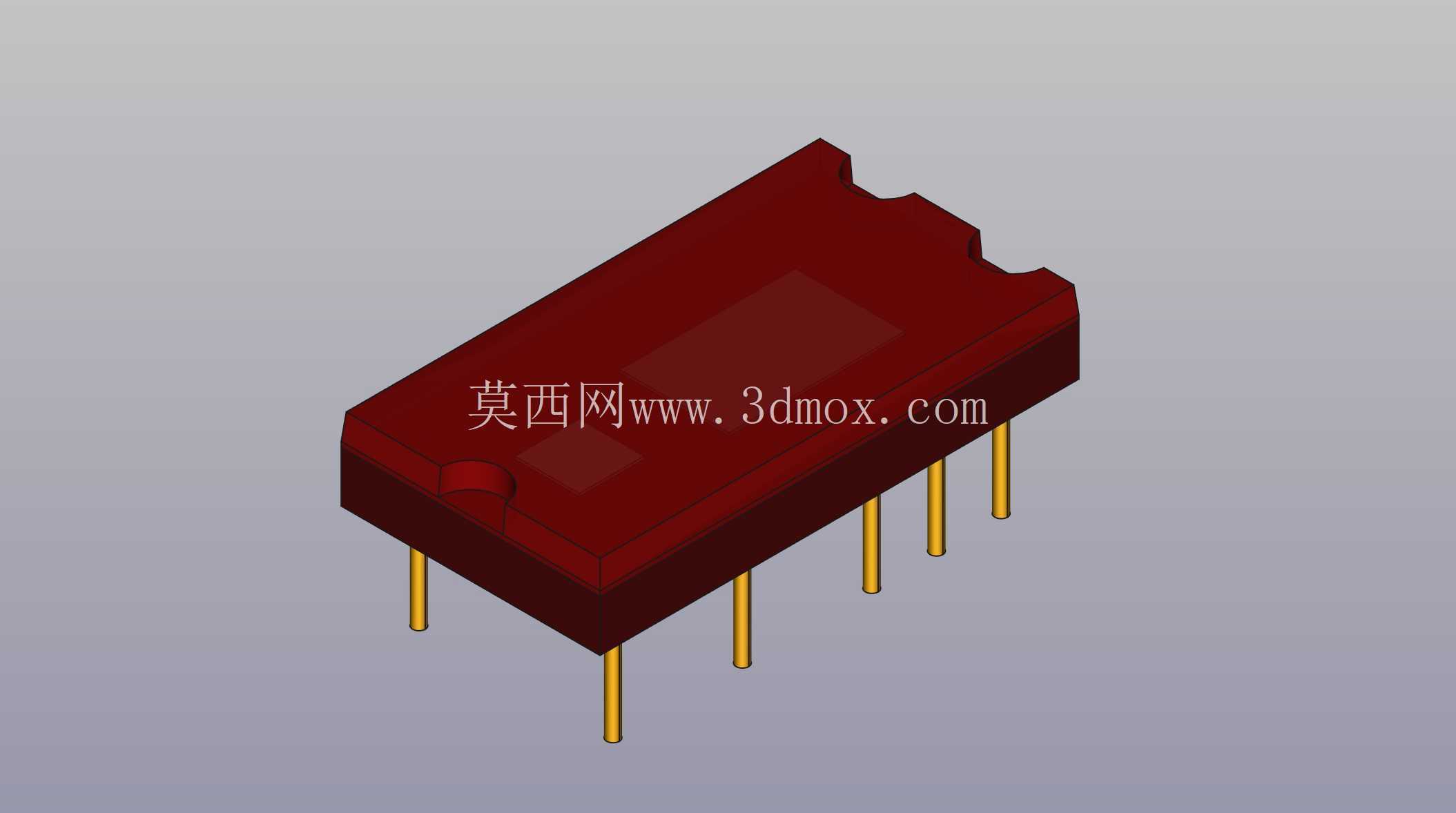

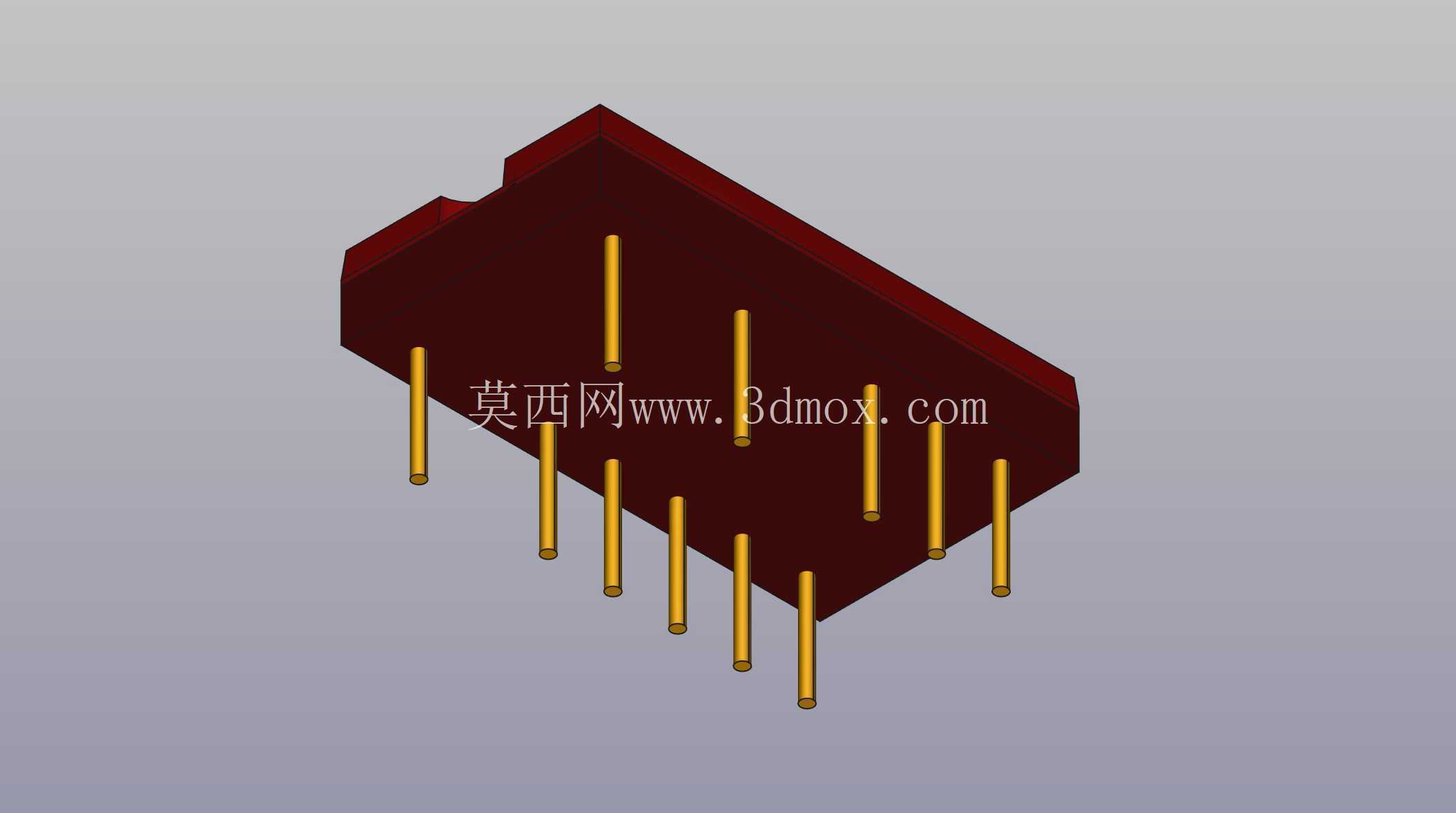

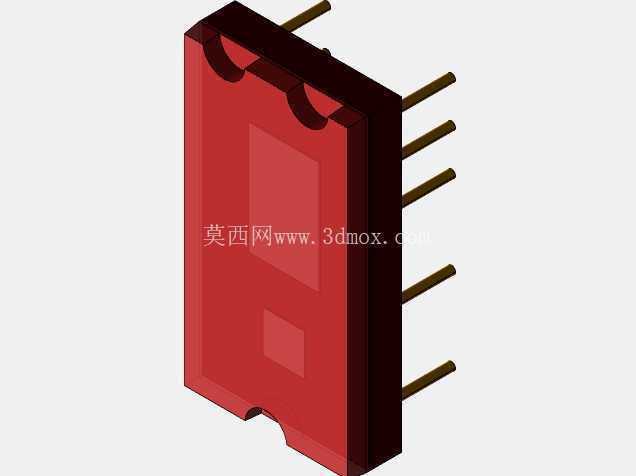

　　从外形上看，器件主体为深红色矩形塑封壳体，顶部表面对应字符显示区域，红色滤光外壳在未点亮时可以遮蔽内部点阵，点亮后又能提高红光对比度。壳体两侧采用DIP-14常见的双列引脚布局，引脚沿封装长边向下伸出，末端用于插入印制板焊盘或插座。建模时需要把塑封本体的倒角、端部定位缺口、引脚间距、引脚直径以及引脚相对本体底面的落差分别表达清楚；端部缺口不仅是外观特征，更关系到装配时的引脚1方向识别，若在整机模型中忽略，后续丝印、插座和面板开窗都容易出现方向歧义。

　　实际用途上，它不是单纯的七段数码管。其内部面向四位二进制输入到十六进制字符的显示链路，字符由4×7红光发射点阵构成，并以改进的七段配置形成0到9以及A到F的字形。器件还集成锁存、译码和恒流LED驱动能力，外部主控不必持续维持段驱动信号，也不必为每一段额外配置分立限流驱动管。对紧凑控制板而言，这种集成方式可以减少段驱动走线数量，降低面板后方电路板的元件密度；对维修替换而言，统一封装又能让备件更换保持在常规插装工艺范围内。

　　设计建模时，显示面应作为装配基准之一处理。面板窗口通常只露出有效字符区域，窗口边缘需要与塑封顶面保留少量间隙，避免壳体公差、面板厚度和焊接浮高造成干涉。若设备采用深色亚克力滤光片，还要在三维布局中校核滤光片到数码管表面的距离：距离过大，字符边缘会发散；距离过小，振动环境下可能摩擦壳体。引脚区域则要按插装焊接思路建立边界，PCB上方保留器件本体高度，板下给出引脚穿过和焊锡填充空间；若使用IC插座，模型高度不能按器件本体直接贴板计算，而应叠加插座本体厚度，并检查后方电容、接插件和线束是否冲突。

　　从散热和可靠性角度，红光LED虽然属于小功率显示负载，但多段同时点亮时仍会在封装内部产生持续热耗。恒流驱动有利于亮度一致，却也要求设计人员避免在高温密闭仪表壳内长期满亮运行。结构布局上宜把该类显示器件放在面板后侧、操作者视线可直接到达的位置，后方不要紧贴大功率电阻、整流桥或变压器；外壳通风路径不必专门针对数码管设计，但应避免显示板成为热堆积死角。

　　设备选型阶段，还要关注观察角度和环境光。红色发光体在室内控制柜、机床按钮站和实验装置中识别度较好，正面观看时字形清晰；若面板安装高度偏高或操作者主要从斜下方读数，则应在面板倾角设计时补偿视角，而不是依赖后期增加亮度。模型中把封装顶面、字符区域中心和引脚中心轴建立成明确特征，可直接用于面板开孔、遮光罩、密封圈和PCB限位柱的联动设计。

　　引脚成型也是工程中容易遗漏的细节。直插引脚在波峰焊或手工焊接后可能出现轻微偏斜，三维布局时不应让引脚尖端贴近板上其他金属件；需要返修插拔时，封装两端应留出镊子或起拔工具的操作空间。若显示板被安装在振动较强的设备上，可通过插座、固定框或发泡缓冲垫限制器件晃动，但缓冲材料不能覆盖显示面，也不能阻碍引脚正常焊接检查。

　　总体而言，该器件的三维模型价值不只在于还原红色塑封和七根可见引脚的外观，更在于把显示方向、封装占位、插装焊盘、面板窗口和维修空间统一到设备结构中。把这些边界建准确，控制箱面板从原理图到实物装配时，显示窗口对位、PCB安装高度和后壳干涉问题都能在设计阶段提前暴露。
