DC022E2桶形电源母座连接器结构

　　桶形直流电源母座常见于小型电子设备、仪器仪表、控制盒、桌面终端、灯具驱动和实验装置中，主要承担外部电源适配器与设备内部电路板之间的可拆卸连接。DC-022E2这类卧式双固定耳结构，在装配时不是单纯把插孔本体推入面板，而是依靠两侧带孔安装耳与壳体或PCB形成稳定约束，中心圆筒负责与插头外壁接触，内部弹性触点负责与插头中心针导通，插针或焊脚则穿过电路板完成供电回路。实际选型时，工程师首先关注的是插头外径、中心针直径、插入深度和极性方向，其次才是外观颜色与包装形式；如果插孔与插头规格不匹配，轻则接触电阻偏大、插拔松动，重则出现中心针偏斜、短路或外壳干涉。

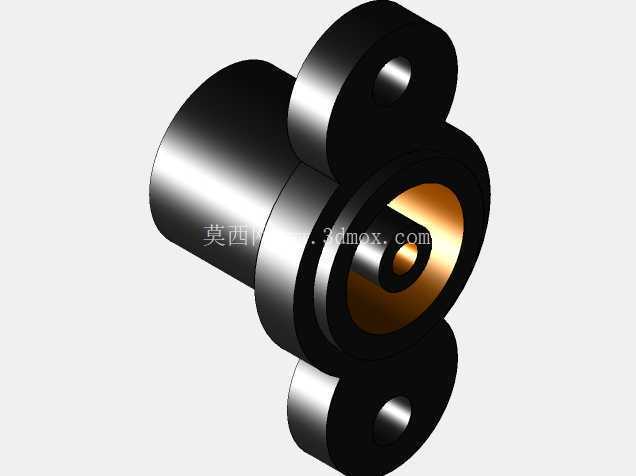

　　从结构上看，该模型还原了桶形插座的黑色绝缘本体、圆筒形金属接触腔、两侧安装耳以及内部橙色绝缘与触点区域。绝缘本体承担定位、隔距和防误触作用，金属圆筒需要在插头反复插入时保持足够抱紧力，因此壁厚、开口弹性和收口形状都会影响寿命。两侧耳片上的安装孔可与螺钉、热熔柱或壳体定位柱配合，使插座在受到侧向插拔力时不发生扭转。对于板端安装场景，焊脚间距、引脚伸出长度和耳片底面高度必须与PCB布局一致；若器件贴板高度控制不当，波峰焊或回流焊后可能出现浮高、歪斜，后期插头插入时还会把力直接传递到焊点。

　　设计这类接插件三维结构时，通常先确定中心轴线高度，因为它决定面板开孔中心、插头插拔路径以及PCB上焊盘的位置。随后根据额定电流和适配插头尺寸确定金属筒内径、接触弹片宽度和中心触点行程。绝缘外壳要在金属件外侧保留足够爬电距离，同时在安装耳与主体之间设置加强过渡，避免耳片受螺钉压紧后产生裂纹。模型中可见的双耳环抱式外形，并非只为造型服务：两个耳片把插拔力分散到壳体或板面上，中间圆筒则保持同轴，插头进入时先由圆筒口导向，再由内部弹片夹持，最后中心针接触负极或正极触点。极性错误在直流供电中可能直接损坏后端电路，因此结构设计除了靠插头尺寸防呆，也会在丝印、壳体开孔和线束颜色上进行区分。

　　安装边界方面，面板开孔需要围绕圆筒外径预留间隙，孔径过小会压伤绝缘壁，孔径过大则插座容易晃动；耳片孔位应与面板或PCB固定点同轴，螺钉锁紧时不宜过度压迫塑料件。板下空间要容纳焊脚和焊点，背面不能与金属支架、电池或导线形成挤压。插头插拔方向上应保留直线操作空间，避免设备外壳边缘挡住适配器插头，也不能让线缆在出口处急弯。若设备经常移动，插座附近的PCB应增加固定孔或局部加厚支撑，因为电源插头往往是外力最频繁作用的位置。

　　在整机布局中，电源入口通常靠近外壳边缘，但又要远离信号敏感区和高频开关节点。进线侧可串联保险丝、防反接二极管或电源管理模块，插座焊盘则应加大铜皮以降低温升和机械应力。三维建模时需要把适配器插头的包络也一并检查，尤其关注插头肩部、线缆弯曲半径和手插拔空间，而不能只测量母座本体。通过对绝缘壳体、金属接触筒、安装耳、焊脚和内部触点的分层表达，可以在结构评审阶段直接发现面板干涉、焊点不足、接触行程偏短和固定强度不够等问题，从而减少样机阶段反复改孔、改板的情况。
