钣金散热电控箱壳体结构设计

　　这套钣金壳体面向小型电控单元、驱动控制板或嵌入式电气模块的安装防护需求，常见于自动化产线旁置控制盒、设备夹层电气仓、小型风机驱动箱以及教学实训中的钣金展开练习场景。壳体采用薄板折弯成型思路，整体为开放式托盘结构，底板承担主要承重，四周侧壁通过连续折弯形成刚性边框，既减少焊接工序，也能在批量加工时依靠数控冲裁和折弯保证一致性。

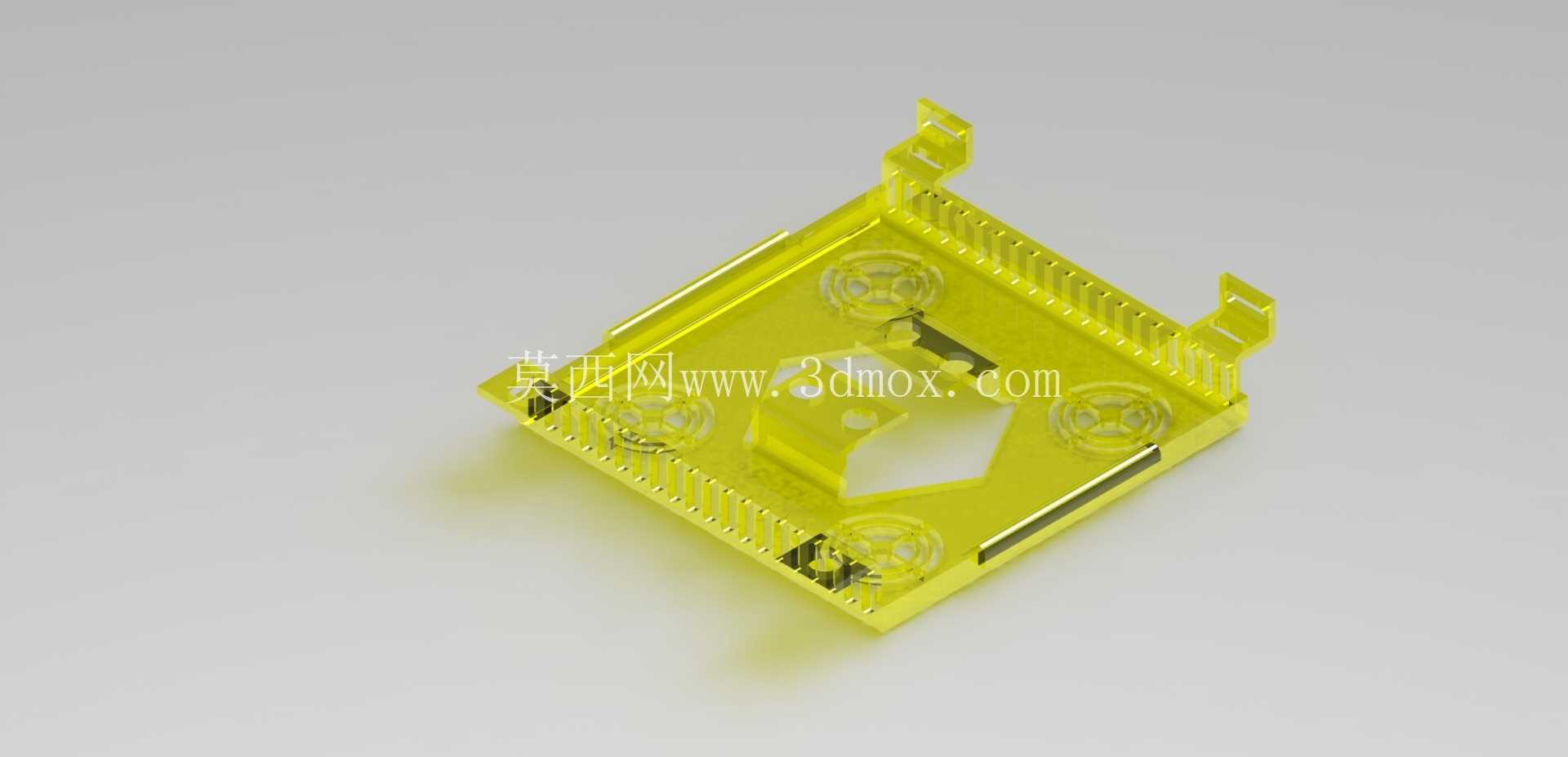

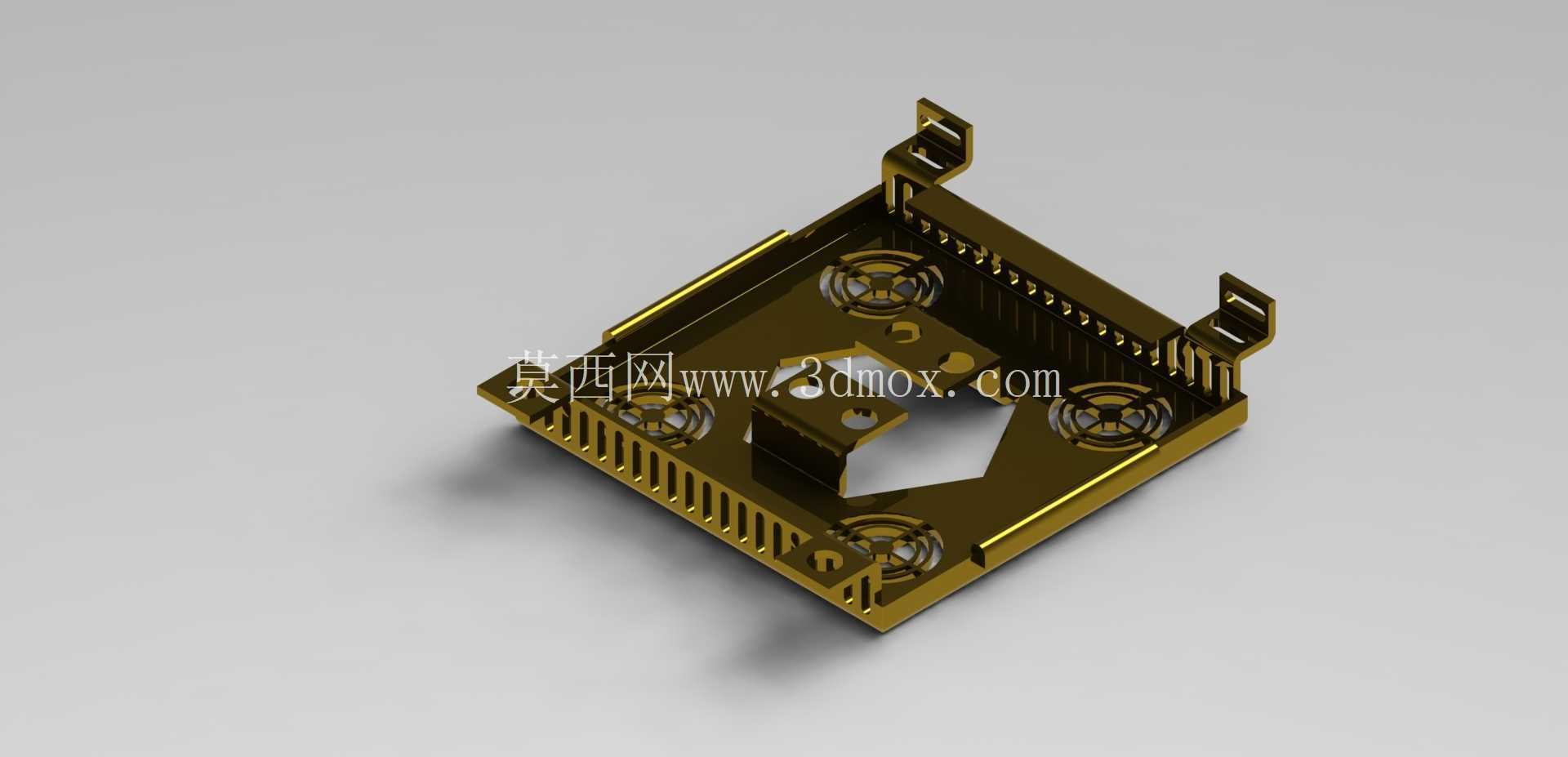

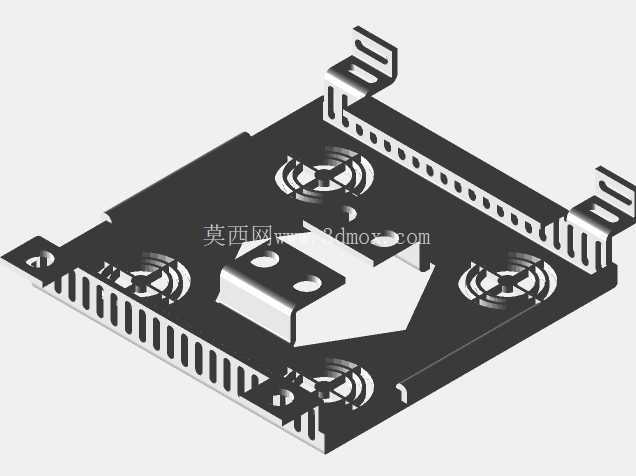

　　从实际装配角度看，底板预留了多处风扇安装位，图中四个角部区域均设置了轴流风扇匹配孔位与螺钉固定孔，可根据发热功率选择单风扇、双风扇对角布置或四风扇满配方案。侧壁上密集排布的长条通风齿槽并非装饰特征，而是在不额外增加开孔模具成本的前提下，利用折弯边材料直接冲出通风栅，气流可从侧栅进入、经风扇从底部或对应方向排出，形成可控散热通道。对于功率器件集中的电控板，这种结构能避免密闭壳体内热量积聚，尤其适合变频器小板、继电器模组、开关电源模块等持续发热部件。

　　壳体两端向上伸出的带孔安装耳是整机固定的关键边界。安装耳与侧壁为一体折弯延伸结构，端部开出长圆或方形固定孔，用于将电控箱挂装在设备机架立面、型材框架或机柜内部横梁上。设计时需要重点核对安装耳中心距与整机外轮廓的关系：耳片向外探出后，箱体后方要留出接线和走线空间，固定孔位则要补偿现场安装时的孔位偏差，因此孔型优先选用腰形孔，降低装配对位难度。耳片根部的折弯过渡区不能出现尖角切口，否则长期振动工况下容易产生应力集中裂纹，建模时需保留合理折弯内R，并在展开图中处理折弯扣除值。

　　底板中央的异形让位孔对应电气元件的凸起部位、接线端子或连接器穿装需求。这类开孔不能只按平面投影绘制，需要结合实际元件高度、连接器插拔方向以及绝缘间隙复核：强电端子与钣金边缘之间要保留爬电距离，低压信号连接器则要保证插头外壳不与孔边干涉。底板上还分布有若干小直径安装孔和定位凸台，用于固定PCB板、绝缘支柱或接地螺柱；钣金件上的接地位置通常要压铆螺母或点焊螺柱，表面处理后再通过齿形垫圈保证电气连续。

　　侧壁的阶梯折弯和局部加强压筋提升了薄板刚性。薄钢板若仅做简单直角围边，搬运和锁紧螺钉时容易产生板面颤动；通过在侧壁增加分段折弯、翻边高度和局部沉台，可在不增加板厚的情况下提高截面惯性矩。风扇安装孔周围的螺钉孔间距需严格匹配标准轴流风扇尺寸，孔边预留法兰压紧面，避免风扇运转时与钣金发生共振。

　　建模过程中要区分成型状态与展开状态：折弯线位置、折弯半径、板材厚度、压铆件规格和冲孔方向都应在特征树中保持可编辑。散热栅条之间的连接桥宽度不能过窄，否则冲裁后容易变形；桥位排布还要兼顾气流阻力，齿槽方向尽量与主风道一致。安装耳、侧壁和底板之间若采用螺钉拼接而非整体折弯，需在搭接边预留紧固件操作空间，电批或扳手不能被相邻侧壁遮挡。

　　整机外形边界由底板长宽、侧壁翻起高度和安装耳探出量共同决定。布局时，电气板安装面应高于底板一定距离，形成底部走线层；风扇厚度则向壳体内侧或外侧占用空间，若外侧有设备门板或线束，需控制风扇外凸尺寸。接线侧应朝向维护通道，散热侧避免紧贴封板，挂装耳的承载方向要与设备振动方向匹配。通过这些结构处理，该壳体既能完成电气元件承载、通风散热和机架固定，也能作为钣金折弯、开孔避让、压铆连接与热管理布局的典型练习对象。
