立式贴片24针TypeC母座接口

项目分类:通用五金配件 发布时间:2024-12-07 ID:831654
  • 立式贴片24针TypeC母座接口
  • 立式贴片24针TypeC母座接口
  • 立式贴片24针TypeC母座接口

  这款24针立式贴片Type-C母座主要面向高密度电子设备内部互连场景,常见于便携消费电子、工业手持终端、物联网网关、车载控制模块、嵌入式主板以及需要正反插拔USB接口的设备中。它的核心作用是在PCB与外部Type-C线缆之间建立稳定的电源、数据和信号通道,既承担USB2.0、USB3.x高速差分信号传输,也可用于充电、调试、固件烧录和外设扩展。与传统Micro-USB或直插式接口相比,Type-C母座在插拔方向、针脚密度、结构寿命和自动化装配适应性方面都有明显优势。

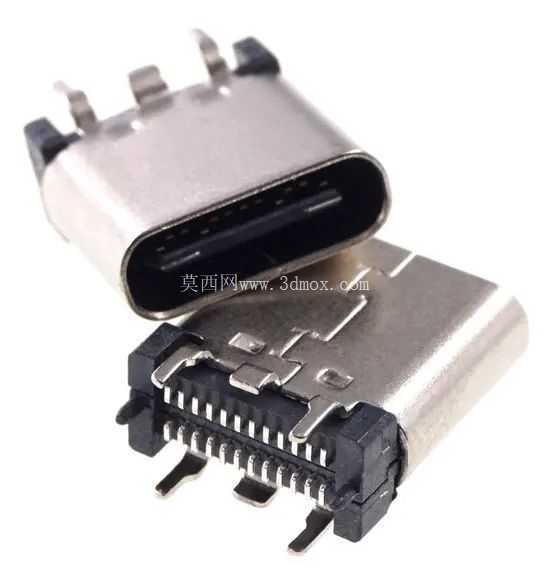

  从实际结构看,该母座采用垂直板安装方式,接口开口方向与PCB板面呈垂直关系,适合设备外壳侧面或顶部预留插口的布局。端子以双排方式排列,接触区镀金特征明显,能够降低接触电阻并提高耐插拔性能。外壳为金属屏蔽罩,既提供机械防护,也可通过板边固定脚与PCB接地焊盘连接,形成连续屏蔽路径,减少高速信号对外辐射和外界干扰耦合。母座两侧设置定位柱和固定焊脚,在回流焊过程中可限制器件位移,焊接后金属外壳与板面形成多点固定,提升抗扭转能力。

  设计这类连接器时,首先要平衡针脚密度与可制造性。24个触点间距很小,端子在塑胶绝缘体内需要保持精确位置,任何翘曲、偏位或连锡都会影响插接和信号完整性。建模时需要重点表达接触端子的折弯路径、焊脚伸出长度、塑胶芯体的支撑台阶以及金属外壳的包络形状。端子末端通常设计为表面贴装焊端,焊端宽度和间距要兼顾PCB布线能力与SMT钢网开口;固定脚则比信号端子更宽,用于承担插拔时的机械载荷。

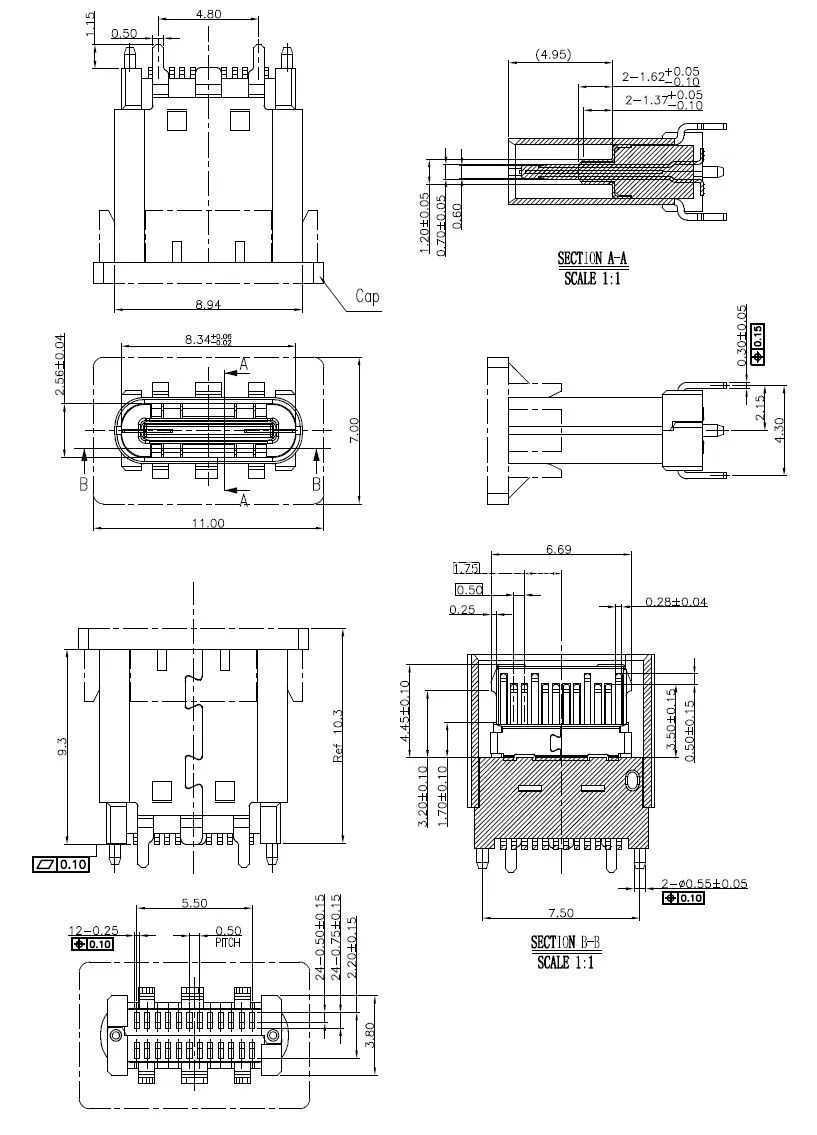

  外形与安装边界方面,母座主体呈长方体屏蔽壳结构,前端为Type-C插头插入腔,内部舌片位于中心位置,舌片两侧布置弹性接触端子。模型中可见外壳上的冲压固定结构和前端开口轮廓,这些特征在设备结构设计中直接决定外壳开孔尺寸、避让空间和密封方案。PCB布局时,需要在母座底部保留端子焊盘和绝缘间隙,在两侧固定脚位置设置较大铜皮,并在接口周围预留插头插入深度和手部操作空间。若设备外壳较薄,还要校核插口唇边与母座金属外壳之间的间隙,避免装配干涉或插拔时外壳受力。

  高速应用中,差分对应尽量短而对称,参考地平面保持连续,过孔和换层位置需要控制阻抗突变;电源针脚可根据电流能力并联处理,接地针脚与外壳固定脚应低阻连接。对于仅用于USB2.0充电或通信的低成本产品,部分高速针脚可不接入电路,但物理母座仍保留完整24针结构,以便统一物料和外观接口。结构工程师在整机堆叠时,还需考虑母座距板边的位置、螺丝柱距离、加强筋厚度以及跌落工况下插头侧向力的传递路径。若设备经常在振动环境中使用,可在母座周围增加PCB固定孔、金属支架或外壳限位筋,避免焊脚承受反复弯曲应力。

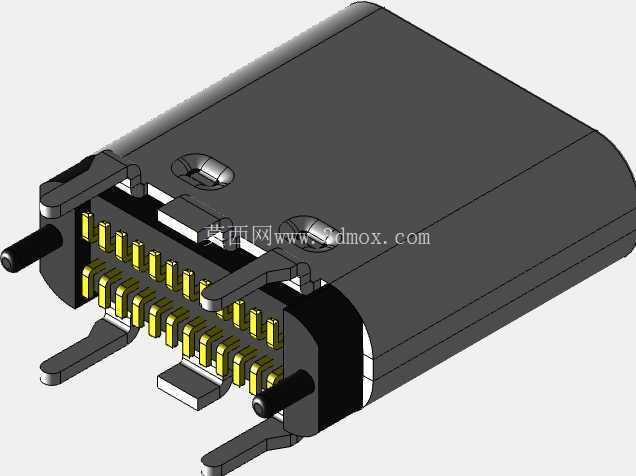

  三维模型完整呈现了金属外壳、黑色绝缘本体、双排金色端子、定位柱和贴片固定脚等关键结构,可用于PCB封装校核、整机干涉检查、接口开孔设计和装配工艺评审。通过该模型,设计人员能够直观确认Type-C母座垂直安装后的高度轮廓、插头进入方向、焊盘落点及周边禁布区域,从而在原理图、PCB和外壳结构之间形成一致的设计依据。
