Grove视觉AI传感模块整机结构

　　这套三维结构围绕嵌入式视觉感知单元展开，主体是一块长条形载板，板上集成摄像采集窗口、主控计算区域、接口连接区以及机械固定特征。从整机布局看，镜头窗口位于载板一端，采用下沉式开槽与局部挡边设计，既给镜头留出视场角，也避免装配时外壳或支架直接压到光学件。板体上方的黑色高器件区对应核心处理芯片或存储/电源相关元件，建模时按实际占位保留高度包络，方便在设备内部做干涉检查。

　　在工业现场，这类模块常装在小型自动化工位、教学实验平台、机器人末端或分拣设备上，用来完成颜色识别、形状判断、二维码读取、简单目标定位等任务。它不像大型工业相机那样依赖复杂镜头和独立控制器，而是把图像采集、算法处理和标准接口压缩到一块小板上，适合空间紧凑、布线要求简单的智能装备。结构设计上需要同时照顾电子件排布和整机安装：载板边缘预留孔位，底部设置定位柱或支撑凸台，装配时可通过螺丝锁附到支架，也能配合塑胶壳体形成防护。

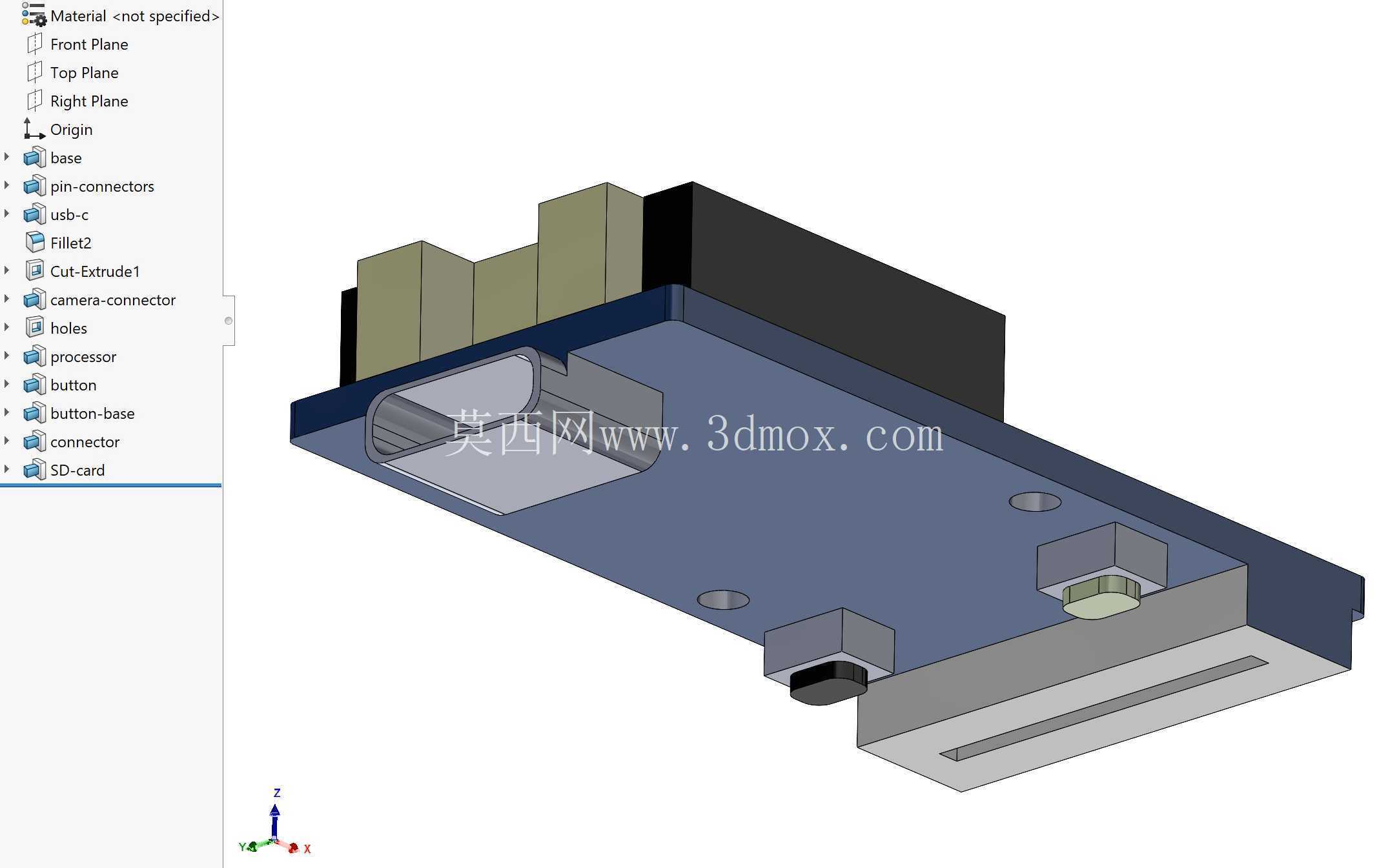

　　接口部分是建模重点之一。板侧可见Type-C类连接口，用于供电、数据通信或调试；Grove连接器区域则面向快速接线场景，插头与座体保留插拔空间，周围不能被筋位、壳体侧壁遮挡。相机连接器附近设置独立开孔和限位结构，使柔性排线或摄像组件在装配后不会产生过度弯折。模型中对base、pin-connectors、usb-c、camera-connector、holes等特征进行了拆分，结构工程师在检查时可以快速区分基板、接插件、开孔和加强区域，而不是把所有零件混成一个不可编辑的实体。

　　外形边界方面，载板呈扁平矩形，长边方向布置主要器件，短边端布置视觉窗口和连接端口。上方最高器件集中在后部，形成明显的高度台阶；前端镜头区相对低矮，有利于把模块贴近检测面安装。底部不是完全平面，而是根据连接器、螺母和支撑柱做出局部凸台，这些凸台在锁付时承担压紧力，能减少PCB板受弯变形。开孔位置兼顾安装公差，孔边到板边、孔边到高器件之间均留出操作距离，方便螺丝刀进入。

　　从散热和维护角度看，黑色高器件区上方保留开放空间，设备外壳若覆盖该模块，应在对应位置设置通风间隙或导热接触面，避免长时间图像算法运行后热量堆积。前端光学窗口需要与外壳透光区对齐，模型中的开槽深度和窗口周边台阶可直接用于设计遮光罩、防尘片或透明保护盖。若用于产线设备，还可以在模块两侧增加安装耳，把PCB固定孔转化为设备级定位基准；若用于教学或原型验证，则可直接利用板上孔位与铜柱、亚克力支架组合。

　　建模过程中，基板厚度、连接器高度、镜头凸包和背部器件轮廓都应作为关键尺寸控制。接插件不能只画外观块体，端部倒角、插接口空腔、焊盘侧避让区都要体现，否则在整机布线时容易出现插头能看见却插不到位的问题。固定孔周围的沉台和螺母座也要与实际螺丝规格匹配，过孔偏大虽有利于装配，却会降低定位重复性；孔位过紧则会在板材热胀冷缩或加工偏差时产生内应力。

　　该结构的价值在于把视觉算法硬件还原成可装配、可干涉检查、可布置走线的工程模型。设计人员可以据此评估模块在狭小电控仓内的摆放姿态，确认镜头视场是否被机架遮挡，检查USB线缆和Grove线束的最小弯曲半径，也能把它作为子装配直接放入机器人、检测工装或智能小设备中。对选型人员来说，模型不仅展示外观，更明确了安装孔、接口方向、器件高度和光学窗口之间的空间关系，使早期结构方案不必等待实物到手即可完成大部分布局验证。
