小尺寸DC-DC降压电源转换模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:918090
  • 小尺寸DC-DC降压电源转换模块结构设计
  • 小尺寸DC-DC降压电源转换模块结构设计
  • 小尺寸DC-DC降压电源转换模块结构设计
  • 小尺寸DC-DC降压电源转换模块结构设计
  • 小尺寸DC-DC降压电源转换模块结构设计

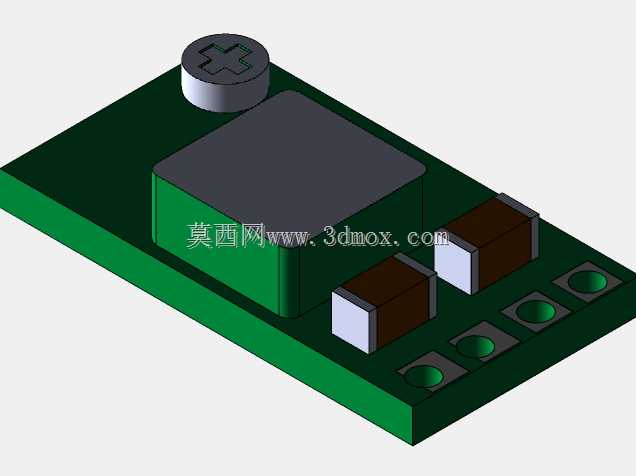

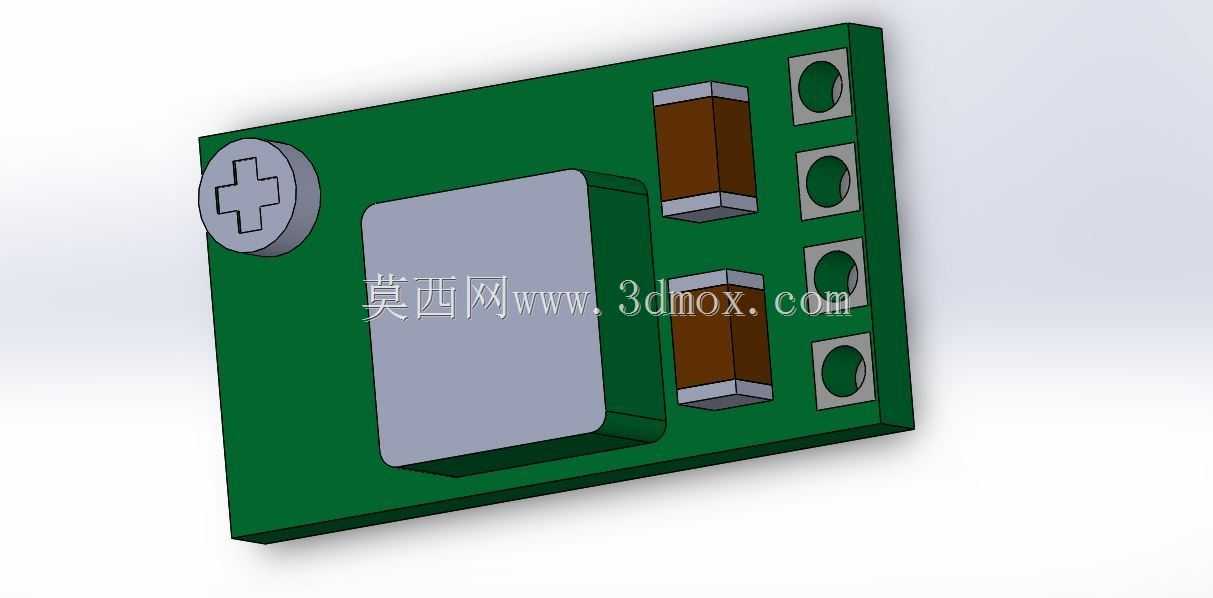

  在嵌入式硬件开发、小型机器人电控系统、便携检测设备的电源链路设计里,这类小体积降压转换模块是绕不开的核心器件,很多时候整机的尺寸边界、供电稳定性都受这类器件的选型与安装设计影响。做这类模块的三维结构设计时,首先要卡准的是安装边界,这款模块长宽高尺寸为20mm、11mm、1.65mm,属于超薄板载型器件,设计时要提前在PCB布局阶段预留对应的焊盘位置,四个侧边的安装焊孔要和模块引脚间距严格匹配,2.54mm的标准焊孔间距能兼容常规通孔焊接工艺,不管是手工打样焊接还是批量波峰焊都能适配,不会出现引脚对位偏差导致的焊接虚接问题。

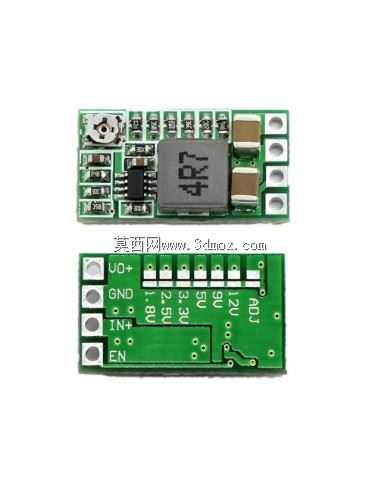

  从功能特性来看,这款模块的输入电压覆盖直流4.5-24V区间,基本能兼容市面上绝大多数常见的直流供电场景,比如锂电池组供电、适配器供电、车载低压供电都能直接接入,不需要额外增加前级调压电路。输出端支持可调与固定两种模式,背面的焊盘可以选择固定输出档位,覆盖0.8-17V的可调范围,也能直接选1.8V、2.5V、3.3V、9V、12V这些常用的固定电压档位,能给主控芯片、传感器模块、通信模组等不同电压需求的负载直接供电,不用在单板上堆叠多路独立的电源芯片,能有效节省板上空间。

  实际带载能力方面,模块最大持续输出电流能到3A,常规工况下比如12V输入转5V输出时,实际持续带载能稳定在1.5A,足够支撑多数小型嵌入式系统的全负载运行,转换效率最高能到97.5%,尤其是6.5V转5V、0.7A输出的轻载工况下效率表现最优,发热控制会更好,不用额外增加大面积散热片就能稳定工作,这也是超薄尺寸设计能实现的核心前提——效率够高,自身损耗带来的发热在自然对流条件下就能控制在合理区间,工作温度范围覆盖-40℃到85℃,不管是户外工业设备还是室内消费类电子都能满足环境适应性要求。

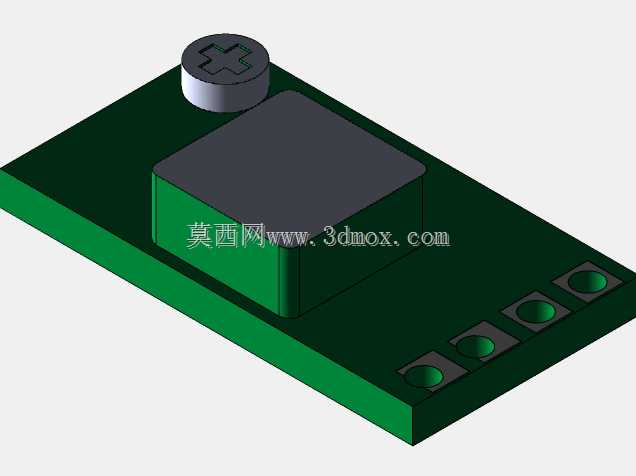

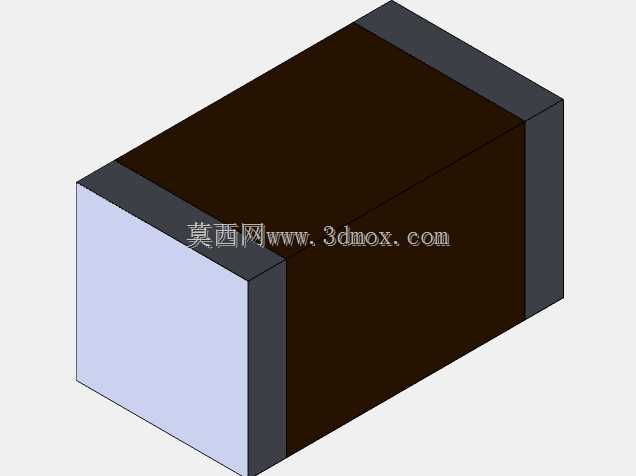

  做结构建模的时候,要重点还原几个关键结构细节:首先是板上的功率电感与电容的高度边界,主功率电感的高度不能超出模块总厚度1.65mm的限制,建模时要把元件的实际占位和高度公差考虑进去,避免在整机装配时和上层结构件、屏蔽罩发生干涉;其次是侧边的四个固定焊盘,建模时要准确还原焊盘的尺寸和位置,不仅要考虑电气连接的焊接需求,还要兼顾模块在PCB上的机械固定强度,四个侧边对称布置的焊盘能让模块焊接后受力更均匀,在设备受到振动冲击时不容易出现开焊脱落的问题。

  电路保护特性的设计也是这类模块可靠性的关键,模型对应的实物集成了输出过压保护、输出短路保护、输入反接保护功能,静态电流只有0.85mA,在待机工况下的功耗很低,适合电池供电的低功耗设备使用;负载调整率和电压调整率都控制在1%左右,动态响应速度为5%/200uS,负载突变时的电压波动很小,不会给对电压敏感的传感器、高精度ADC器件带来供电干扰。

  在实际应用场景里,这类模块常被用在空间受限的小型机器人舵机供电分路、无人机飞控电源转换、便携检测仪器的内部电源链路、IoT节点设备的板载电源设计中,因为体积足够薄,甚至可以直接贴装在主控板的背面,进一步压缩整机的厚度尺寸。建模时还要注意模块表面的丝印标识位置,虽然丝印不影响结构装配,但准确还原丝印位置能让整机BOM可视化校验的时候更直观,方便生产环节核对物料,避免错贴其他参数的模块。另外,模块的焊接引脚都是伸出板边的设计,建模时要准确还原引脚的伸出长度和厚度,确保生成的钢网开孔位置准确,焊接时锡量能控制在合理范围,不会出现连锡、虚焊的工艺问题。

  很多结构工程师在选型这类模块的时候,容易只关注电气参数而忽略尺寸公差,这款模块的总厚度只有1.65mm,建模时要把PCB板厚、元件焊接后的突出高度都按实际公差做冗余设计,比如预留0.1mm的装配间隙,避免因为元件高度公差导致装配时顶到外壳。另外模块上的十字定位标记,建模时也要准确还原,这个标记是生产环节的视觉定位点,能让SMT贴装时的对位精度更高,批量生产时的良率更有保障。
