工业铝型材多层置物支撑框架

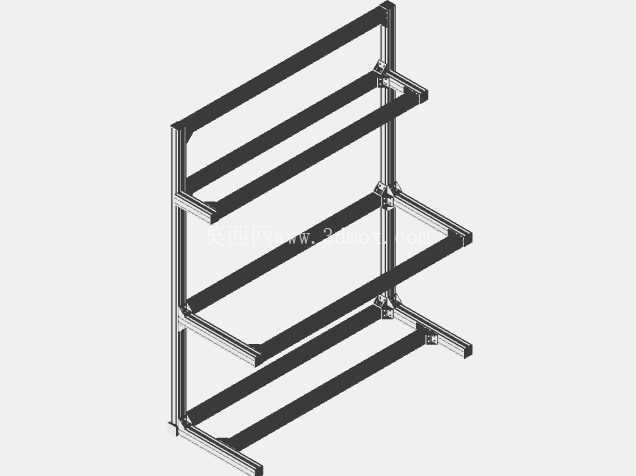

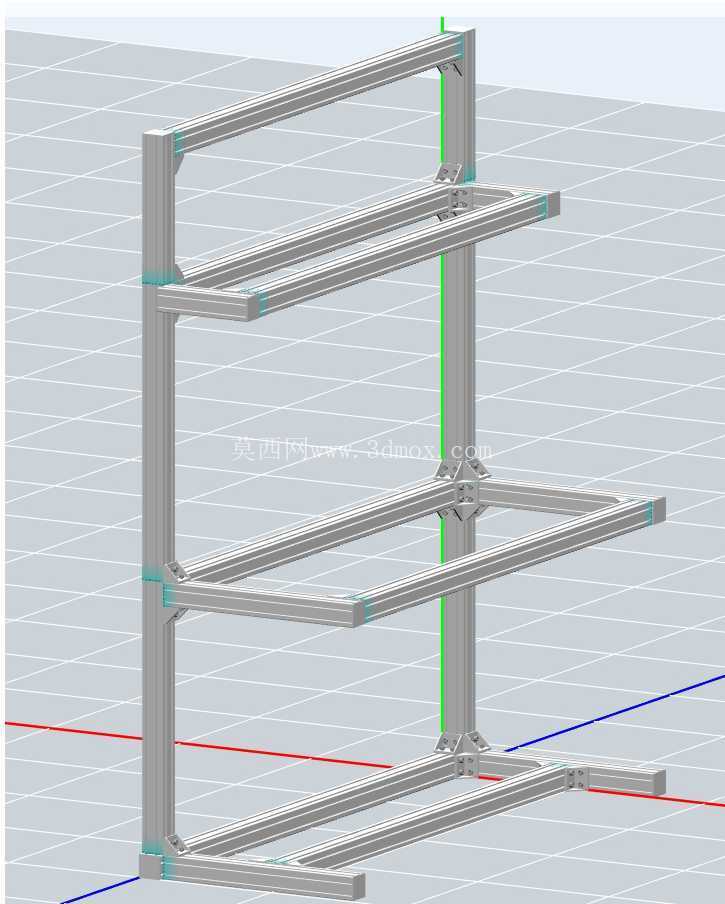

　　这套框架采用标准工业铝型材拼装而成，整体为单侧立柱支撑的多层悬臂式结构，在车间工位、实验室物料暂存区以及自动化产线旁的辅助承载场景中十分常见。不同于四面封闭的常规型材机架，它把主要承力立柱集中在靠后侧，三根横向承载梁向前探出，操作人员从正面取放工件、料盒或工装夹具时不会受到前立柱干涉，动线更顺畅。

　　从受力思路看，后侧两根竖直主立柱通过底部纵梁连成稳定的L形着地基座，基座与地面接触段预留了足够的支撑跨距，用来抵消悬臂载荷产生的倾覆力矩。每一层横臂都不是单根型材独立受力，而是由前后两根平行铝型材组成矩形截面的承载梁，梁端通过角件与立柱连接，形成封闭的传力路径。这样布置后，层板上放置的偏载会先分散到两根横梁，再经角件螺栓传递给立柱，最终由底部纵梁和地脚承担，避免单点连接造成的型材槽口局部变形。

　　层间距在建模时按照常见物料高度做了区分，下层空间最高，适合放置体积较大的周转箱、检测仪器或小型设备主机；中层与上层间距递减，可摆放轻型料盘、工具盒和常用耗材。多层悬臂的另一个好处是视野通透，站在架体前方即可看清各层物料，配合标签位管理时，盘点和拣选效率明显高于带封闭侧板的柜式货架。

　　连接节点全部围绕铝型材自身的槽道体系展开。立柱与横梁交汇处使用压铸角件或内置角槽连接件，螺栓沿型材槽内滑入后锁紧，不需要在型材截面额外打孔，后期调整层高位时只需松开连接件，沿立柱槽道移动横梁再重新紧固即可。底部着地位置可配合端面地脚连接板或可调脚杯使用，地面不平时通过脚杯螺纹调节水平，保证四根着地支撑点均匀受力；若用于有振动的设备旁，也可更换为带橡胶垫的减震地脚，降低框架共振。

　　安装边界方面，架体的占地轮廓由底部纵梁和后侧立柱决定，后侧需要留出少量贴墙或贴设备的间隙，方便从立柱背面紧固螺栓；正面则完全敞开，取放空间与悬臂探出长度一致。搬运时整架可拆为立柱、横梁和角件三类组件，单根型材重量轻，人工即可完成组装，不需要焊接工序。选型时需要重点核对悬臂长度与额定载荷的关系：探出越长，层板端部允许承载越低，若放置较重模具或集中载荷，应在横臂下方增加斜撑或改用更大截面规格的型材，并复核地脚处的抗倾覆稳定性。

　　建模过程中，型材截面、槽口宽度、角件包络尺寸均按标准件库调用，装配关系以贴合面和同轴约束为主，保证干涉检查时能够真实反映螺栓装拆空间。框架整体没有复杂曲面，结构逻辑清晰，既可以直接作为工位置物架使用，也能在此基础上加装挡板、照明支架、料道或防护网，扩展成检测台、老化架或生产线旁的缓存料架。
