A6规格LED照明用17.1x9mm铝型材结构

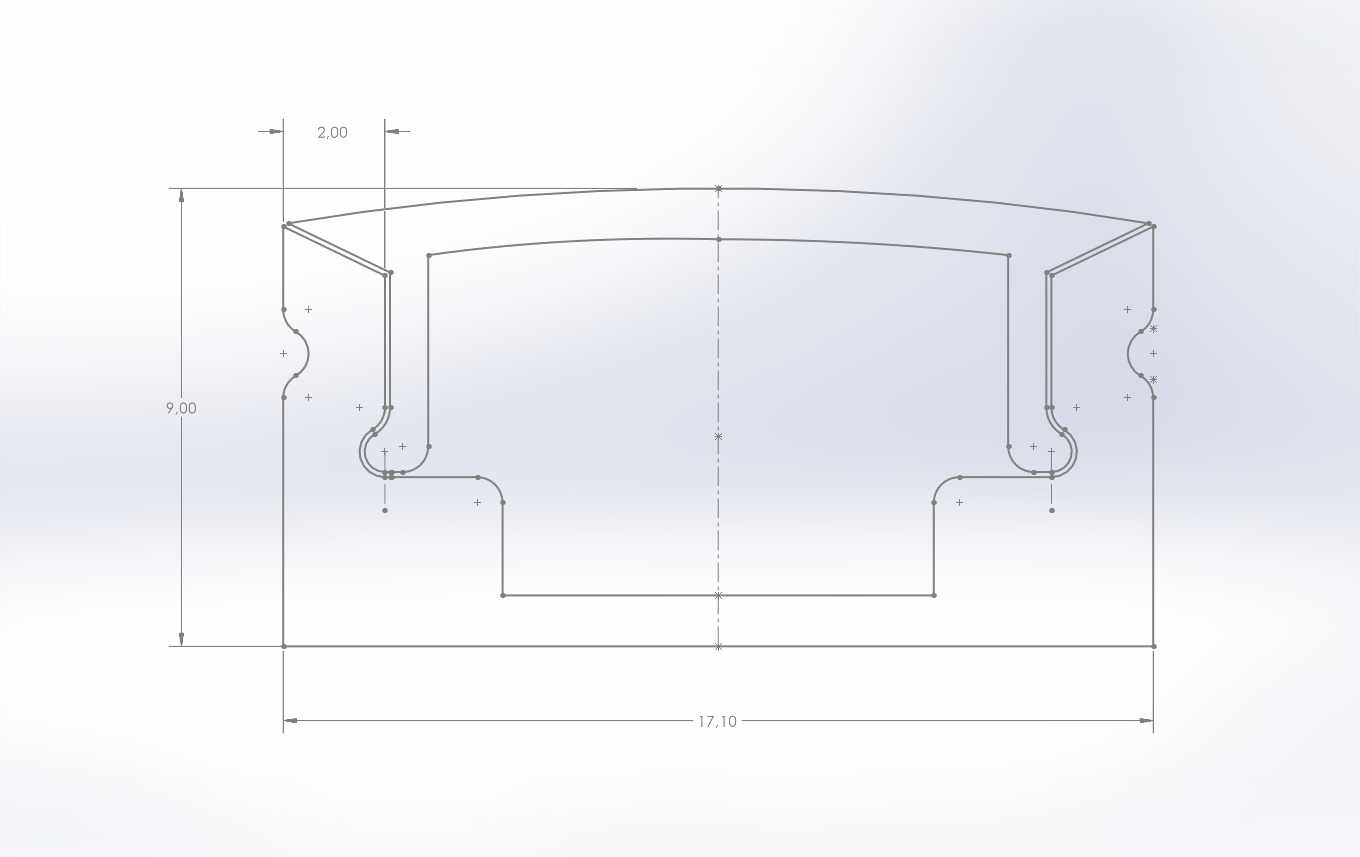

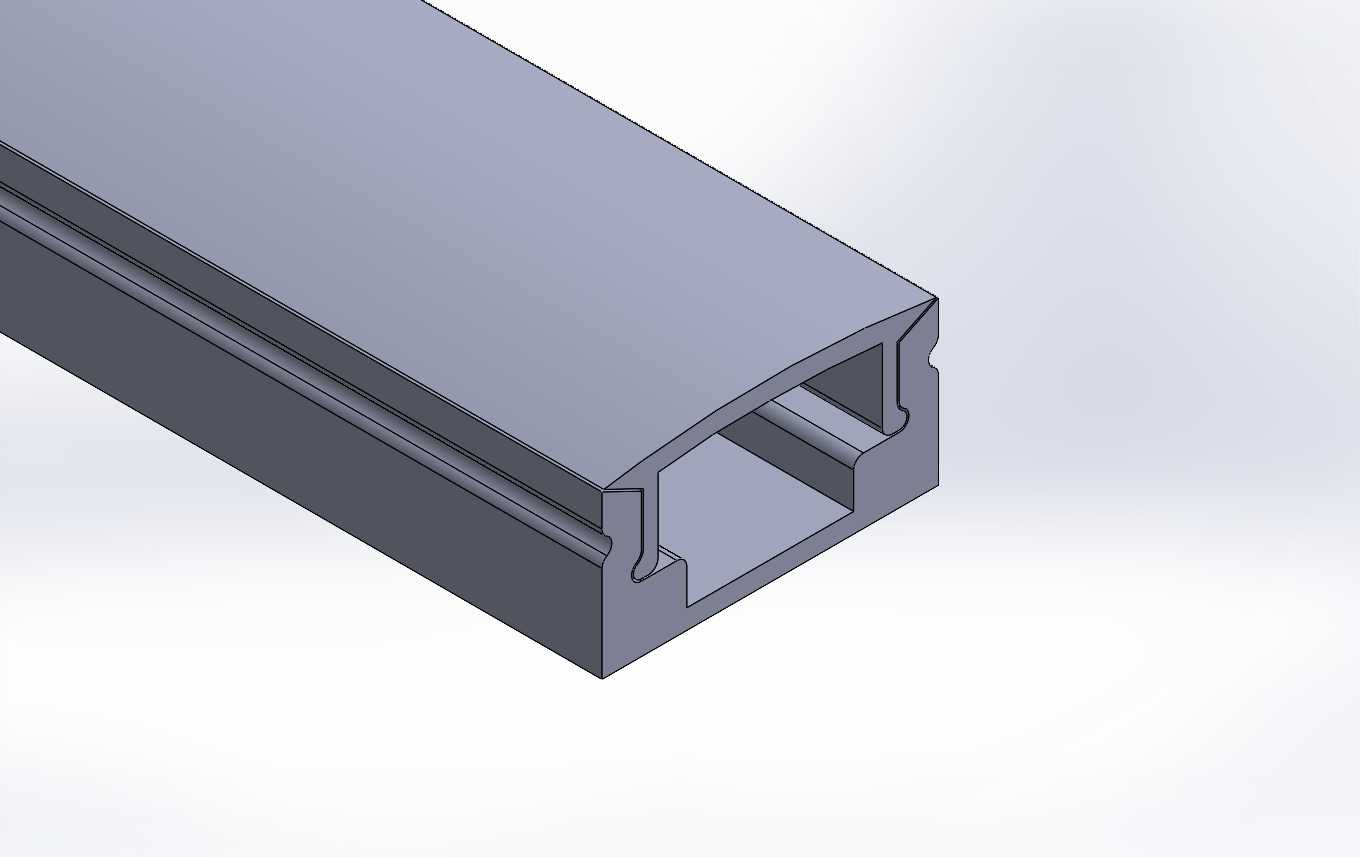

　　这款截面尺寸为17.1mm×9mm的铝挤型材，是专门针对LED线性照明场景开发的标准结构件，日常做设备选型或者非标照明结构设计时，这类小截面型材的使用频率非常高，尤其是在柜内照明、设备轮廓指示、窄边灯条封装这类对安装空间有严格限制的场景里，它的尺寸边界刚好能适配多数小功率LED灯带的安装需求，不会因为型材截面过大挤占设备内部的走线或者其他元器件的布置空间。从截面结构来看，这款型材采用了带弧形顶面的中空设计，顶部的弧面过渡一方面可以让LED发出的光线形成更柔和的出光角度，避免直下式光线的刺眼问题，另一方面弧面结构也能提升型材本身的抗弯折性能，在1米以内的安装跨度下不需要额外增加支撑件也能保持平直，不会因为长期使用出现中部下弯的变形问题。

　　型材两侧的卡槽结构是经过挤压成型直接做出的安装位，不需要后续二次铣削加工，既可以卡入PC扩散罩或者透明盖板来保护内部的LED灯板，也可以配合专用的卡扣件直接固定在设备的钣金安装面或者型材框架上，安装时不需要在型材本体上打孔，避免了打孔造成的型材变形或者防腐层破坏，现场装配的效率能提升不少。中空的内腔尺寸刚好可以容纳宽度12mm以内的常规LED软灯条或者硬灯板，内腔的底部平面有足够的接触面积，可以贴装导热双面胶，把LED工作时产生的热量通过铝型材本体快速传导出去，相比塑料材质的灯槽，散热效率提升非常明显，能有效延长LED灯珠的使用寿命，降低长期使用的光衰速率。在做三维建模的时候，这类标准挤压型材不需要绘制复杂的实体特征，只需要准确绘制截面草图然后拉伸即可，截面的各个尺寸公差需要严格控制，尤其是两侧卡槽的配合尺寸，公差要控制在0.1mm以内，否则会出现盖板卡不进去或者卡扣配合过松容易脱落的问题。实际工程应用中，这类型材可以根据需要的长度任意裁切，裁切后只需要对端面做简单的去毛刺处理就可以装配端盖，不需要复杂的后加工工序，非常适合批量生产的标准化照明组件使用。

　　除了常规的设备照明场景，这类小截面铝型材也可以用在小型设备的走线槽、传感器安装支架、小型设备的防护边框等场景，只要安装空间的尺寸边界符合17.1mm×9mm的截面要求，都可以通过挤压成型直接生产，不需要开新的挤压模具，能大幅降低非标设计的开模成本和生产周期。型材的壁厚设计也经过了优化，在保证结构强度的前提下尽可能做薄，既控制了单米重量，降低材料成本，也不会因为壁厚过薄导致挤压生产时出现变形、充模不满的问题，挤压成型后的型材直线度可以控制在每米0.5mm以内，完全满足照明类产品对外观平直度的要求。

　　两侧的安装卡槽还可以根据使用需求搭配不同的紧固件，比如可以滑入T型螺母来安装外置的电源模块或者控制板，不需要额外焊接或者粘接固定，拆装维护都非常方便，后期如果需要更换内部的灯板或者检修线路，只需要拆下侧面的盖板就可以操作，不会破坏整体的安装结构。在做结构设计选型的时候，需要注意这款型材的安装边界，整体宽度17.1mm，安装时需要在两侧预留至少1mm的装配间隙，方便卡扣的卡入和后期的拆卸维护，高度方向9mm的尺寸，需要注意顶部弧面的最高点比侧边高出1.2mm，在做嵌入式安装的时候，开孔的深度需要预留足够的空间，避免弧面突出安装面影响外观。
