三节式钢珠抽屉导轨SolidWorks设计模型

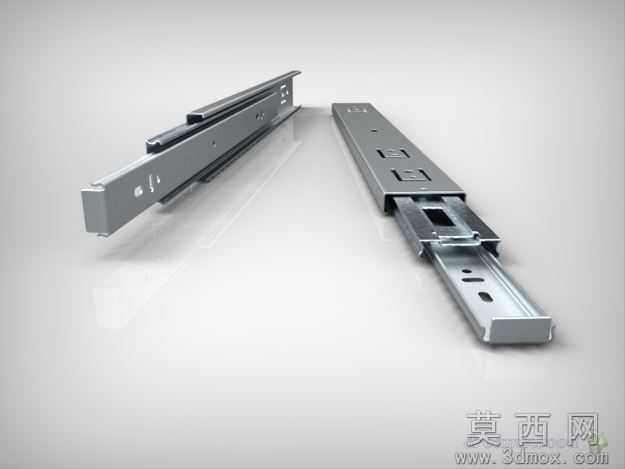

本模型为三节式钢珠抽屉导轨的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模思路，首先完成内外轨、中轨、钢珠保持架、限位卡扣、缓冲弹片等单个零件的参数化绘制，对导轨的安装孔位、轨身厚度、钢珠滚道曲率、卡扣锁止角度等特征均添加全约束尺寸关联，修改核心参数即可快速适配不同承重、不同安装长度的导轨设计需求，所有零件建模完成后按照实际装配顺序完成配合约束，添加钢珠与滚道的相切配合、轨体间的滑动限位配合，完整还原导轨的抽拉行程与锁止动作逻辑。参数设计层面严格参照民用家具五金的通用规格，单轨闭合长度适配常规400mm深度抽屉，额定承重按照常规家用抽屉25kg标准设定，轨身采用1.2mm厚冷轧钢板成型参数，钢珠直径选用行业通用的4mm规格，三节轨的抽拉行程达到闭合长度的95%，可实现抽屉完全拉出的使用需求，同时预留了安装调节余量，适配正负2mm的安装孔位误差。渲染材质环节对不同零件分配对应材质属性，轨身主体赋予冷轧钢哑光镀锌材质，还原五金导轨表面的细腻金属磨砂质感，钢珠赋予高抛光铬钢材质，呈现光亮的金属反射效果，塑料保持架与缓冲弹片分别赋予工程塑料与弹簧钢材质，渲染时添加柔和的影棚环境光，清晰展现导轨的结构层次与金属质感，直观呈现成品的外观效果。结构原理上，该款三节导轨依靠嵌套的三层轨体配合循环钢珠实现低阻力滑动，中轨作为衔接件连接内轨与外轨，配合钢珠保持架固定钢珠排布，避免钢珠在滑动过程中脱落错位，轨身末端设置的限位卡扣可防止抽屉抽拉过度脱落，部分轨体配套的阻尼结构可实现抽屉闭合末端的缓冲减速，避免闭合撞击产生噪音，安装时外轨固定于柜体侧板，内轨固定于抽屉侧板，通过预留的调节孔可微调抽屉安装的水平度。软件兼容层面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时导出STL格式可直接用于3D打印手板验证，配套的渲染效果图可直接用于方案展示，无需额外调整即可在多数三维软件中完成装配干涉检查、运动仿真等后续操作。研发教学应用层面，该模型可作为家具五金设计的参考案例，帮助设计人员理解三节钢珠导轨的结构原理与装配逻辑，也可作为机械设计专业的三维建模教学案例，用于练习参数化建模、装配配合、滑动机构仿真的相关操作，还可直接用于家具定制方案的配套选型展示，帮助客户直观理解导轨的结构与安装效果，也可作为五金产品研发的基础模型，通过修改参数快速衍生不同规格的导轨产品，缩短产品研发周期。
