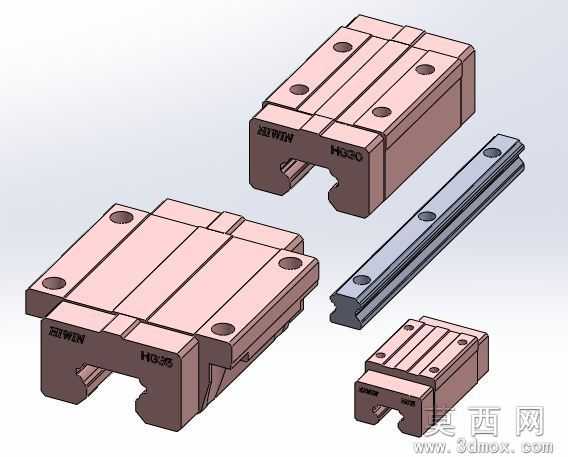

HIWIN系列线性导轨滑块三维模型设计

本套线性导轨滑块模型采用SolidWorks2012版本完成全参数化建模，建模过程严格遵循上银HIWIN原厂公开的产品尺寸规范，首先绘制导轨的基准截面轮廓，通过拉伸特征生成不同长度的导轨基体，逐一完成导轨安装沉孔、滚道圆弧面的特征切除，保证滚道曲率与滑块滚珠循环路径完全匹配；滑块部分先构建主体安装基座，依次加工出安装螺纹孔、端面密封槽、滚珠回流通道结构，拆分出端盖、保持架、密封刮屑片等独立子零件，最终完成导轨与多规格滑块的虚拟装配，所有配合关系均按照实际安装约束设置，可实现滑块沿导轨的顺畅滑动仿真。

参数设计环节覆盖HGH-CA、HGH-HA、HGL-CA、HGL-HA、HGW-CC、HGW-HC、HGR-R等全系列常见规格，各型号的滑块宽度、安装孔距、额定载荷对应的滚道接触角度均按照原厂参数1:1还原，导轨长度可通过修改特征参数快速调整，滑块的安装孔位尺寸完全适配市面标准伺服滑台、自动化模组的安装接口，无参数失真问题。

渲染材质方面，导轨与滑块主体采用合金钢金属材质，设置了符合实际机加工表面的哑光金属质感，端面密封件采用黑色丁腈橡胶材质，表面添加细微的磨砂纹理，安装孔位做了倒角高亮处理，整体渲染效果还原了线性导轨成品的真实外观，可直接用于产品宣传配图、方案演示素材使用。

结构原理上，模型完整还原了线性导轨的滚动传动结构，滑块内部的滚珠循环回路、滚道接触结构均做了等比例建模，清晰展示了滚珠在滑块与导轨之间的滚动承载路径，以及端盖处的回流换向结构，可直观呈现线性导轨低摩擦、高精度直线传动的工作原理，帮助理解滚动直线导轨相比滑动导轨的载荷分布特性。

软件兼容方面，模型除原生SolidWorks格式外，还附带STL通用网格格式，可兼容UG、Pro/E、CATIA等主流三维设计软件直接打开编辑，STL格式可直接导入切片软件用于3D打印验证，也可导入各类工业仿真软件完成导轨的静力学、运动学仿真分析，不存在版本不兼容、特征丢失的问题。

研发教学应用层面，该模型可直接用于自动化设备、机床、检测设备的整机设计装配，帮助工程师快速完成直线传动机构的选型与布局，缩短设备研发周期；同时也可作为机械设计专业的教学案例，用于讲解直线传动部件的结构设计、参数化建模方法、滚动摩擦传动原理，也可用于职业院校的机械装调实训课程，帮助学员直观认识线性导轨的装配结构与安装要点。
