减压阀用带凸耳止动挡圈结构设计

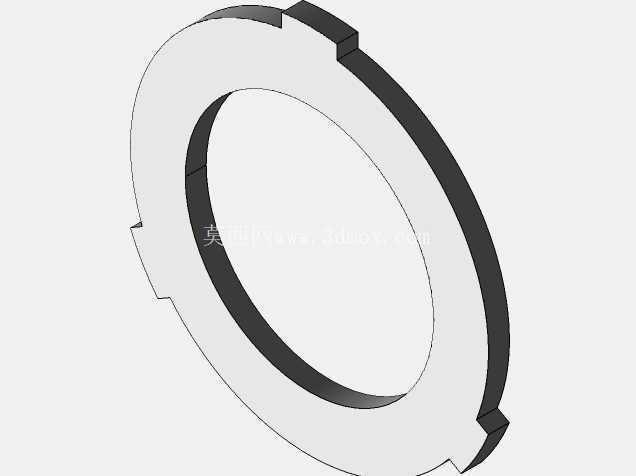

　　这款带凸耳的环形止动挡圈，是减压阀内部实现轴向限位与周向止动的核心配套零件，在减压阀的装配体系中，这类挡圈通常安装在阀腔内部的环形槽位内，承担着限制阀芯组件、弹簧座或者密封衬套轴向窜动的作用，同时依靠外周均匀分布的三个凸耳结构，卡入阀腔内壁对应的定位凹槽内，避免挡圈自身在介质压力波动、阀芯往复动作的过程中发生周向转动，保证整个阀内组件的装配位置精度长期稳定。

　　从实际工况适配角度来看，减压阀在运行过程中，阀后压力的动态调节会带动阀芯做高频的小幅往复位移，若没有可靠的轴向限位结构，弹簧预紧力的作用点会发生偏移，直接导致阀后压力输出波动超出允许范围，严重时甚至会出现密封件偏磨、内部泄漏量超标的问题，这款挡圈的环形本体采用等截面设计，截面厚度经过受力校核，能够承受弹簧预紧力与介质压力叠加后的轴向载荷，不会在长期受压状态下出现塑性变形，三个凸耳沿环体外周呈120度均匀分布，每个凸耳的径向突出尺寸与阀腔内壁的定位槽深度匹配，装配后凸耳与槽壁的配合间隙控制在0.1mm以内，既能够保证装配时的顺利推入，又可以有效限制挡圈的周向转动自由度。

　　在设计思路上，这款挡圈没有采用传统的开口弹性挡圈结构，而是采用整体式闭合环设计，主要是考虑到减压阀内部的介质流通环境，开口挡圈的缺口位置容易滞留介质中的杂质颗粒，长期运行后可能会卡入密封副造成密封失效，整体式闭合环的内周与外周都采用光滑圆弧过渡，没有容易积留杂质的死角，能够降低杂质卡滞的风险。从安装边界来看，挡圈的内孔直径需要大于阀芯导向轴的外径，保证阀芯动作时不会与挡圈内周发生摩擦，外周直径与阀腔的环形安装槽底径匹配，安装时需要将三个凸耳对准阀腔内壁的导向槽推入，到达环形槽位后旋转一定角度，让凸耳卡入定位凹槽内完成固定，整个装配过程不需要额外的紧固件，依靠结构自身的配合即可实现可靠固定，能够大幅提升减压阀的装配效率。

　　在实际应用场景中，这类挡圈不仅可以用在直通式减压阀的阀腔限位结构中，也可以适配角式减压阀、调压阀等同类压力调节类阀门的内部限位需求，针对不同通径的阀门，只需要等比例缩放挡圈的内外径尺寸、调整凸耳的数量与分布角度，就可以快速衍生出适配不同规格阀门的系列化零件。从结构细节来看，挡圈的两个轴向端面都采用了小倒角设计，一方面可以去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入阀腔造成内部污染，另一方面倒角结构能够在装配时起到导向作用，让挡圈可以更顺畅地推入环形安装槽内，减少装配过程中的卡滞问题。考虑到阀门运行过程中可能会出现的温度变化，挡圈的材料线膨胀系数需要与阀体材料接近，避免在温度波动较大的工况下，因为热胀冷缩量不一致导致挡圈出现松动或者卡紧的问题，三个凸耳的受力面做了平面度处理，保证与定位槽的接触面受力均匀，不会因为局部应力集中导致凸耳断裂，影响阀门的运行可靠性。
