爱德华兹扩散泵搭配VRC闸板阀结构模型

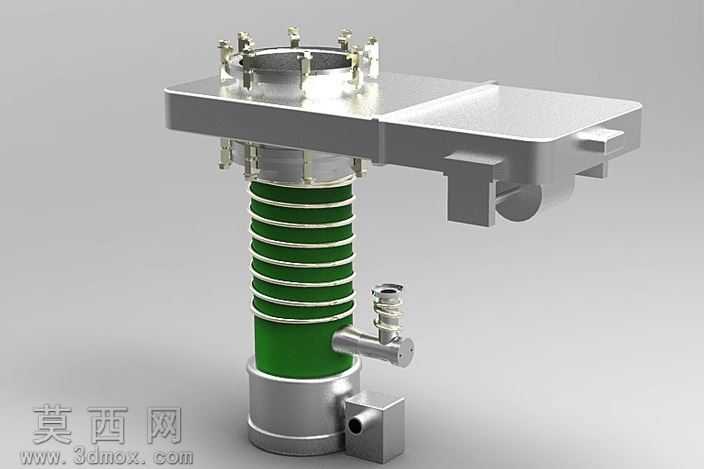

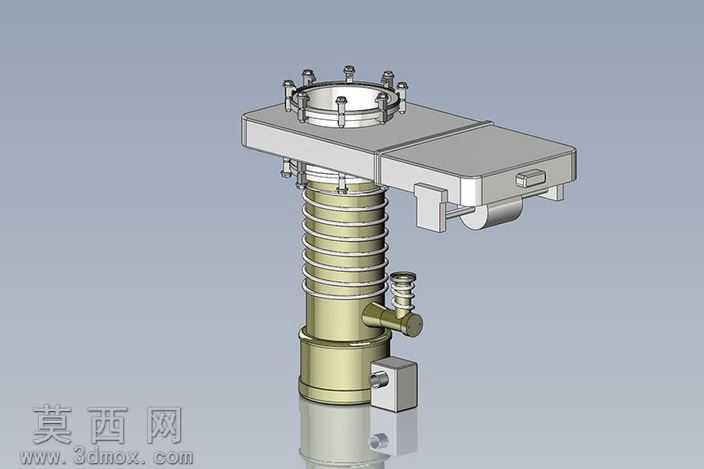

本模型为爱德华兹扩散泵与VRC闸板阀的组合装配三维设计成果，建模阶段严格参照实物测绘尺寸完成全参数化构建，首先对扩散泵的核心结构进行分层拆解建模：底部为动力与接口基座，预留了电源接线端口、侧部辅助抽气接口，基座上方依次堆叠多级泵芯腔体，外部环绕散热翅片结构，翅片采用等距螺旋阵列特征生成，保证散热面积与实物一致，泵体顶部为法兰连接端，采用周向均布的螺栓紧固结构，螺栓、螺母、密封垫片均为独立建模零件，可单独拆分查看装配关系。与扩散泵顶部法兰对接的VRC闸板阀采用模块化建模思路，阀座主体为矩形腔体结构，侧面设置驱动执行机构安装位，执行机构包含手柄、转轴、闸板升降组件，闸板密封面做了贴合度优化设计，阀腔内部流道做了平滑过渡处理，避免真空工况下的气流扰动。渲染阶段采用金属材质为主的材质体系：泵体主体赋予哑光不锈钢材质，调整粗糙度参数模拟金属喷砂质感，散热翅片赋予高反光金属材质突出结构层次，法兰螺栓赋予镀锌钢材质，密封垫片赋予橡胶材质，闸板阀的操作手柄赋予工程塑料材质，不同材质的粗糙度、金属度、反射率参数均经过反复调试，最终渲染效果可清晰区分不同零件的材质属性。结构设计上充分考虑了真空设备的装配合理性，扩散泵与闸板阀的连接法兰采用标准真空法兰尺寸，螺栓孔位完全对齐，密封槽位置预留了标准密封件安装空间，闸板阀的驱动行程与阀腔开度做了运动仿真匹配，可直观展示阀门启闭过程中闸板的运动轨迹，整体装配体无干涉问题，各零件的配合公差符合真空设备的设计规范，可用于真空系统的原理演示、装配教学以及相关设备的改造设计参考。
