集成泵组式勾花网编织生产设备结构

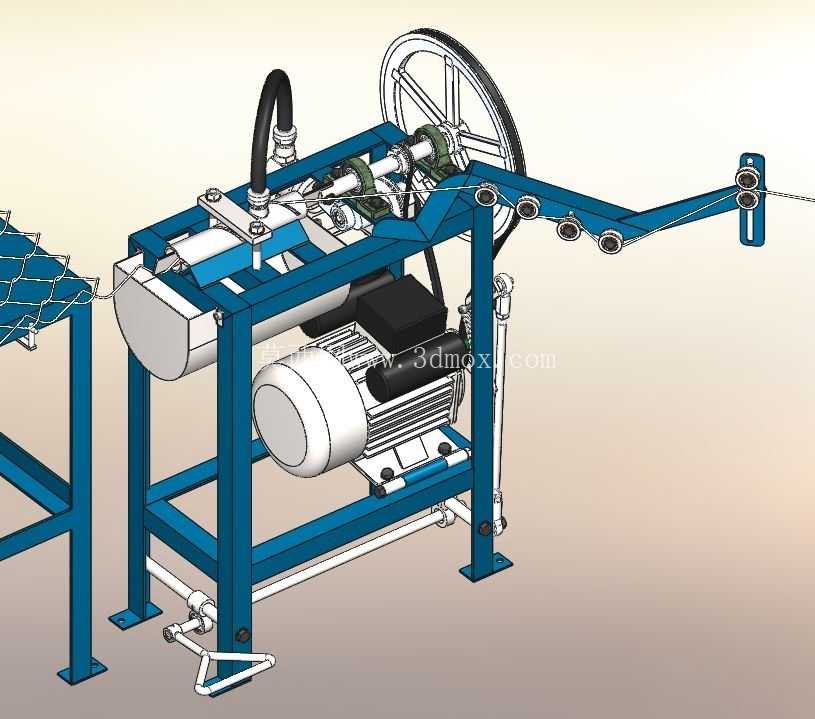

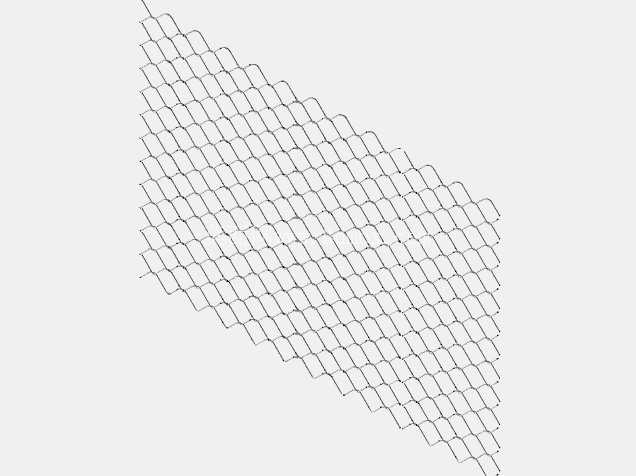

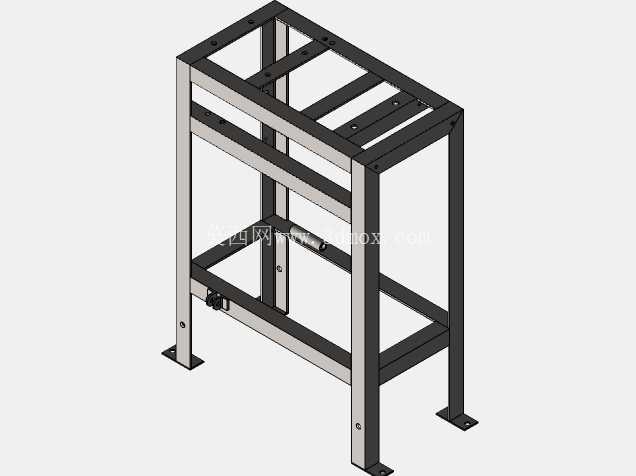

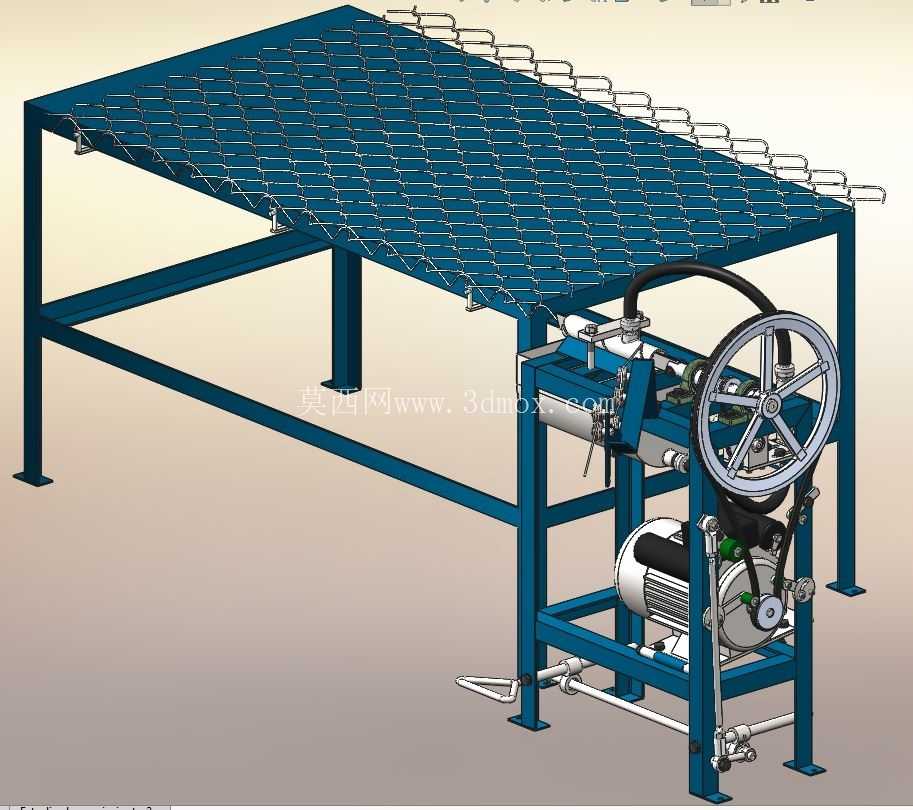

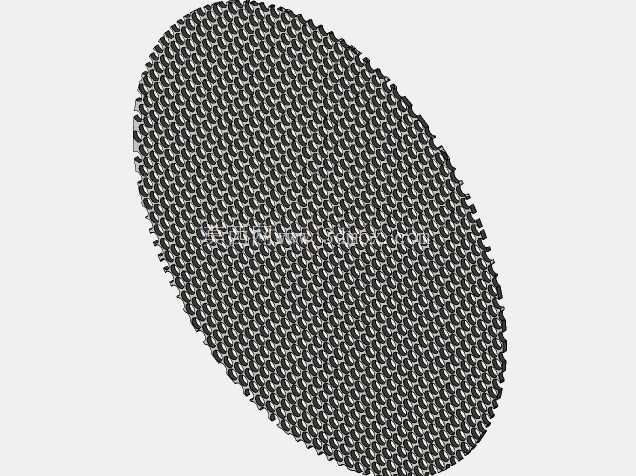

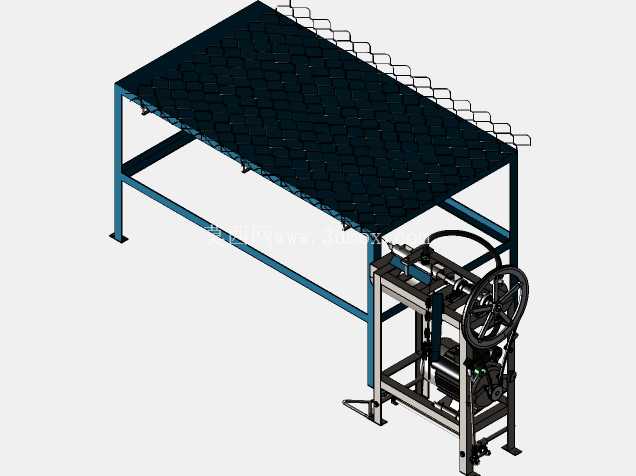

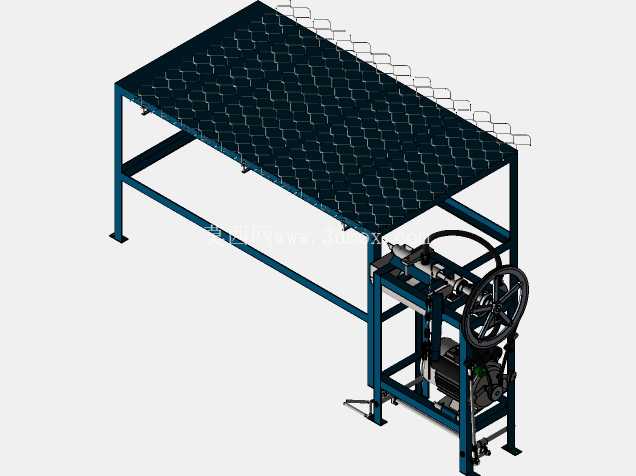

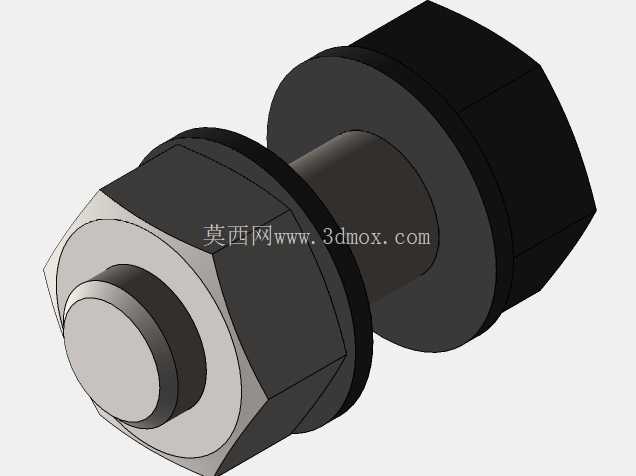

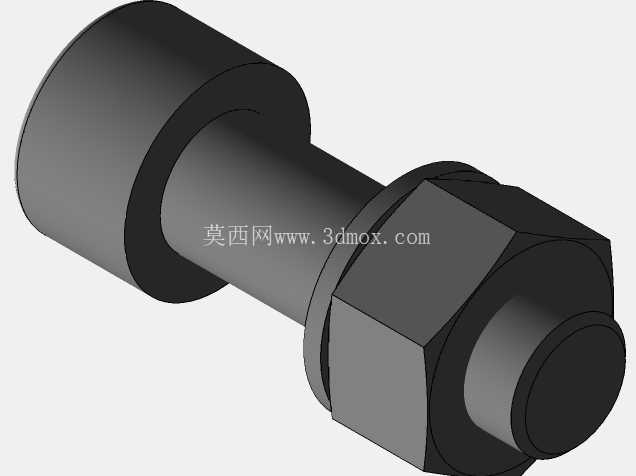

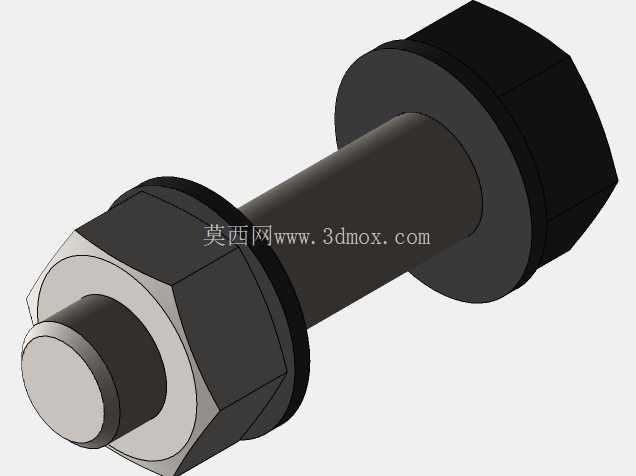

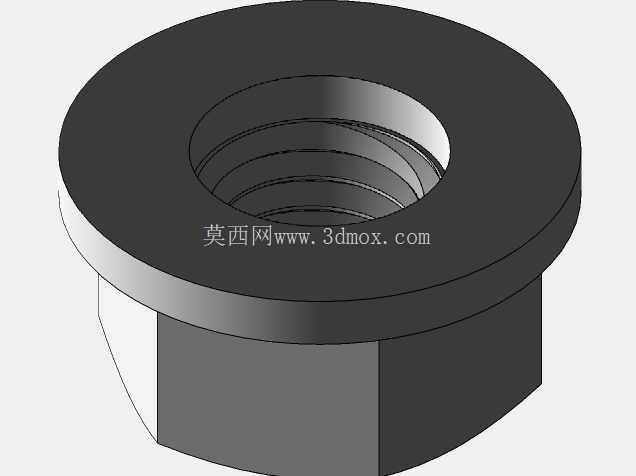

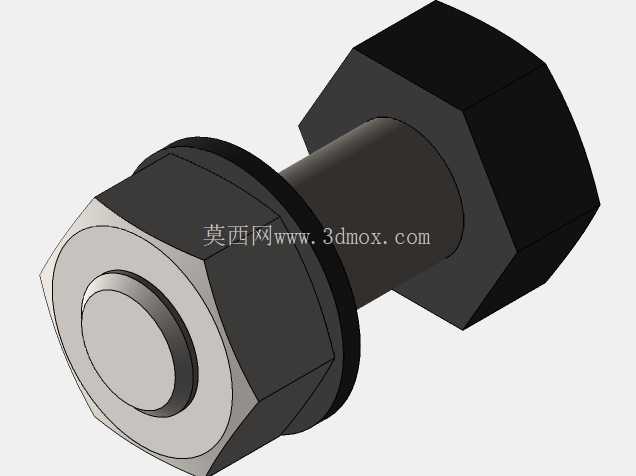

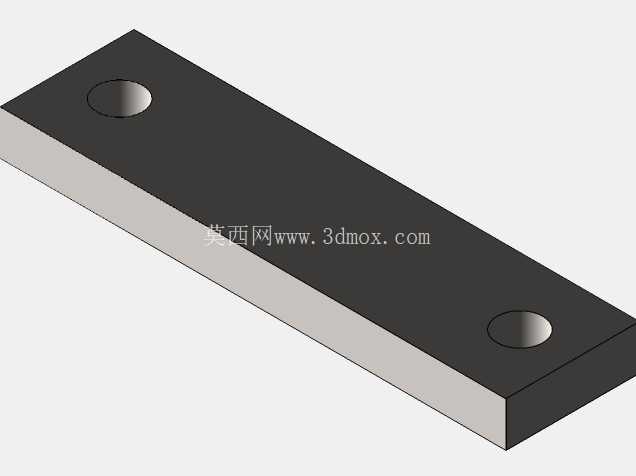

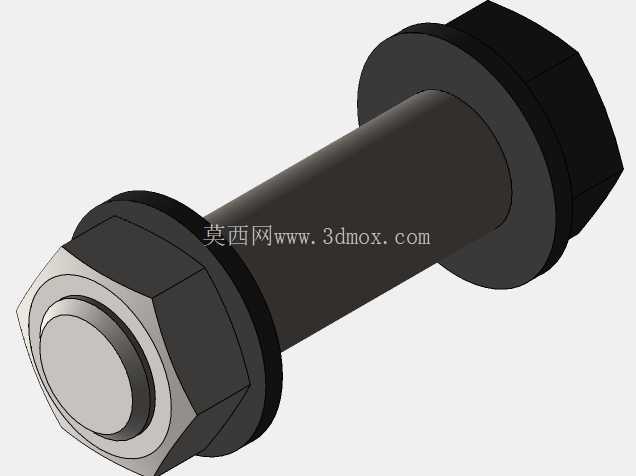

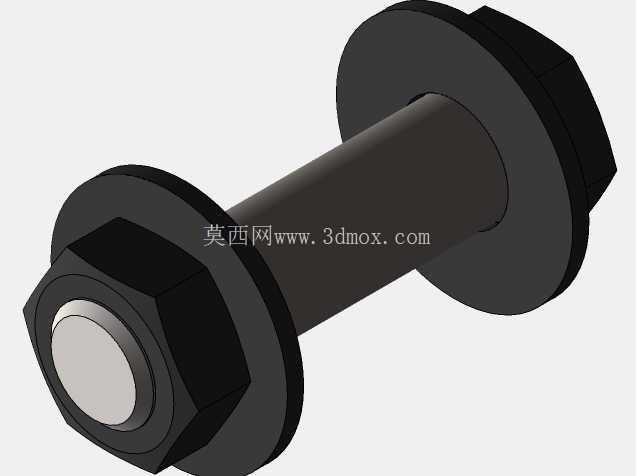

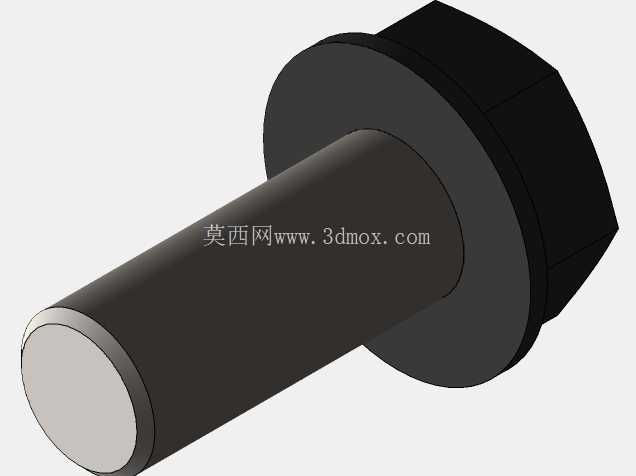

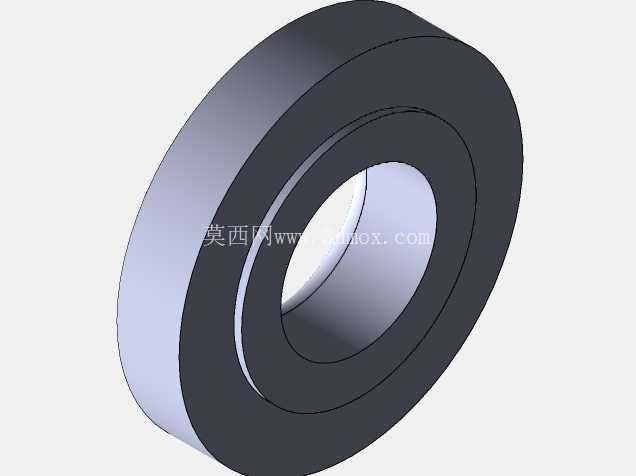

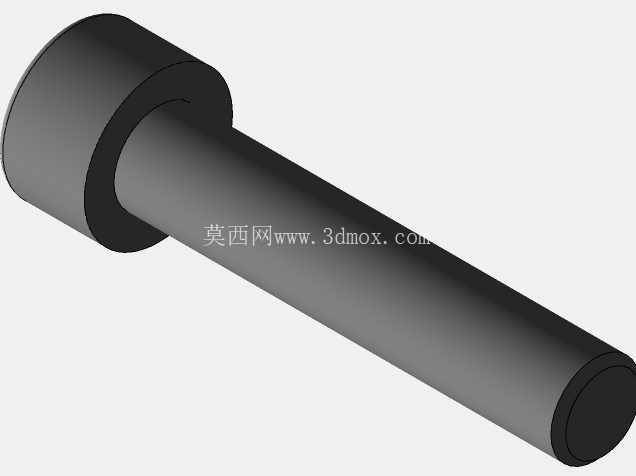

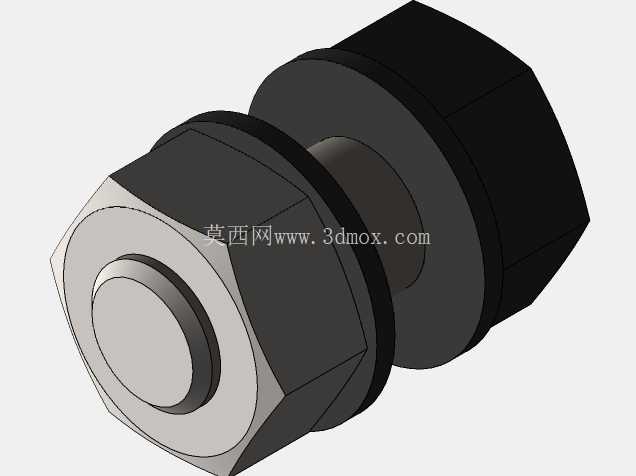

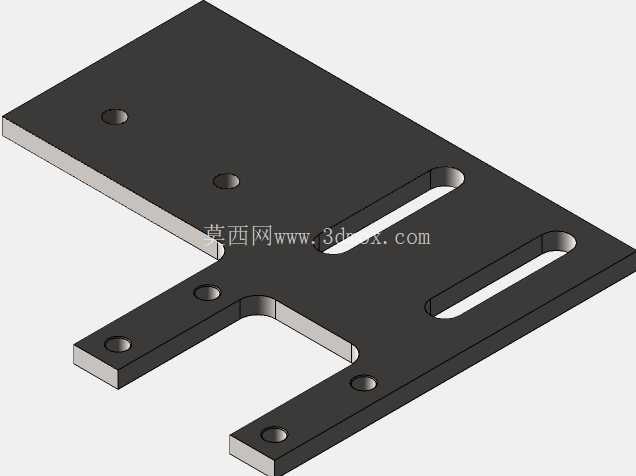

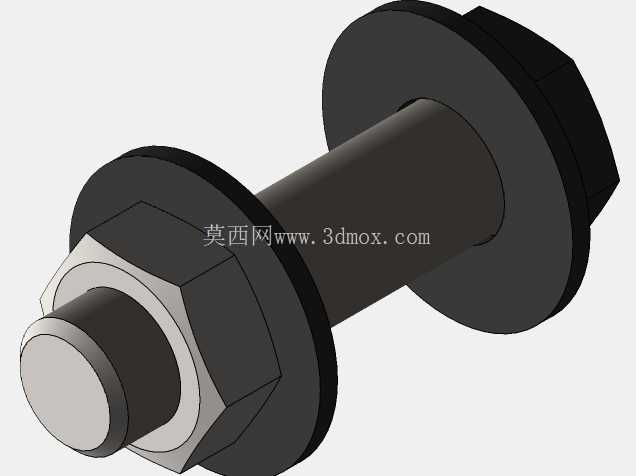

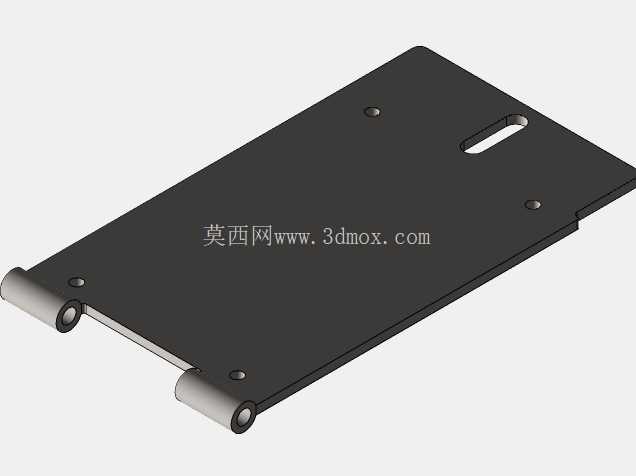

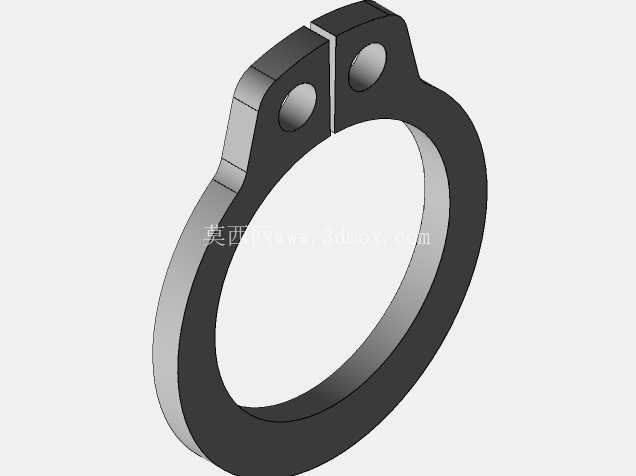

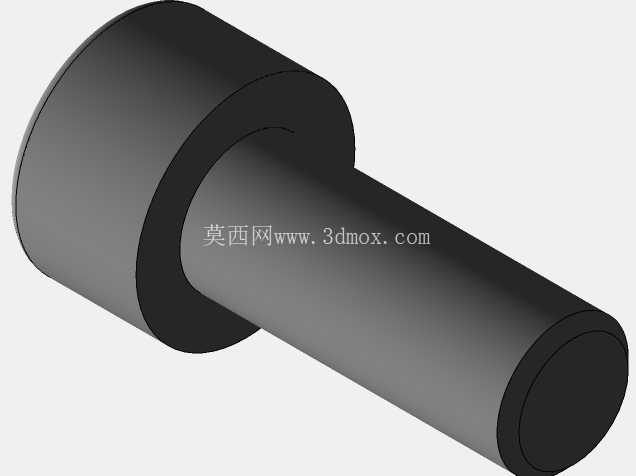

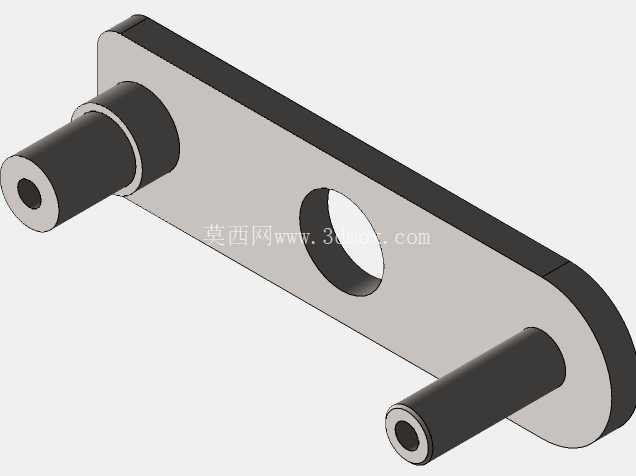

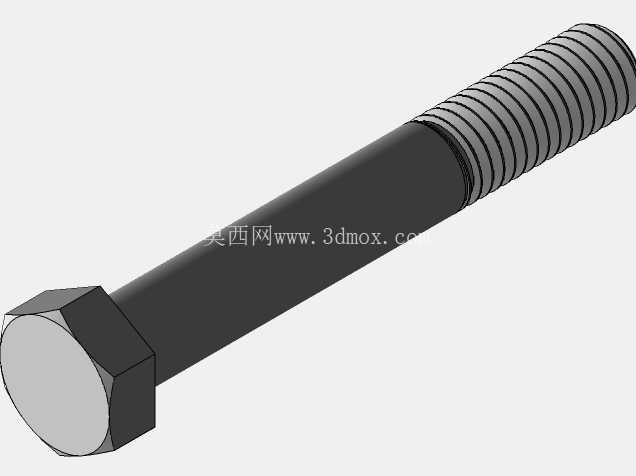

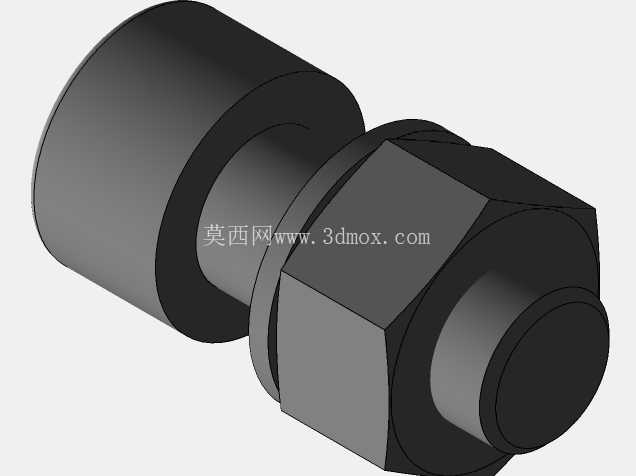

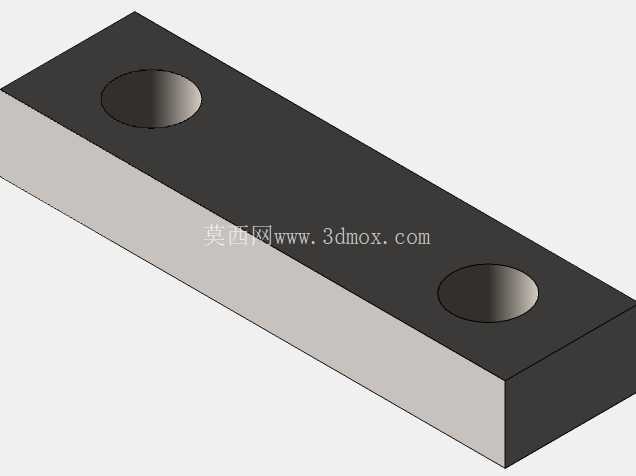

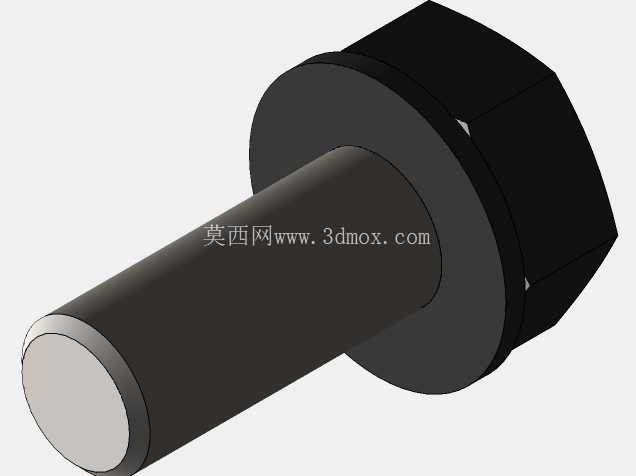

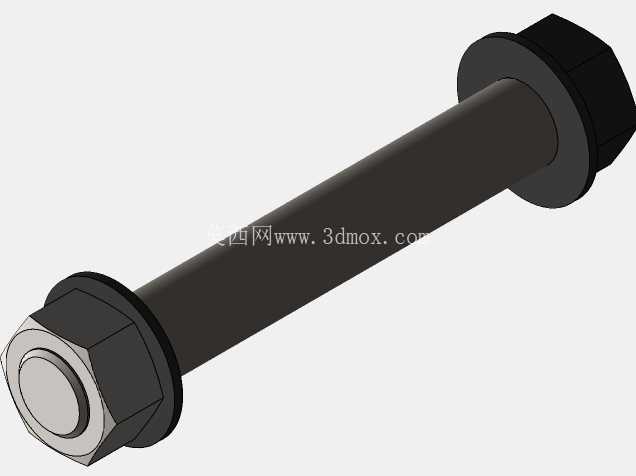

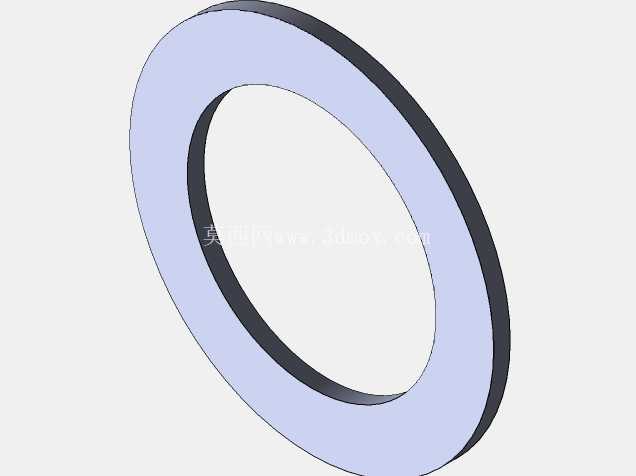

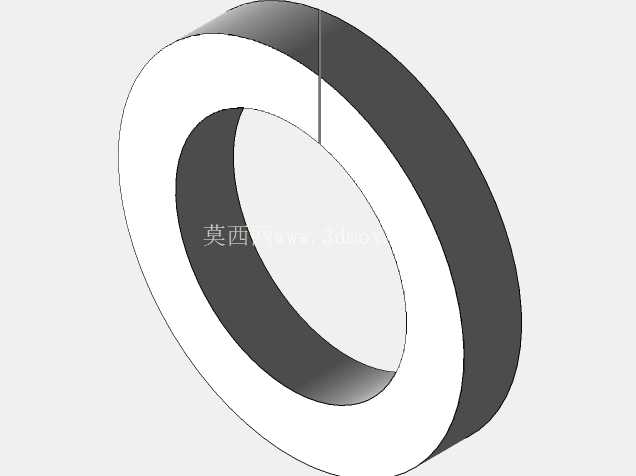

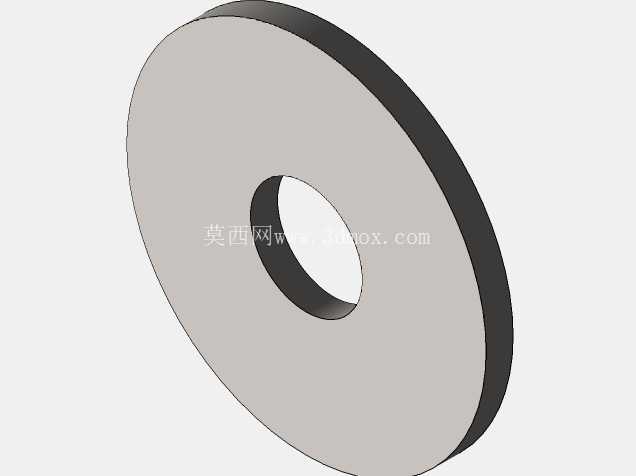

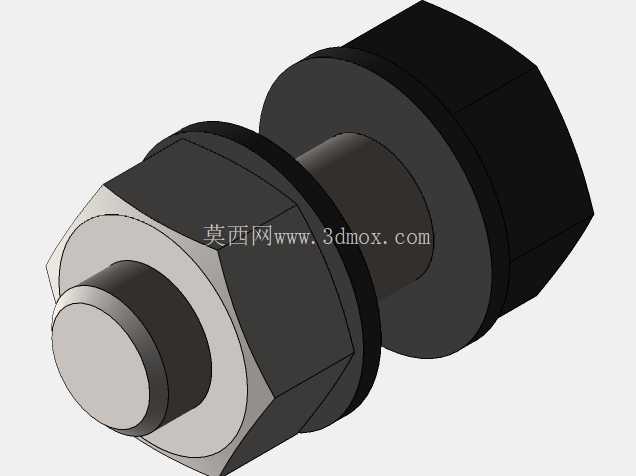

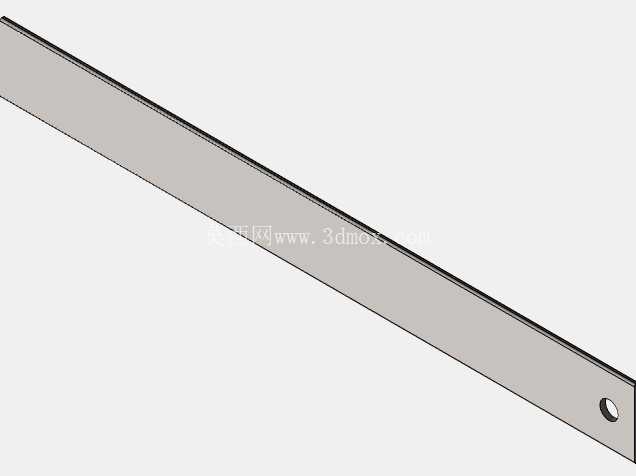

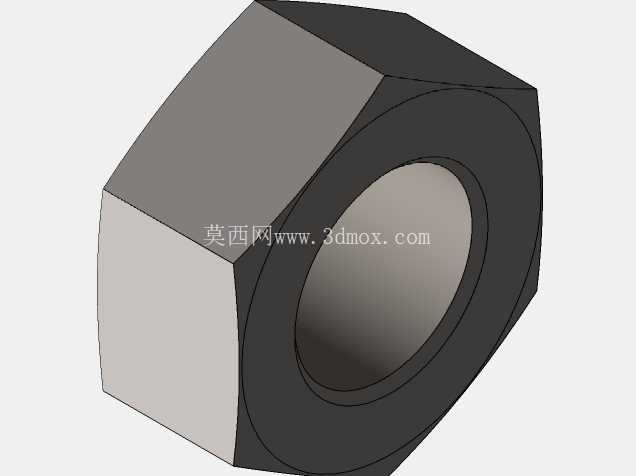

　　该设备为金属勾花网（又称斜方网、活络网、cyclone mesh）的专用成型加工设备，核心功能是将金属线材通过弯折、扣合工序连续编织成菱形网孔的网状制品，这类网制品广泛应用于边坡防护、场地围栏、养殖围网、矿用支护网、球场围网等场景，相比传统分体式勾花网设备，该机型将液压动力泵组与主驱动电机做了集成式布局，省去了外置液压站的占地空间，也减少了外接液压管路的排布长度，降低了管路泄漏的风险点。从结构布局来看，设备采用型钢焊接成型的方管机架作为整体承载基体，机架底部设置带安装孔的方形支脚，可通过膨胀螺栓直接固定在硬化车间地面，安装时需保证机架上平面的水平度偏差不超过1.5mm/m，避免带轮传动过程中出现皮带跑偏、轴承偏磨的问题。

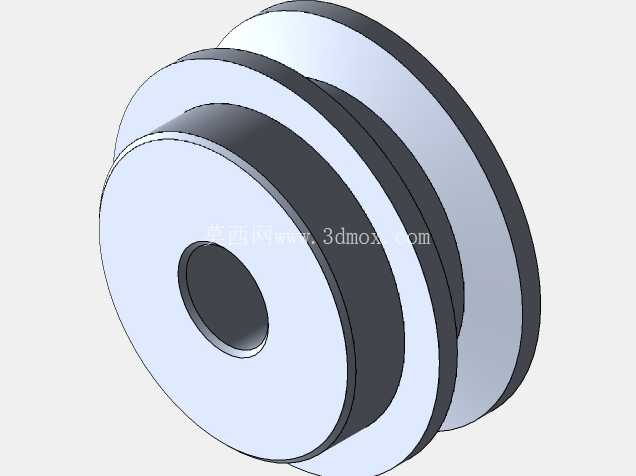

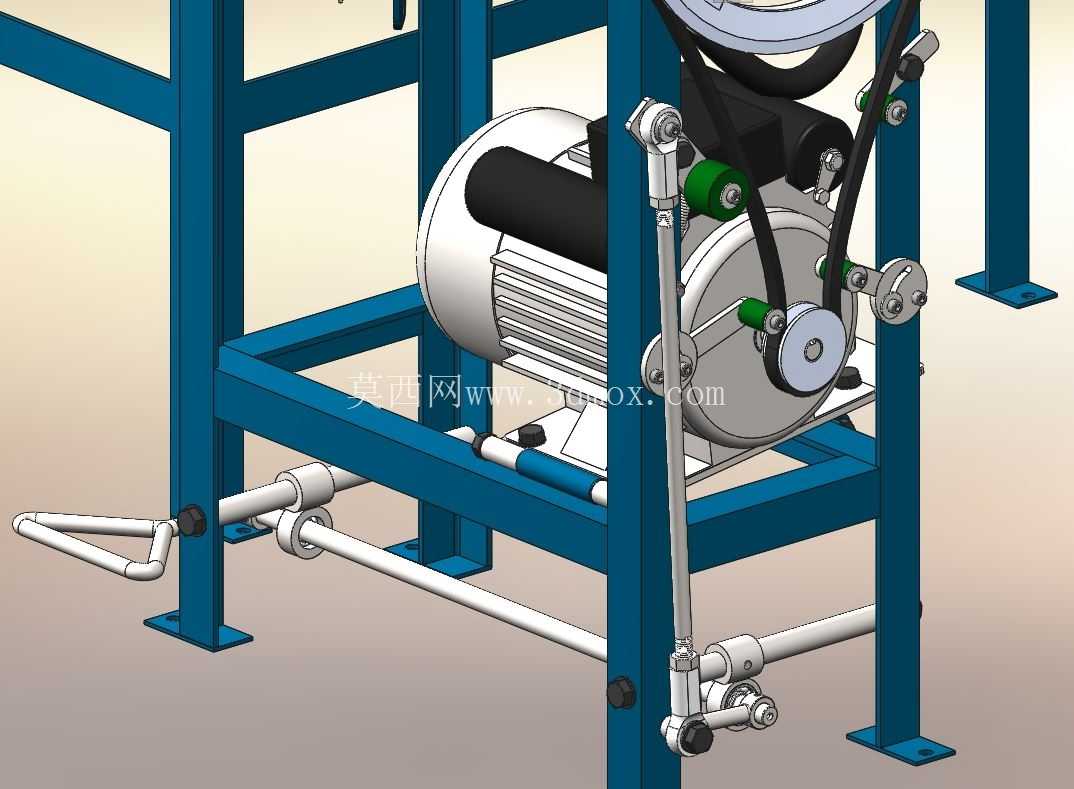

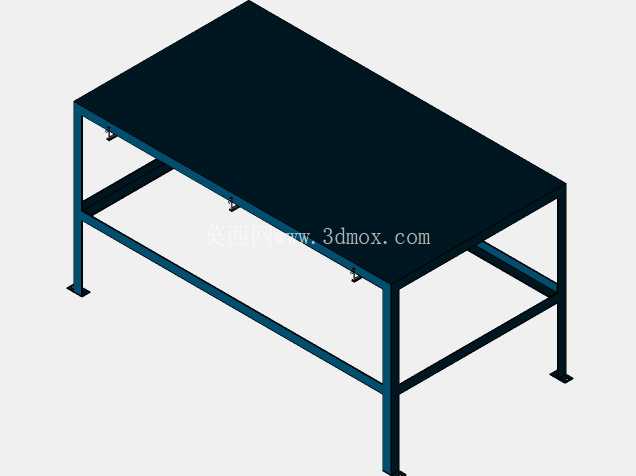

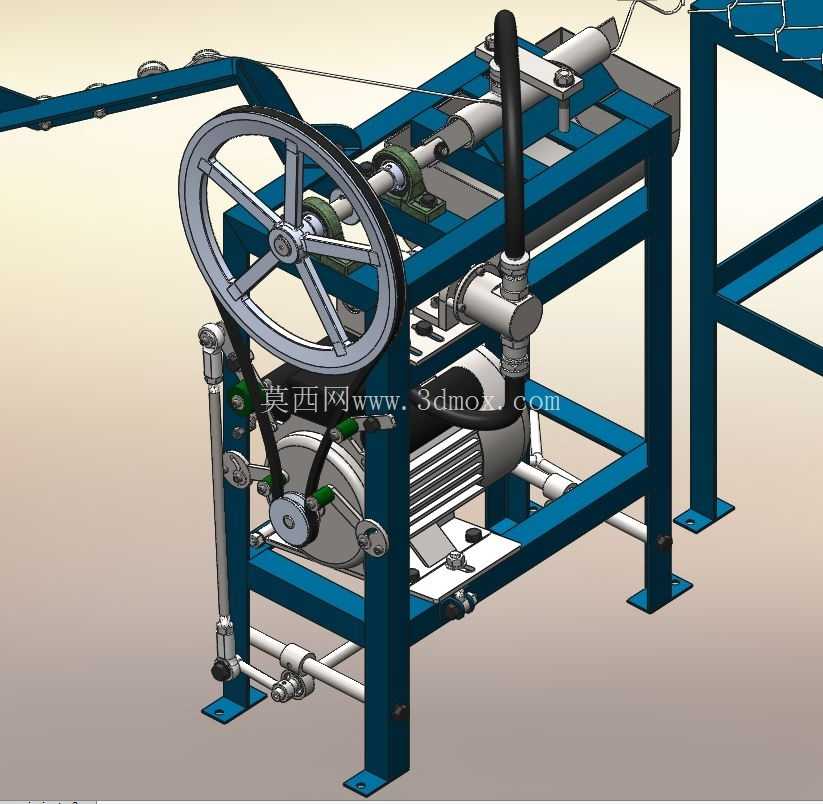

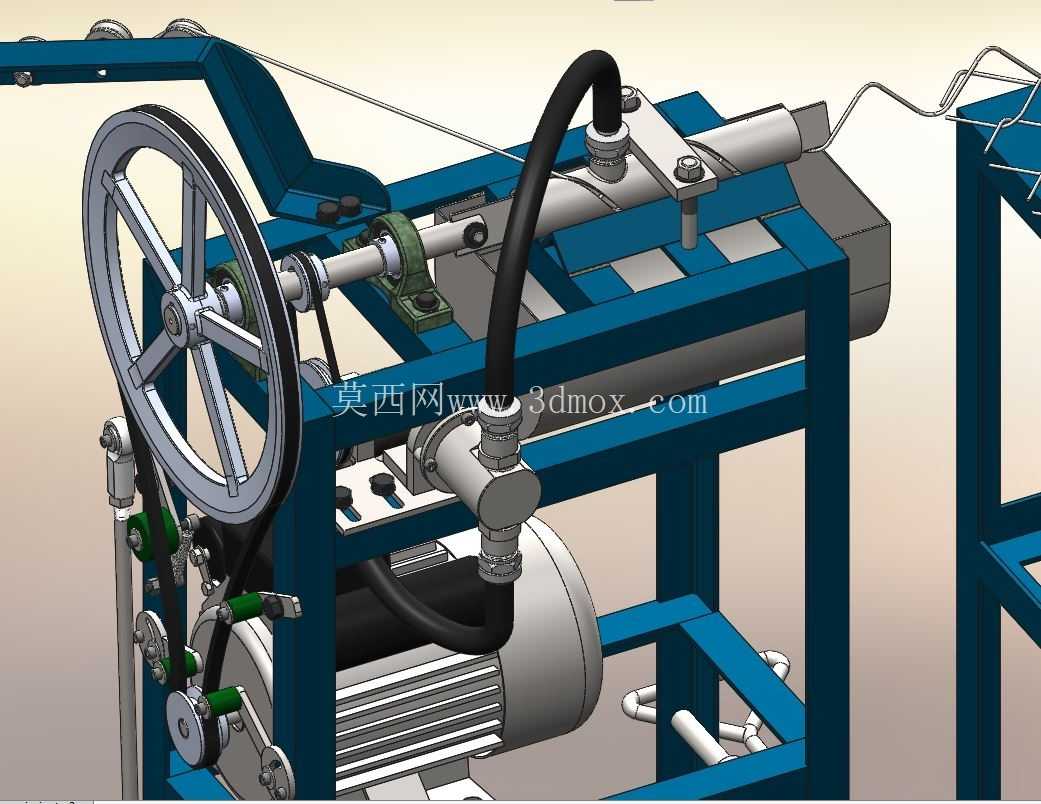

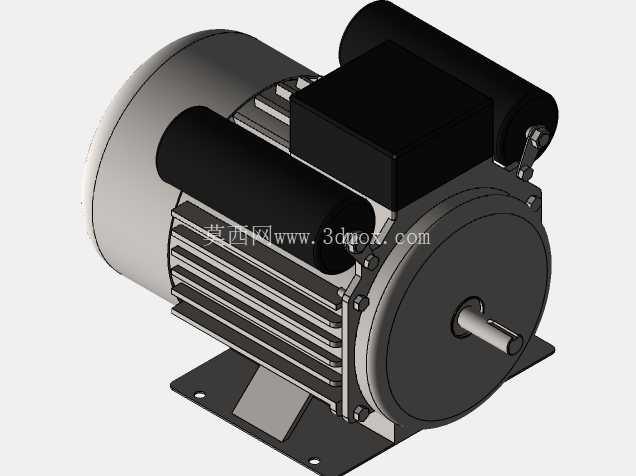

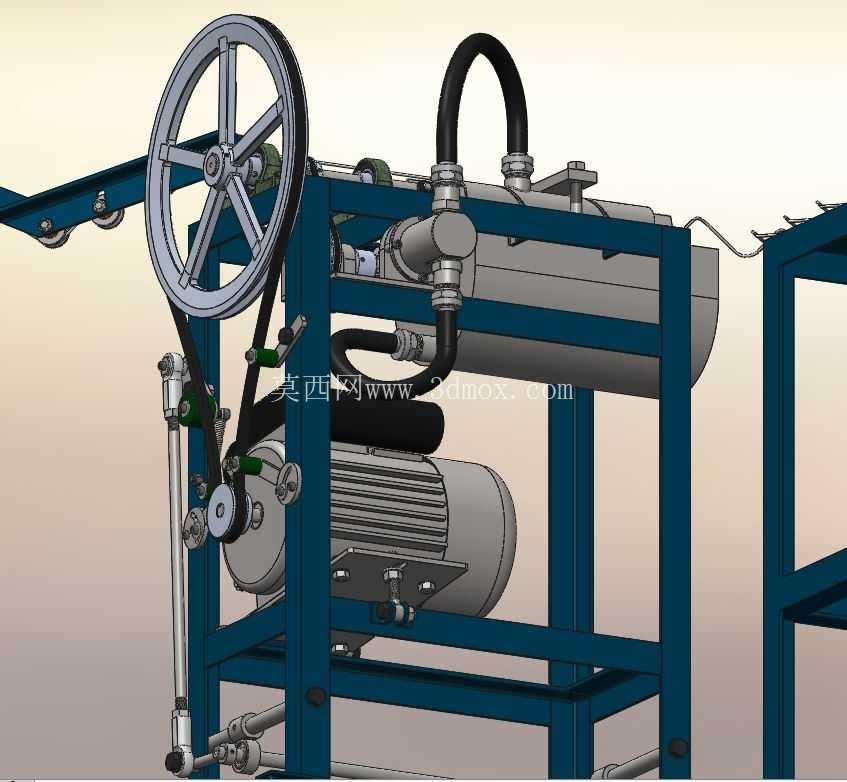

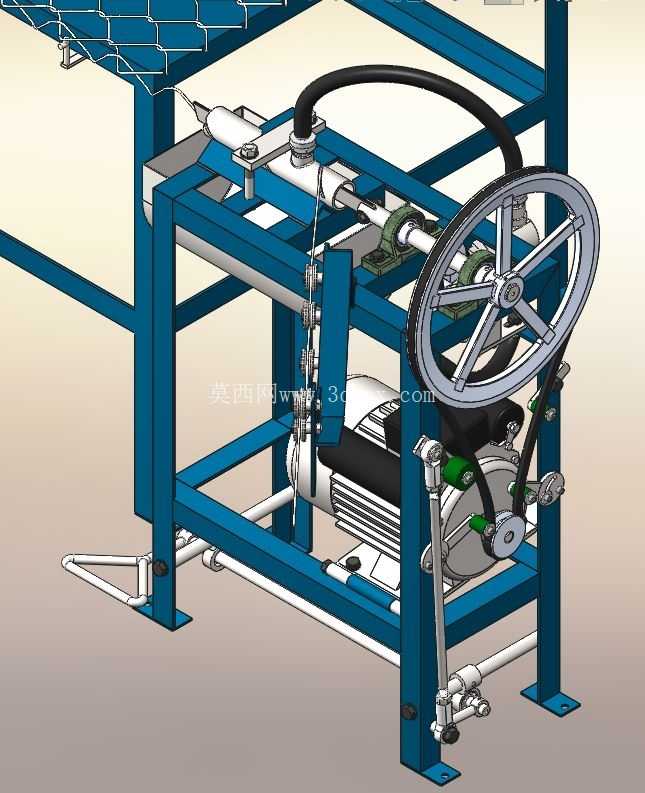

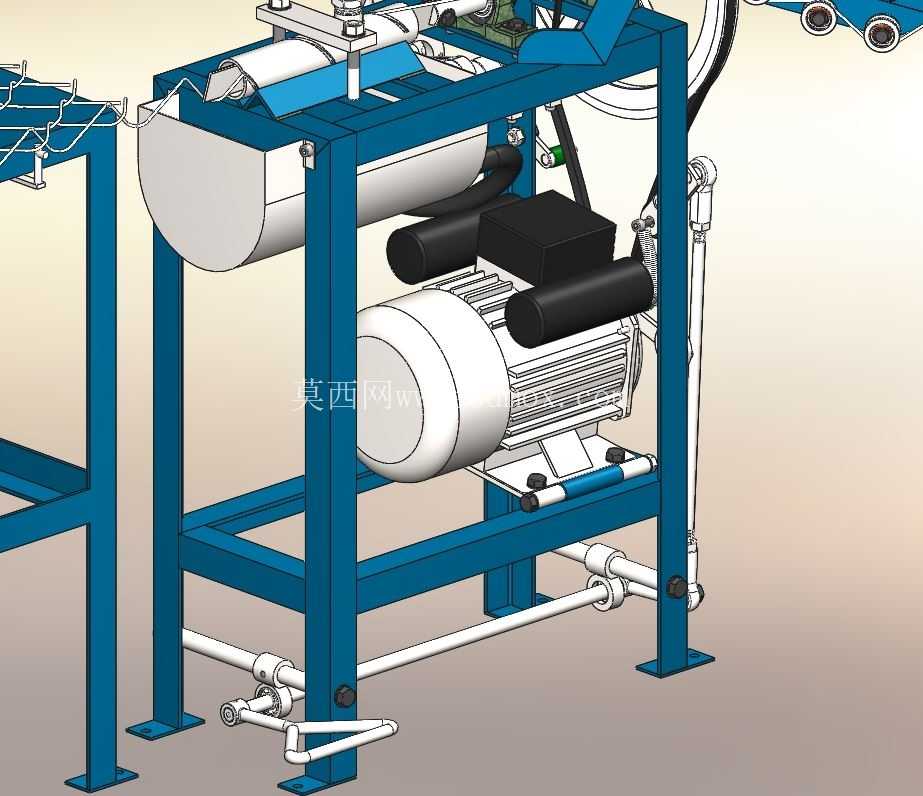

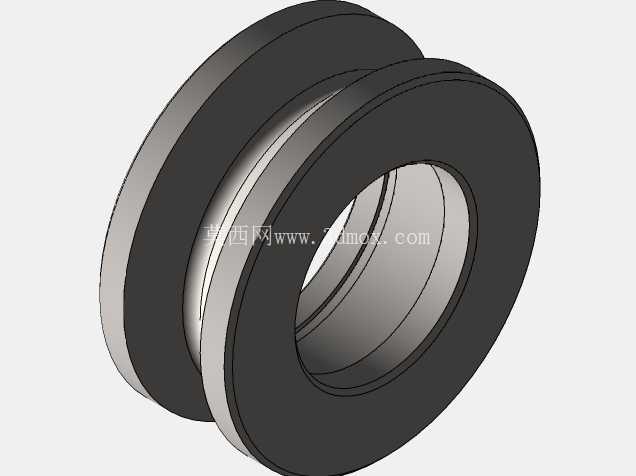

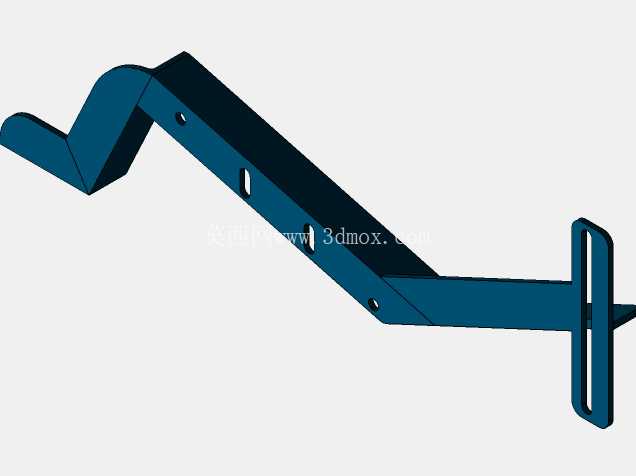

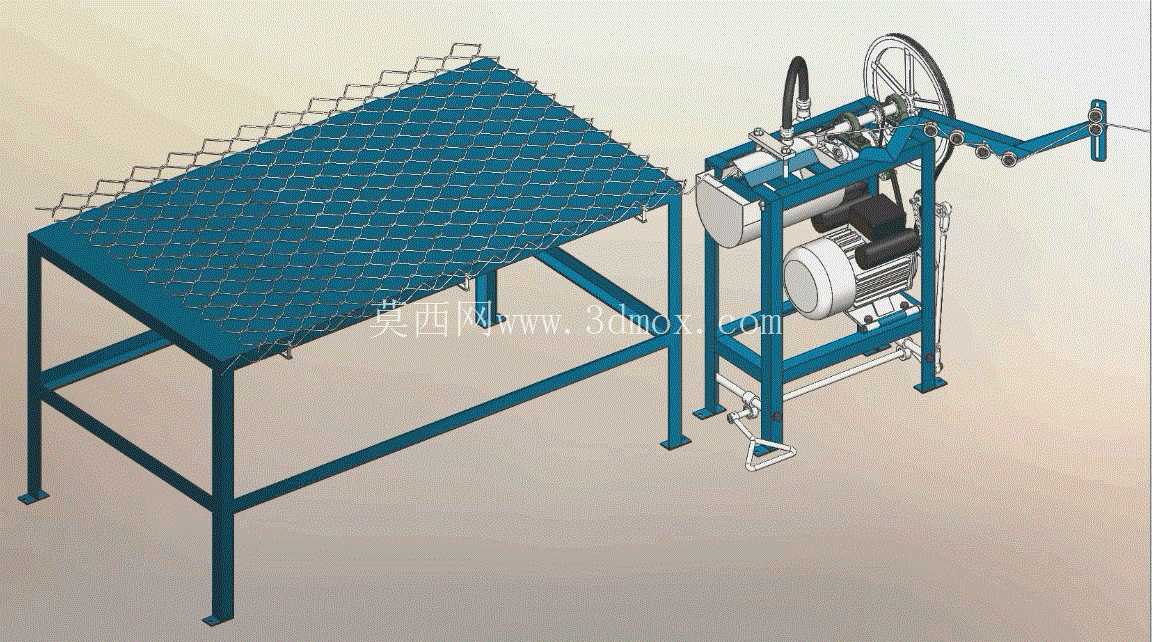

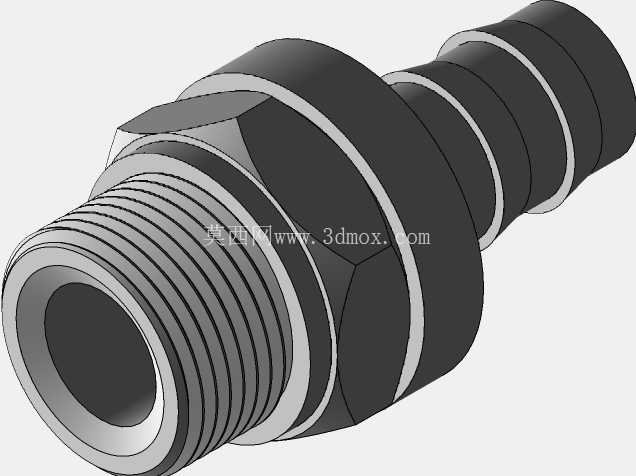

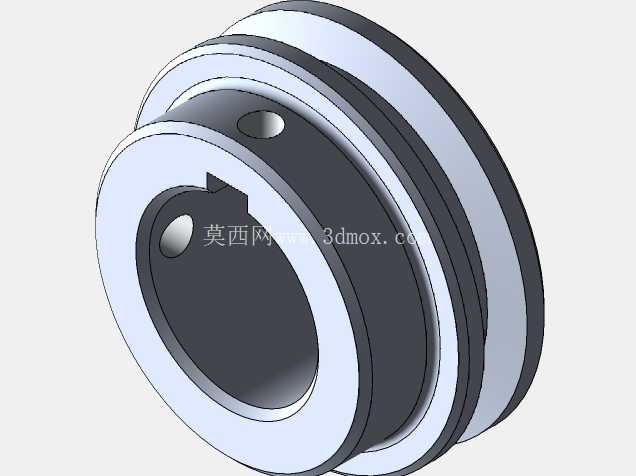

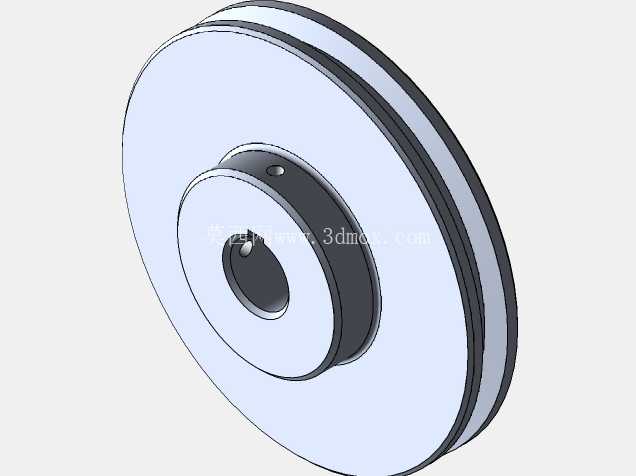

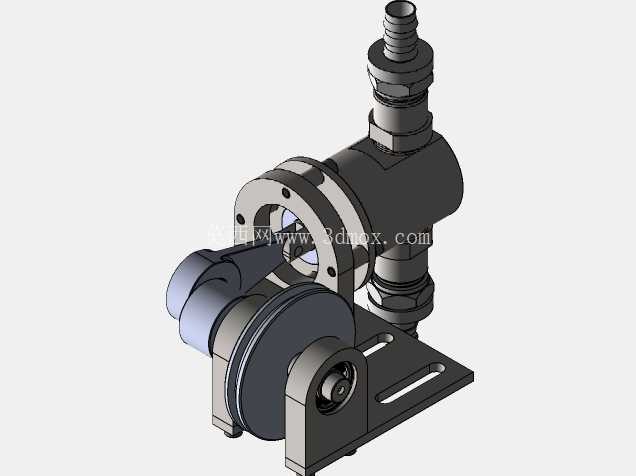

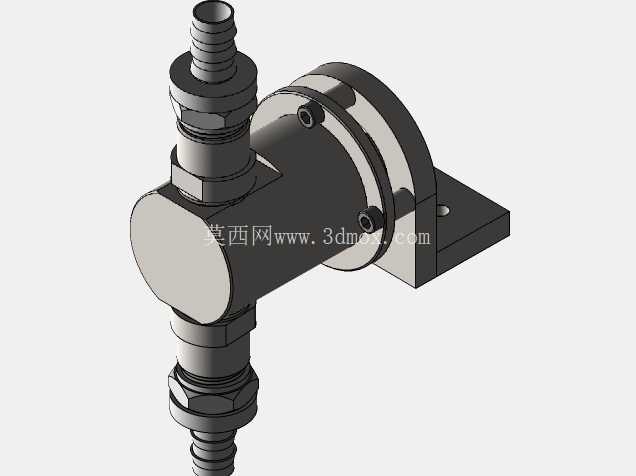

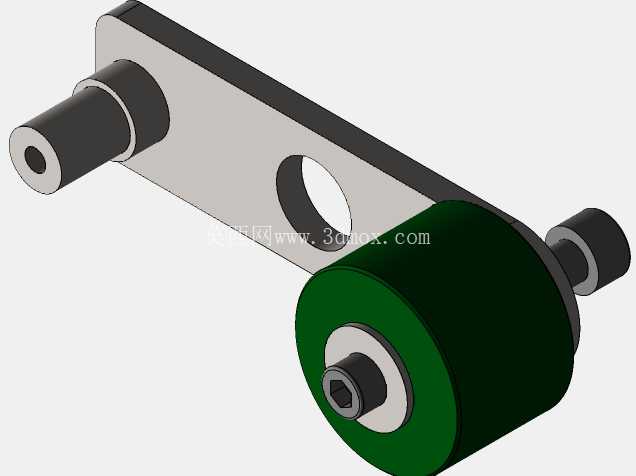

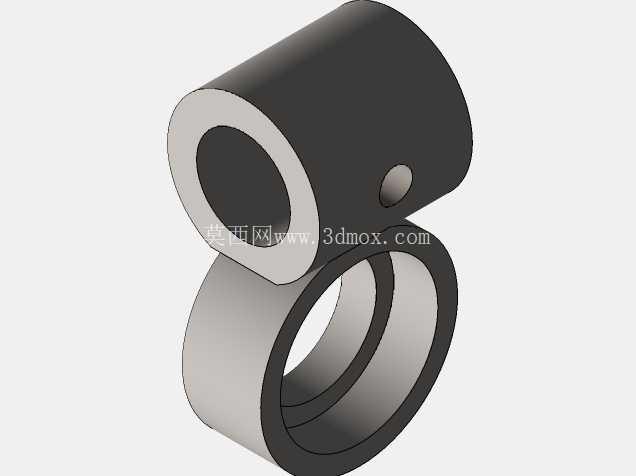

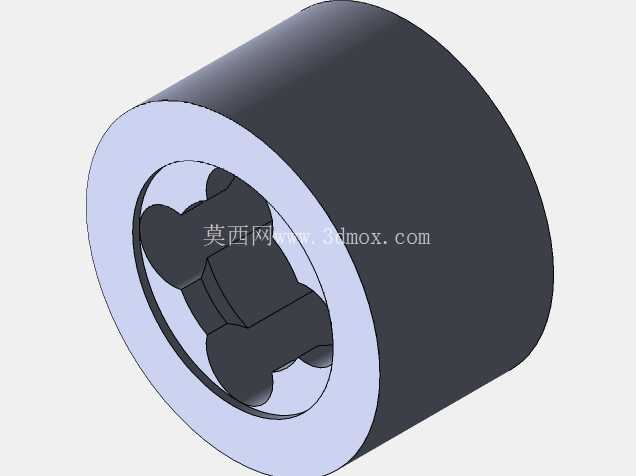

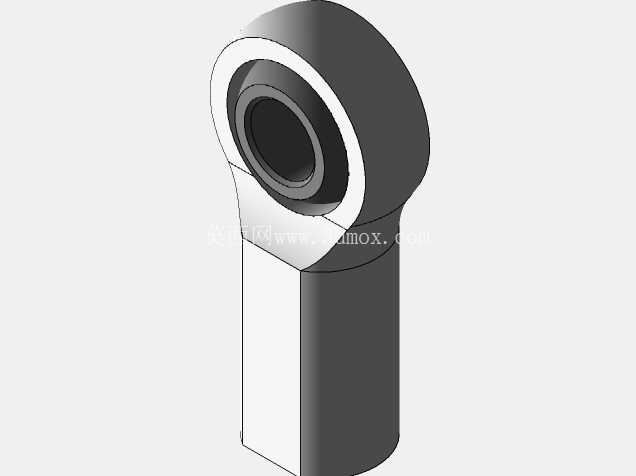

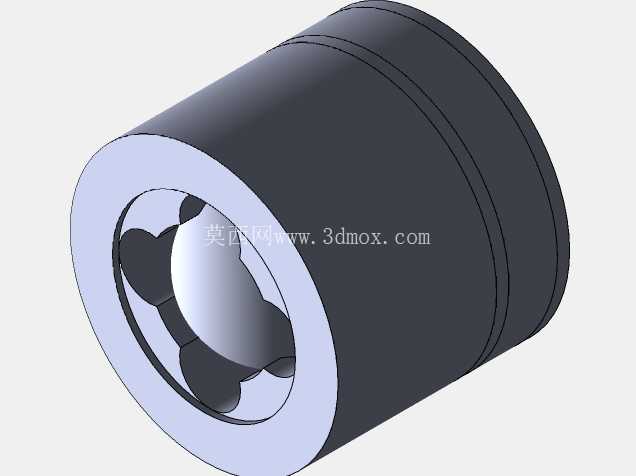

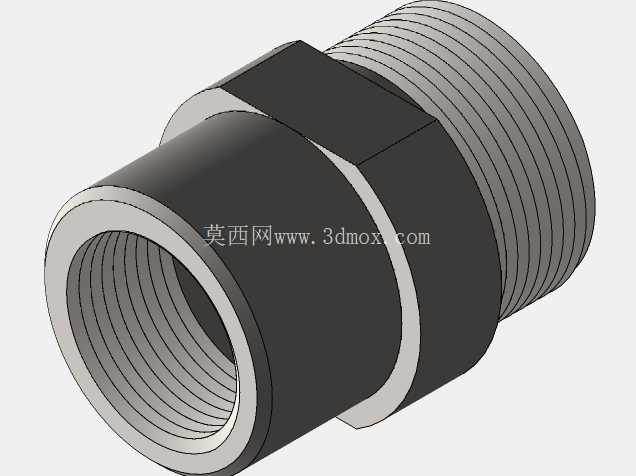

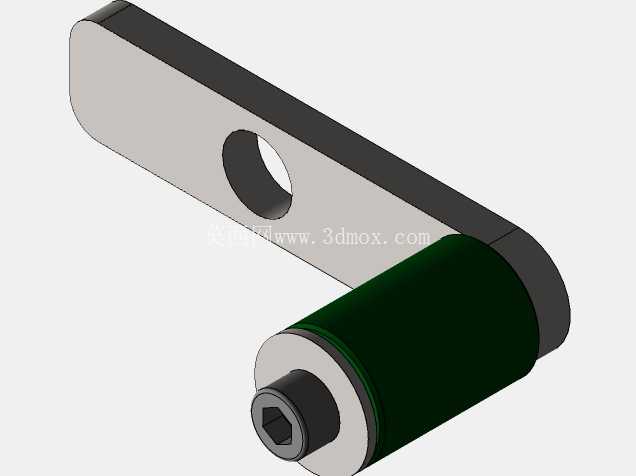

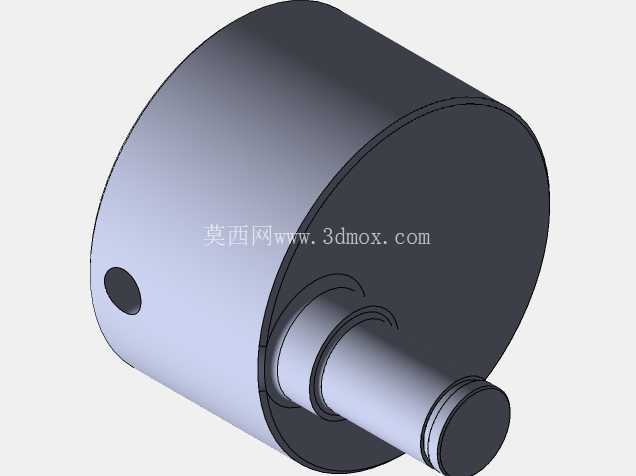

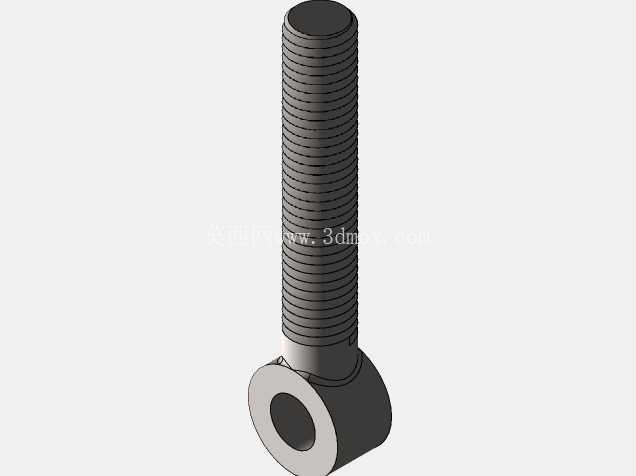

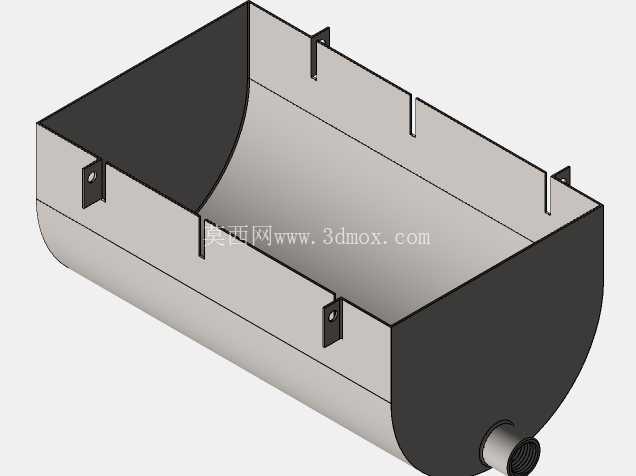

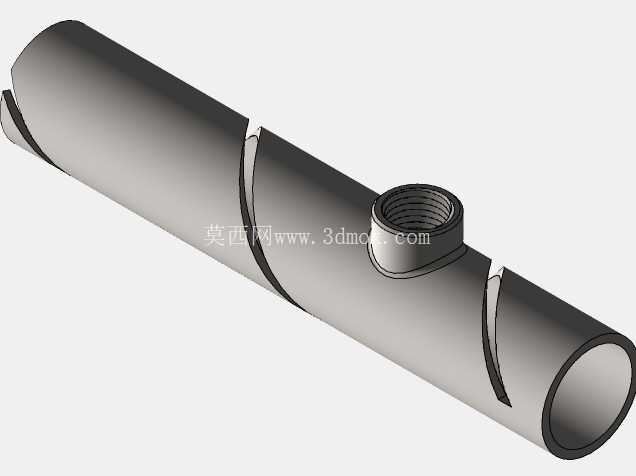

　　主驱动单元采用卧式电机布置在机架下层空间，电机输出端通过带轮传动结构将动力传递至主轴，带轮传动的设计既可以通过皮带轮直径匹配实现转速减速，增大输出扭矩，也能在编织过程出现卡滞时通过皮带打滑实现过载保护，避免硬传动导致的齿轮断齿、电机烧损问题。集成在电机端的液压泵组直接由主电机驱动，无需单独配置液压站驱动电机，液压系统负责为线材弯折、送料、网节扣合的执行部件提供直线动作动力，液压管路沿机架方管内侧排布，通过管卡固定，避免外露管路被加工过程中的金属线材剐蹭破损。设备上层设置网片输出托架，成型后的网片可沿托架斜面自然输出，托架采用镂空框架结构，既减轻设备整体重量，也方便操作人员观察网片成型状态，及时调整送料张力。

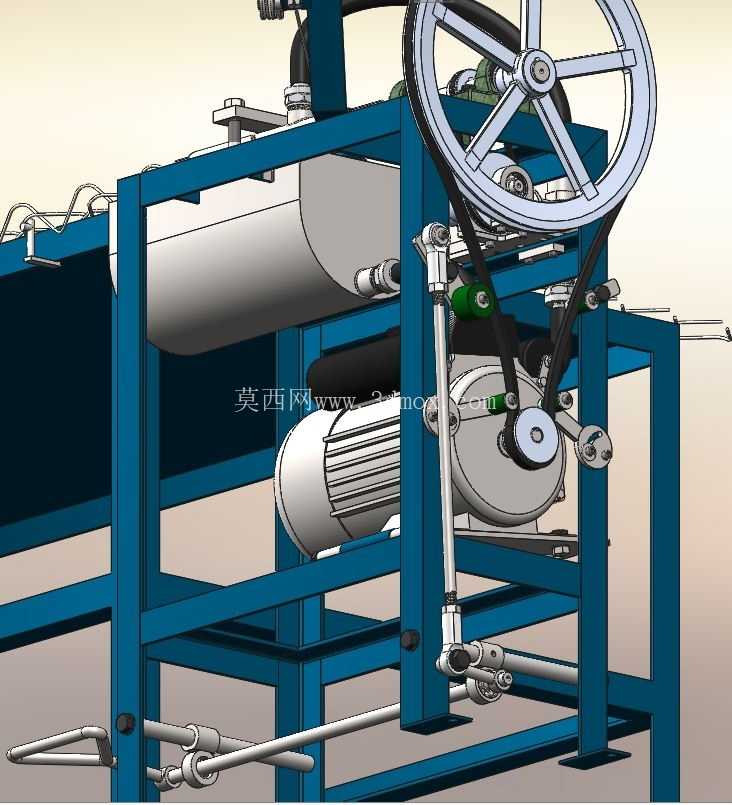

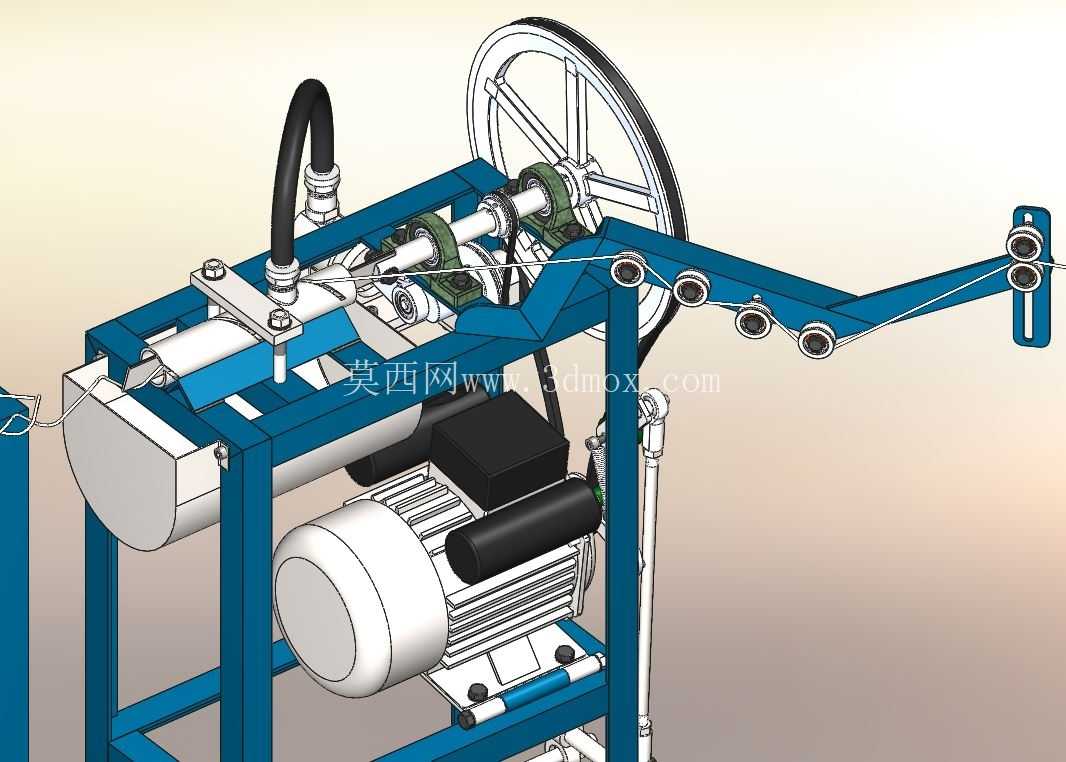

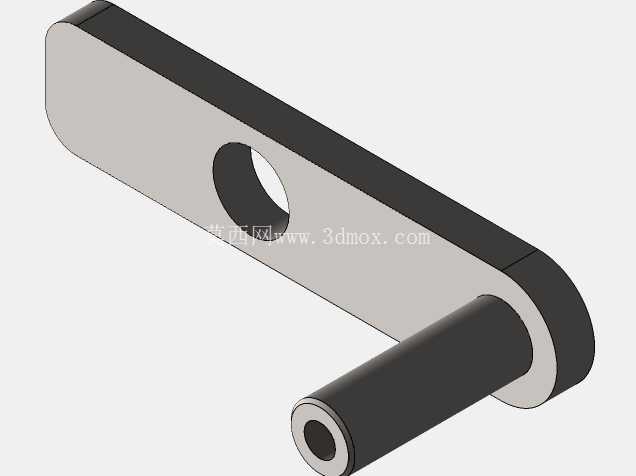

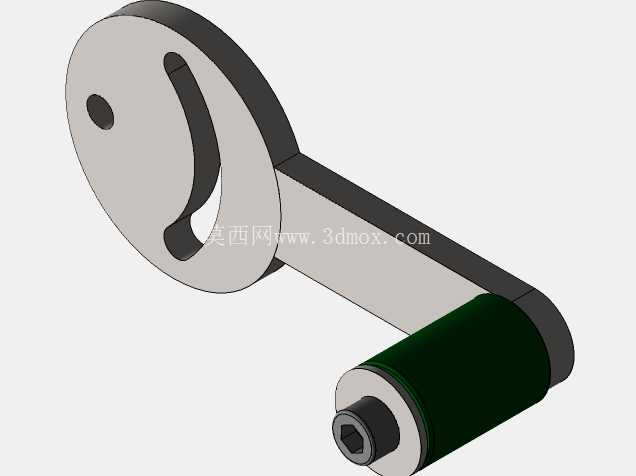

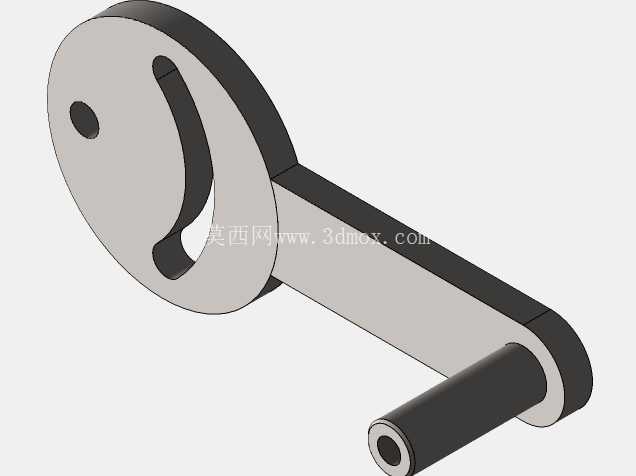

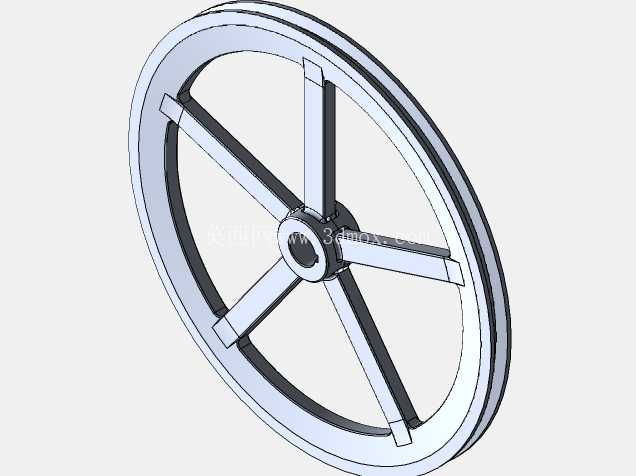

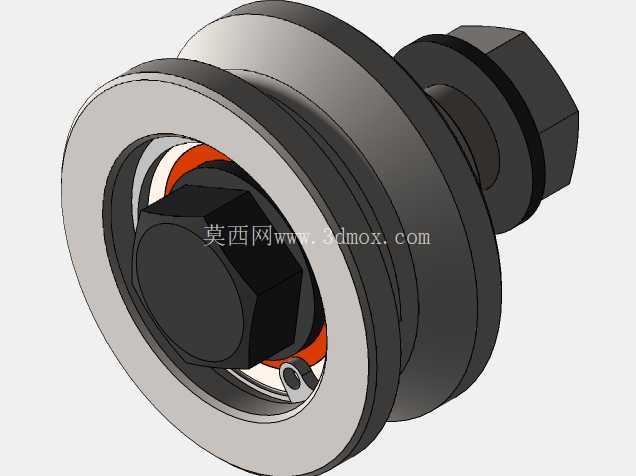

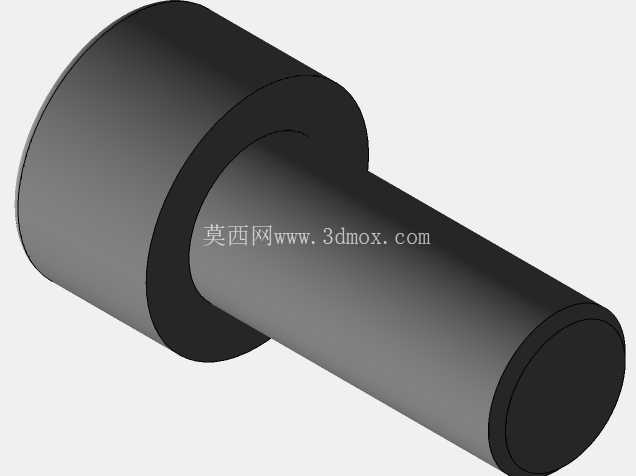

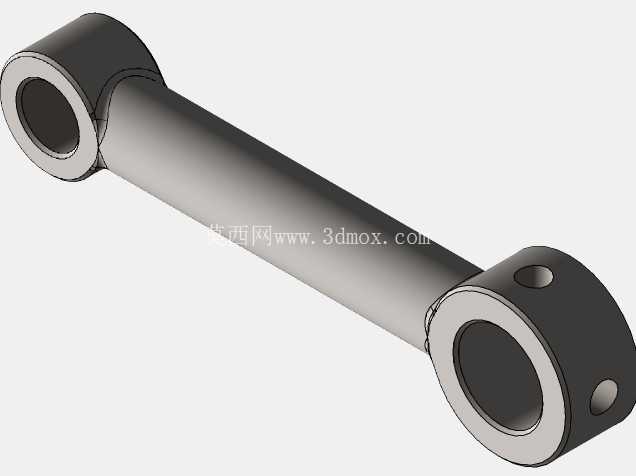

　　主轴端配置大直径手轮，可在设备调试、穿线、故障排查时手动盘车，手轮轮缘做滚花处理，增大手动操作时的摩擦力，盘车时可通过手轮的转动阻力判断传动链是否存在卡滞、干涉问题。设备的执行端包含线材校直组件、弯折成型模头、扣合压头三个核心功能模块，线材校直组件通过多组交错布置的校直轮消除线材盘料的内应力，保证送入模头的线材直线度满足编织要求，避免网孔大小不均的问题；弯折成型模头按照设定的菱形网孔边长将线材弯折成连续的波浪形扣边，扣合压头则将相邻的波浪形扣边压合锁紧，形成牢固的网节，整个编织过程连续进行，无需人工逐节扣合。

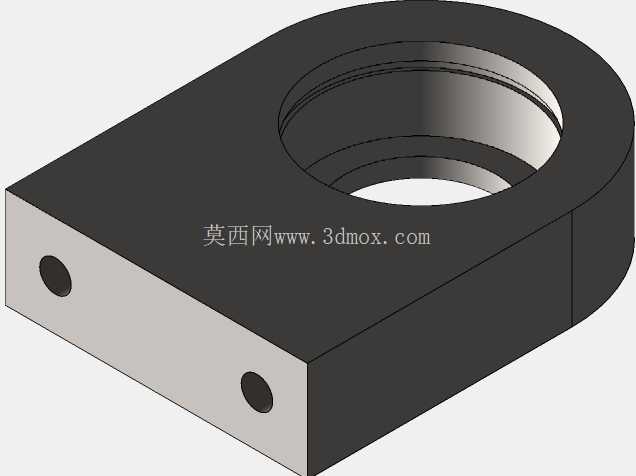

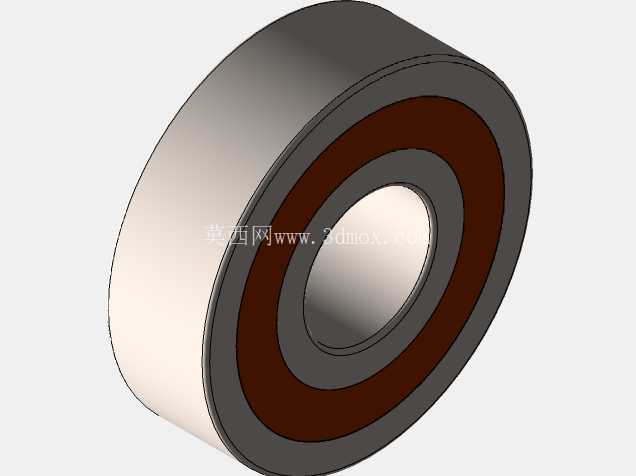

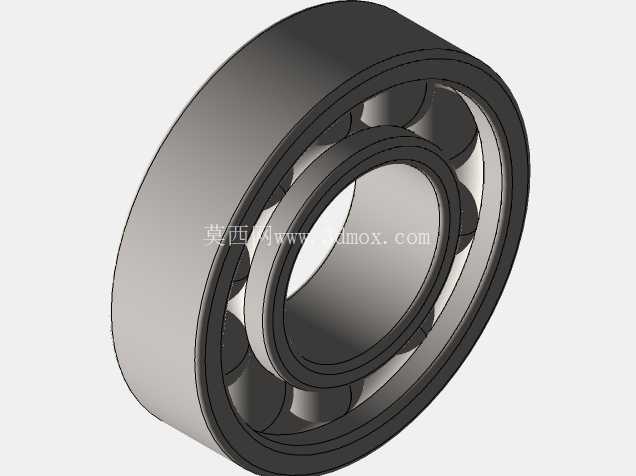

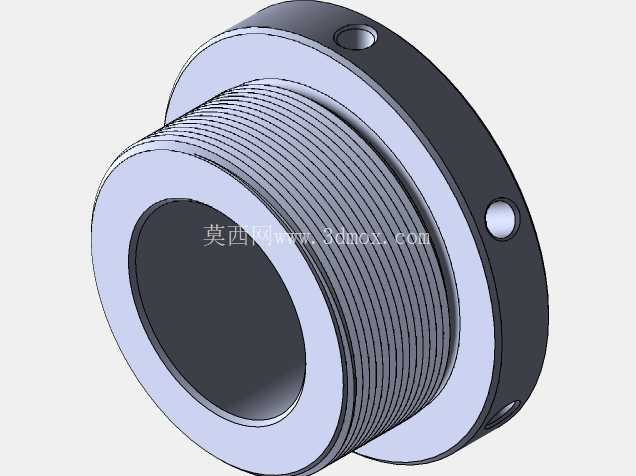

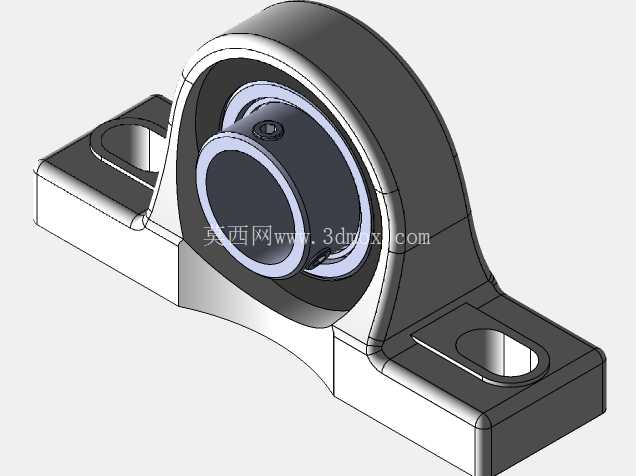

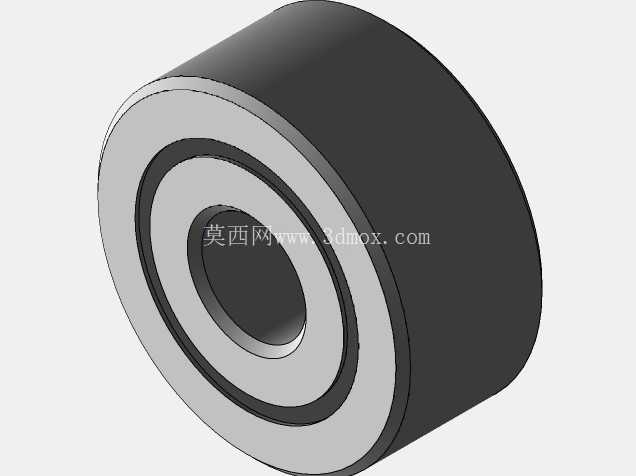

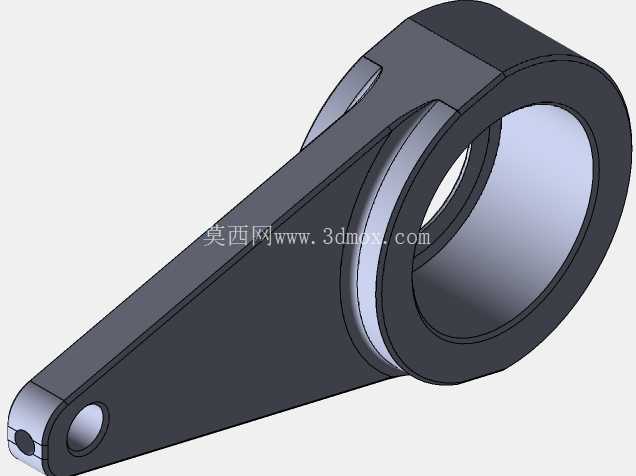

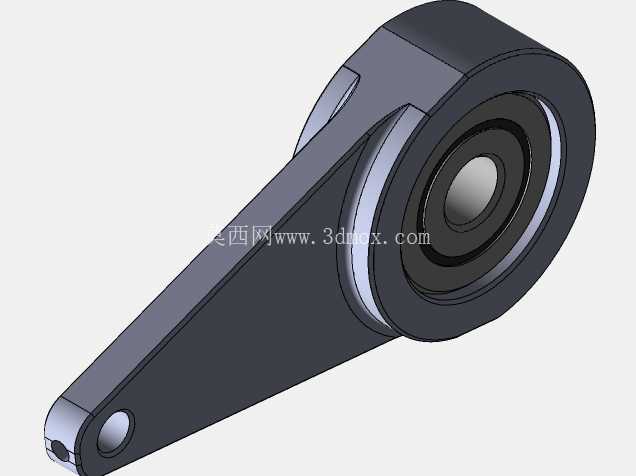

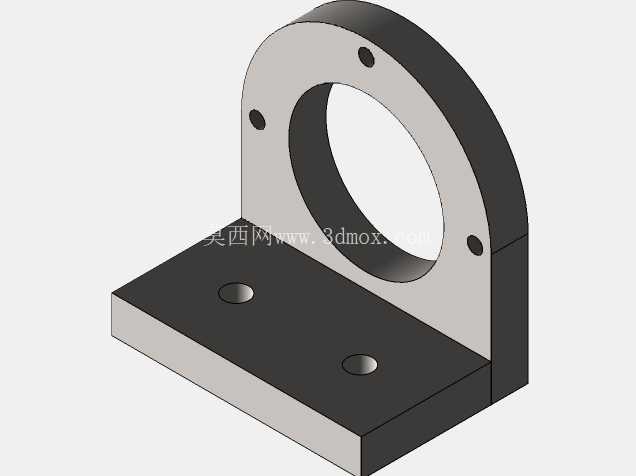

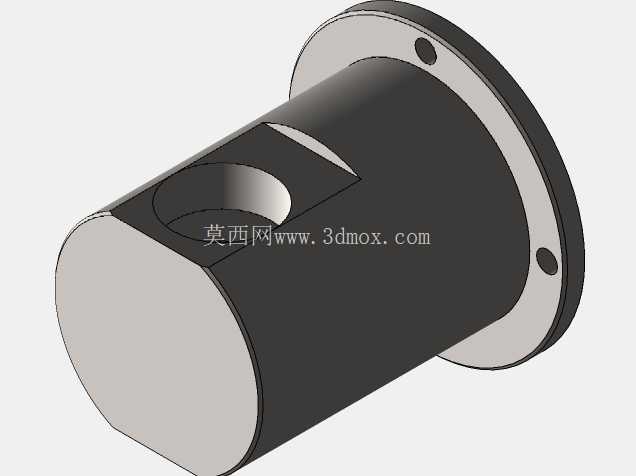

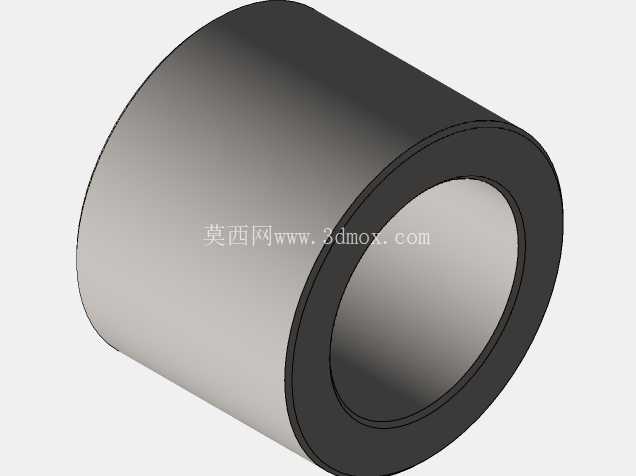

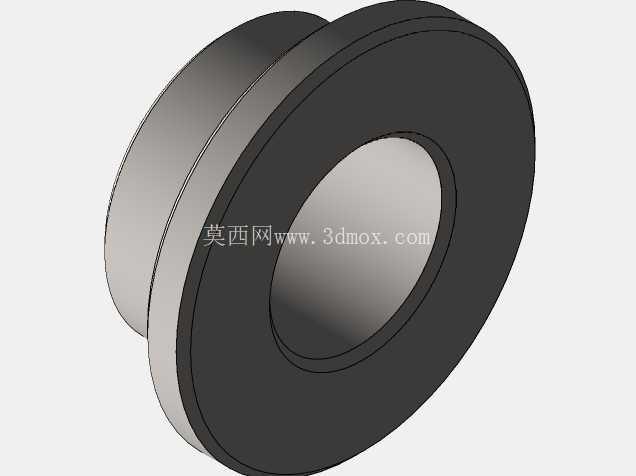

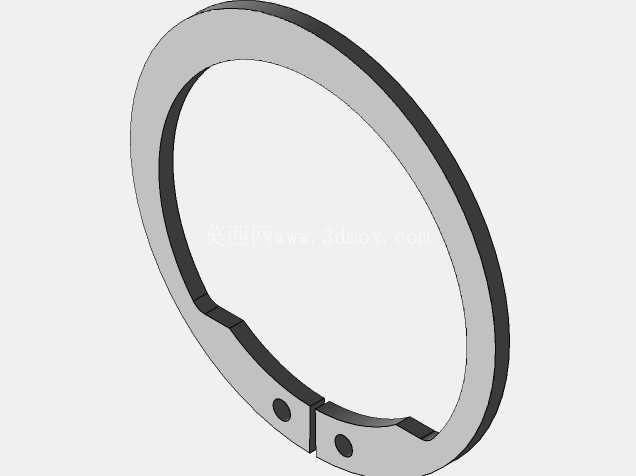

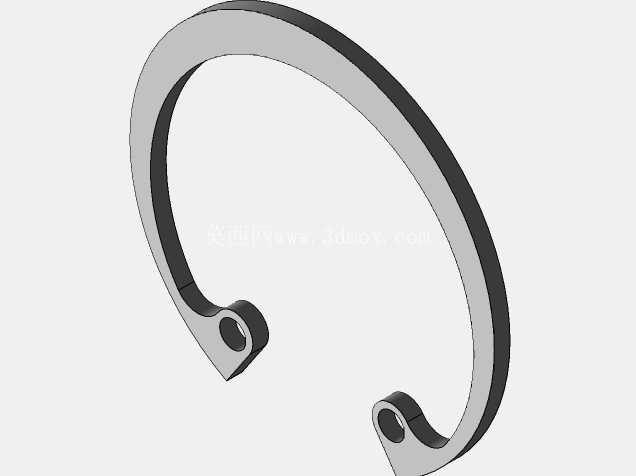

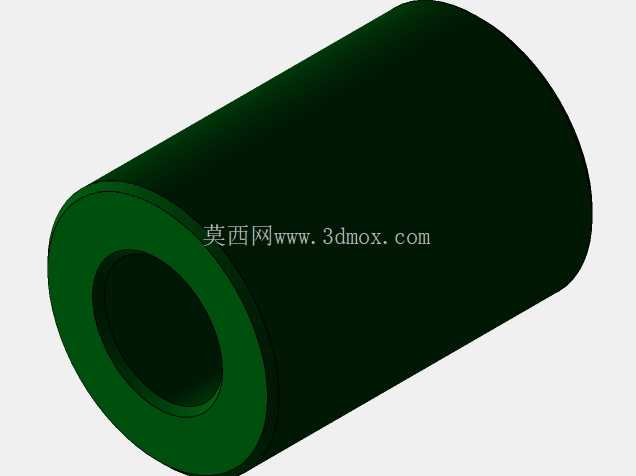

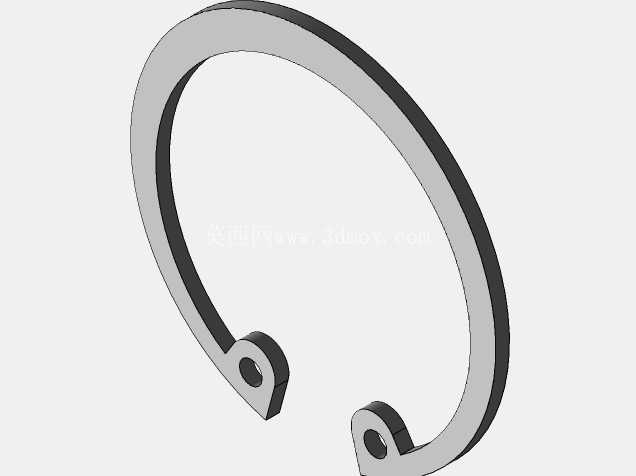

　　在安装边界方面，设备整体占地长度约2.2m，宽度约1.1m，高度约1.8m，安装时需在设备出料侧预留至少3m的网片堆放空间，进料侧预留1.5m的盘料架安装空间，设备周边需预留0.8m以上的操作维护通道，方便日常对传动部位加注润滑脂、更换磨损的模头配件、调整皮带张紧度。设计过程中，将重心控制在机架下层的电机与泵组位置，降低了设备整体重心高度，设备运行时的振动更小，无需做额外的混凝土基础减震处理，普通硬化水泥地面即可满足安装要求。液压系统的溢流阀设置在机架侧方的易操作位置，可根据加工线材的直径调整系统工作压力，加工细径线材时降低系统压力，避免压力过大导致线材压溃变形，加工粗径线材时适当调高压力，保证网节扣合牢固不松脱。传动部位的轴承座全部采用凸缘式结构固定在机架立板上，更换轴承时无需拆解整个机架，仅需拆卸轴承座端盖即可完成维护，降低了后期运维的拆解工作量。所有外露的传动旋转部件均设置了安全防护罩，避免操作人员衣物、手套被卷入传动结构，符合车间设备的安全防护要求。
