洪水监测用分体式水位传感防护壳体结构

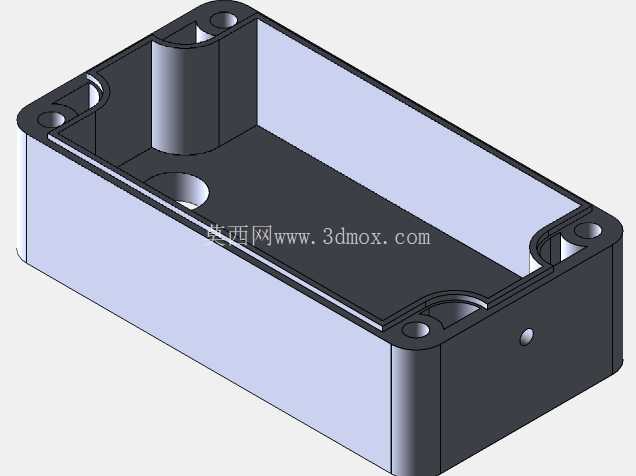

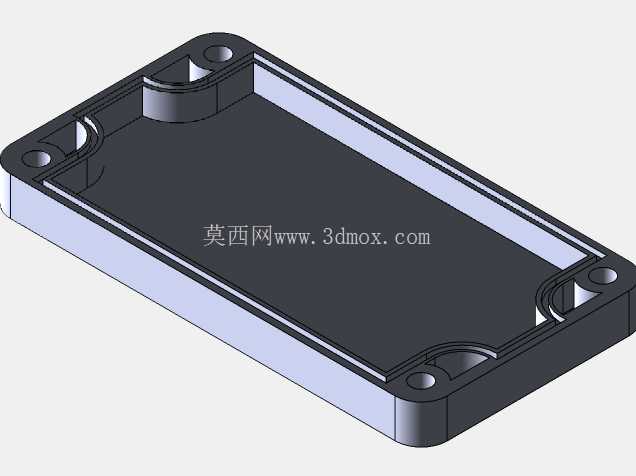

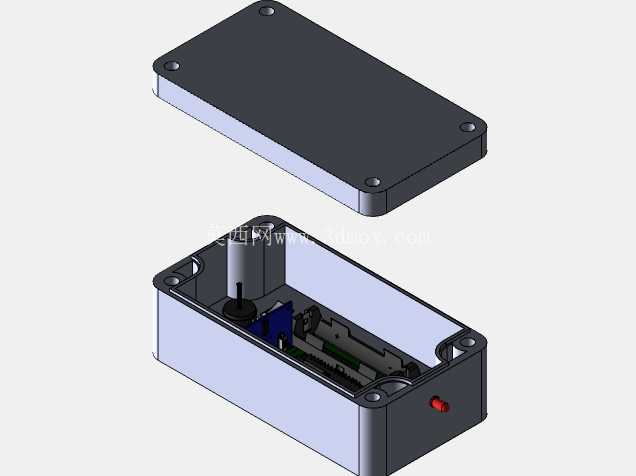

　　在户外水文监测、城市内涝预警、山区山洪防范这类场景里，水位传感设备的防护封装一直是结构设计的核心难点——这类设备往往要长期部署在露天、高湿甚至短时浸水的环境里，既要保证内部传感元件、数据传输模块的稳定运行，又要兼顾现场安装、后期维护的便捷性，这套水位传感模块的结构设计，正是围绕这类实际工况做的针对性优化。从结构拆分来看，整套模块采用上下扣合的矩形壳体方案，上盖为平整的密封盖板，四个角位预留沉头安装孔，孔位做了内嵌式的密封槽设计，装配时配合O型密封圈可以实现IP67级别的密封效果，避免雨水、潮气渗入壳体内部腐蚀电路板。下壳体为带围边的槽型结构，围边高度根据内部元件的堆叠高度做了精准匹配，内部预留了多组安装柱位，既可以固定核心的水位传感探头，也能适配不同尺寸的数据处理电路板、无线传输模块，甚至预留了小型电池仓的安装空间，支持无外接供电的野外独立部署。壳体侧面预留了一个红色的防水接头安装位，这个位置既可以走有线供电、数据传输的线缆，也可以作为外接天线的引出位，根据不同的部署场景灵活调整，不用额外在壳体上二次开孔破坏密封结构。

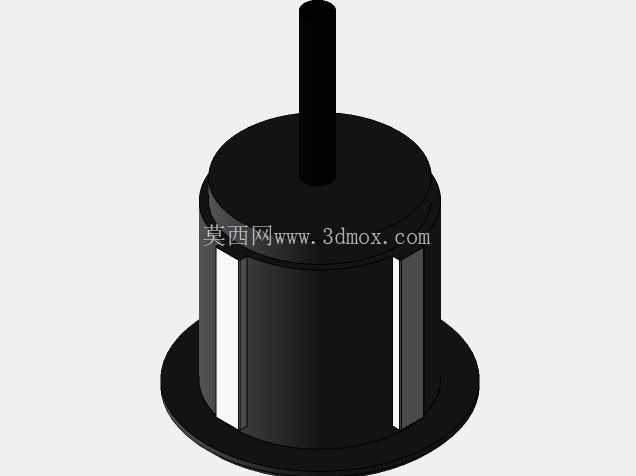

　　从安装边界来看，整套壳体的外形做了圆角过渡处理，没有尖锐的外凸结构，既可以通过上盖的四个孔位直接壁挂安装在桥墩、监测井壁、建筑外墙面上，也可以配合配套的安装支架固定在河道边的立杆上，壳体的厚度控制在合理范围，不会因为自重过大给安装固定件带来额外负载，同时壳体壁厚做了均匀化处理，不管是采用ABS注塑还是铝合金铣削加工，都能避免加工过程中出现缩痕、变形的问题。内部的传感元件安装位做了隔舱设计，探头部分靠近壳体底部的感应窗口，和上方的电路板、供电模块之间用挡筋隔开，哪怕壳体内部因为温差出现少量凝露，也不会直接滴落到电路板上造成短路，同时挡筋上预留了走线槽，方便内部线束的规整固定，避免设备运输、安装过程中线束晃动拉扯元件引脚。

　　在实际使用场景中，这类模块部署后不需要频繁开盖维护，上下盖的扣合位置做了定位止口，装配时不需要反复对位，拧紧紧固件即可保证密封面完全贴合，后期如果需要更换电池或者校准传感器，只需要拆开上盖的四个螺丝就能操作，不需要把整个壳体从安装位拆下来，大幅降低了野外运维的工作量。考虑到户外使用的抗冲击需求，壳体的边角位置做了加厚处理，哪怕安装过程中出现磕碰，或者被汛期的漂浮物剐蹭，也不会出现壳体开裂的问题，上盖的平整表面还可以预留标识粘贴位，方便标注设备编号、预警阈值等运维信息，不会因为长期风吹日晒出现标识脱落的问题。

　　和常见的一体式传感设备壳体不同，这套结构做了通用化的安装位设计，内部的柱位可以适配市面上主流的水位传感探头、4G传输模块、低功耗主控板，不需要针对不同的元件重新开模或者调整壳体结构，不管是用于城市下穿隧道的积水监测，还是山区河道的水位预警，或者是水库、蓄水池的水位实时数据采集，都可以通过调整内部元件的配置快速适配，不用重新做结构开发。壳体底部还预留了可选的导水孔位，在需要接触式水位监测的场景下可以打通导水孔让水流接触探头，在非接触式雷达水位监测的场景下则保留密封状态，兼顾不同监测原理的使用需求，整个结构没有多余的复杂曲面，加工难度低，不管是小批量打样还是批量生产都能控制成本，同时密封结构、安装结构、内部固定结构都做了冗余设计，能适应-30℃到60℃的户外环境温度变化，不会因为热胀冷缩出现密封失效、螺丝松动的问题。
