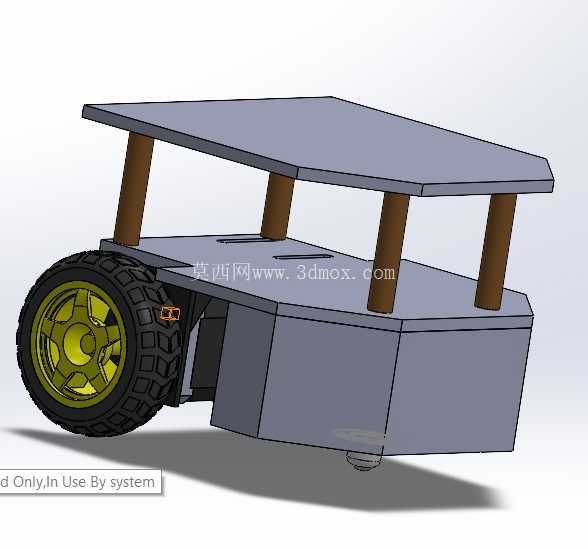

双层结构差速驱动循线移动小车结构设计

　　这款轮式移动载体的结构设计，核心面向教学实训、小型物料转运、固定路径巡检这类需要沿预设标识线自主行走的场景，整体采用双层板架式布局，在控制整机重心高度的同时，预留出充足的上层空间用于搭载功能模块，不管是加装传感器阵列、小型机械执行端还是控制电路板，都能找到合适的安装位置，不会出现走线干涉或者部件挤压的问题。从驱动形式来看，采用双侧轮独立驱动的差速方案，搭配大纹路橡胶轮胎，轮毂做了轻量化的辐条式结构，既保证了轮胎与地面的接触摩擦力，避免在光滑地坪或者轻微起伏的地面出现打滑空转，也能通过两侧轮的转速差直接实现转向、原地回转动作，不需要额外加装转向舵机结构，减少了传动环节的故障点，后期维护时只需要单独检查驱动轮的连接状态即可。

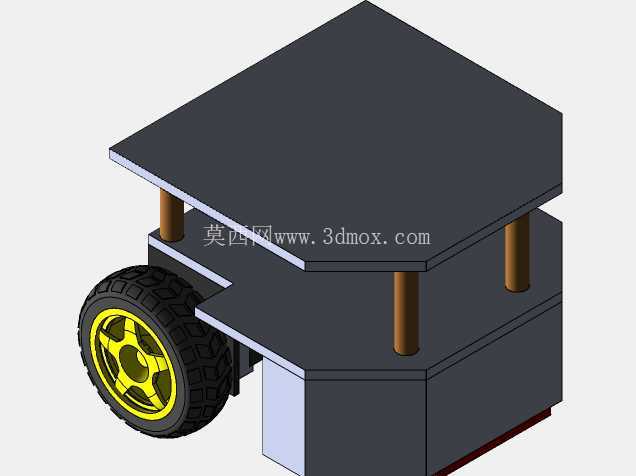

　　机架部分采用立柱支撑的双层平板结构，四根圆柱形支撑柱均匀分布在两层板的边角位置，受力均匀不会出现单侧形变，下层板主要用来容纳驱动电机、电池组这类重量偏大的部件，把整机重心压低到靠近轮轴的高度，行走过程中即使加减速或者转向，也不会出现侧翻的风险；上层板为完整的平面安装位，边缘做了轻微的切角处理，避免尖锐边角在装配或者调试过程中剐蹭线路或者操作人员。从安装边界来看，整机的宽度控制在两个驱动轮外侧的包络范围内，长度方向预留了前后传感器的安装凸台位置，不管是加装红外循线模块还是视觉识别摄像头，都能保证检测范围覆盖到车体正前方的循线标识，不会被机架结构遮挡。

　　设计过程中优先考虑了装配的便捷性，所有板件与支撑柱的连接都采用直插式定位加紧固件锁紧的方式，不需要复杂的工装就能完成整机拆装，驱动轮与电机输出轴的连接采用同轴直连结构，省去了同步带或者齿轮传动的间隙误差，行走时的位置控制精度更高。针对实际使用场景的需求，底盘下方预留了循线传感器的安装高度空间，保证传感器与地面的距离处于最佳检测区间，不会因为地面轻微起伏刮碰传感器探头，也不会因为距离过远导致检测灵敏度下降。轮胎的选型兼顾了室内地坪与普通硬质户外路面的使用需求，橡胶胎面的纹路深度适中，既不会在光滑瓷砖地面留下压痕，也能在水泥路面提供足够的抓地力，轮毂与轮胎的配合采用过盈压装结构，长期行走不会出现轮胎脱圈的问题。

　　两层板之间的立柱高度经过反复校核，既给下层的驱动电机、接线端子留出了足够的接线操作空间，也不会因为层间距过大导致整机高度过高，影响行走稳定性。整体结构没有多余的冗余设计，所有部件的位置都围绕功能需求排布，驱动轮的安装位置靠近整机重心的纵向中心位置，转向时的转动惯量更小，动作响应更灵敏，不管是做直线循线还是弯道跟随，都能保持平稳的行走姿态，不会出现大幅的晃动。对于需要做二次开发的使用者来说，上层平板的安装孔位可以根据实际搭载的模块灵活调整，不需要对主体机架做大规模的修改，下层的电池安装位可以适配不同容量的方形电池组，供电线路可以沿着支撑柱内部或者侧边走线，整体线路排布整齐，不会出现线路垂落刮碰到地面或者轮组的问题。
