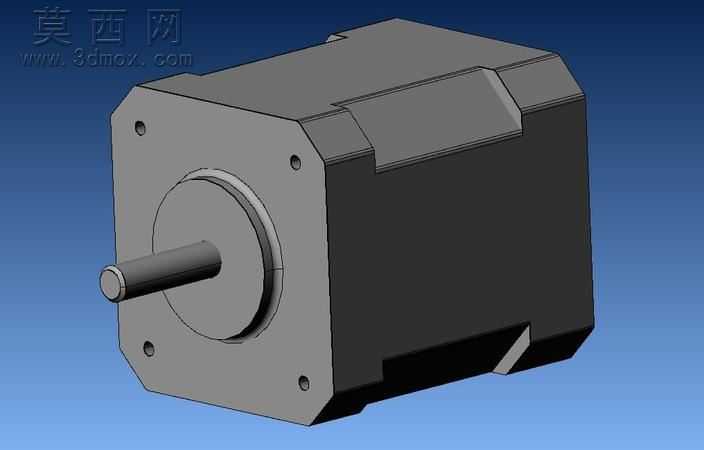

42BYGH118-01B步进电机三维结构设计

本模型为42BYGH118-01B型步进电机的三维参数化建模成果，建模过程严格遵循该型号步进电机的实际外形尺寸与装配规范，在三维建模软件中完成全结构的数字化复刻。建模阶段首先搭建电机主体的基准坐标系，以输出轴的中心轴线为核心装配基准，依次完成前端盖、定子壳体、后端盖、输出轴的特征构建：前端盖部分通过拉伸、切除特征完成四个安装孔的精准定位，孔位间距、孔径参数完全匹配实物安装标准，同时还原了前端盖与输出轴配合的轴台结构，对轴端的倒角、轴肩的过渡圆角都做了精细化处理，保证装配干涉检查的准确性。定子壳体部分还原了实物的切边方形结构，壳体表面的散热平面、边角的过渡倒角都按照实际工艺特征建模，壳体壁厚、内部腔体尺寸严格对应定子组件的装配空间，保证虚拟装配时定子、转子组件可完全适配。输出轴部分还原了轴身的台阶结构，对轴与轴承配合的轴段、轴伸端的尺寸公差带在建模时做了对应预留，同时还原了轴端的平面特征，匹配实际使用时联轴器的安装需求。材质渲染阶段，前端盖与输出轴赋予金属哑光钢材质，调整材质粗糙度模拟机加工后的金属质感，定子壳体赋予黑色哑光工程塑料或喷塑金属材质，还原实物的表面质感，渲染时采用柔和的工业展示打光，通过多角度光源凸显电机各部分的结构轮廓与装配关系，避免阴影过重遮挡结构细节。设计思路上以还原实物的装配可行性为核心，所有特征的构建都服务于后续的虚拟装配验证、机构运动仿真需求，模型可直接用于自动化设备的整体装配布局，帮助工程师在设备设计阶段完成电机安装位的干涉检查、传动链路的匹配验证，无需额外调整模型尺寸即可导入各类机械设计软件进行后续开发。模型整体结构完整，各部件的装配关系清晰，没有冗余特征，在保证结构还原度的同时控制了模型的面数，兼顾了展示效果与工程使用的流畅性。
