黄铜U型挂锁全套机械加工图纸设计

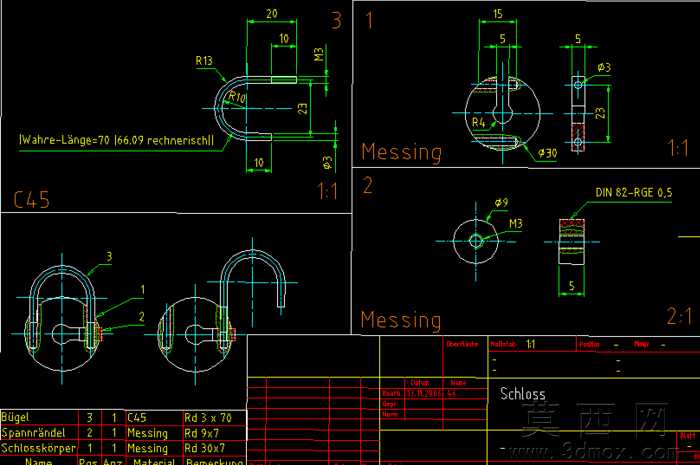

本套图纸围绕黄铜材质U型挂锁的全结构展开设计，采用AutoCAD完成二维工程图绘制，完整覆盖锁梁、锁芯套、锁体三大核心零件的尺寸标注与装配关系。建模阶段先依据挂锁的实际使用场景确定整体尺寸边界，锁梁采用R10与R13的圆弧过渡结构，既保证弯折处的结构强度，又避免锐角带来的使用安全隐患，直段部分标注M3螺纹规格与10mm、20mm的分段尺寸，明确加工时的切削余量与公差范围。锁体部分以Φ30的圆形为基础轮廓，内部预留Φ9的锁梁安装孔与M3的锁紧螺纹孔，5mm的壁厚设计兼顾黄铜材料的铸造特性与整体抗冲击性能，图纸中1:1与2:1的比例区分，分别对应总装视图与局部细节放大视图，方便加工人员快速核对关键尺寸。材质标注明确锁梁、锁芯套均采用黄铜（Messing）加工，利用黄铜耐磨、耐腐蚀的特性提升锁具的户外使用寿命，表面粗糙度与倒角标注（C45）明确了后续机加工的工艺要求，避免装配时出现毛刺卡滞问题。图纸右下角的明细栏完整罗列各零件的名称、数量、材料与对应图号，总装视图清晰展示三个零件的装配层级与配合间隙，DIN82-RGE0.5的标准标注明确了锁芯部位的行业规范，确保零件具备通用互换性。设计过程中优先考虑加工可行性，所有圆弧、孔位尺寸均适配常规车床、铣床的加工参数，无特殊工艺要求的异形结构，能够有效降低批量生产的加工成本，同时各视图的投影关系严格遵循机械制图国家标准，尺寸链闭合无冗余标注，能够直接作为生产加工的技术依据。
