水泥厂厂区压缩空气输送管路布局设计

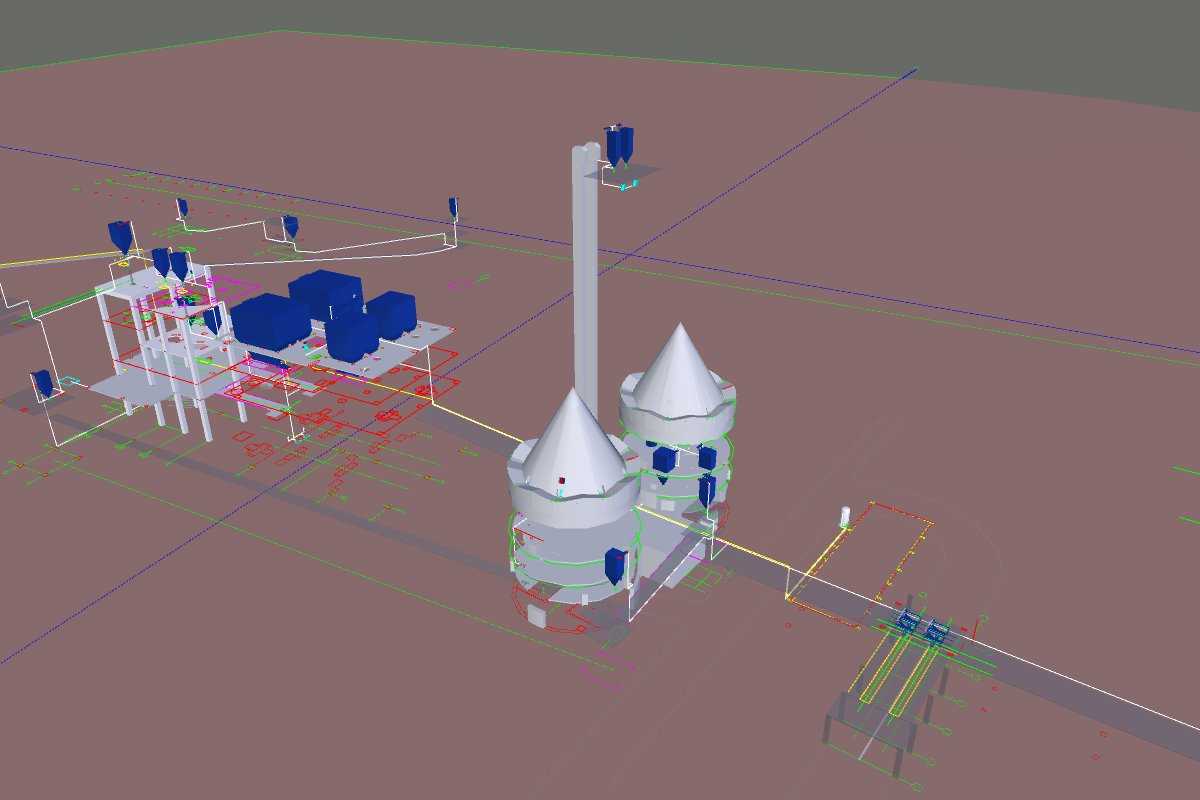

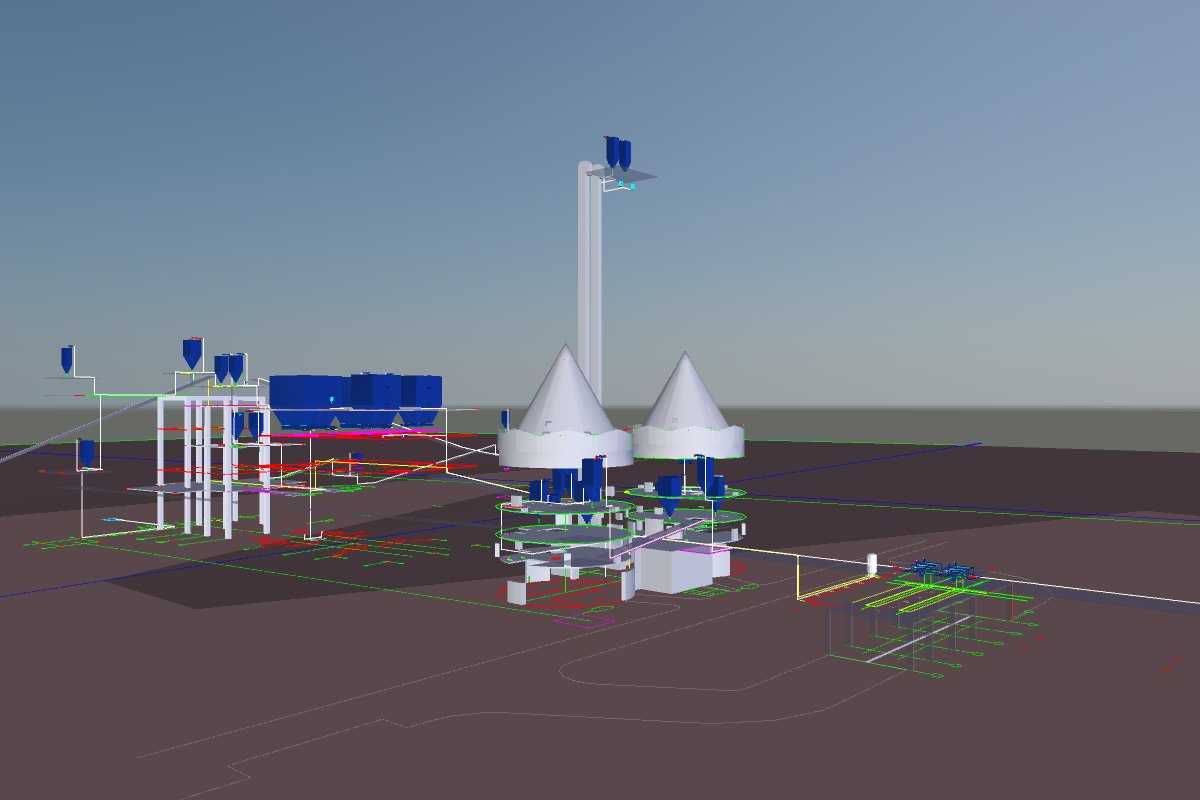

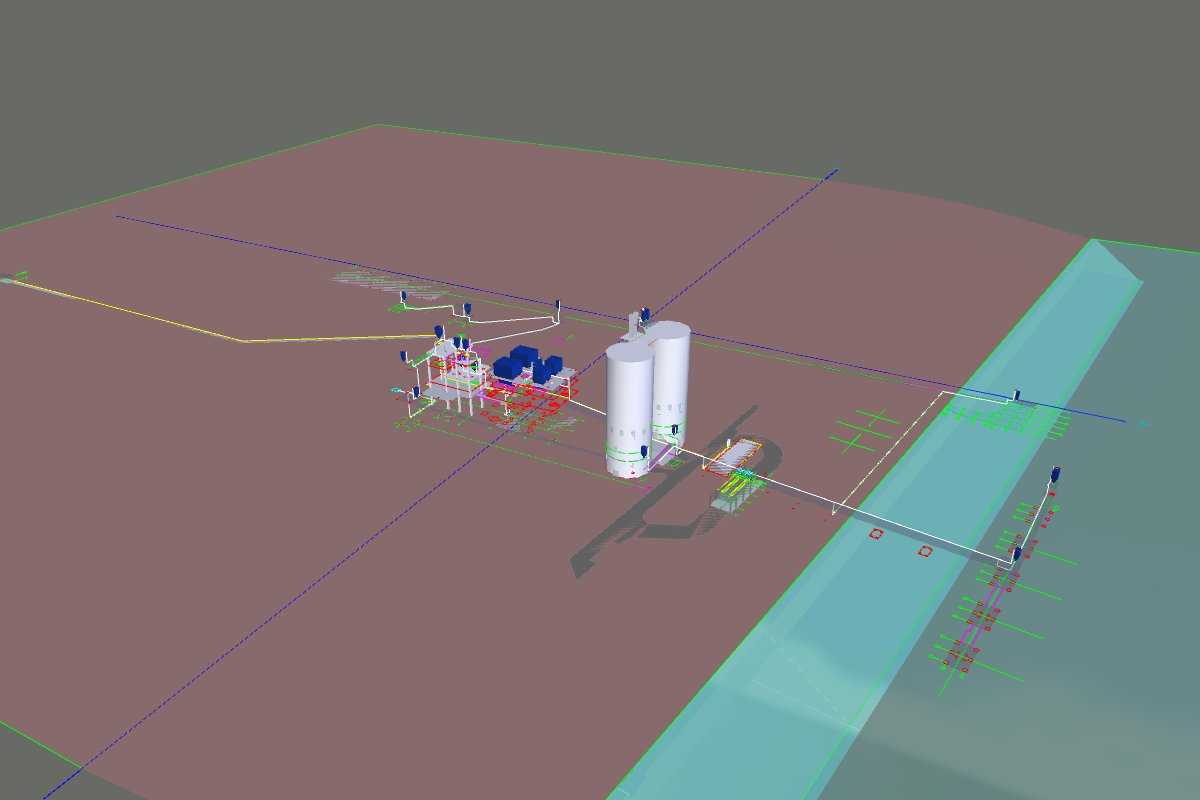

　　这套三维布局还原的是水泥生产厂区内的压缩空气输送管网，覆盖从空压站出气端到各用气终端的全路径走向，建模时完全参照厂区总平的坐标基准搭建，所有管线的标高、转弯半径、支吊架点位都对应现场施工的实际要求。从应用场景来看，水泥生产环节里大量气动执行机构、袋式除尘器的脉冲清灰、熟料散装装车的气动闸板、水泥筒仓的破拱装置都依赖稳定的压缩空气供给，这套管网的设计直接关系到整条生产线的气动系统运行稳定性，一旦管路压损过大或者布局存在死角，很容易出现终端用气压力不足、冬季冷凝水积聚堵塞管路的问题。

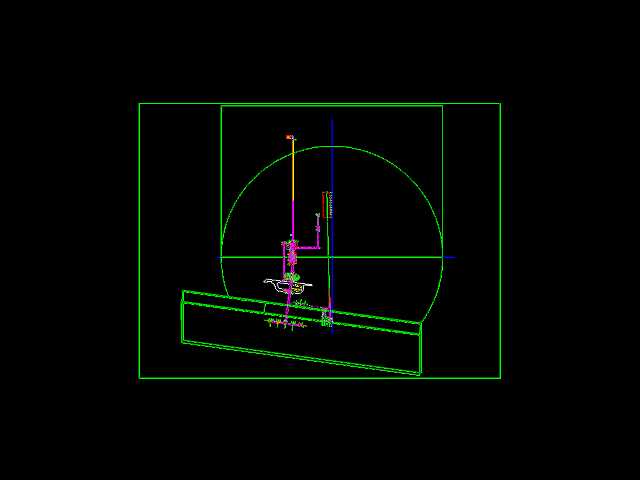

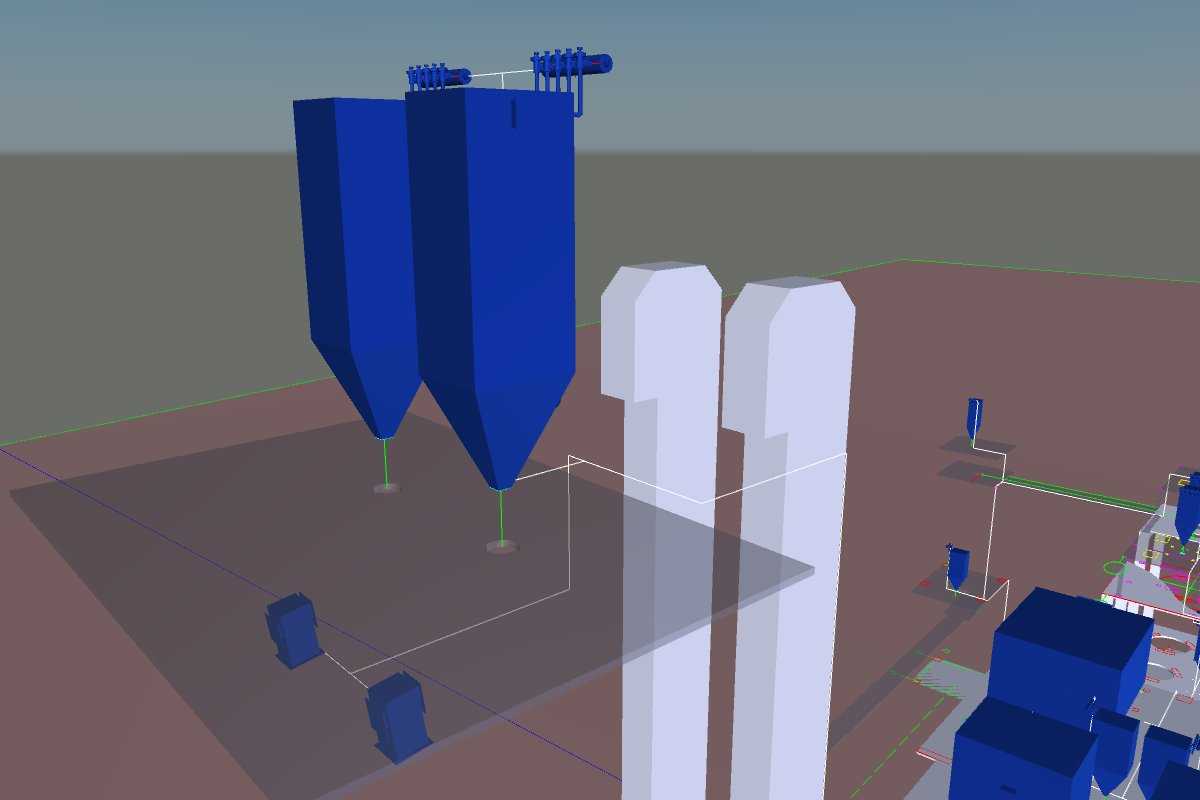

　　设计过程中首先梳理了各用气点的耗气量与压力要求，水泥磨喂料环节的气动阀门属于间歇用气，单次动作耗气量不大但响应速度要求高，因此该支路的管路通径选择上做了冗余，避免长距离输送后压力波动影响阀门动作时效；熟料散装装载区域的用气点集中在装车工位的气动开关与收尘罩提升机构，作业时存在多工位同时用气的情况，因此该段主管路做了扩径处理，同时在靠近散装区的位置预留了储气罐接口，用来平衡用气峰值时的压力波动。筒仓区域的破拱装置用气属于脉冲式大流量用气，管路走向特意避开了仓顶的检修通道，同时顺着仓壁的爬梯侧边布置支吊架，既减少了管路的悬空跨度，也方便后期运维人员对管路进行巡检维护。

　　从安装边界来看，所有架空管路的最低标高都满足厂区内运输车辆的通行要求，跨越厂区道路的管段底部净空留足了重载水泥罐车的通行高度，避免车辆剐蹭管路；靠近生产车间的管段与热力管道保持了足够的安全间距，防止热力管道的高温辐射导致压缩空气管路内的冷凝水提前汽化，影响下游用气设备的使用寿命。管路的转弯处全部采用大曲率半径的弯头，减少压缩空气输送过程中的压损，同时在管路的最低点都设置了排水阀接口，方便定期排放管路内积聚的冷凝水，避免冬季低温时冷凝水结冰堵塞管路。

　　整个管网的布局还考虑了后期厂区扩建的预留接口，在主管路的末端预留了带阀门的接驳口，后续新增生产线的用气支路可以直接接驳，不需要对现有主管路进行大规模切割改造。包装和发货区域的支管路顺着车间的立柱排布，不占用车间内的物料输送通道，同时每个用气工位都单独设置了截止阀，单个工位检修时不需要关停整条支路的气源，减少对其他工位正常生产的影响。建模时对管路上的阀门、法兰、支吊架都做了等比例还原，能够直接用来指导现场的管路预制与安装排布，提前排查管路与厂区内其他构筑物、输送设备的干涉问题，避免现场施工时出现管路碰撞需要返工的情况。
