建筑施工独立落地式脚手架三维结构

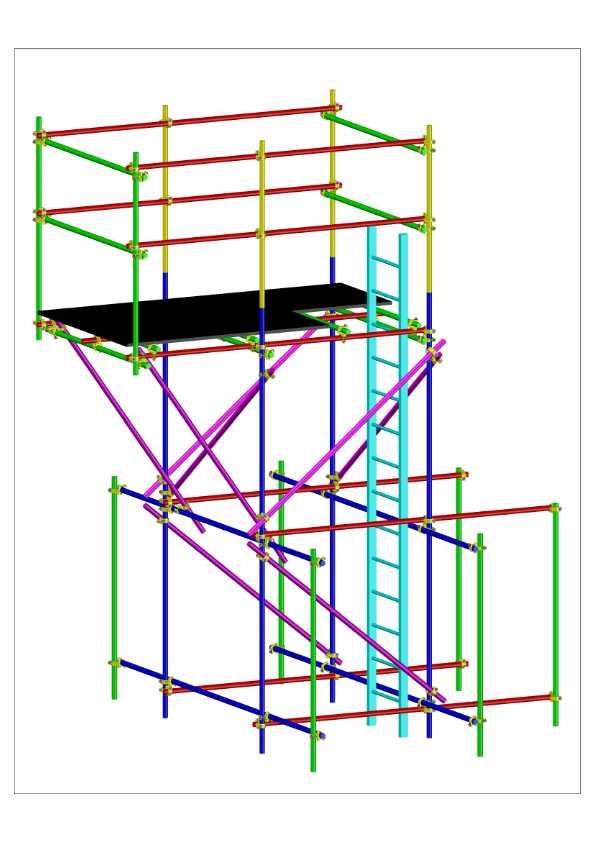

　　这套独立脚手架结构主要适配建筑施工阶段的局部登高作业需求，常见于外墙局部修补、设备安装登高、楼层临边临时作业、小型构件安装等无法搭设大面积满堂脚手架的场景，区别于连墙搭设的外脚手架，这套独立架体无需依托建筑主体结构拉结，可在平整硬化的施工场地上独立完成搭设，适配厂区设备检修、户外小型构筑物施工、场馆内部局部装修等无墙体可依托的作业场景。从结构组成来看，架体采用多规格杆件拼接，竖向立杆作为主要承重构件，承担作业层的全部竖向荷载，立杆底部设置落地支撑端，可搭配垫板分散对地面的压强，避免局部沉降导致架体失稳；水平方向设置多道横杆，通过扣件与立杆紧固连接，既约束立杆的水平位移，也为后续铺设作业脚手板提供支撑基础，每道横杆的步距按照常规施工操作的人体工学高度设置，保证作业人员站立操作时的空间合理性。

　　架体的侧向稳定性依靠多组斜向剪刀撑实现，斜杆沿架体立面交叉布置，覆盖架体的主要受力立面，将竖向荷载产生的水平分力传递至地面，避免架体在侧向受力时发生倾覆，斜杆与立杆、横杆的连接节点均设置在杆件交点附近，保证力的传递路径直接，减少节点处的附加弯矩。架体一侧集成了直爬梯通道，爬梯步距符合人员登高的抬脚高度要求，爬梯两侧与架体立杆紧固连接，无需额外设置独立梯道支撑，作业人员可通过爬梯直接抵达作业层，爬梯与作业层的衔接处设置了过渡平台，避免上下梯时踩空。

　　作业层铺设满铺脚手板，脚手板与下方横杆通过绑扎件固定，防止脚手板滑移，作业层周边设置两道水平防护栏杆，栏杆高度符合高处作业的防护要求，可有效防止作业人员从作业层边缘坠落，防护栏杆外侧可根据实际需求挂设安全网，进一步提升防护性能。设计过程中首先明确了架体的独立承载属性，没有设置连墙件的安装接口，因此在架体的高宽比控制上做了针对性优化，将架体的平面尺寸与搭设高度控制在独立架体的稳定允许范围内，避免高宽比过大导致架体在风荷载或人员侧向倚靠时失稳；杆件的排布优先考虑通用脚手架杆件的适配性，所有立杆、横杆、斜杆均采用常规脚手架通用管径，可直接使用施工现场的现有杆件进行搭设，无需定制特殊规格构件，降低现场搭设的物料成本。

　　节点设计上，所有杆件的连接位置均预留了标准扣件的安装空间，避免杆件交叉干涉导致扣件无法紧固，每个连接节点的杆件交汇数量控制在扣件可夹持的范围内，保证节点连接的可靠性。从安装边界来看，这套架体的搭设对地面的要求为平整硬化的混凝土地面或夯实的素土地面，地面承载力需满足架体满载时的压强要求，搭设时需先确定立杆的定位点，保证立杆的垂直度偏差在允许范围内，再依次搭设扫地杆、第一步横杆、斜撑杆，逐层向上搭设至作业层高度，最后铺设脚手板、安装防护栏杆与爬梯；架体的平面尺寸可根据实际作业面的大小调整，当前结构的搭设范围可覆盖3-5米宽度的作业面，搭设高度适配两层以内的登高作业需求，若需要更高的搭设高度，可在现有结构基础上增加缆风绳拉结，进一步提升架体的侧向稳定性。实际使用过程中，作业层的荷载需控制在均布荷载允许范围内，避免集中堆载超过单根立杆的承重极限，搭设完成后需检查所有扣件的紧固力矩，保证节点无松动，斜撑杆无缺失，爬梯与防护栏杆安装到位后方可投入使用；这套架体的优势在于搭设灵活，无需依托建筑结构，可快速拆装转场，适用于作业点分散、搭设周期短的临时施工场景，相比大型脚手架搭设效率更高，物料投入更少，同时结构受力清晰，所有构件均为施工现场通用件，维护与替换都十分便捷。
