轻金属焊接结构承托料箱

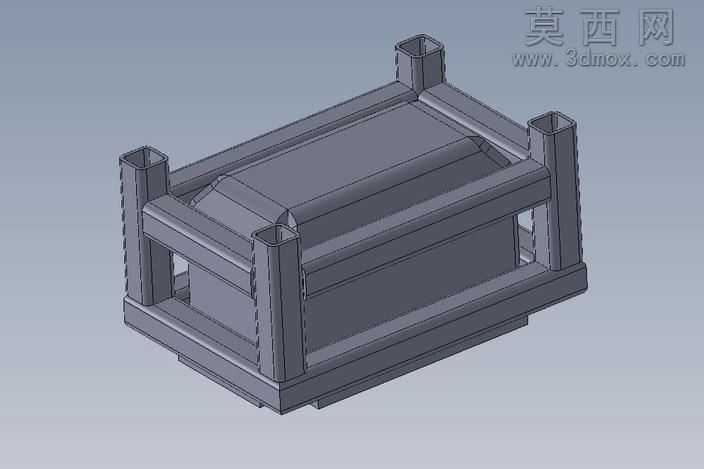

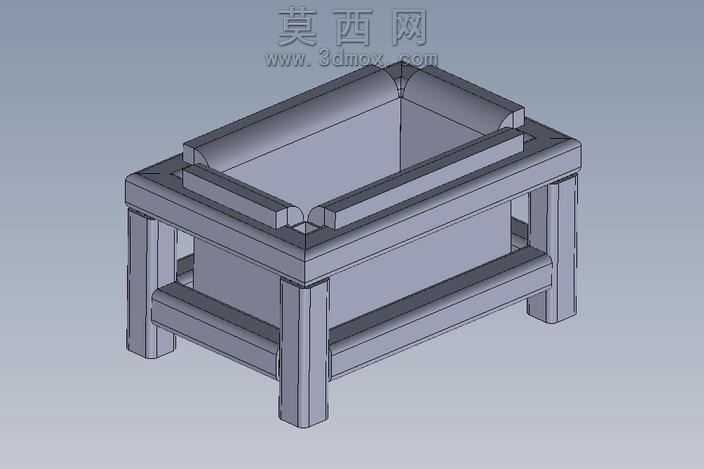

该作品为轻金属焊接成型的承托料箱结构，整体采用三维参数化建模方式完成全流程设计，建模过程中优先保证各焊接构件的尺寸精度与装配契合度，对框架方管、箱体围板、支撑腿等独立构件分别进行特征建模，通过拉伸、切除、倒角等基础特征命令完成单体零件的细节构建，再按照实际焊接工艺的拼接逻辑完成虚拟装配，还原真实焊接作业的拼接顺序与连接位置。模型渲染阶段采用哑光金属材质赋予所有构件，还原轻金属焊接件的真实质感，未添加多余的装饰性材质效果，重点突出结构本身的几何特征与连接关系，渲染视角选择等轴测视角，可同时展示料箱的顶部开口形态、侧面框架结构与底部支撑布局，方便直观理解整体构造。结构设计上采用外框架承托内箱体的布局，外部由四根竖向支撑腿、上下两层横向围框组成稳定的支撑骨架，横向围框采用矩形截面型材，通过角部对接焊接形成闭合框架，上下两层围框分别对应箱体的底部承托位置与顶部限位位置，保证箱体放置后不会出现横向滑移；内部箱体为敞口式设计，侧壁与底部采用整板弯折后焊接成型，顶部边缘做卷边处理提升结构刚度，同时避免尖锐边角带来的安全隐患，箱体底部完全贴合下层围框的上表面，荷载可通过围框均匀传递到四根竖向支撑腿，再传导至放置地面。设计思路围绕轻量化与结构强度的平衡展开，选用轻金属作为原材料可在保证整体承载能力的前提下降低料箱自重，方便日常转运与位置调整，焊接连接的方式相比螺栓连接可减少配件数量，提升整体结构的整体性，避免长期使用后连接件松动的问题，所有焊接位置均预留了合理的焊道空间，符合实际焊接作业的工艺要求，不存在无法落地加工的虚设结构，模型的所有倒角、弯折半径均参考常规钣金加工与金属焊接的工艺参数设置，保证设计方案可直接对接生产环节。
