多瓣式伸缩旋转轴杆机械结构设计

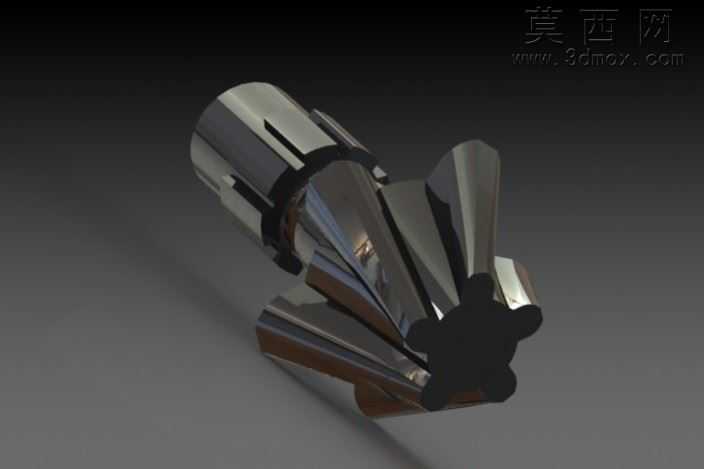

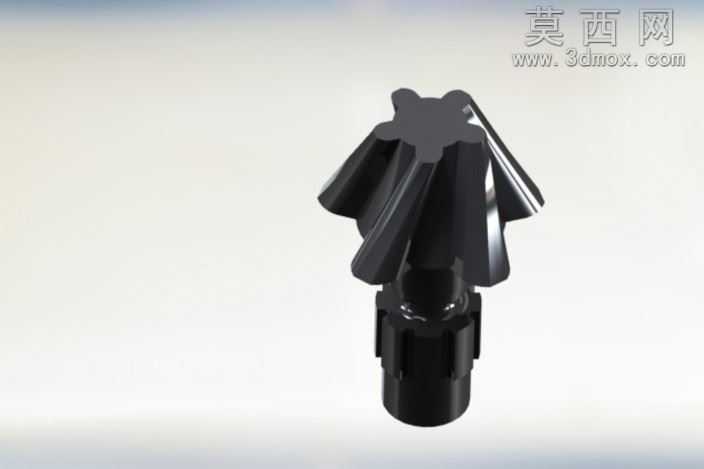

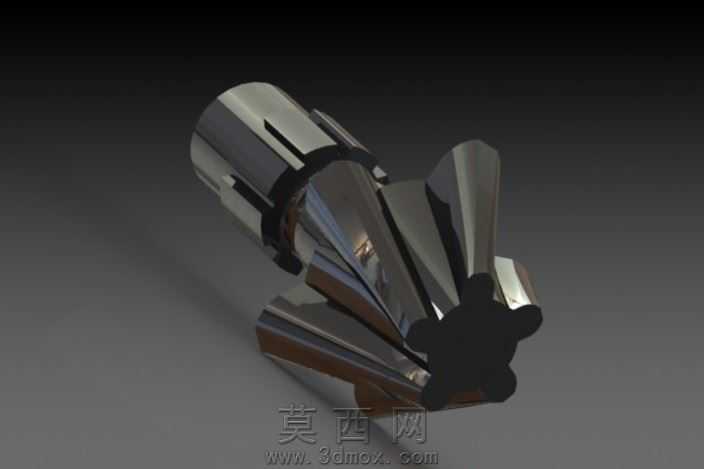

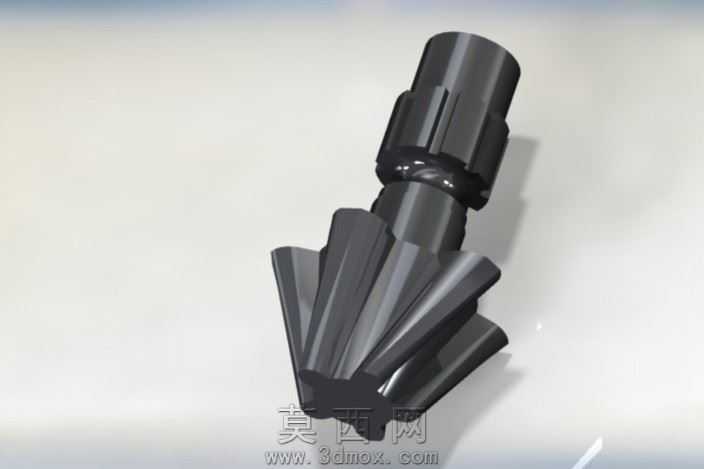

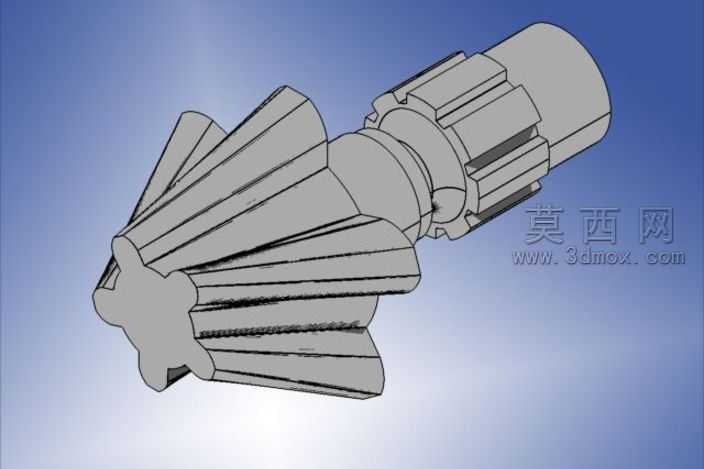

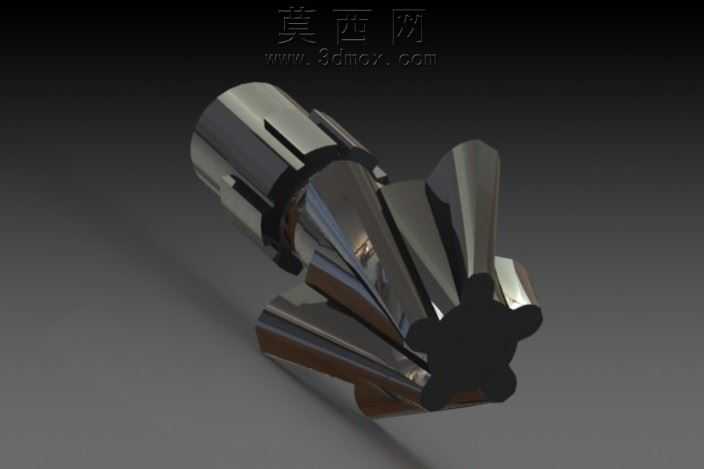

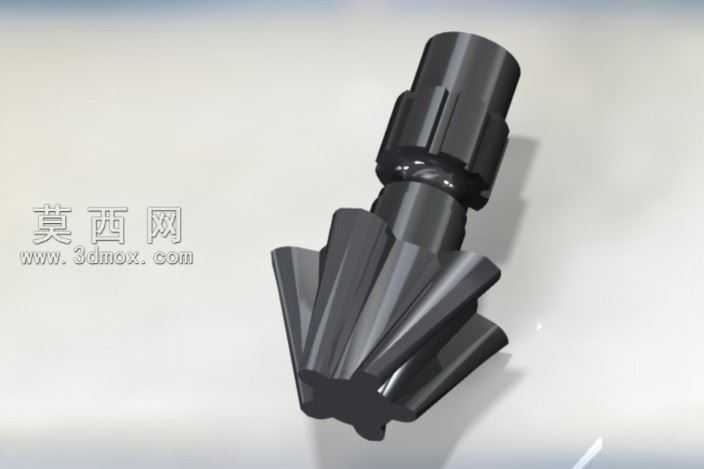

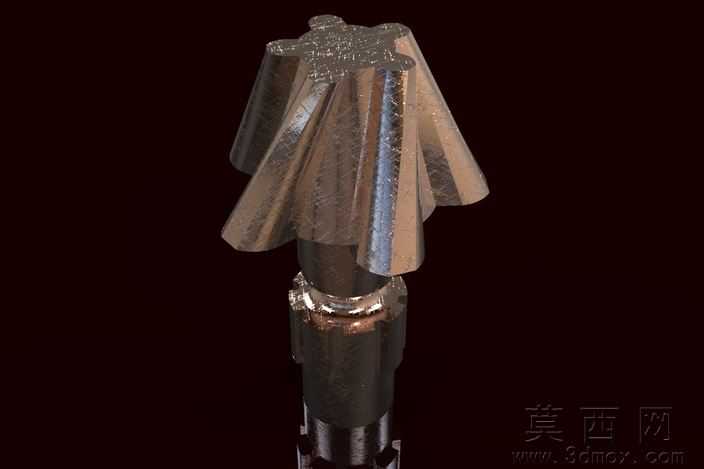

本作品为多瓣式伸缩旋转轴杆的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心轴孔为基准定位，通过旋转凸台命令生成轴杆的核心基体，再围绕中心阵列生成六组均匀分布的瓣状伸缩构件，每一组瓣体均通过拉伸、切除、倒角等特征命令完成细节处理，确保各瓣体与中心基体的配合间隙均匀，满足伸缩动作的行程需求。渲染阶段采用金属镀铬材质赋予整体构件，通过调整材质的反射率、粗糙度与环境贴图参数，还原金属构件的高反光金属质感，同时添加渐变灰色背景与定向光源，突出瓣体边缘的轮廓光影与曲面的明暗过渡，清晰展现结构的立体形态。结构设计上，该轴杆采用中心花键式配合结构，六组瓣体可沿中心轴的径向槽完成同步伸缩动作，同时可随中心轴整体做周向旋转，瓣体的曲面轮廓经过曲率连续优化，避免伸缩过程中出现卡滞，相邻瓣体之间预留0.1mm的装配间隙，既保证动作的顺滑度，又控制了结构的传动间隙。设计思路围绕伸缩旋转复合动作的实现展开，摒弃传统轴杆单一传动的结构形式，将多瓣式同步伸缩结构与旋转传动结构集成于一体，在建模过程中通过装配体干涉检查功能反复验证各动作位姿下的构件干涉情况，调整瓣体的曲面弧度与伸缩行程参数，确保伸缩至最大行程时瓣体不会脱离中心基体，旋转过程中各瓣体受力均匀，可适配需要复合传动动作的机械设备场景，整体模型的特征树逻辑清晰，参数可编辑，便于后续根据实际工况调整尺寸参数与结构细节。
