带污水坑泵浮子管道的升降站结构设计

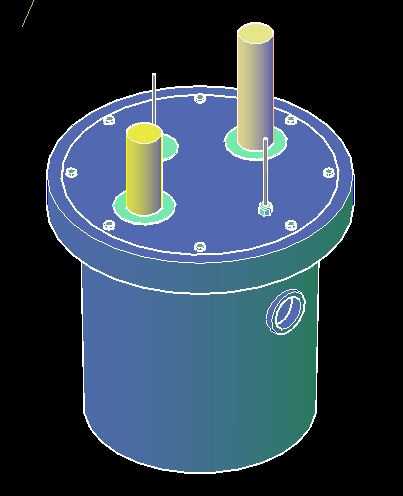

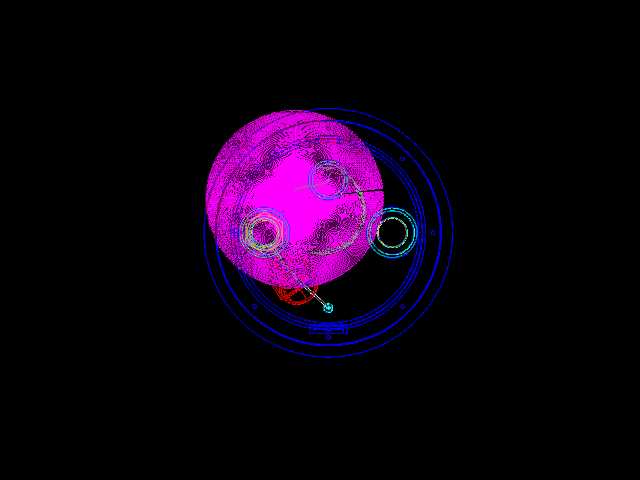

　　这款升降站结构主要面向低层建筑地下空间、小型商用场地的污废水提升排放场景，解决重力流排污无法覆盖区域的污水输送问题，常见于地下室卫生间、小型餐饮后厨、地下商超配套排污点位，当场地排水点位低于市政排污管网液位时，依靠这套集成式结构完成污水的暂存、提升与加压输送，避免低洼区域污水积存倒灌。整体采用立式圆柱罐体作为核心承载结构，罐体顶部采用法兰式盖板设计，盖板周向均匀布置紧固螺栓孔，安装时通过螺栓压紧密封垫片实现罐体与盖板的静密封，防止污水渗漏与异味散逸，这种法兰连接的设计也方便后期开盖检修内部组件，无需整体拆解管路。

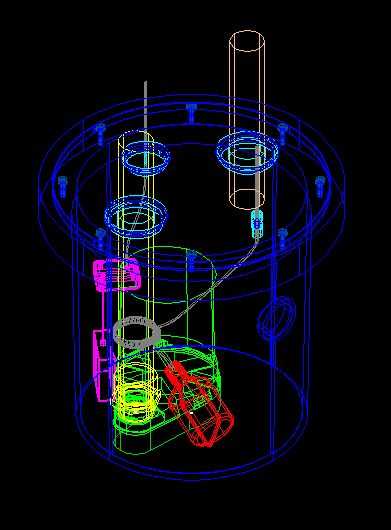

　　罐体侧面预留的侧向接口为污水进水接口，安装时可直接对接场地内的卫生器具、排水地漏的来水管路，进水口的高度设置在罐体中上部，避免进水直接冲击罐底沉积的污物，同时减少进水过程中产生的气泡与扰动，降低浮子检测部件的误触发概率。顶部盖板上集成布置的两个立式筒体结构，其中大直径筒体为污水提升泵的安装位，泵体采用立式液下安装形式，泵体底部延伸至罐底污水坑位置，污水坑为罐体底部下凹的集污结构，能够将罐内的污水汇集到泵吸入口位置，避免罐底残留污物沉积无法排出，小直径筒体为浮子导向安装位，内置的浮子组件沿导向杆上下浮动，实时检测罐内的污水液位高度，当液位达到设定启泵高度时，浮子触发信号启动提升泵，将罐内污水通过压力出水管路输送至市政排污管网，当液位下降到停泵高度时，浮子触发信号停止泵组运行，实现排污过程的自动控制，无需人工值守操作。

　　盖板上另外设置的两个细杆结构为通气与辅助检测接口，通气接口用于平衡罐体内外的气压差，避免泵组启停过程中罐内产生正压或负压影响进水与排水效率，辅助检测接口可根据使用需求加装超高液位报警开关，当主浮子故障导致液位持续升高时触发报警信号，提醒运维人员及时排查故障。建模过程中优先保证各部件的安装配合边界，法兰盖板的螺栓孔位置与罐体顶部法兰的孔位完全同轴对应，泵体安装位的内径与常用立式排污泵的安装法兰尺寸匹配，浮子导向杆的安装位置避开泵体的出水路径与进水水流方向，减少水流波动对浮子检测精度的影响。罐体的整体外径与高度比例经过优化，在满足有效储水容积的前提下尽量缩小占地面积，适配狭小地下空间的安装需求，安装时仅需在地面预留对应尺寸的安装基础，将罐体固定后对接进出水管路与电控线路即可投入使用，无需额外搭建复杂的混凝土集水池，大幅减少现场施工的工作量与施工周期。内部管路的走向设计充分考虑水力流态，出水管路从泵体出口向上延伸穿过盖板后外接压力管路，管路穿盖板位置采用密封接头固定，避免污水从管路穿孔位置渗漏，罐内没有多余的结构凸起，减少污物挂附的概率，降低后期运维清理的频率。

　　浮子的行程范围经过匹配计算，启泵液位与停泵液位之间的容积差对应泵组的单次运行时长，避免泵组频繁启停影响使用寿命，同时超高液位的设置位置低于罐体进水口的下沿，防止液位过高从进水口倒灌。整个结构的所有过流部件都采用圆滑过渡设计，没有直角死角，避免污物在边角位置沉积板结，污水坑的下凹角度大于污物的自然滑动角度，保证沉积的污物能够顺利滑向泵吸入口被泵组带走。在三维建模过程中，各部件的装配关系完全按照实际安装顺序搭建，法兰密封面的配合间隙、螺栓的穿入空间、泵体的拆装预留空间都经过校验，确保后期实际生产装配时不会出现干涉问题，侧向进水口的法兰尺寸符合通用给排水管路的连接标准，可直接对接标准规格的给排水管材，无需额外制作转换接头。
