横河CA202电容式电磁流量计结构设计

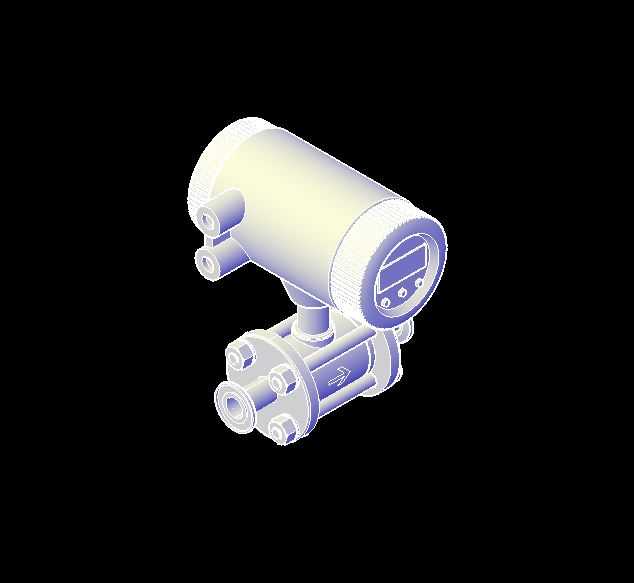

在化工、市政给排水、食品制药等涉及流体输送的工业场景中，流量检测是工艺管控、能耗核算、贸易结算环节不可或缺的测量手段，电容式电磁流量计凭借无接触检测、耐脏污介质、压损小的特性，在含杂质导电流体的测量场景中应用占比逐年提升。本次呈现的横河CA202 1.0°电容电磁流量计结构，完全按照工业现场实际安装需求完成三维建模，整体分为下部测量管段与上部变送显示表头两大模块，两模块通过竖向连接支架实现刚性固定，同时预留了信号传输线缆的穿装空间，避免现场布线时线缆外露受腐蚀或机械剐蹭。下部测量管段采用直通式流道设计，内壁无突出节流件，流体通过时不会产生额外压损，也不易滞留纤维、颗粒类杂质，适配污水、矿浆、腐蚀性酸碱液等多种复杂介质的测量需求；管段两端采用法兰连接结构，法兰螺栓孔的孔距、密封面粗糙度均匹配常规工业管道安装标准，可直接与同公称通径的工艺管道对接，安装时无需额外加工转接件，能有效缩短现场施工周期。上部变送表头采用圆筒式密封壳体，壳体侧面设置多组操作按键与显示窗口，窗口采用倾斜角度设计，方便操作人员站在管道旁平视读取瞬时流量、累计流量等参数，无需弯腰或登高凑近查看；表头壳体的防护等级满足户外露天安装要求，接线端口设置在壳体侧下方，配合防水格兰头可避免雨水顺着线缆渗入表头内部损坏电路元件。建模过程中充分考虑了设备的安装边界，测量管段的法兰外圆尺寸、表头的外径与整体高度均按照实际产品比例还原，预留了法兰螺栓安装的操作空间，同时兼顾了水平管道、垂直管道两种安装姿态的适配性，当安装在垂直管道上时，表头可通过连接支架的旋转结构调整显示方向，始终保持显示窗口朝向操作人员站立侧。结构设计上还考虑了后期维护需求，上部表头与下部测量管段的连接采用可拆卸式结构，现场校准或更换变送模块时无需拆卸整个管段，仅需松开连接紧固件即可将表头拆下，不会影响工艺管道的正常密封状态，大幅降低运维阶段的停机时间。测量管段上的流向标识采用凸台结构建模，安装时可直观判断介质流向与设备要求的流向是否一致，避免装反导致测量数据失准；管段上的电极安装位做了密封结构处理，保证电容检测信号的稳定传输，同时防止介质从电极安装位置渗漏。
