卧式火管锅炉工业设备三维设计

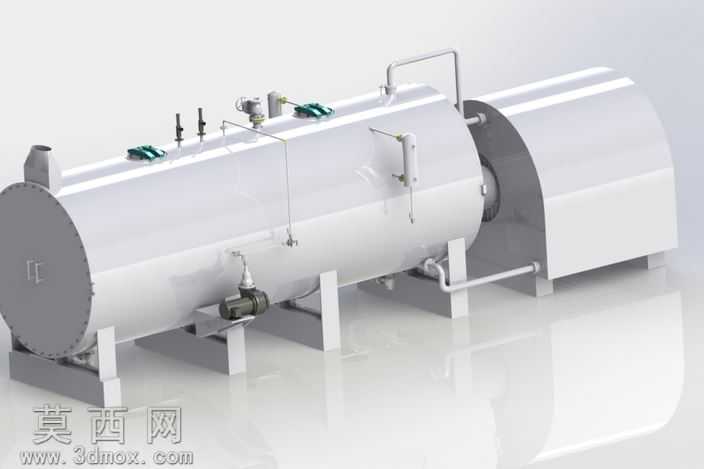

本模型为卧式火管锅炉的三维设计成果，建模过程严格遵循工业锅炉的实际结构比例，采用参数化建模方式完成整体构建。首先以卧式圆柱形锅筒为主体基础，通过拉伸、旋转等基础特征命令构建锅筒的内外壳体结构，精准还原锅筒两端的椭圆形封头结构，保证承压部件的结构合理性。在锅筒外部，依次完成各类接管、阀门、仪表的建模布局，包括顶部的安全阀、压力表接口、蒸汽出口接管，侧面的水位计组件、给水接管，以及底部的排污阀、燃烧器连接结构，所有外接部件均按照实际安装位置进行排布，还原设备的真实管路走向。模型还完整构建了锅筒底部的支撑鞍座结构，鞍座采用焊接式支座设计，通过加强筋结构提升支撑强度，同时还原了锅筒尾部的烟箱结构，烟箱采用圆弧过渡设计，保证烟气流通的顺畅性。材质渲染阶段，锅筒主体采用哑光白色金属漆材质，模拟工业锅炉的外保温层涂装效果，接管、阀门等部件采用银灰色金属材质，仪表表盘采用玻璃与塑料组合材质，支撑结构采用深灰色钢材材质，通过材质区分清晰展现设备的不同部件属性。渲染过程中采用柔和的工业场景光照，通过环境光遮蔽效果突出设备的结构层次，清晰展现各部件的装配关系与空间位置。设计过程中充分考虑火管锅炉的结构特点，锅筒内部预留火管排布的空间结构，外部管路布局符合操作与维护的空间需求，整体模型结构完整，细节丰富，可用于锅炉设备的结构展示、安装指导以及教学演示场景，能够直观展现卧式火管锅炉的整体构造与外部部件布局。
