PLC控制凸轮式喷砂设备三维设计

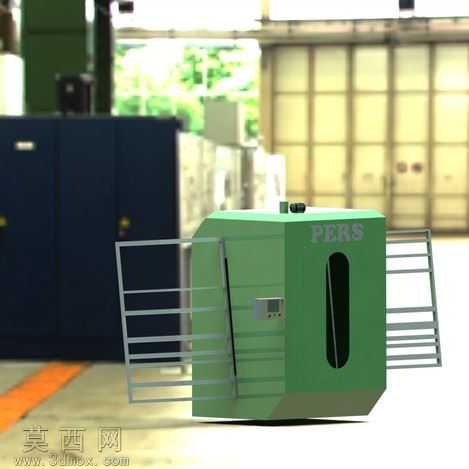

本模型为PLC控制的凸轮式喷砂加工设备，整体采用封闭式舱体结构设计，建模过程中先完成主体防护舱的轮廓搭建，舱体采用八边形切角造型，既保证内部作业空间充足，又减少边角应力集中，外表面做哑光绿色漆面材质设置，还原工业设备的真实涂装质感。舱体正面开设长椭圆形观察窗，嵌入高透钢化玻璃材质，边缘做黑色橡胶包边处理，兼顾观察视野与密封防护性能，侧面设置嵌入式操作面板，排布按钮、显示屏等控制元件，细节还原真实设备的交互布局。设备两侧延伸出金属格栅式工件输送架，采用镀锌方管焊接结构建模，格栅间距均匀适配常规工件的输送承载，架体做金属哑光银材质处理，表面添加轻微磨损纹理提升真实感。核心传动部分采用凸轮机构设计，建模时精准还原凸轮轮廓曲线，匹配PLC控制的往复运动逻辑，可实现喷砂工位的精准进给与节拍控制，传动部件做发黑处理材质设置，区分于舱体与输送架的外观质感。设备顶部设置警示灯与喷砂管路接口，底部做加厚支撑底座，保证整体结构的稳定性，建模过程中对各部件的装配关系做了严谨校验，确保运动部件无干涉，密封结构衔接合理。渲染阶段采用工厂车间实景作为环境背景，添加柔和的自然漫射光照，突出设备各部分的材质差异与结构层次，阴影做柔和处理避免生硬边界，整体效果贴近设备在实际生产场景中的真实状态，完整还原了该款喷砂设备从外部防护结构到内部核心传动的全部设计细节，可用于设备方案展示、结构优化参考以及相关教学演示场景。
