石油化工精馏塔操作支撑金属钢架结构

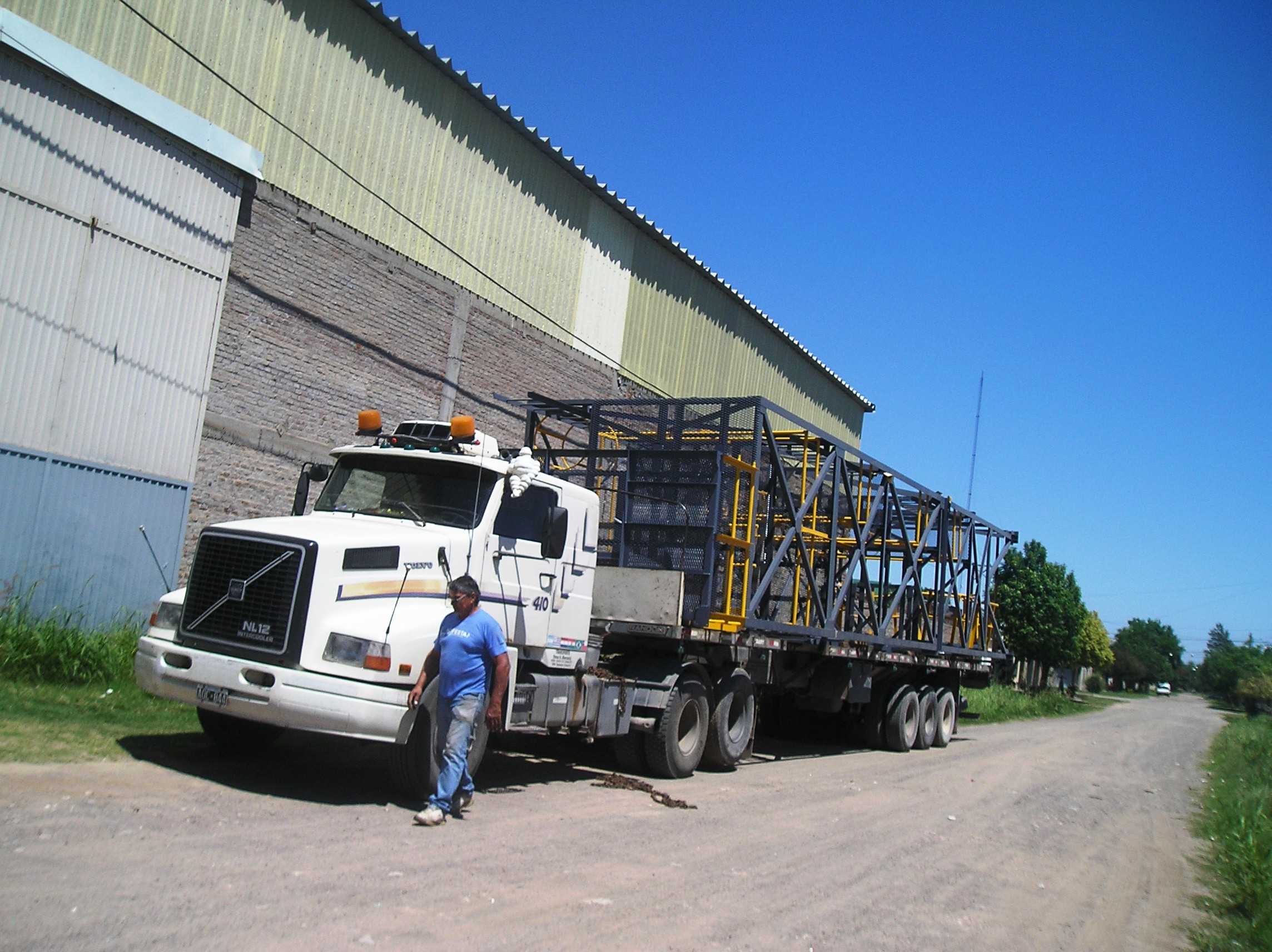

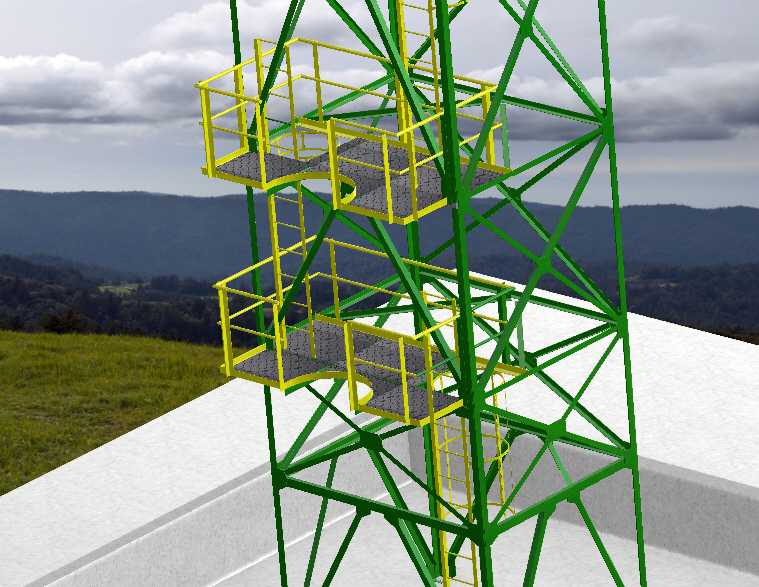

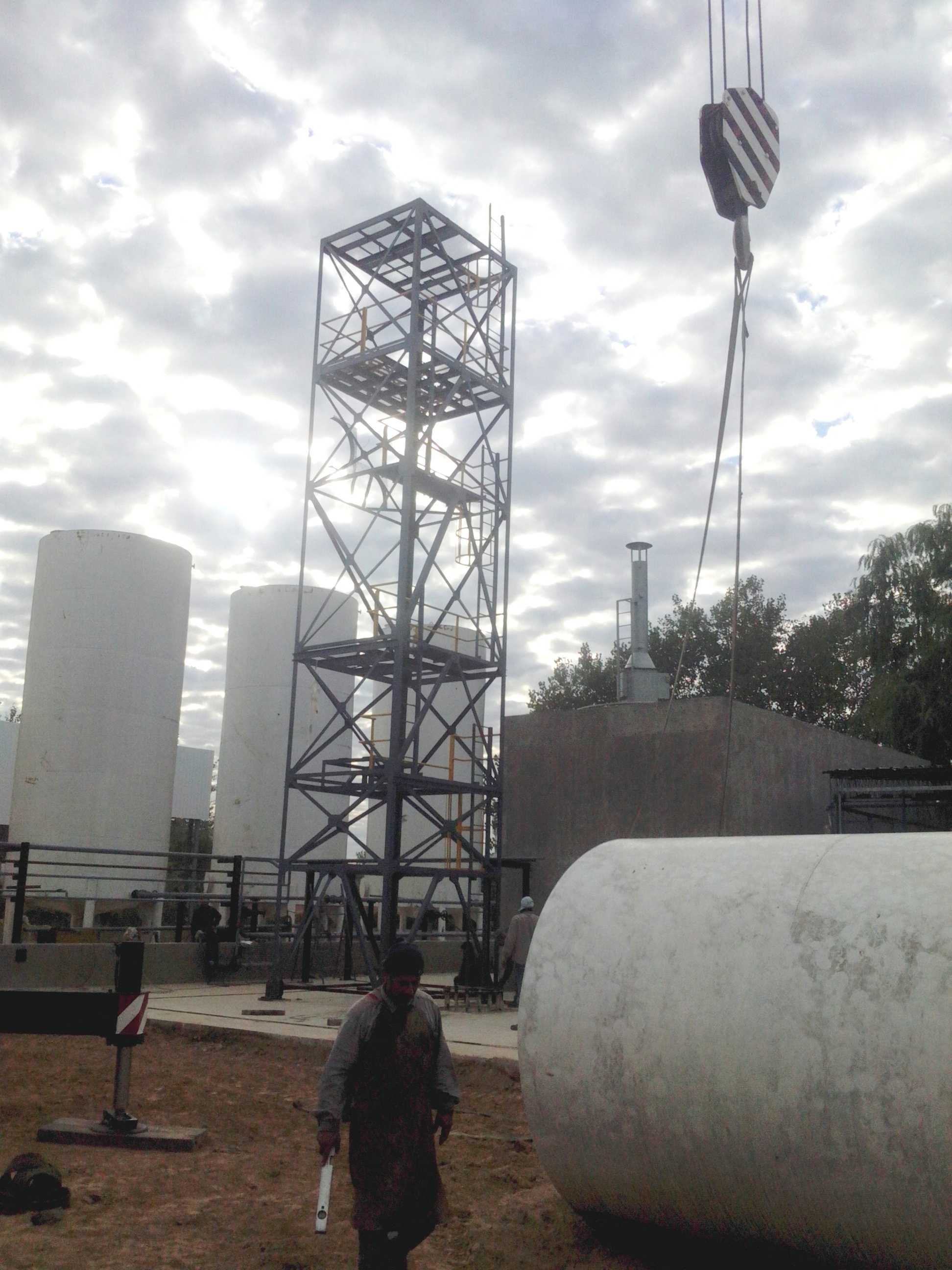

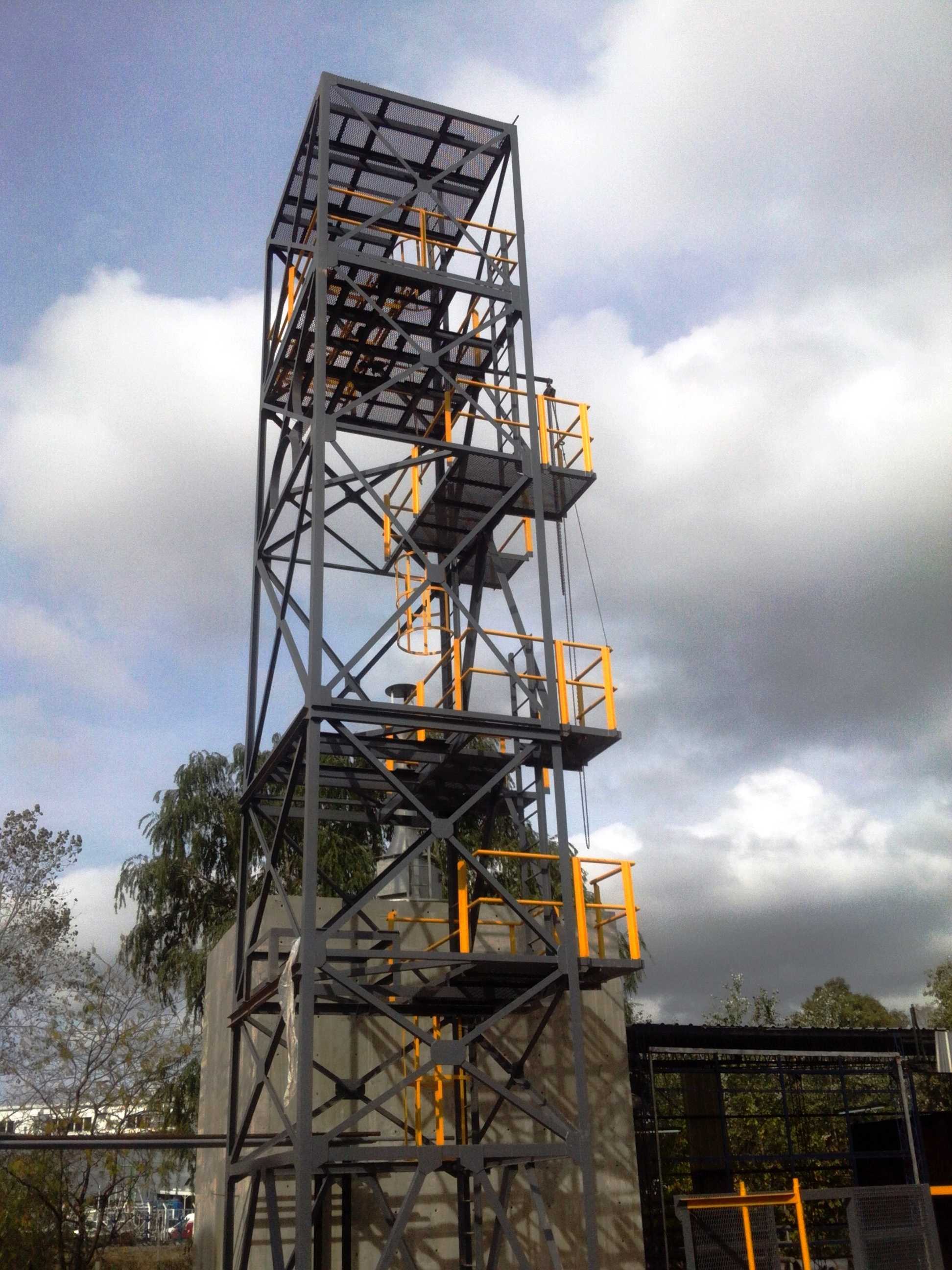

　　在石油炼化、天然气净化、煤化工等连续生产的化工装置区，精馏单元是物料分离提纯的核心工段，而精馏塔的配套金属支撑结构，是保障塔器附件操作、巡检、检修作业安全开展的必要配套设施，这类钢架结构并非简单的承重支架，需要结合塔器的安装高度、操作点位分布、现场巡检路线、检修荷载要求做针对性的结构设计。这套金属结构采用分层式框架设计，上下两层操作平台分别对应精馏塔不同高度的人孔、阀门组、仪表测点的操作位置，平台板面采用防滑格栅板设计，既可以降低结构自重，也能避免雨天、检修冲洗时平台面积水，格栅的开孔尺寸兼顾防滑性能与坠物防护要求，避免小型工具、紧固件从平台缝隙掉落至下层作业区。

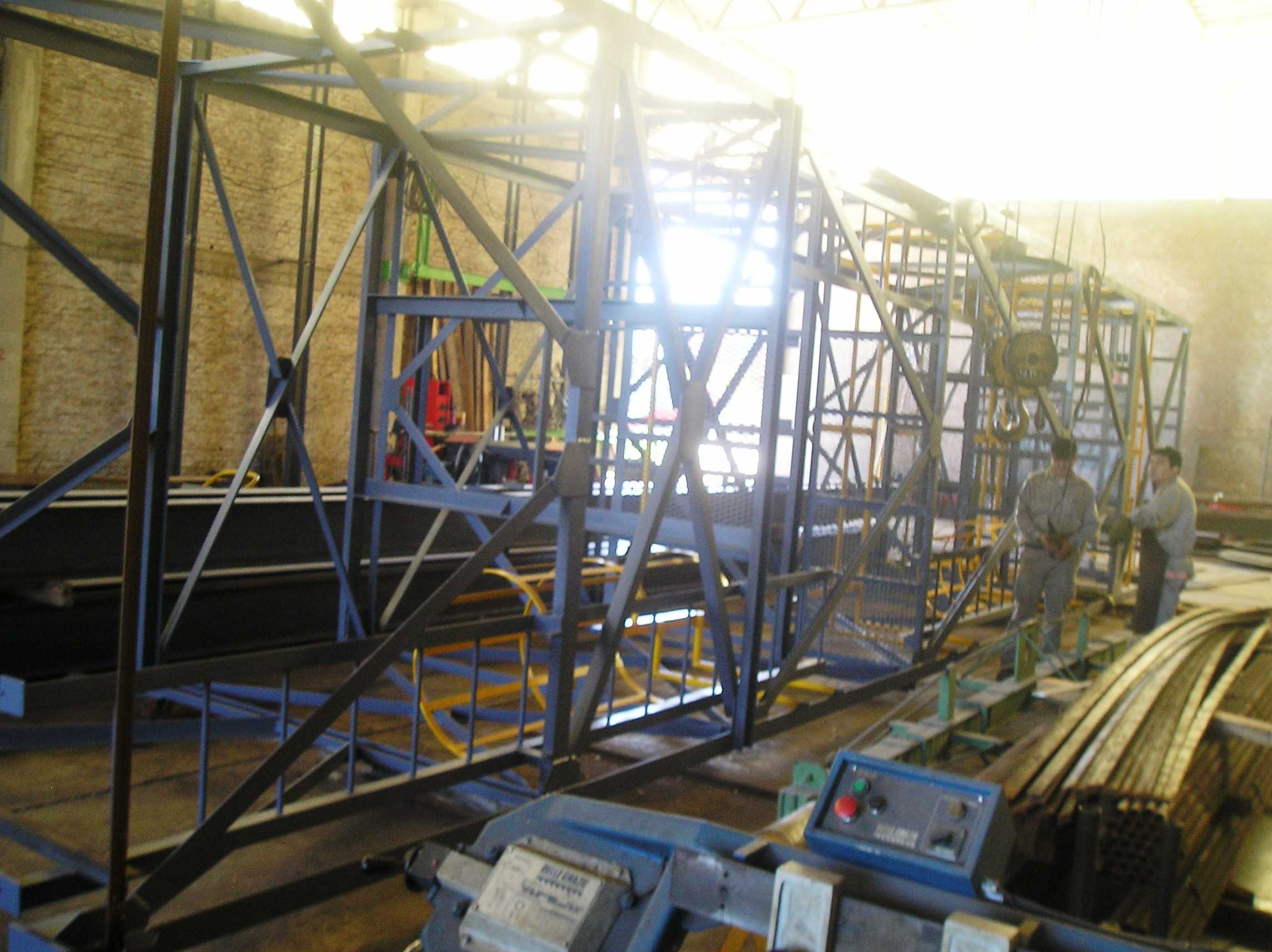

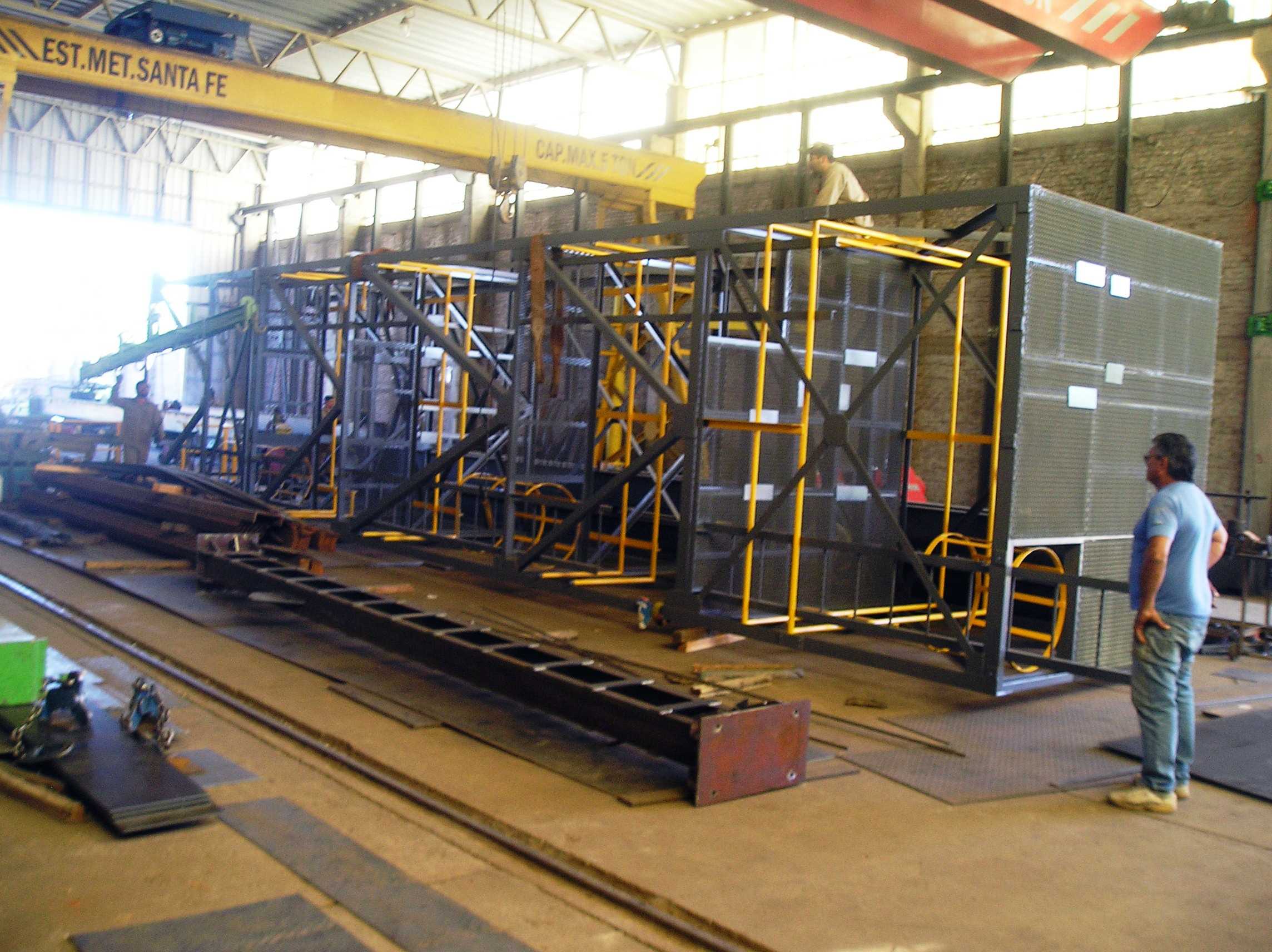

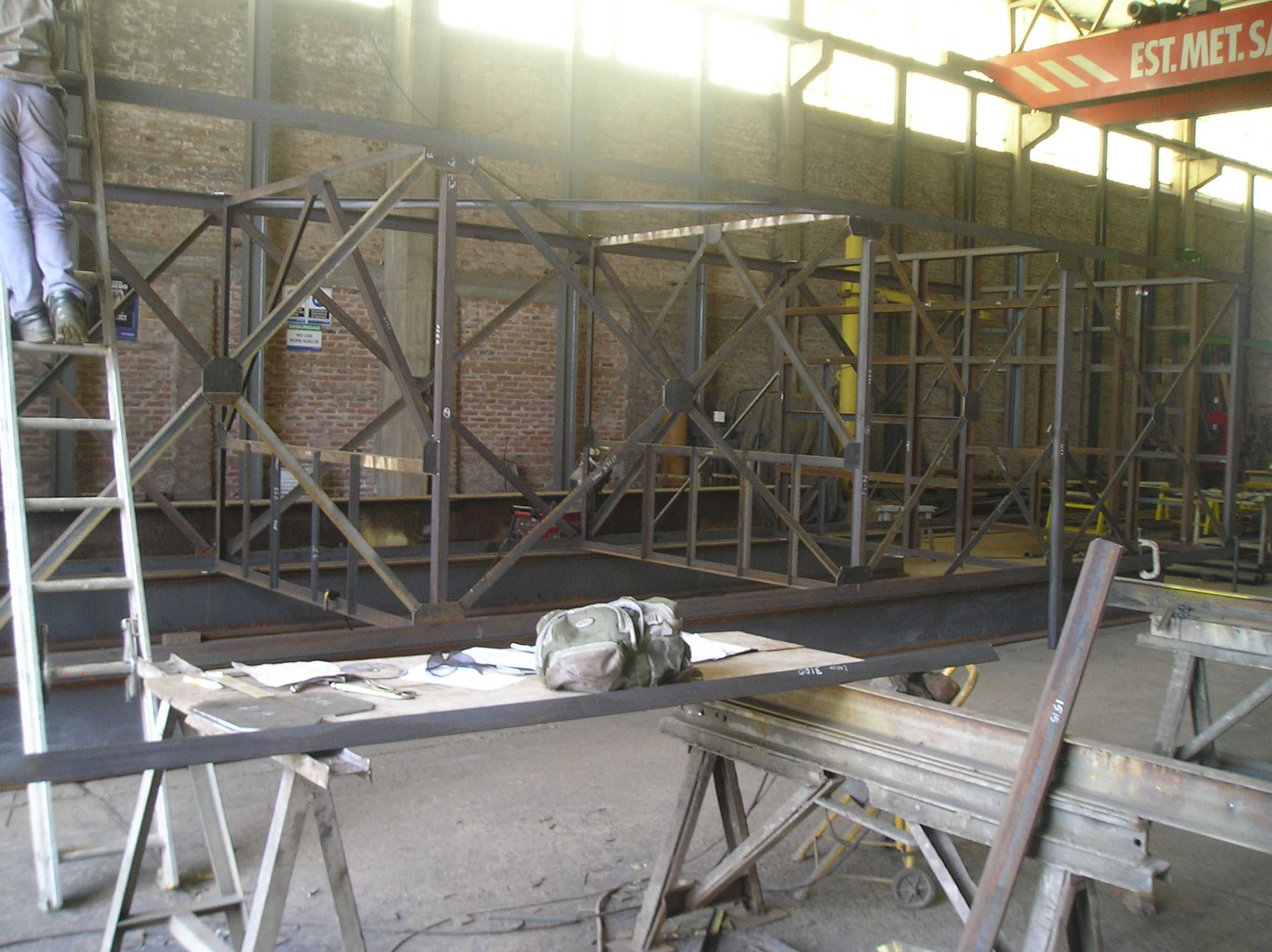

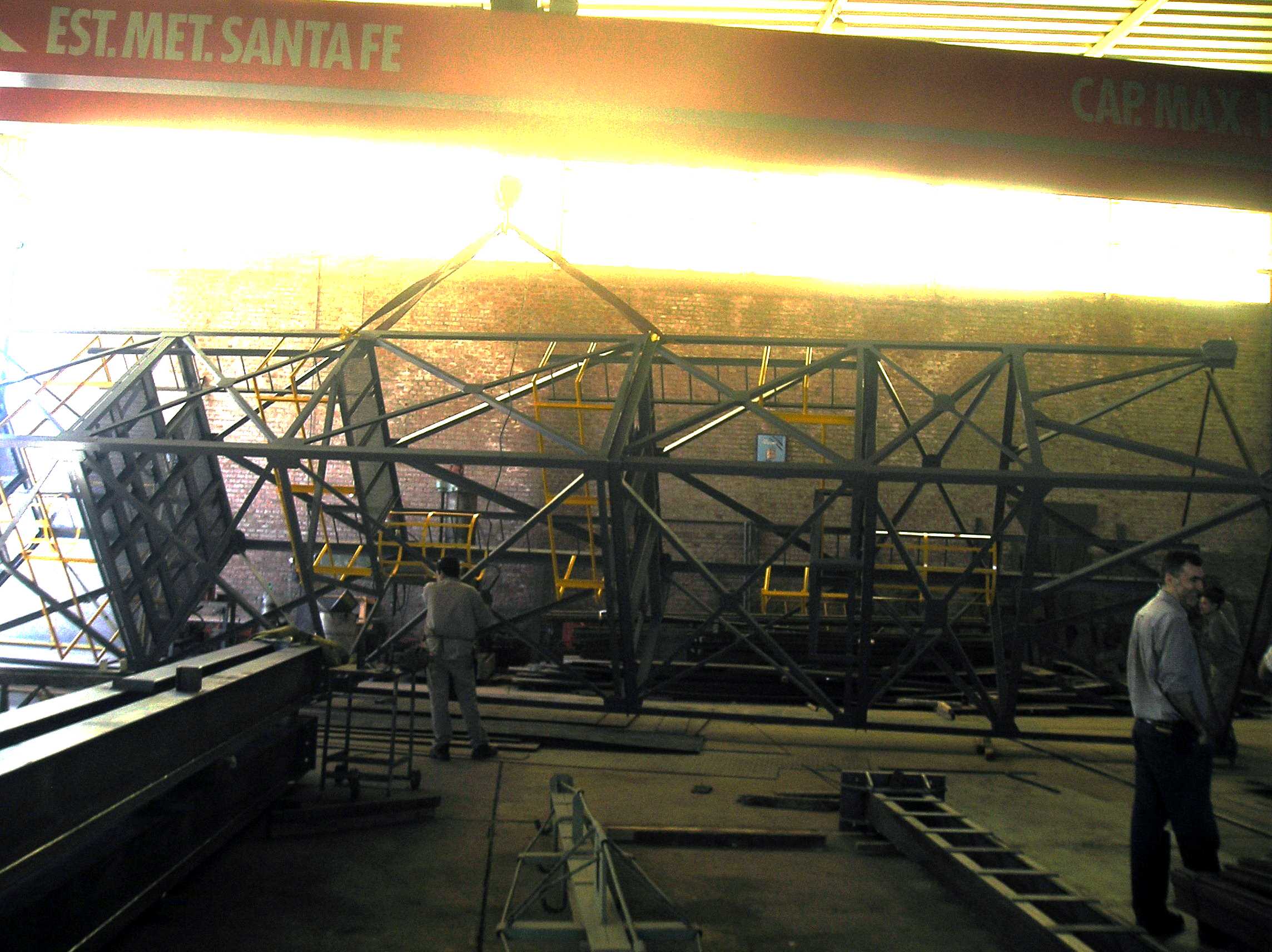

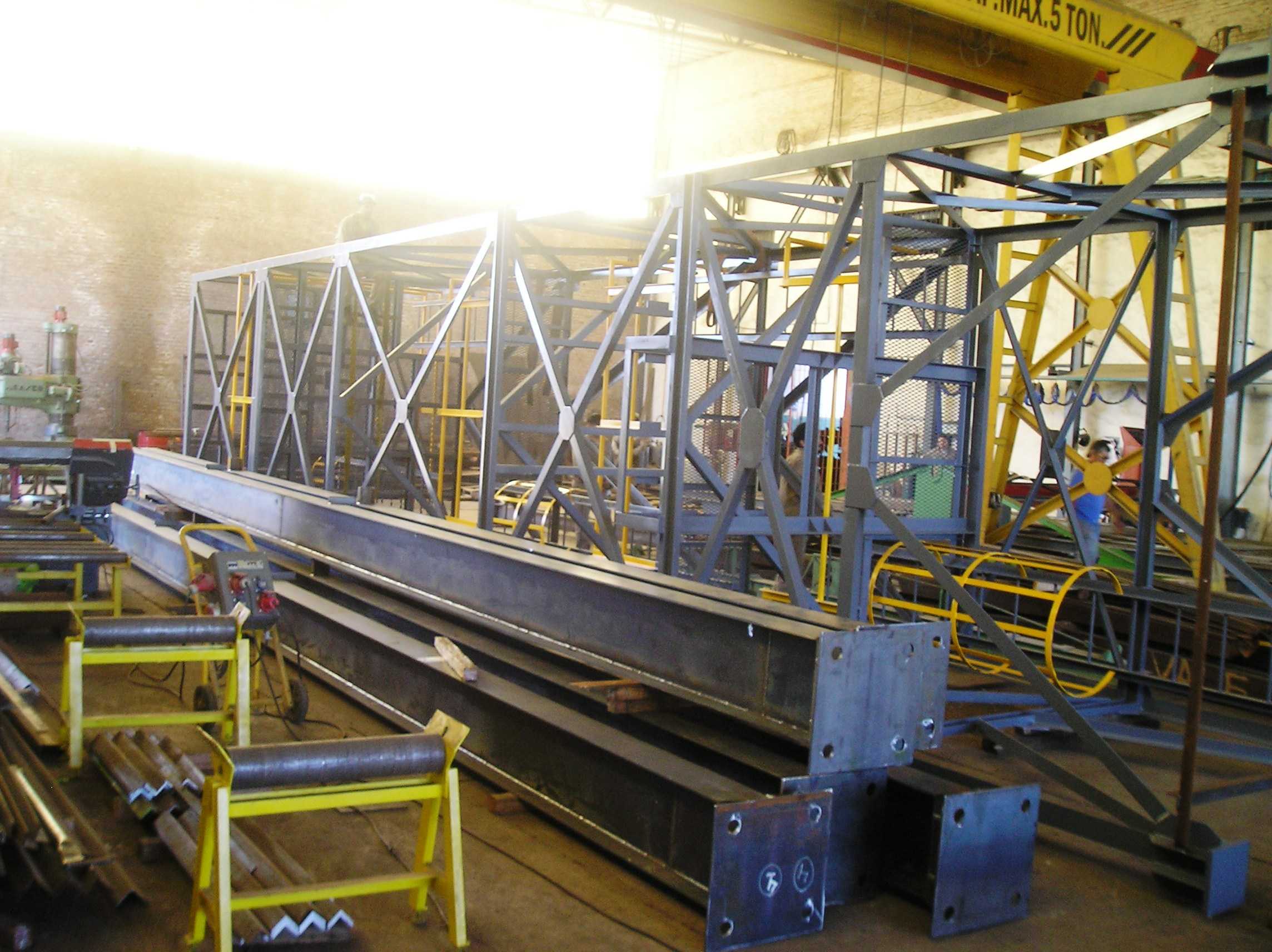

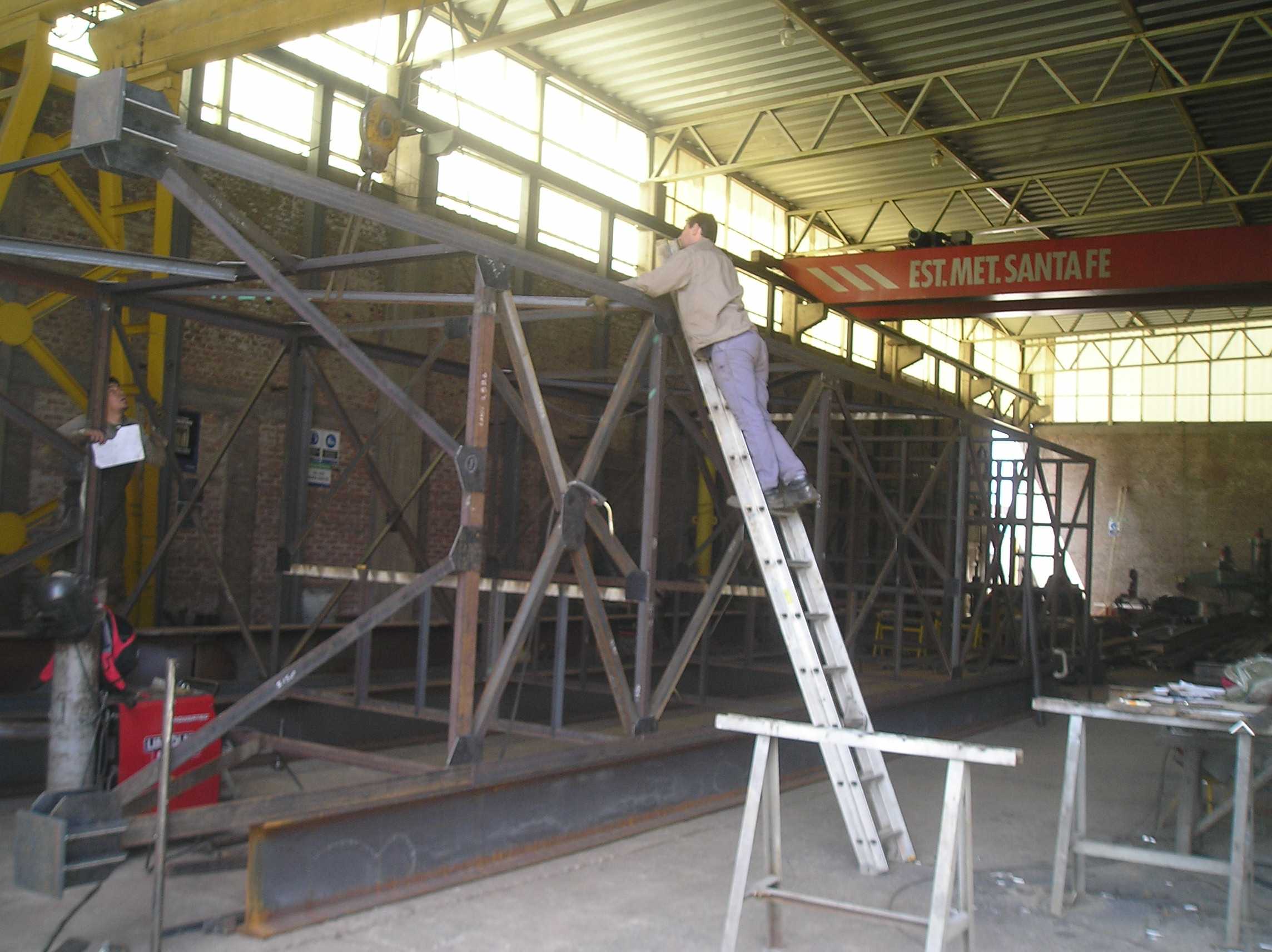

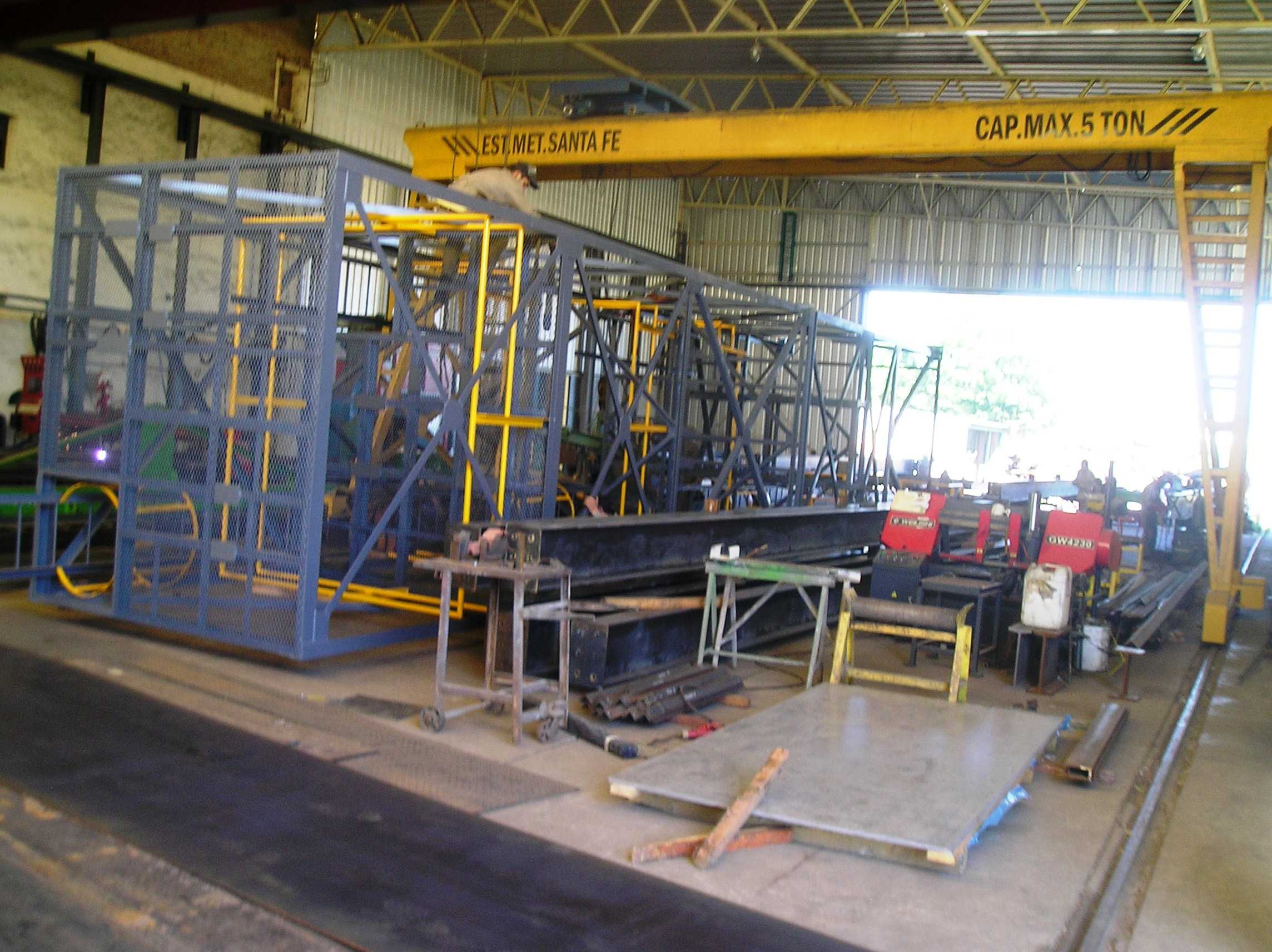

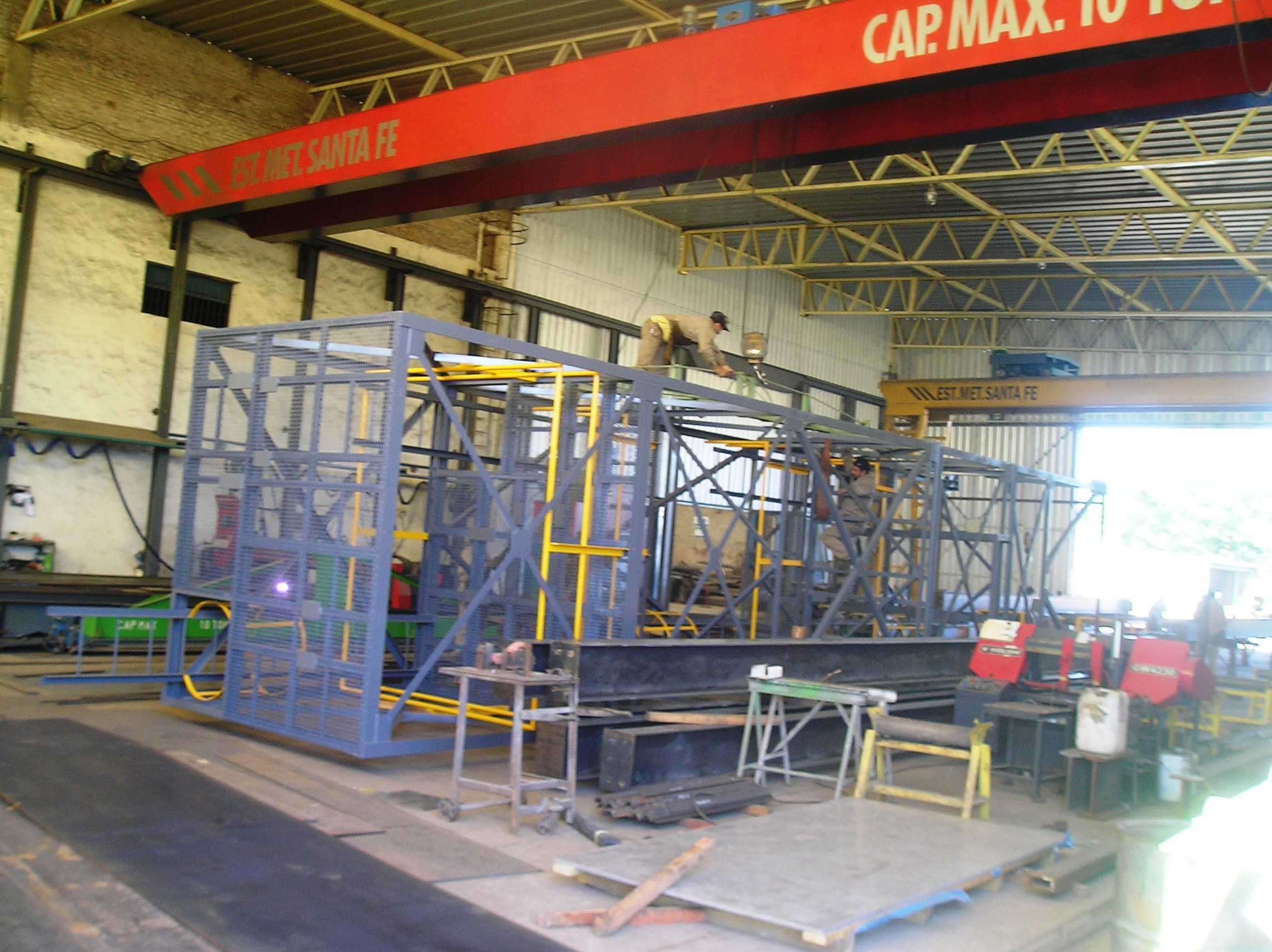

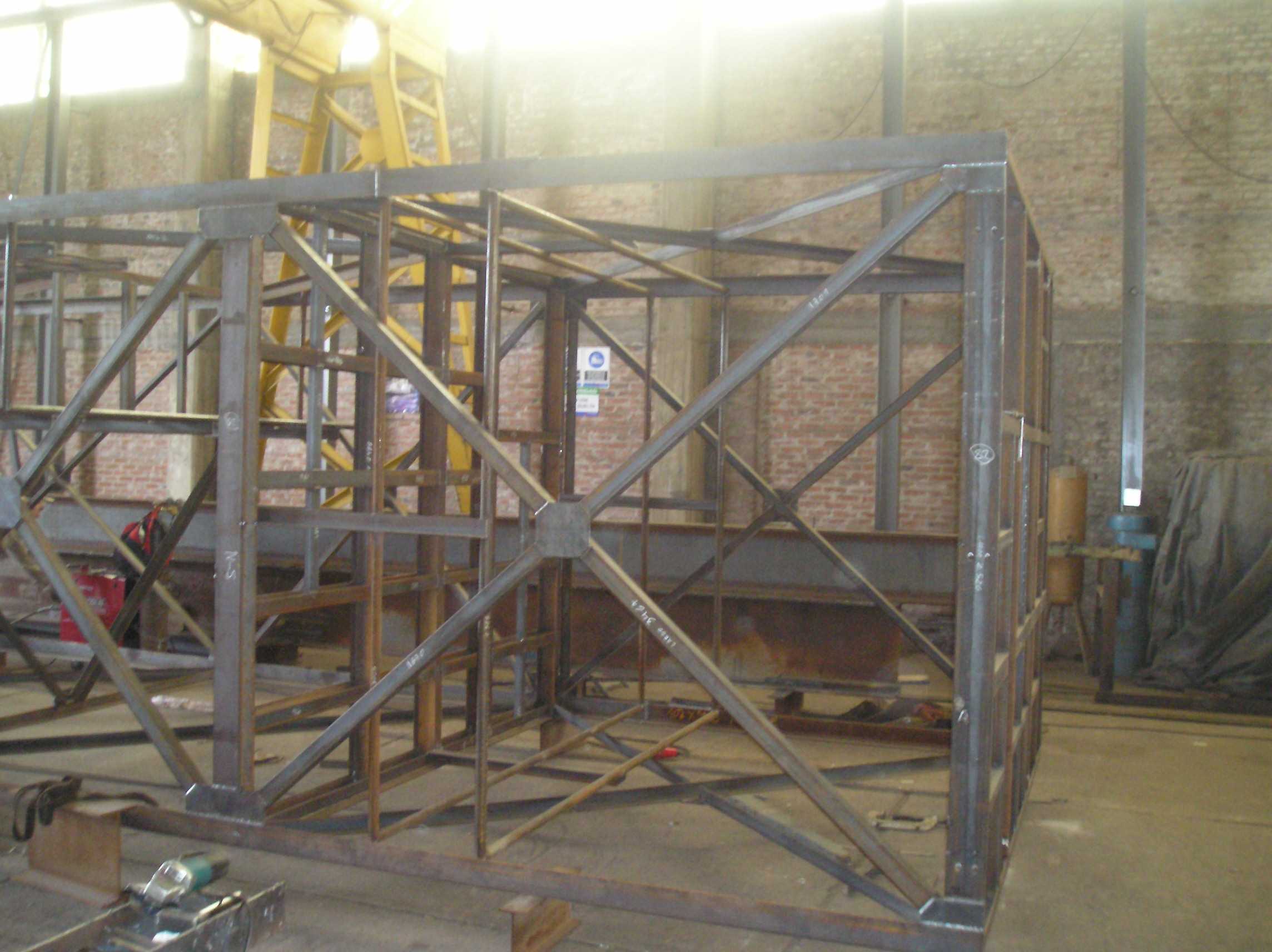

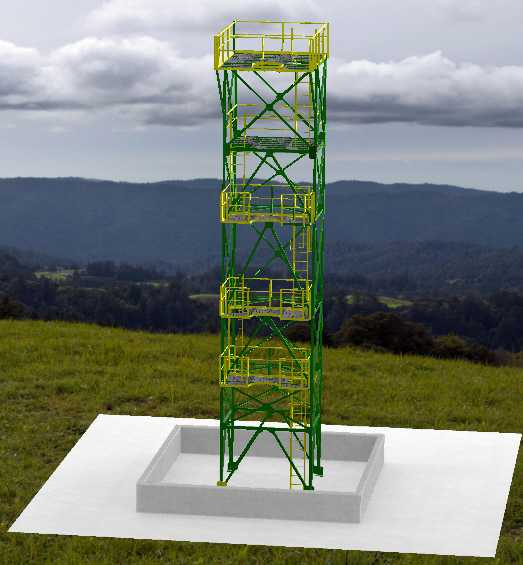

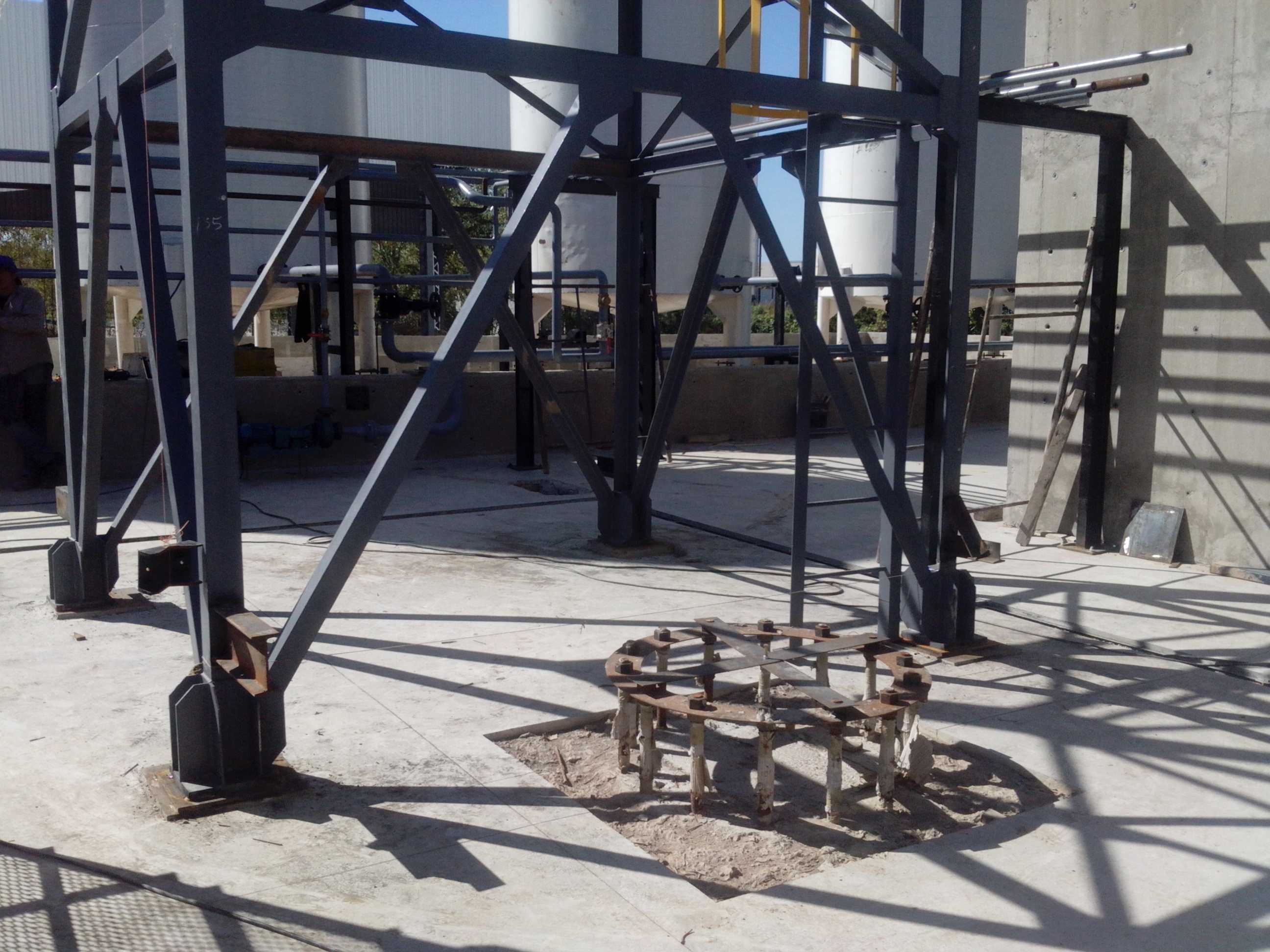

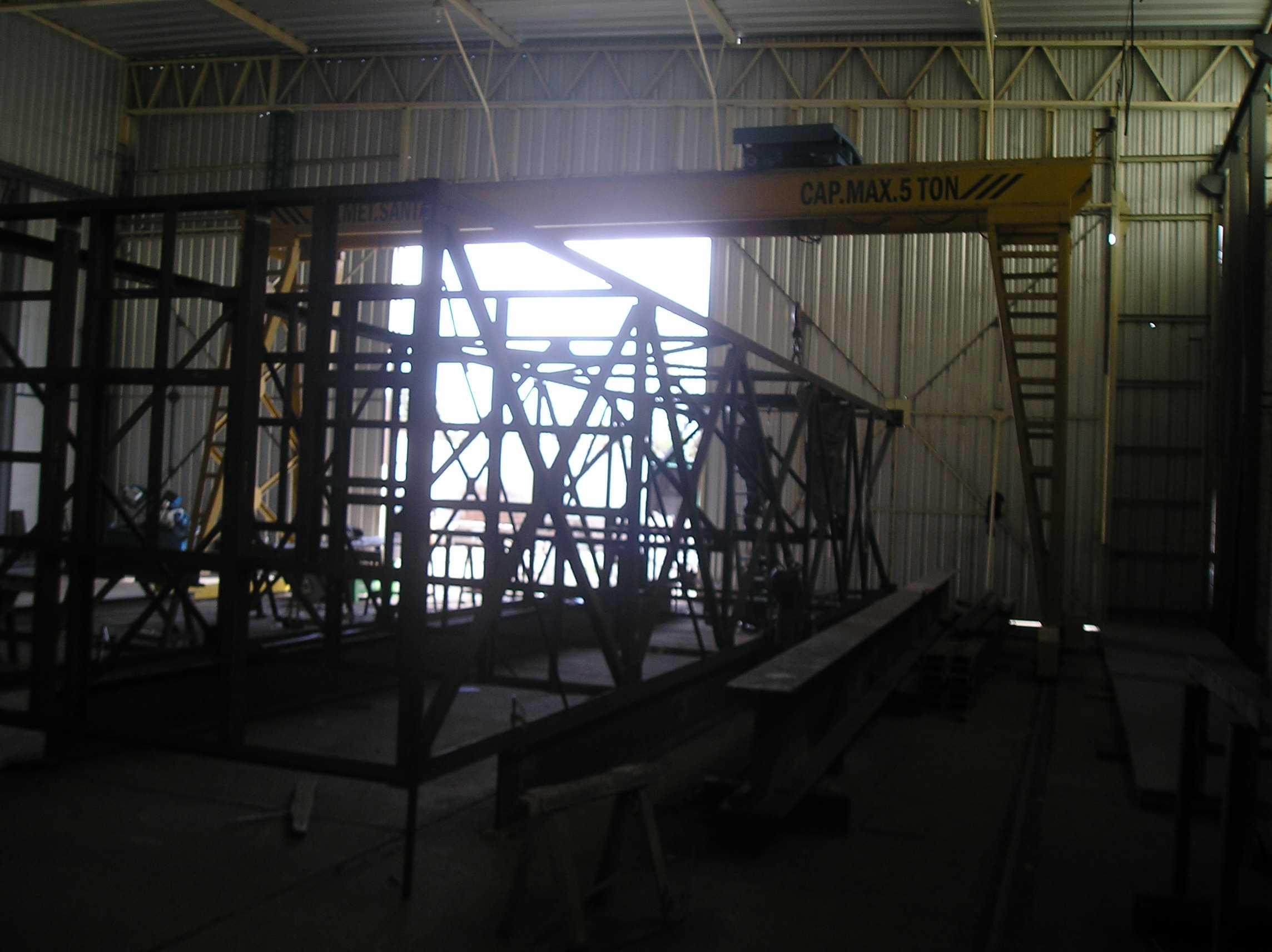

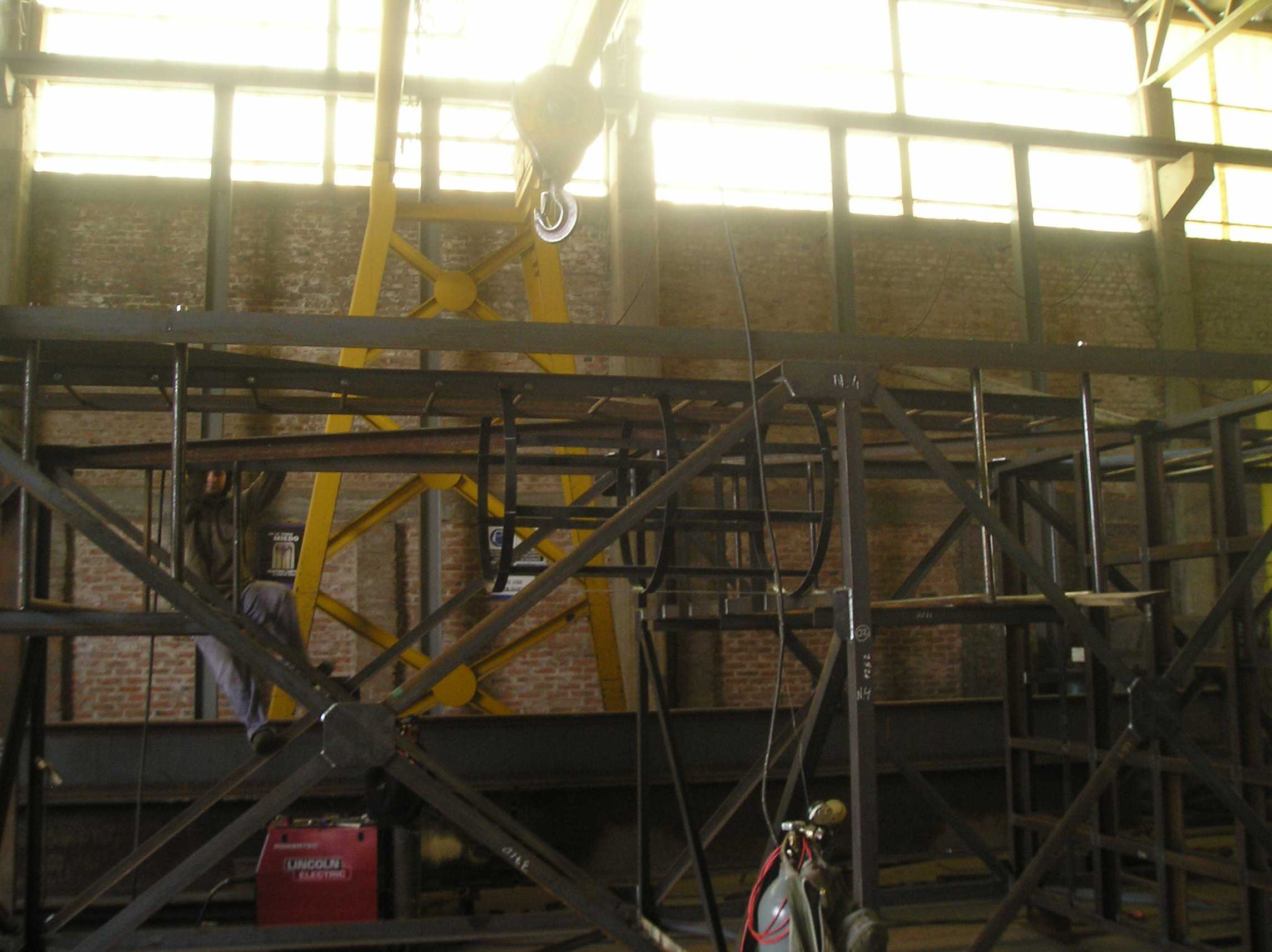

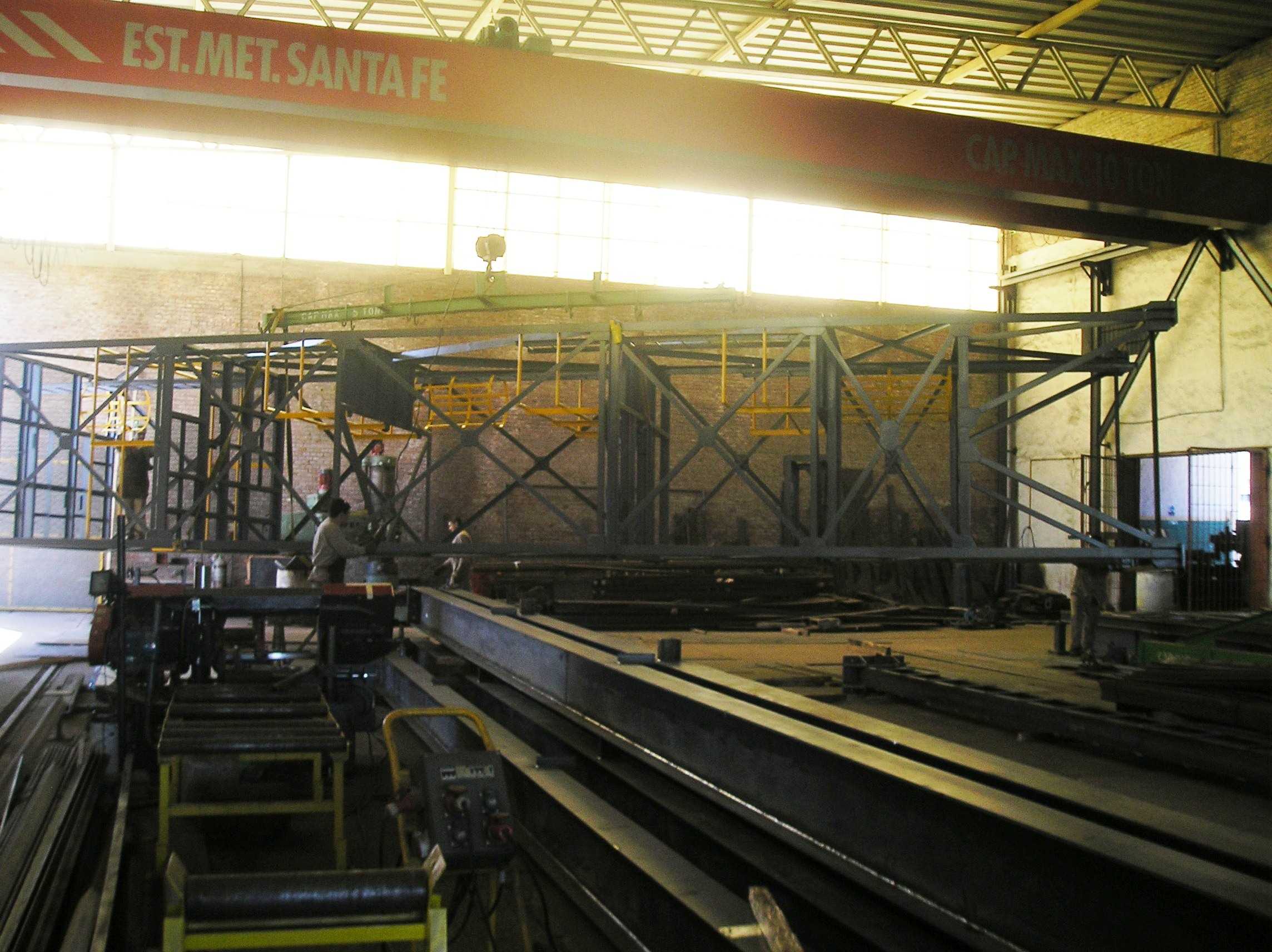

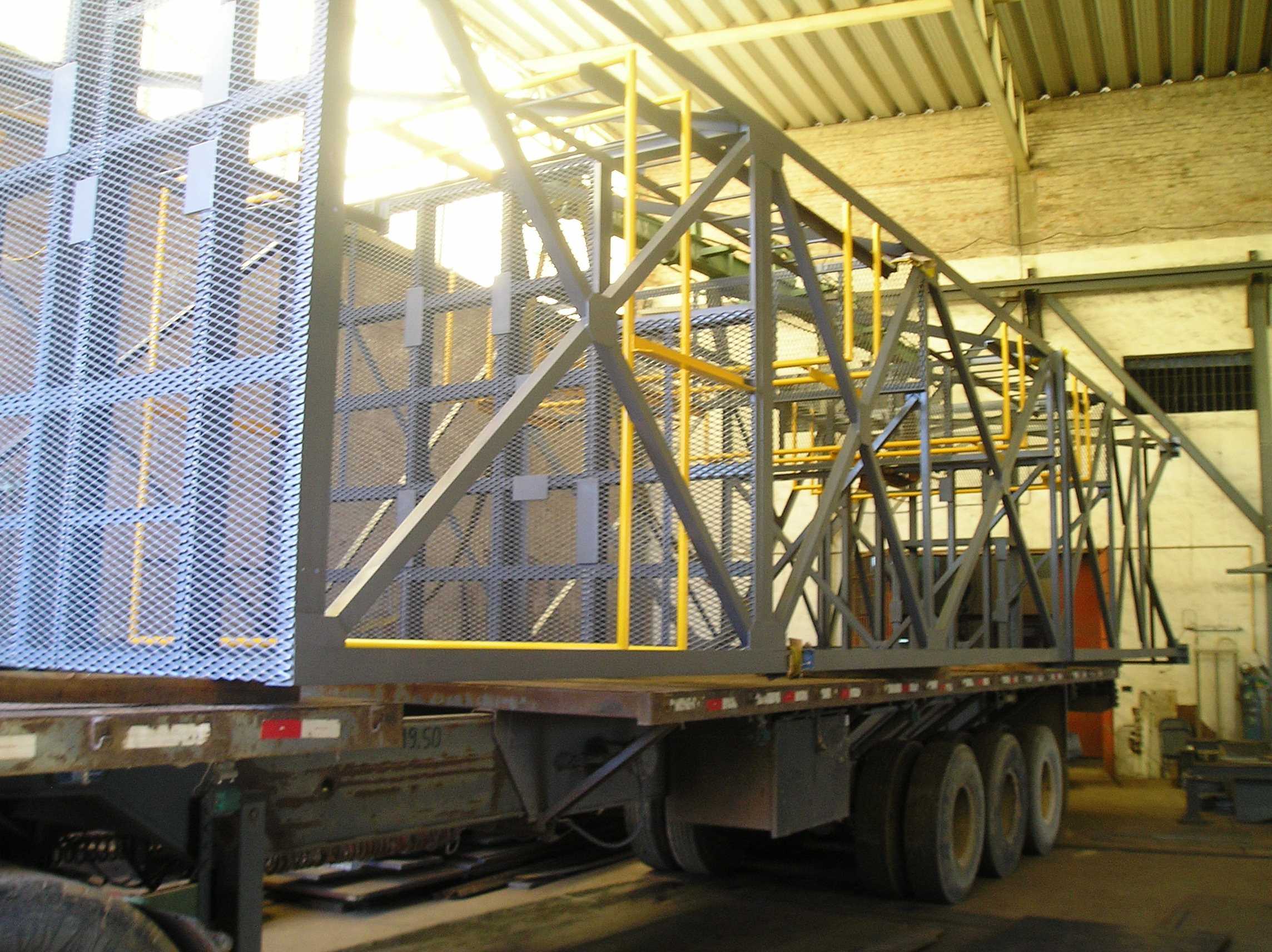

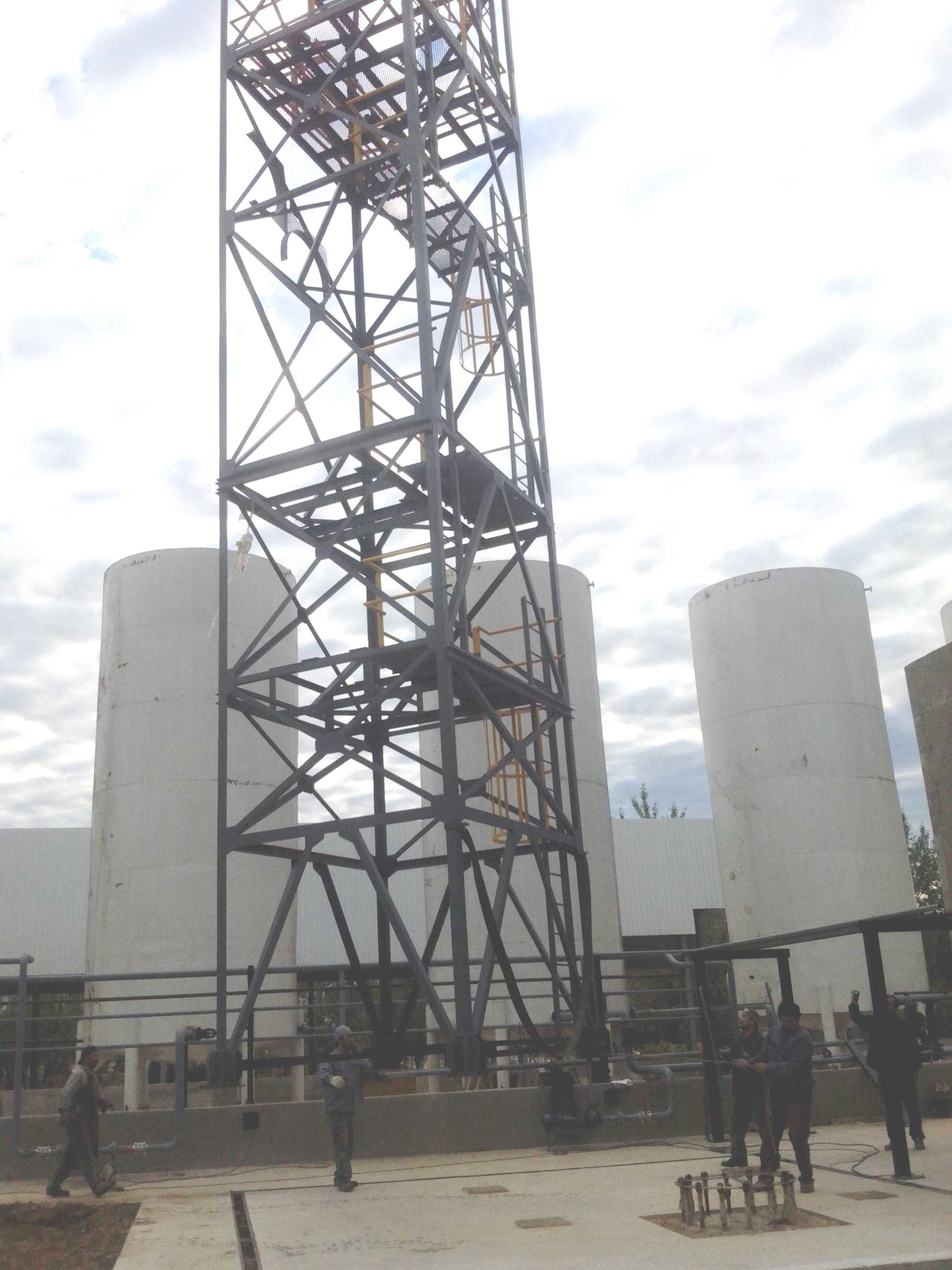

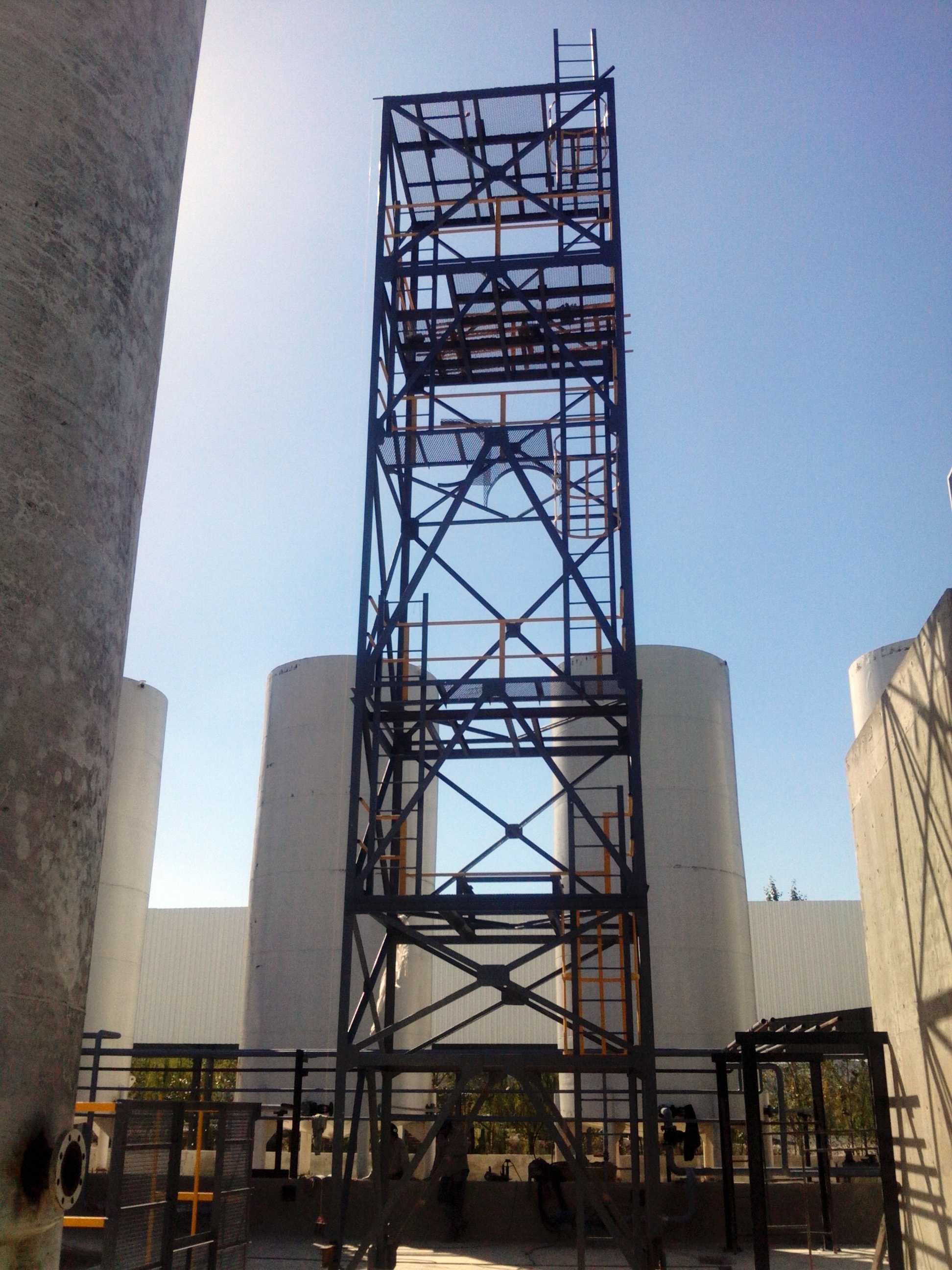

　　平台周边的黄色安全护栏严格按照工业操作平台的防护高度要求设置，横杆分为上下两层，底部设置挡脚板，防止作业人员失足、工具滚落，护栏与钢架主体采用螺栓连接，便于后期局部损坏时快速更换，无需整体动火切割。钢架的主支撑立柱采用绿色涂装的型钢构件，斜向支撑采用交叉桁架布置形式，能够有效抵消风载、塔器运行时的微振动、检修时的动荷载对结构稳定性的影响，立柱底部设置预埋连接底板，可通过地脚螺栓与现场混凝土基础牢固固定，安装时需要保证立柱的垂直度偏差在允许范围内，避免上层平台安装后出现倾斜，影响操作安全与塔器附件的对接精度。

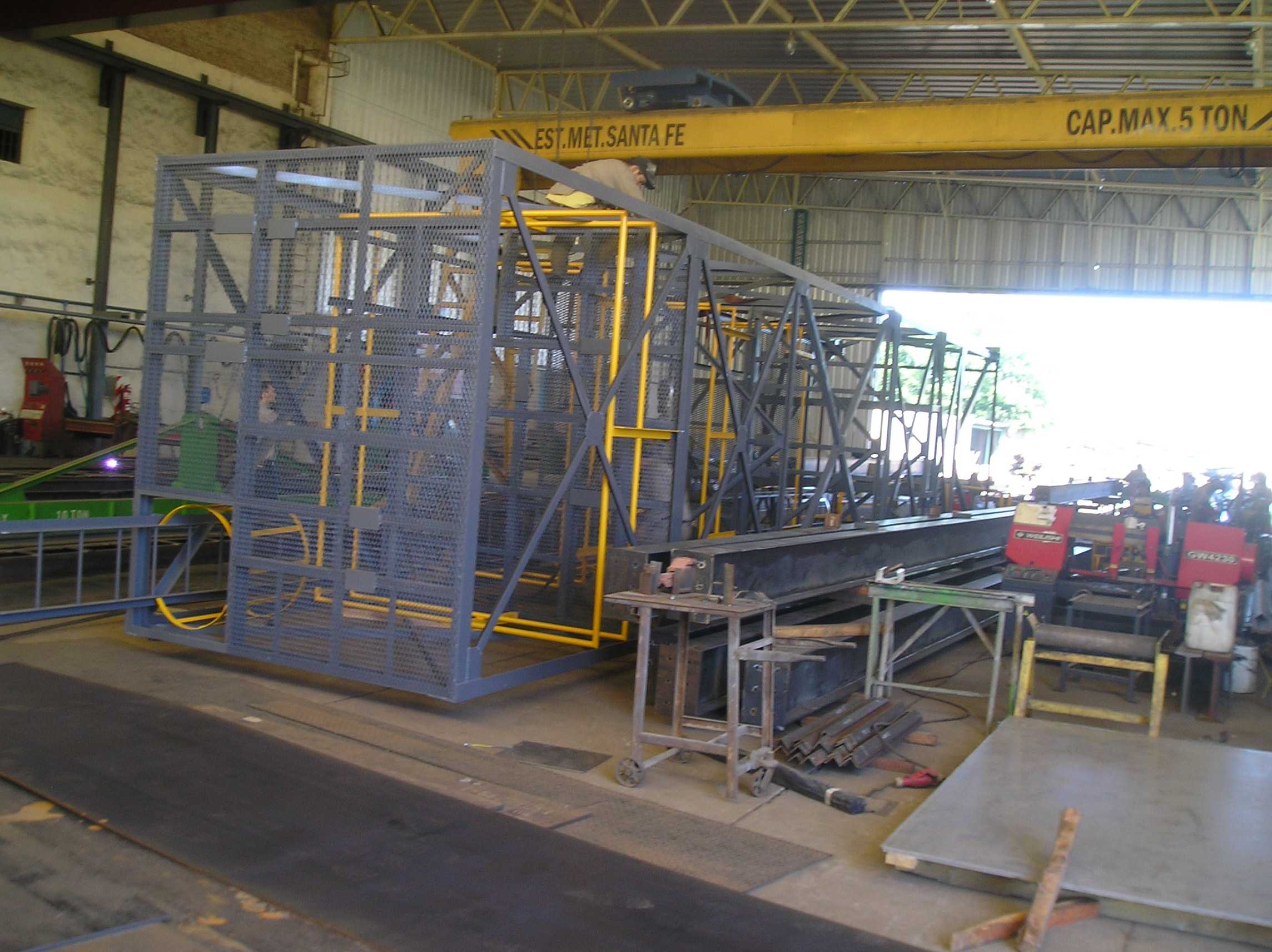

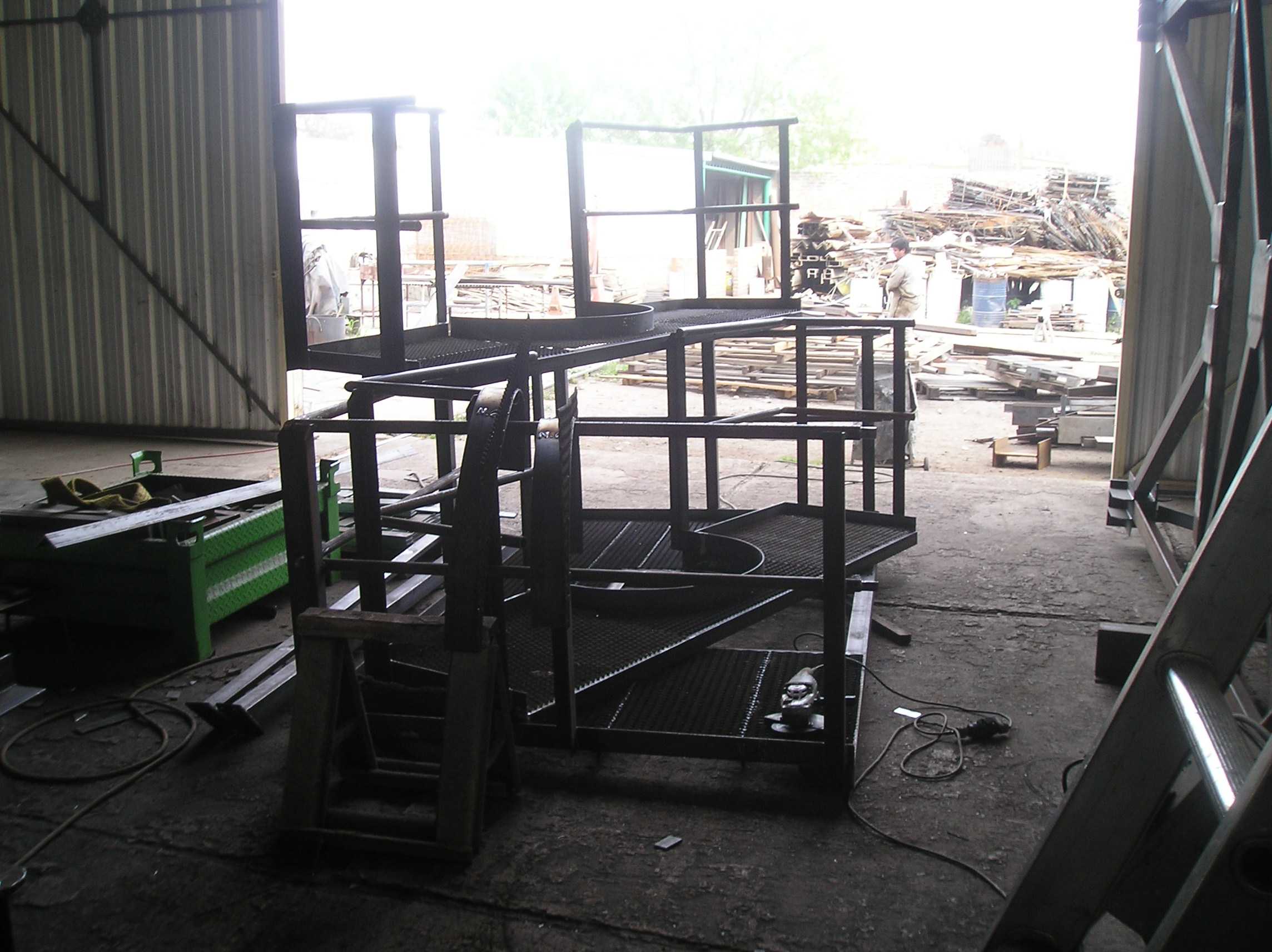

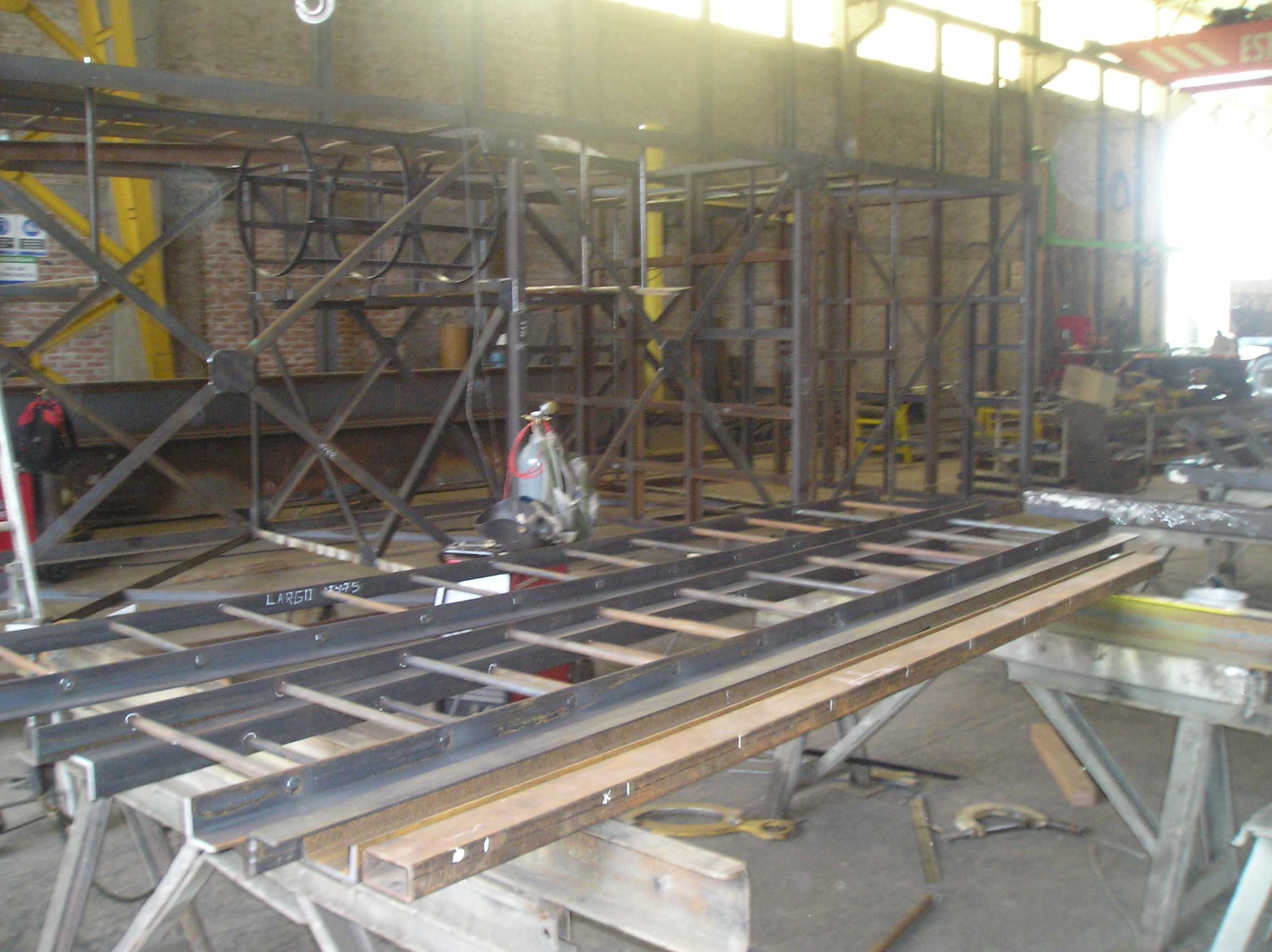

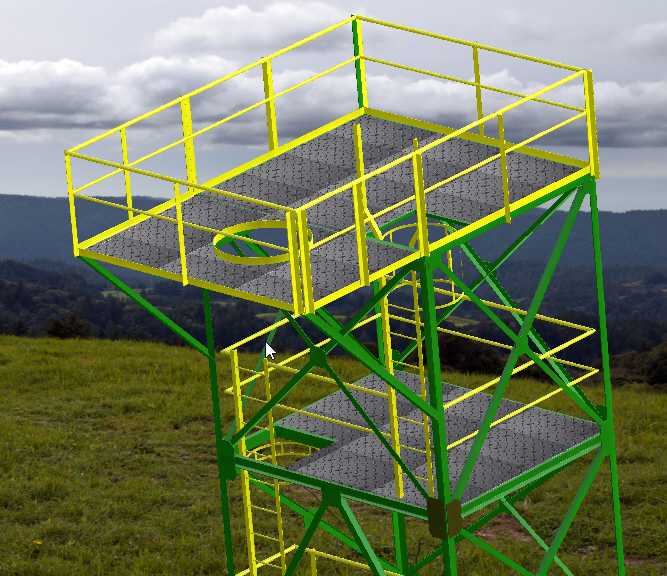

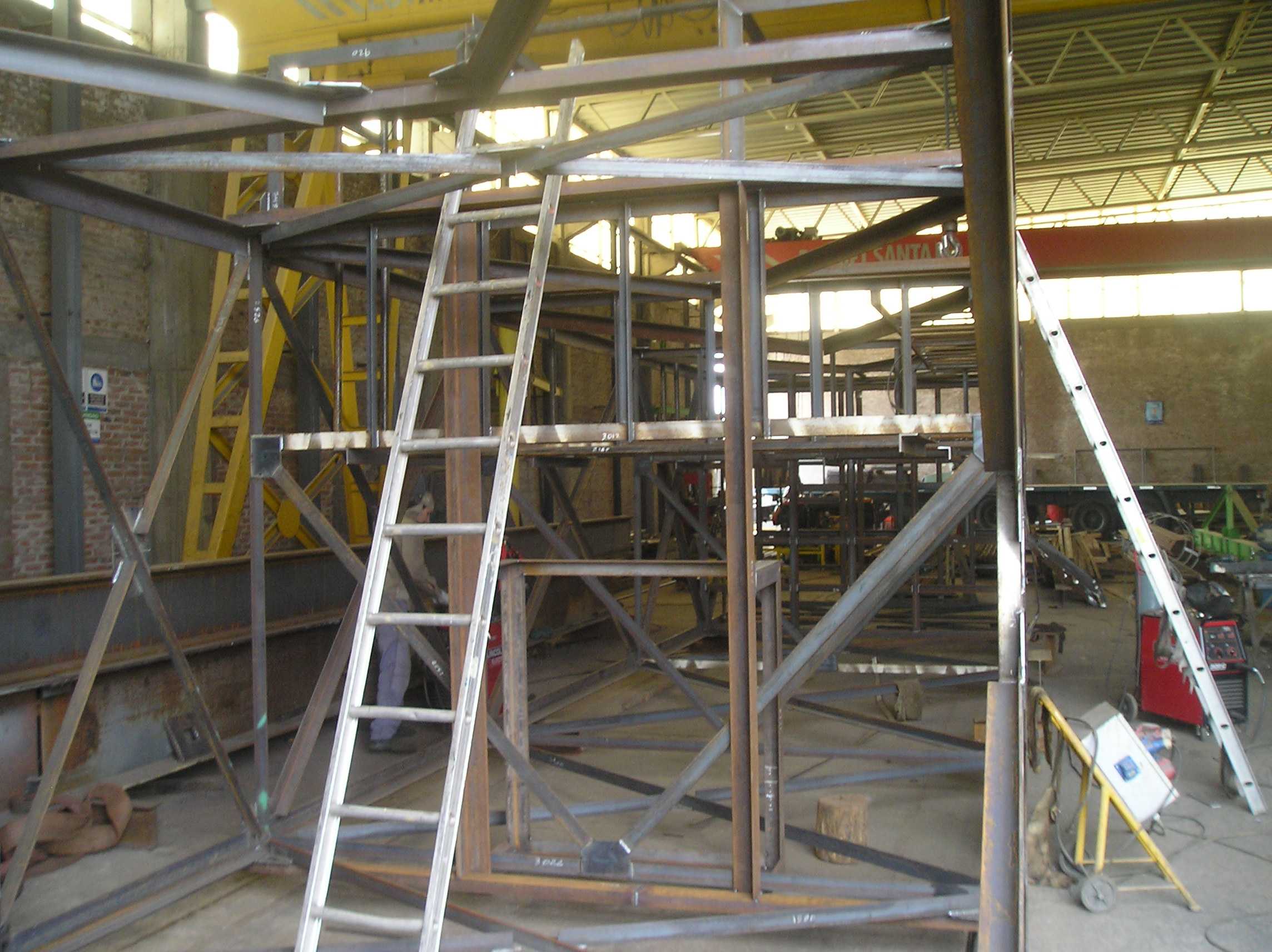

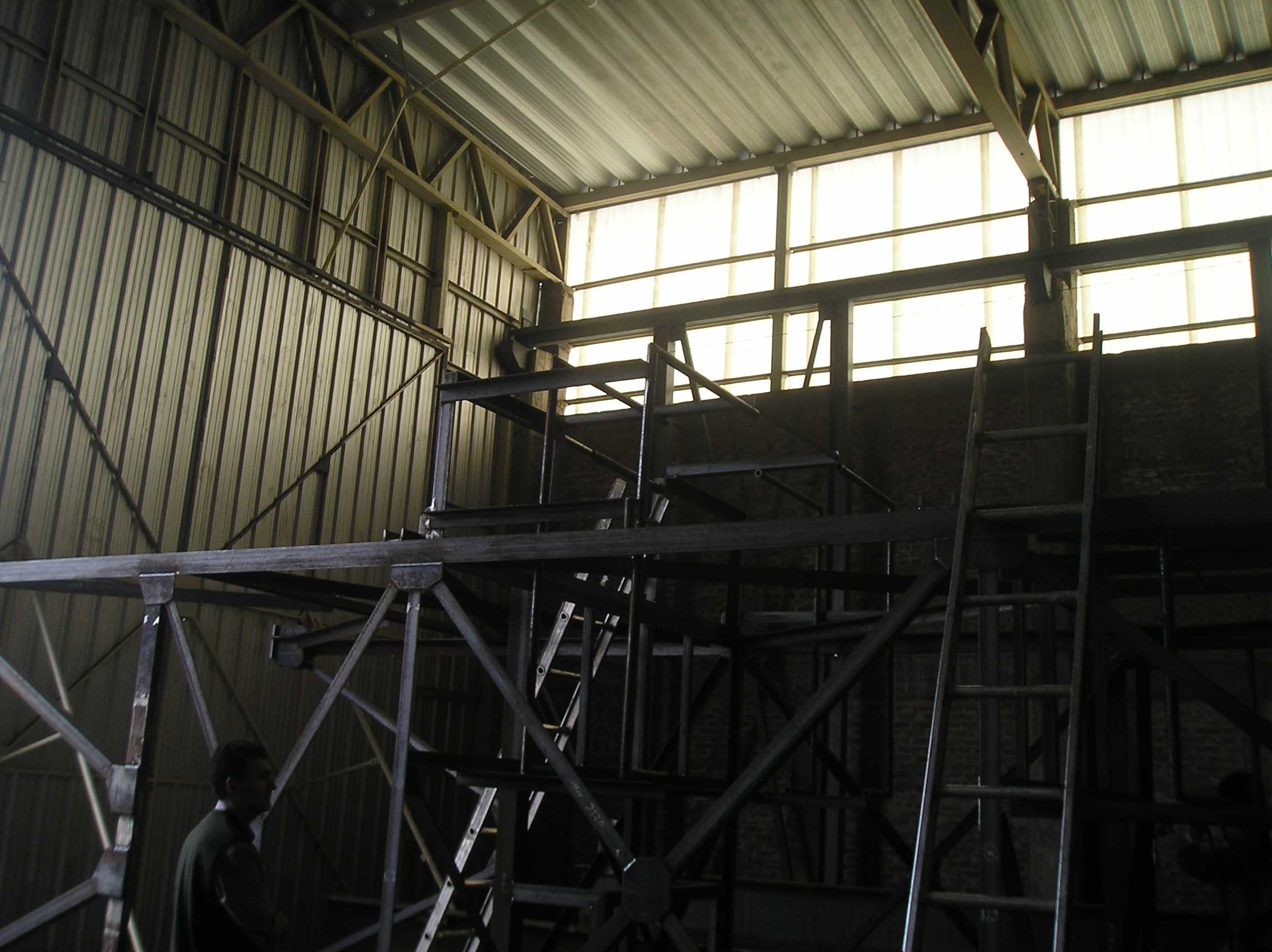

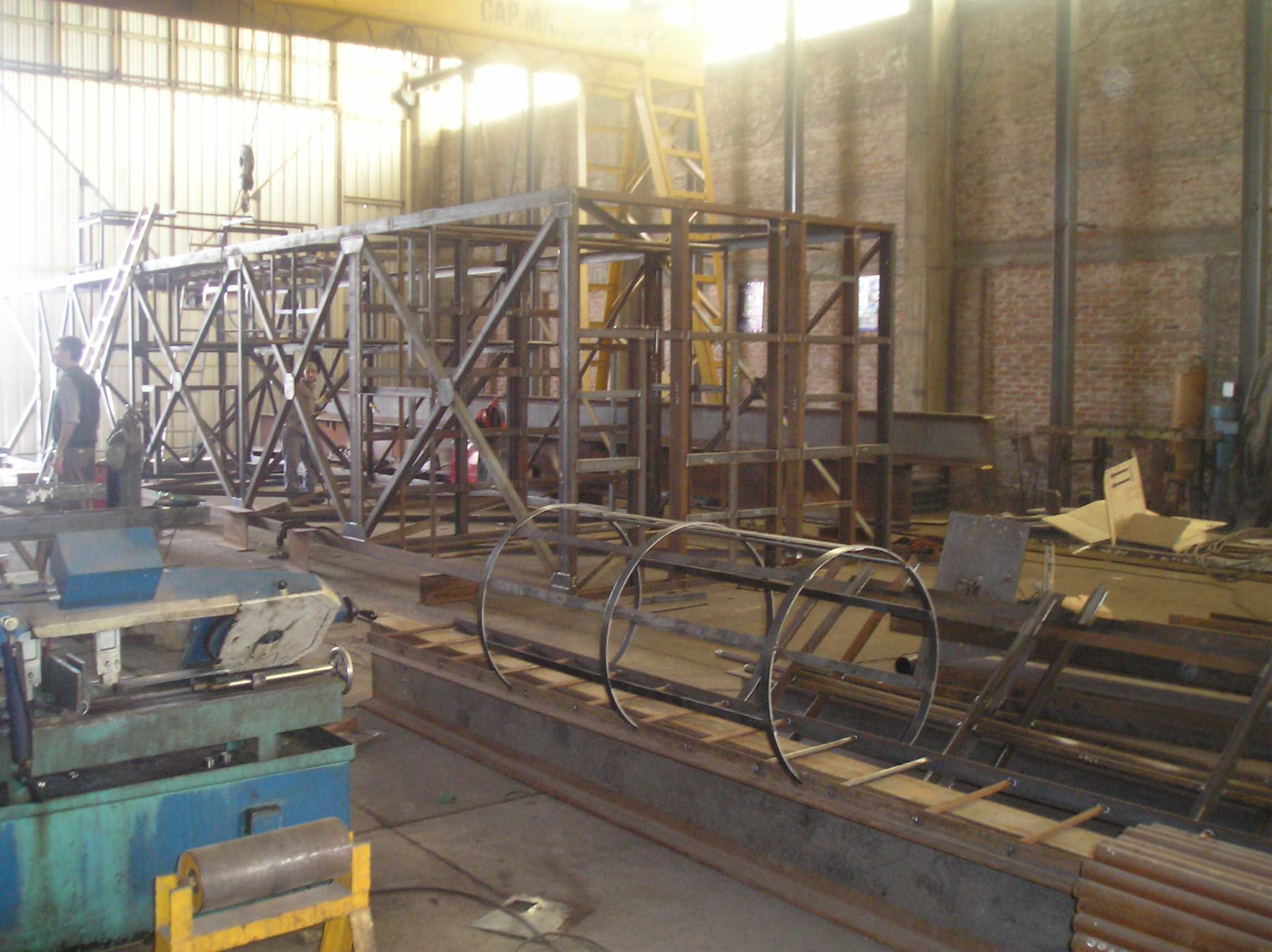

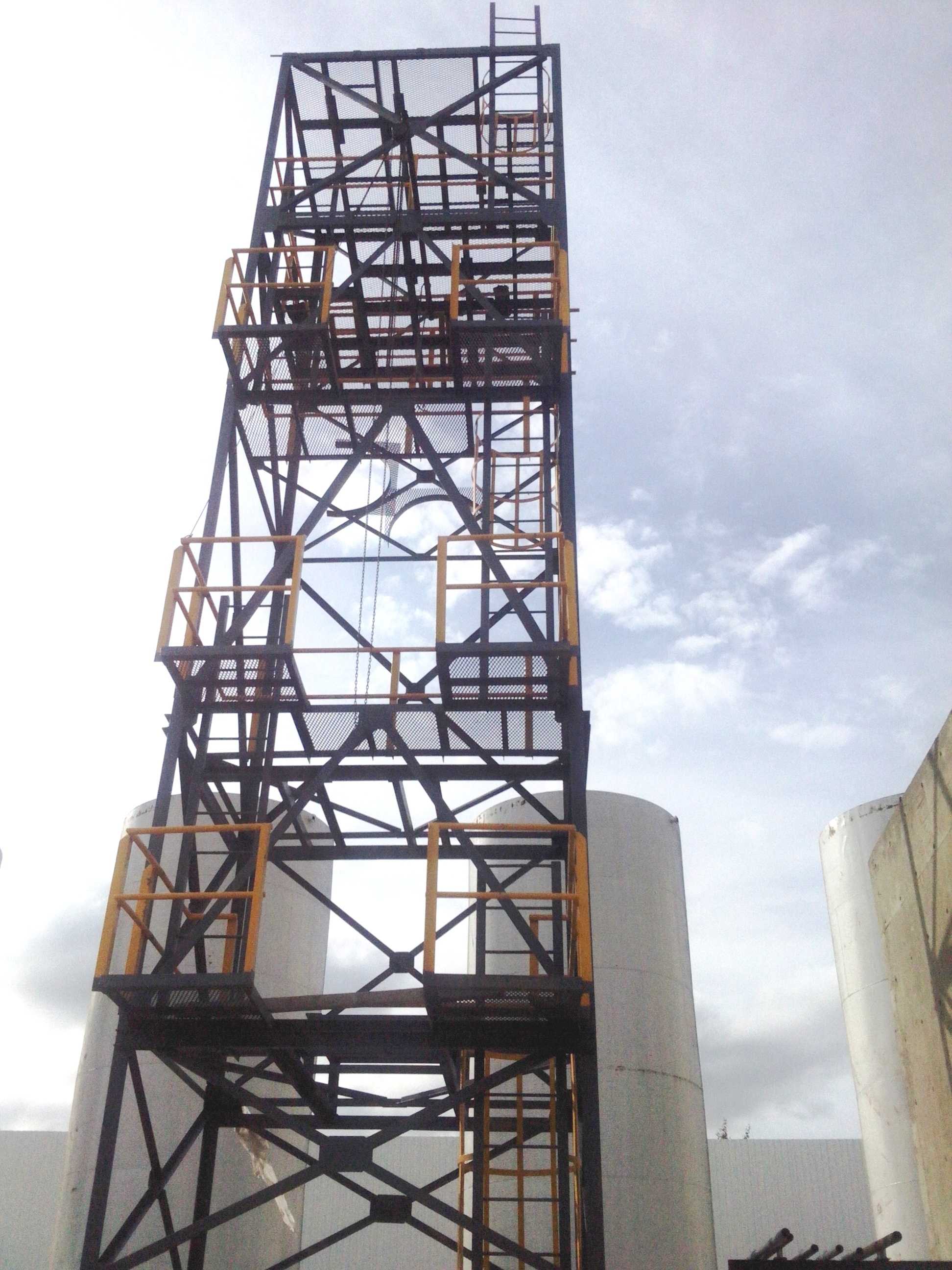

　　结构侧面设置的直爬梯连通上下两层平台，爬梯同样设置防护笼，爬梯的踏步间距、宽度符合高空作业通道的设计规范，作业人员携带小型工具上下时可保证通行顺畅，爬梯与平台的衔接处设置安全门，避免非作业人员随意攀爬至高层平台。在设计这类塔器配套钢结构时，首先需要核对精馏塔的外径尺寸，在平台对应位置预留圆形的塔体穿过洞口，洞口与塔体外壁之间预留合理的安装间隙，同时在洞口周边设置弧形防护栏，既不影响塔体的热胀冷缩位移，也能避免作业人员靠近洞口发生坠落风险。结构的荷载取值需要覆盖常规工况：日常巡检时的人员均布荷载、检修时临时放置的工具与小型备件荷载、当地最大风载、极端天气下的积雪荷载，同时还要考虑塔器运行时的振动传导，避免钢架与塔体产生共振。

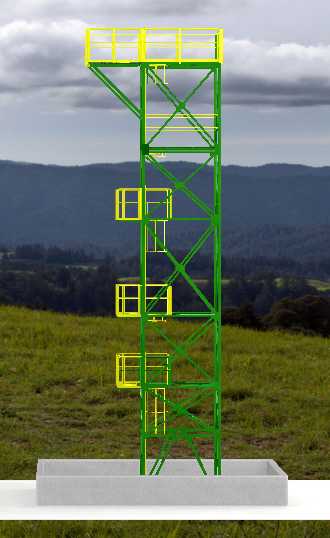

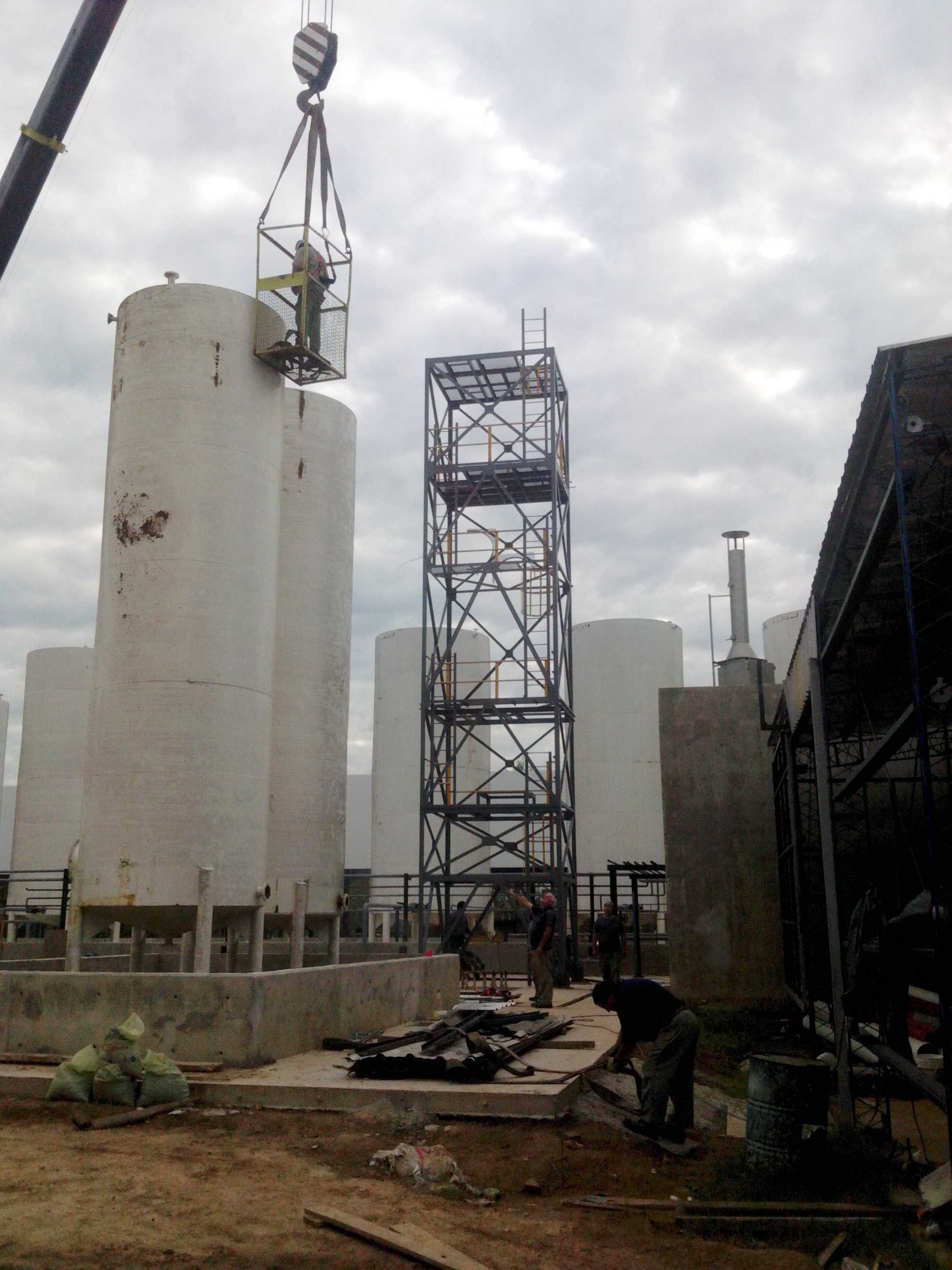

　　安装边界方面，钢架的整体占地尺寸需要结合装置区的设备间距要求设置，不能占用消防通道、与相邻管道及设备保持足够的安全检修距离，立柱基础的位置需要避开地下管线、电缆沟道，平台的高度需要精准匹配塔器的各个操作接口，保证操作人员站在平台上可以轻松操作阀门、读取仪表数据、拆装人孔螺栓，不需要额外垫高或俯身作业。两层平台之间的垂直间距也需要结合作业需求设置，既不能过高导致爬梯长度过大增加攀爬风险，也不能过低导致下层平台的作业人员头部碰到上层平台的底部构件。钢结构的涂装采用分色设计，支撑构件采用绿色防腐涂装，护栏、爬梯等安全防护构件采用黄色警示涂装，既符合工业厂区的安全色标识规范，也能让作业人员快速识别防护设施位置，在光线不足的夜间巡检时也能清晰分辨平台边界。所有构件的连接节点优先采用螺栓连接，减少现场焊接作业量，既可以提高安装效率，也便于后期装置检修时根据需求临时局部拆除平台构件，满足大型设备部件的吊装进出需求，连接螺栓全部采用防松设计，避免长期振动下螺栓松动引发结构安全隐患。
