工业料仓搅拌给料一体化装置结构设计

　　这套装置的设计初衷是解决粉体、小颗粒散料在存储过程中易架桥、下料不畅的行业痛点，常见于食品加工、建材配料、化工原料输送、粮食加工等生产环节的散料中转工位，可直接对接上游储料单元与下游计量、输送设备，完成散料的暂存、破拱、均匀给料作业。从结构布局来看，装置采用立式方锥形料斗作为储料主体，上部方形仓体预留足够的物料缓存容积，下部锥形段收缩角度经过反复校核，避免散料在仓壁滞留堆积，仓体顶部设置带护栏的操作平台，方便日常巡检与进料口维护，平台边缘做了防滑与防坠设计，符合车间现场的安全操作规范。

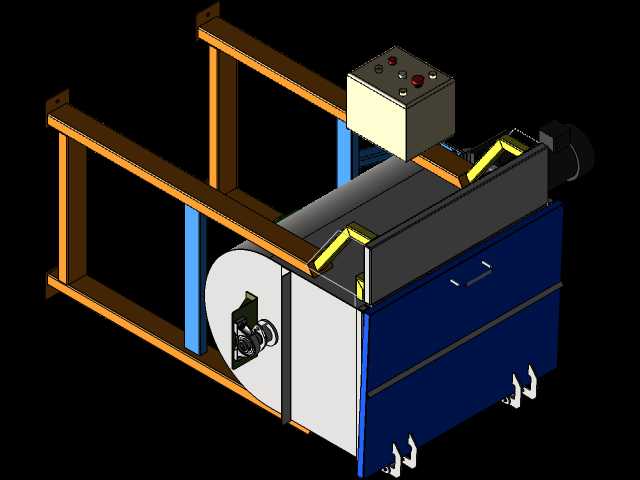

　　支撑部分采用型钢焊接式机架，四根主立柱通过横向、斜向加强梁连接成稳定的框架结构，立柱底部预留安装地脚板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证机架整体水平度偏差不超过千分之二，避免搅拌轴长期偏载运行导致密封件磨损、轴承损坏。搅拌机构布置在料斗下部的出料段区域，驱动端采用侧装式布局，电机与减速单元直连后穿过仓壁带动内部搅拌桨叶转动，桨叶采用贴合仓壁弧度的折弯结构，转动过程中可持续刮扫仓壁附着的物料，同时对压实的散料进行松动破拱，保证物料能够连续均匀地从下部出料口流出，避免出现断料、冲料的工况异常。

　　控制箱体独立安装在机架侧面的便于操作的高度位置，箱体上布置启停按钮、运行状态指示灯，内部预留变频器安装位，可根据下游设备的用料需求调整搅拌轴转速，匹配不同物料特性的给料速率，比如流动性较好的塑料粒子可采用较低转速，易吸潮结块的面粉、水泥粉料则可适当提高转速增强破拱效果。设计过程中重点考虑了设备的安装边界，整机的横向宽度控制在常规车间通道的通行允许范围内，上部操作平台的高度符合人体工程学操作要求，侧装的驱动单元不会额外占用过多侧向空间，方便现场多台设备并排布置。

　　仓体与机架之间采用螺栓连接而非满焊固定，方便后期根据物料特性更换不同锥角的料斗，或者对磨损的桨叶、密封件进行拆换维护；搅拌轴与仓壁的接触位置采用填料密封加骨架油封的双重密封结构，防止细粉料从轴端缝隙泄漏，造成车间粉尘污染与轴承进粉损坏。出料口采用标准法兰接口设计，可直接对接螺旋输送机、真空上料机、计量秤等下游设备的进料端，无需额外制作过渡连接段，减少现场安装的改制工作量。在实际工况适配方面，针对不同物料的磨琢性差异，仓壁与桨叶接触的区域可额外衬装耐磨衬板，延长易损件的更换周期；针对有防尘要求的工位，顶部进料口可加装密封盖板与除尘接口，对接车间中央除尘系统，避免投料与搅拌过程中粉尘外溢。整套结构的受力传递路径清晰，物料的垂直载荷通过料斗直接传递到四根主立柱，搅拌过程中的径向载荷通过加强梁分散到整个机架，不会出现局部应力集中导致的结构变形，即使在满仓负载、连续运行的工况下，机架的形变量也能控制在允许范围内，保证搅拌轴的同轴度稳定。
