多管路电气导管等电位接地夹结构设计

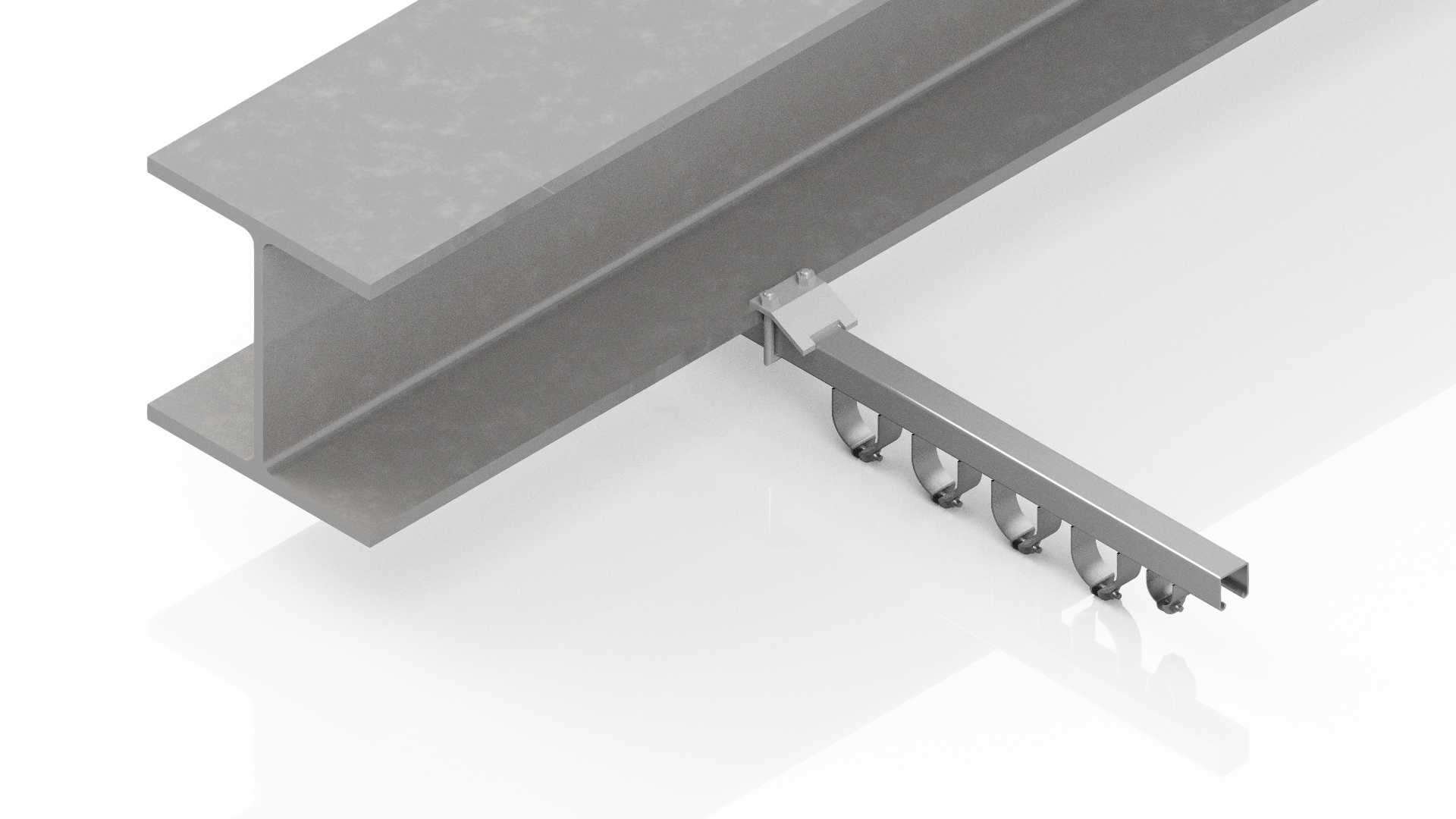

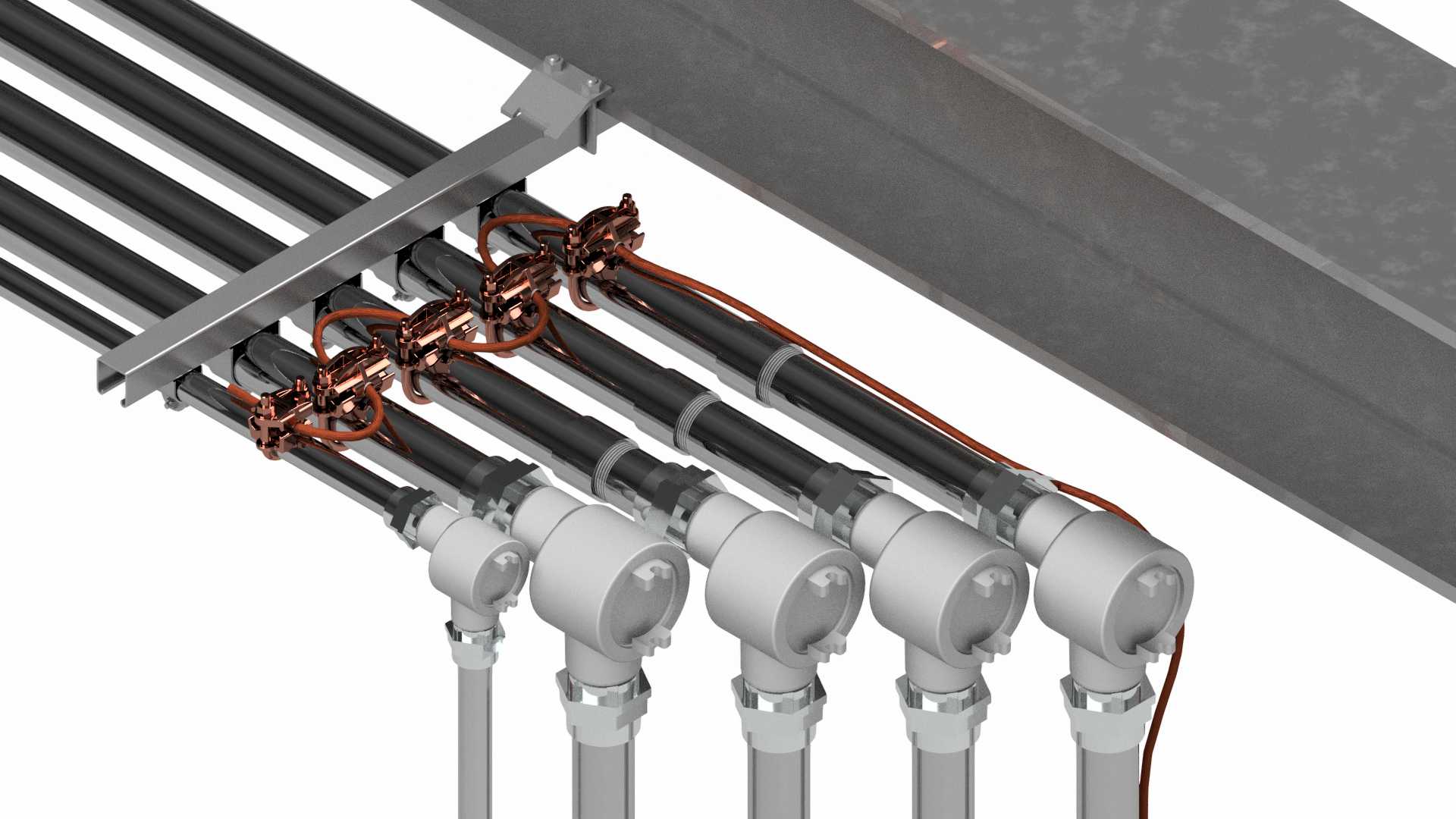

　　在工业电气布线、厂房机电安装、数据中心管线排布等场景中，成排敷设的金属电气导管往往需要做等电位接地处理，避免管线因感应电、漏电故障产生电位差，威胁运维人员安全，同时降低电磁干扰对弱电信号传输的影响，这款多管路适配的电气导管接地夹，就是针对这类成排管线接地需求设计的导电连接构件。不同于单管单独接地的零散方案，该结构依托配套的横向安装支架，可同时对4根并排敷设的同规格金属导管做接地跨接，支架通过顶部的卡装结构固定在C型钢或角钢安装梁上，无需在建筑结构上额外打孔，适配现有综合支吊架的安装体系，能大幅减少现场接地施工的焊点数量，降低施工阶段的防火管控压力。从功能特性来看，接地夹的夹持端采用环抱式卡箍结构，内侧做了防滑齿纹设计，安装时通过螺栓锁紧即可刺破导管表面的防锈漆层或氧化层，保证金属接触面的导电连续性，无需现场对导管做打磨除锈处理，单组夹件的接触电阻可控制在毫欧级，满足电气装置安装工程接地装置施工及验收规范的要求。夹件本体采用高导电率的铜合金压铸成型，表面做镀锡处理，兼顾导电性能与抗腐蚀能力，适配潮湿、多粉尘的工业厂房、地下管廊等安装环境，避免长期使用后接触面氧化导致接地失效。

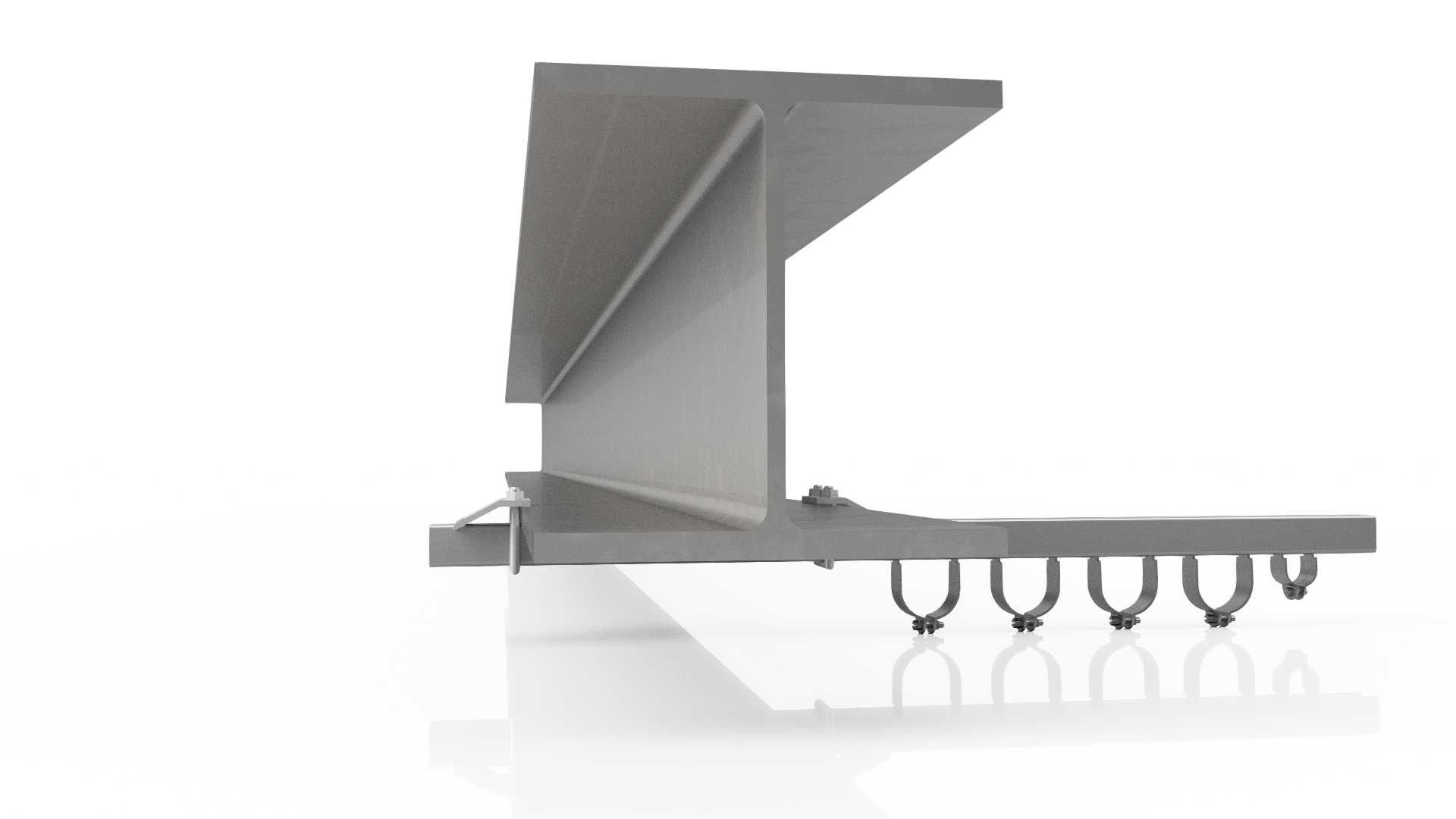

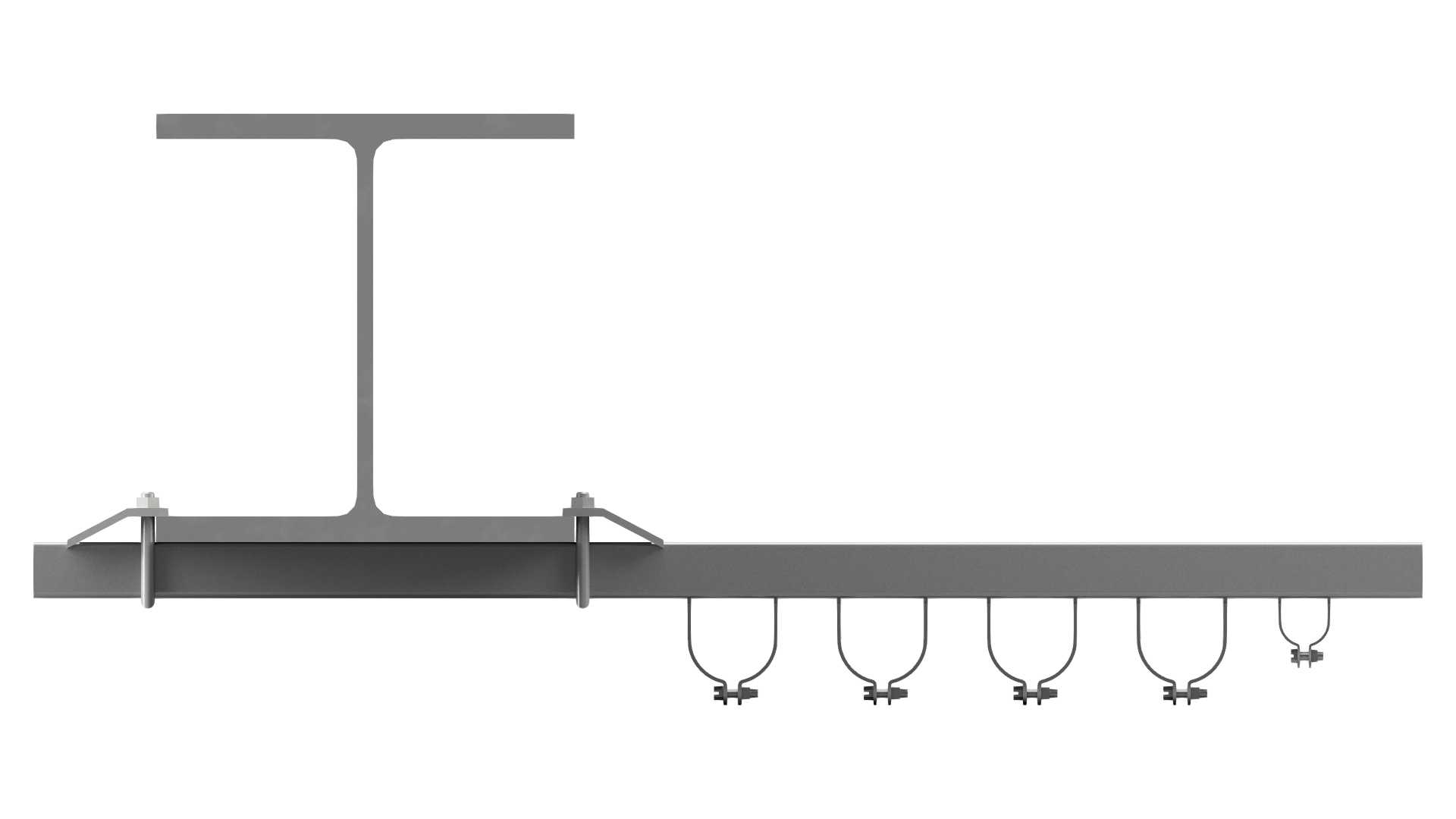

　　设计阶段首先考虑了成排管线的安装公差，每一组接地夹在横向支架上的位置可沿支架长槽做微调，抵消管线敷设时的轴向错位偏差，夹件的卡箍内径适配国内常用的20mm、25mm规格镀锌钢导管，锁紧螺栓采用标准外六角结构，适配普通电动扳手作业，现场安装无需特殊工具。接地引线采用多股软铜绞线，一端压接在夹件的接线端子上，另一端汇总后接至就近的接地汇流排，引线长度预留了管线热胀冷缩的伸缩余量，避免季节温差导致引线拉脱。从安装边界来看，整套结构安装完成后，横向支架距离管线中心的垂直高度为75mm，相邻夹件的中心距与管线排布间距保持一致，最小可支持50mm管间距的密集排布场景，支架两端的固定卡件可适配3030mm到5050mm的安装角钢，以及市面通用的C型钢综合支吊架，安装完成后整体突出管线外轮廓的尺寸不超过40mm，不会占用过多的管线排布空间，也不会影响后续管线的维护拆装。

　　实际应用中，这类接地夹可替代传统的圆钢跨接焊接工艺，焊接工艺不仅施工效率低，还容易在焊口位置破坏导管的镀锌层，后期容易出现锈蚀问题，而采用这种装配式接地夹，单组成排管线的接地施工时间可缩短70%以上，且所有构件均为标准化预制件，施工质量不受现场工人焊接水平的影响，接地可靠性更稳定。建模过程中对夹件的锁紧力矩做了参数化模拟，当锁紧力矩达到8N·m时，卡箍与导管的接触压力可达到1200N以上，足以保证接触面的导电稳定性，同时不会夹薄管壁导致导管变形，适配壁厚1.2mm到2.0mm的薄壁电气导管。夹件与横向支架之间采用绝缘衬垫隔离？

　　不对，实际设计中支架如果采用金属材质，夹件与支架之间不需要绝缘，因为支架本身也需要做接地处理，整个支吊架系统与管线通过接地夹形成等电位整体，进一步降低系统的电位差。引线的弯曲半径做了校核，保证在管线产生最大允许位移时，引线的弯曲半径仍大于导线直径的6倍，避免引线内部铜丝断裂。对于不同管径的适配，只需要更换对应规格的卡箍衬套即可，主体夹件与支架结构通用，可减少备品备件的种类，降低运维阶段的物料储备成本。在防爆区域的应用场景中，该结构的所有连接部位均做了防松设计，锁紧螺栓配备了弹簧垫圈，避免设备运行振动导致夹件松动，满足爆炸性环境电气设备的安装要求，可应用在化工车间、燃油库等防爆区域的电气管线接地施工中。
