倾斜式物料提升承载结构受力计算方案

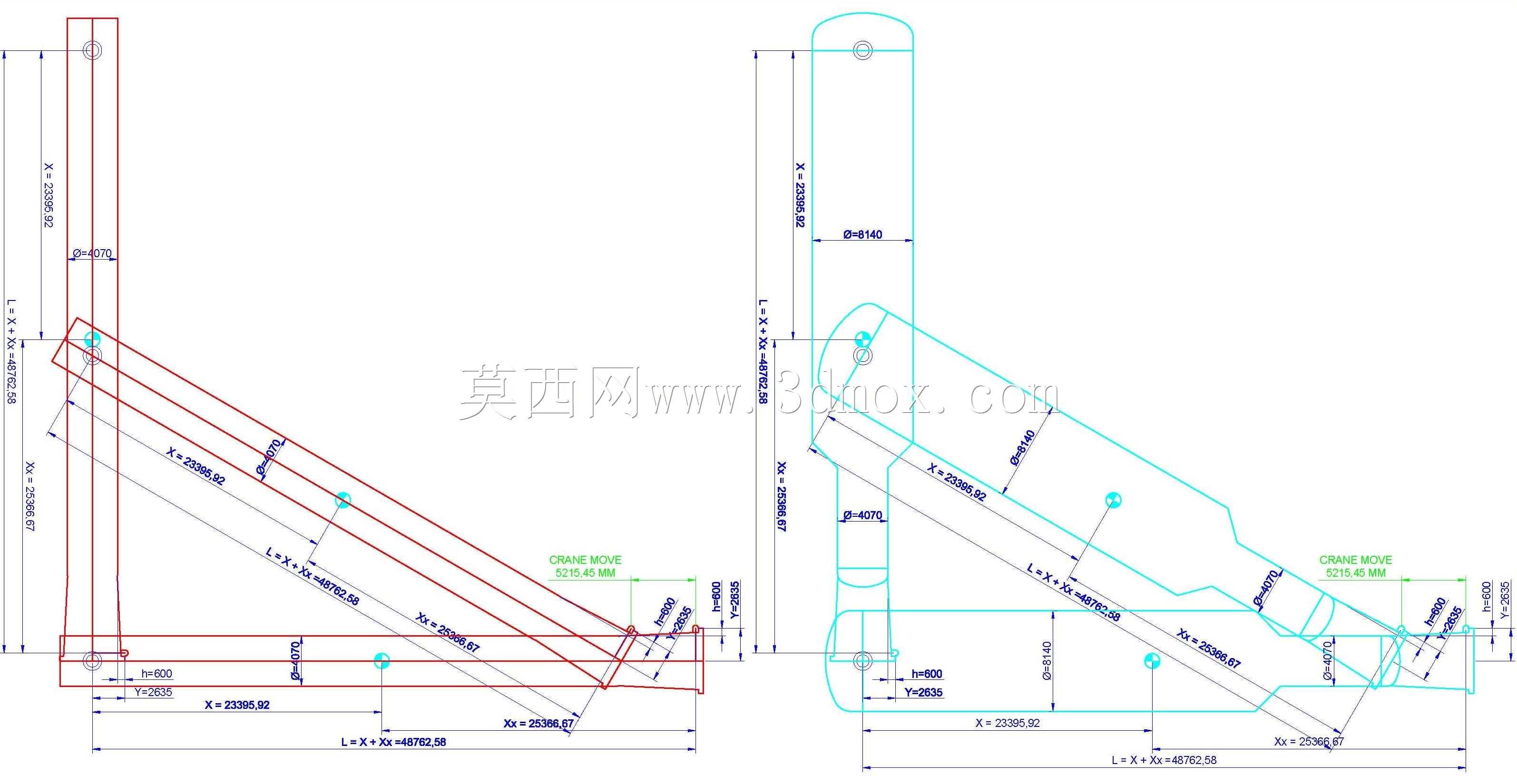

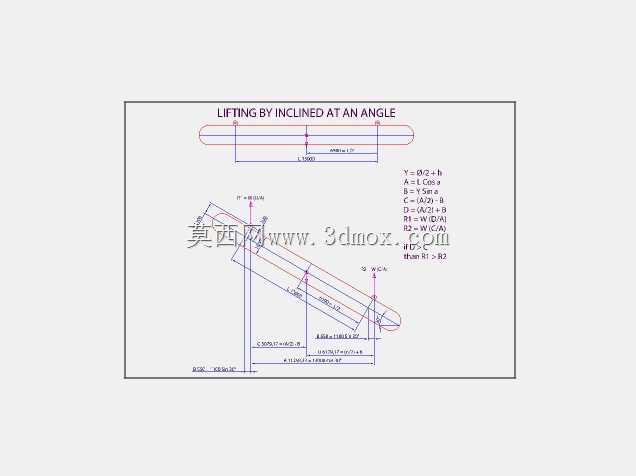

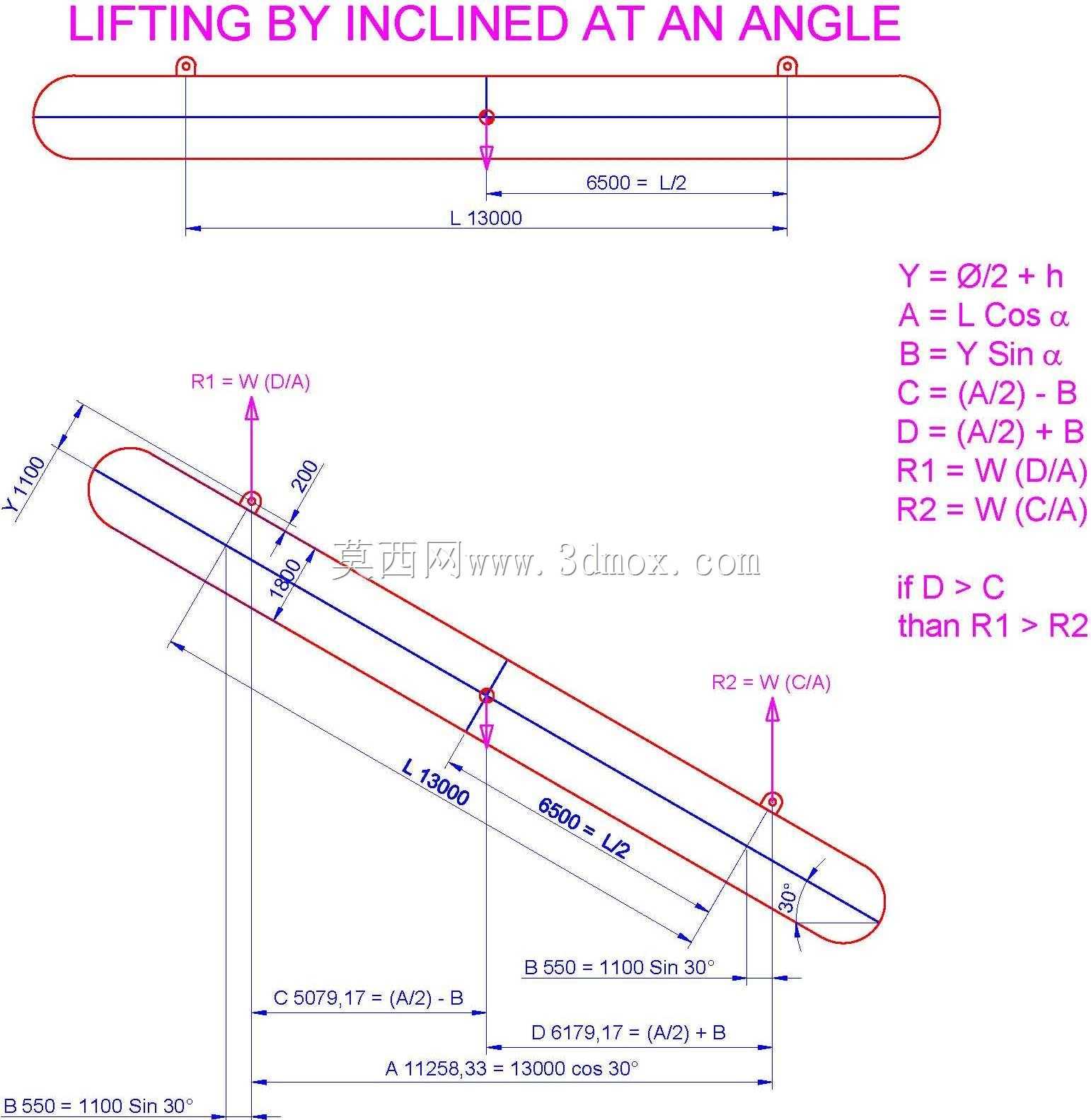

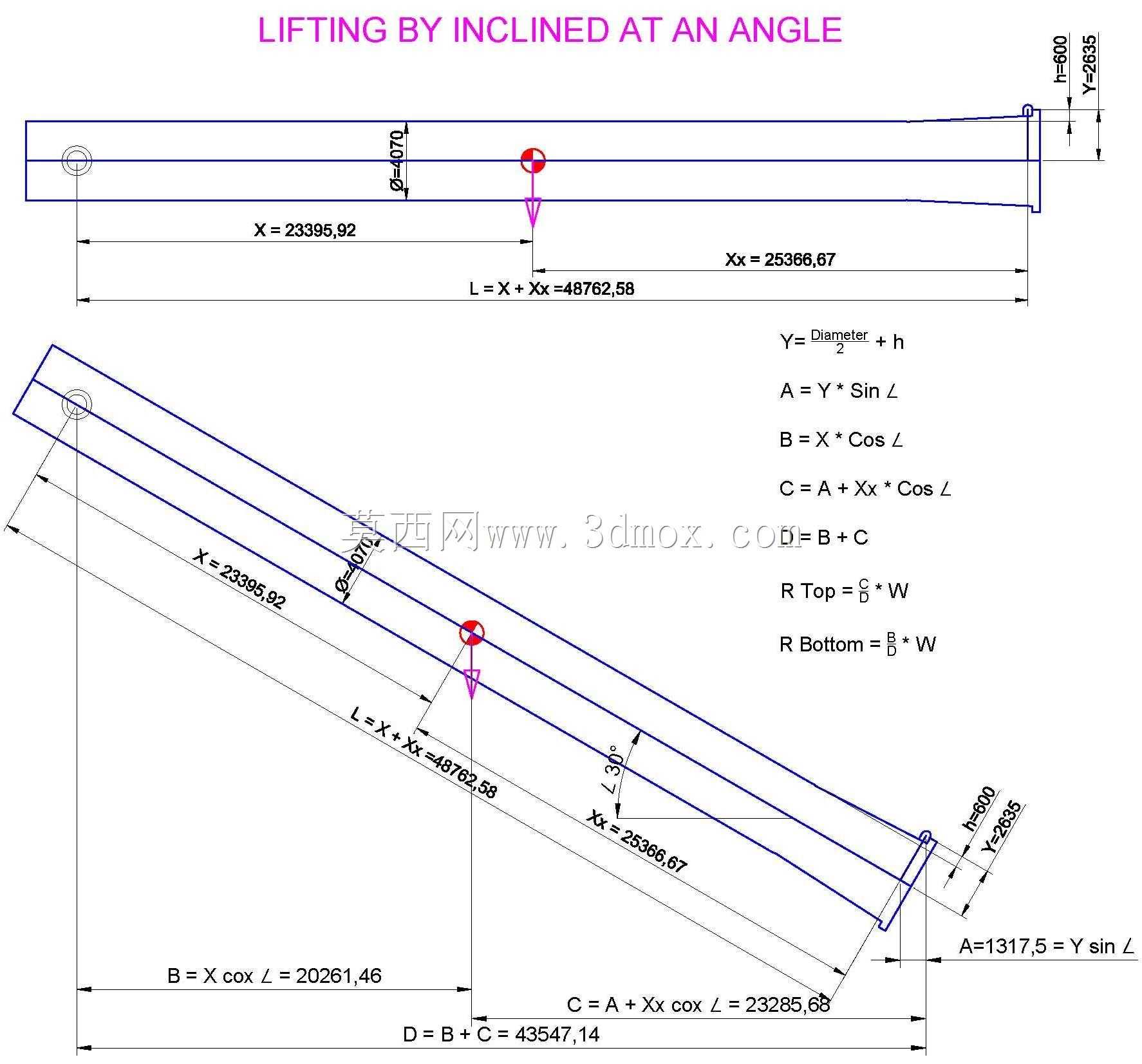

该结构方案针对散料、成件包装物在生产车间、仓储库区的跨高度倾斜输送场景设计，主要用于解决水平段与倾斜段衔接处的物料平稳抬升需求，常见于粮食加工、建材中转、轻工包装生产线的物料转运环节，可适配不同倾角的安装工况，为长跨度倾斜输送设备的机架设计、吊点布置提供精准的力学依据。从实际用途来看，这套方案聚焦倾斜提升工况下的重量分布规律与支座反力计算逻辑，能够帮助工程人员快速确定不同安装角度下的设备受力边界，避免因受力估算偏差导致的机架变形、吊点失效等问题，保障设备长期运行的结构稳定性。在功能特性上，方案明确了不同倾角下的受力分解逻辑，将总载荷按照水平、垂直两个方向进行拆分，结合吊点的布置位置逐一计算各支撑点位的承载数值，同时给出了端部圆弧段的半径取值规则，确保输送带或承载梁在转弯位置的曲率符合运行要求，避免出现卡滞、磨损加剧的问题。设计思路上，方案以总长度13000mm的长跨度承载梁为基础，将中点作为载荷对称参考点，通过三角函数关系推导不同倾角下的水平、垂直分力计算公式，同时考虑了吊点位置与梁端的距离参数，给出了不同位置的尺寸计算逻辑，当计算得出的内侧吊点间距参数大于预设阈值时，自动调整端部圆弧半径的取值，确保结构受力始终处于合理区间。外形尺寸与安装边界方面，该承载结构总长度为13000mm，中点位置距离端部吊点的水平距离为6500mm，在30度倾角的典型安装工况下，内侧吊点与中点的水平距离为550mm，外侧吊点与梁端的水平距离为6179mm，端部圆弧半径根据梁体宽度与对应位置的尺寸比值确定，安装时需保证各吊点处于同一安装平面，垂直方向的高度差需控制在允许范围内，避免产生额外的附加载荷，同时要预留出端部圆弧段的安装空间，保障梁体转弯位置与周边固定设施的安全间隙，防止运行过程中出现剐蹭干涉。整套计算逻辑覆盖了从尺寸确定到受力校核的全流程，能够直接为同类型倾斜提升设备的结构设计提供可复用的计算参考，减少重复建模验算的工作量，提升设计阶段的工作效率。
