货运车辆底盘结构三维线框设计方案

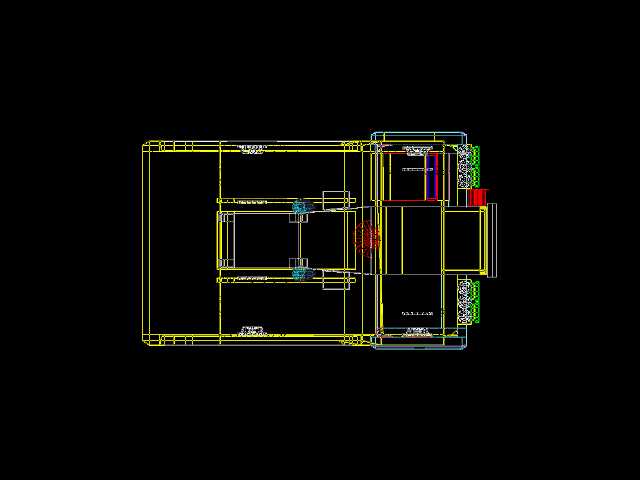

　　做商用车底盘结构设计快十二年，经手的重载货运车型底盘方案不下四十套，看到这套线框结构第一眼就能判断，这是面向中短途城际散货运输场景的载货车底盘布局设计，核心解决的是常规标载工况下，车架承载冗余、部件安装干涉、管线排布混乱这三个一线运维和总装环节最常反馈的问题。很多刚入行的结构工程师做底盘设计总习惯先堆配置，把能选的部件都往车架上塞，最后总装的时候才发现制动管线和燃油管路干涉，或者后悬部件突出车架边界，上装货箱的时候没法贴合，这套设计从一开始就把安装边界卡死了，车架纵梁的外侧轮廓做了齐平处理，所有外挂部件的安装面都没有超出纵梁下翼面和外侧立面，不管是后期做仓栅、厢式还是平板上装，都不需要额外切割调整安装支架，能省掉总装环节至少两个工时的适配工作。

　　从线框的分层结构能看出来，设计阶段做了很细的承载路径规划，纵梁采用的是变截面结构，驾驶室下方的纵梁截面高度做了收窄，给驾驶室悬置和转向机构留出足够的运动空间，不会出现转向轮打满角度的时候蹭到纵梁加强板的问题，而货箱承载段的纵梁截面做了加高，内部的加强筋排布对应货箱的横梁安装位置，重载的时候载荷能直接通过货箱横梁传递到纵梁加强区，不会出现局部应力集中导致纵梁开裂的情况。之前做过的一款同级别载货车，早期设计的时候把尿素罐安装支架放在了纵梁内侧，后期维保的时候拆个滤芯要把旁边的线束全拆了，运维师傅反馈了好几次，这套设计把所有需要定期维保的部件，包括燃油滤清器、尿素罐、储气筒，全部布置在车架外侧的安装位上，而且预留了足够的手部操作空间，站在地面上就能完成常规滤芯更换和管路检查，不用钻到车底作业，不管是维保效率还是作业安全性都提升不少。

　　管线排布这块能看出设计的细致程度，制动硬管、燃油管、线束的走向全部沿着纵梁内侧的预留走线槽布置，不同介质的管线之间留了足够的安全间隙，燃油管和制动管之间的间隙控制在15mm以上，不会因为车辆行驶过程中的震动导致管路相互摩擦破损，而且所有管线的固定卡扣位置都做了统一规划，每隔300mm设置一个固定点，避免长距离悬空的管线在震动下出现疲劳断裂。车架尾部的安装位预留了多种后防护、尾灯支架的安装孔位，不需要重新打孔就能适配不同地区的法规要求，不管是做普通货运还是冷藏运输上装，都能直接选装对应的支架，不用对车架本体做二次加工，避免了现场打孔破坏纵梁表面防腐层的问题。

　　前轴附近的转向机构布局做了运动校核，从线框的轮廓能看到转向拉杆和周边部件的间隙留足了25mm以上，就算是钢板弹簧被压缩到极限行程，转向拉杆也不会和钢板弹簧或者稳定杆发生干涉，之前遇到过因为间隙留得不够，重载颠簸的时候转向拉杆蹭到稳定杆，导致转向卡滞的故障，这套设计在前期就把极限工况下的运动包络算清楚了，从根源上避免了这类问题。底盘的电气接线盒布置在驾驶室后方的车架高位，距离地面的高度超过了600mm，就算是遇到积水路段行驶，也不会出现接线盒进水导致电路短路的问题，而且接线盒的安装角度做了倾斜设计，开盖检修的时候雨水不会流进盒体内部。很多人觉得底盘设计就是把各个部件拼在车架上就行，实际上每一个安装位的偏移、每一段管线的走向、每一处间隙的预留，都直接影响车辆后期的使用可靠性和维保成本，这套结构在设计阶段就把总装、运维、上装适配、法规适配这些环节的需求全部考虑进去了，没有多余的冗余结构，每个部件的位置都有其对应的工程逻辑，不管是拿来做同级别车型的结构参考，还是做底盘改装的基础框架，都能减少很多前期校核的工作量。
