C型1/4-20规格翼形螺母锌板三维建模作品

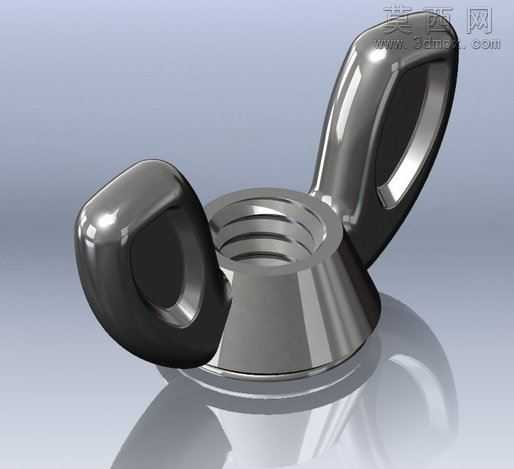

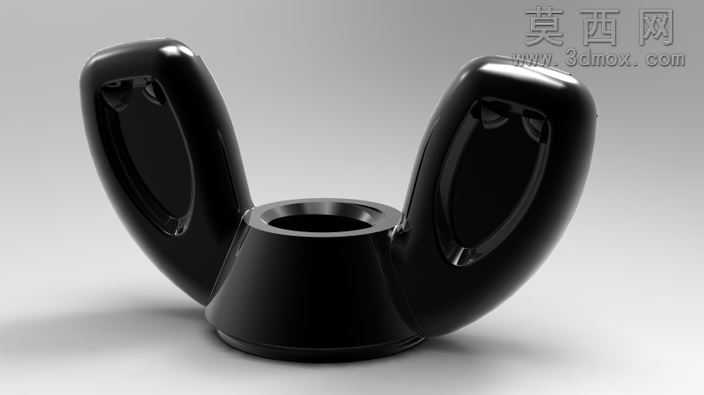

本作品为C型1/4-20规格翼形螺母锌板的三维参数化建模成果，建模过程严格遵循紧固件通用设计规范，以实际量产的锌板冲压成型翼形螺母为原型进行1:1比例还原。建模初期首先梳理翼形螺母的核心结构特征：中部为带标准内螺纹的锥形基座，两侧对称延伸出供徒手拧动的蝶形翼片，整体结构无尖锐棱角，所有过渡位置均设置符合五金件生产工艺的圆角参数，避免应力集中问题。建模阶段采用多实体组合建模思路，首先绘制中部基座的旋转截面草图，通过旋转凸台命令生成锥形基座主体，随后绘制内螺纹的牙型截面，以螺旋线为引导线扫描切除生成标准1/4-20英制内螺纹，螺纹牙型角度、螺距参数完全匹配通用紧固件标准，确保虚拟装配时可与对应规格螺栓实现无干涉配合。两侧翼片采用曲面建模与实体建模结合的方式，先绘制翼片的外轮廓引导线与截面控制线，通过放样曲面生成翼片的顺滑外表面，再通过加厚命令将曲面转换为实体，翼片与基座的衔接位置采用圆角过渡命令处理，还原锌板冲压成型后自然的圆滑衔接效果，同时对翼片内侧的凹陷握持区域做曲面优化，贴合人体手指握持的弧度，提升徒手操作时的贴合感。材质与渲染阶段，针对锌板材质的金属特性进行参数调试，基座部分赋予抛光镀锌金属材质，调整金属粗糙度参数至0.12，添加微弱的反射效果模拟镀锌层的亮面金属质感；翼片部分做细微的材质区分，添加极淡的磨砂颗粒纹理，还原冲压成型后翼片表面的细微质感差异；场景搭建采用浅灰色反光地面，添加三点式布光，主光源从侧上方45度角照射，突出金属表面的高光反射与结构轮廓，辅光源补亮暗部避免死黑，背光源勾勒模型边缘提升立体感，最终渲染效果清晰展现螺母的结构细节与材质质感。整个建模过程充分考虑零件的生产工艺可行性，所有壁厚、圆角、拔模角度均符合锌板冲压与后续攻丝工艺的生产要求，可直接用于虚拟装配验证、产品展示、紧固件选型参考等场景，模型结构严谨，参数准确，无几何错误，曲面顺滑无破面。
