气缸配套剪刀式升降器连接附件

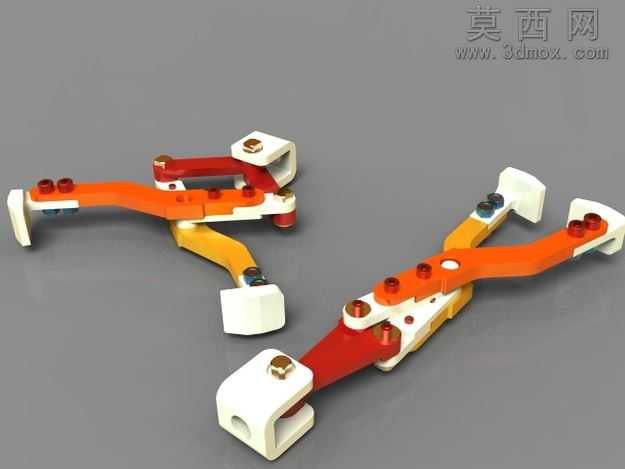

本模型为气缸配套使用的剪刀式升降器连接附件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工的公差配合要求，对每一处连接孔位、铰接转轴位、安装卡脚都做了精准的尺寸约束，确保各零件装配后无干涉，可直接用于后续的工程图导出与加工参考。模型整体采用多实体建模方式拆分不同功能部件，分别对应主体支撑臂、铰接连接件、端部安装座三类核心结构，其中主体支撑臂做了等强度的变截面设计，在保证结构刚性的前提下尽可能降低零件自重，适配气缸抬升中等负载的使用场景。渲染阶段采用Keyshot进行材质与光影处理，支撑臂主体分别赋予橙色哑光工程塑料、红色高强度结构钢、米白色耐磨尼龙三种差异化材质，铰接位置的铜质转轴做了金属抛光质感处理，端部的白色安装座赋予磨砂PA66材质表现，还原实际工业配件的真实质感；场景采用中性灰色摄影棚背景，搭配柔和的漫反射打光，清晰呈现零件的结构轮廓与装配关系，铰接处的活动间隙、安装面的沉头孔位都在渲染中做了细节表现，直观展示部件的装配逻辑。设计思路围绕气缸抬升作业的附加支撑需求展开，采用剪叉铰接的结构形式实现力的传导与行程放大，两端的C型安装座可快速卡接在升降台架与气缸输出端，无需额外定制连接法兰，适配多数常规规格的气缸安装尺寸；铰接点采用耐磨衬套与铜轴配合的结构设计，降低反复升降过程中的磨损量，支撑臂表面的加强筋布局经过受力校核，可承受中等负载下的交变应力，避免长期使用出现结构变形，整体结构兼顾了安装便捷性、结构耐用性与负载适配性，可直接用于自动化产线升降工位的配套附件选型参考，也可作为剪叉升降机构的教学演示模型使用。
