纸压机用线材轧辊结构三维设计

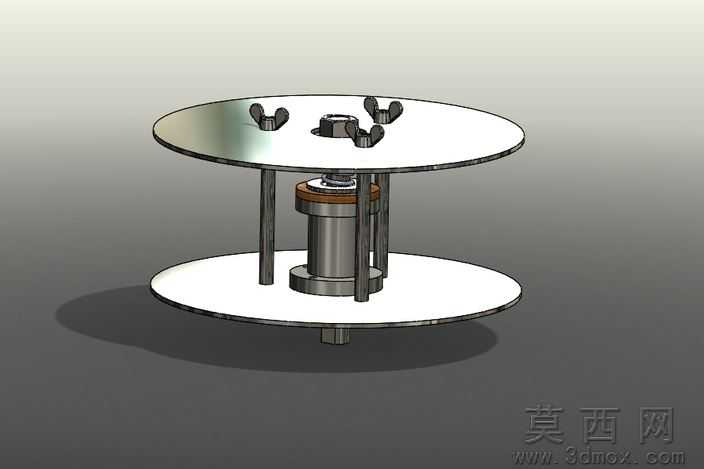

本作品为适配纸压机线材输送工序的线材轧辊三维建模成果，建模阶段以实际工况下的受力需求为核心依据，先完成整体装配基准的定位搭建，将上下两层圆形承托盘作为核心承载结构，中心设置同轴的支撑立柱与传动连接轴，保证整体回转过程的同轴度误差控制在合理区间。建模过程中对各部件的配合公差做了精细化设定，上层承托盘表面均匀分布的四个卡接爪结构，采用带圆角的块状特征建模，既保证卡接线材卷时的接触面积足够，又避免尖锐棱角对线材表面造成划伤，中心位置的锁紧螺母采用标准件参数化建模，可直接匹配通用规格的紧固件实现快速装配。下层承托盘与中心立柱的连接位置，设置了带台阶的轴承安装位，建模时预留了轴承外圈的过盈配合余量，同时在立柱底部设计了方形传动连接头，可直接对接纸压机的动力输出轴，无需额外加装转接部件。渲染阶段针对不同部件的材质特性做了区分设置，上下承托盘采用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，还原金属表面的高光反射效果；支撑立柱采用发黑处理的结构钢材质，适当降低反光度体现哑光金属质感；中心位置的缓冲衬套采用棕褐色工程塑料材质，添加细微的颗粒纹理提升真实感；卡接爪与锁紧螺母采用镀锌钢材材质，表面添加轻微的镀锌层纹理细节。整体结构设计充分考虑了纸压机的实际使用场景，上下盘的间距经过参数化调试，可适配不同宽度规格的线材卷装载，四个卡接爪的位置可根据线材卷的内圈尺寸做适应性调整，中心的轴承结构可有效降低回转过程中的摩擦阻力，减少动力损耗的同时提升部件使用寿命。建模过程中对所有部件做了干涉检查，确保各活动部件在回转过程中无碰撞、无卡滞，装配关系完全符合实际机械装配的工艺要求，可直接导出工程图用于生产加工参考，也可导入仿真软件做动平衡、受力变形等工况模拟分析。
