带扭矩臂的垂直位移链轮提升机构

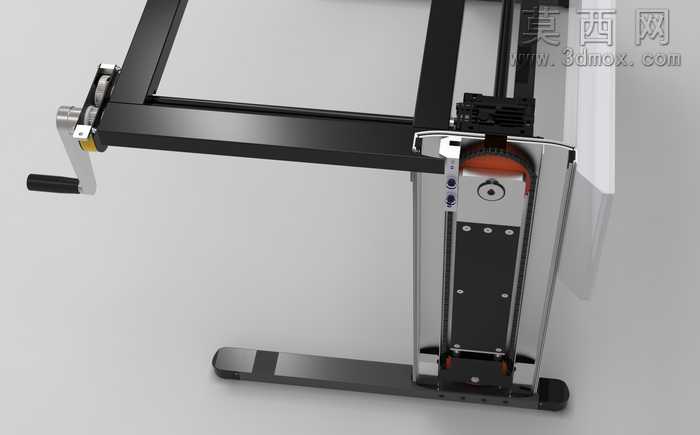

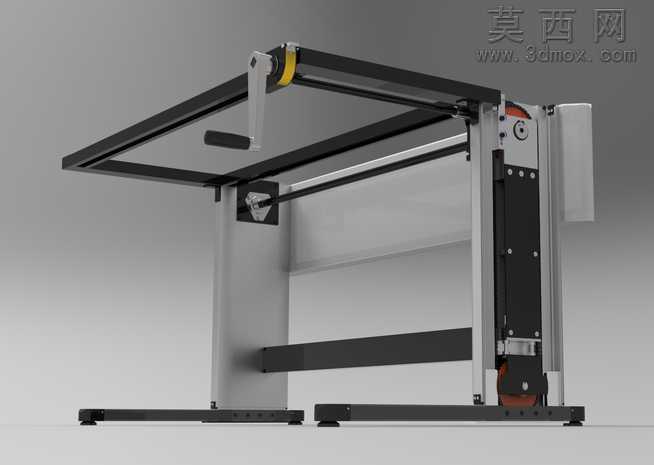

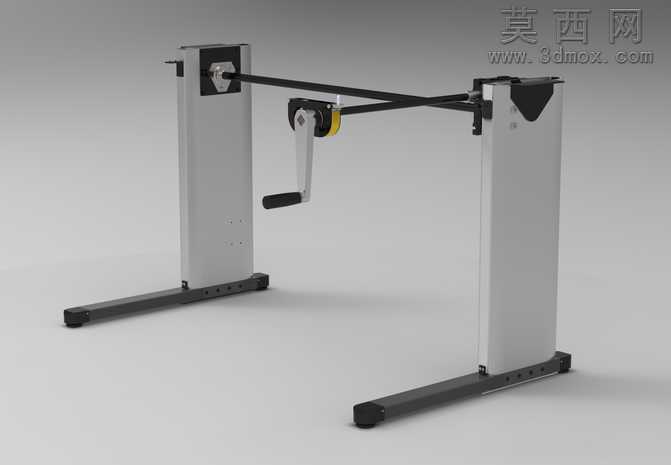

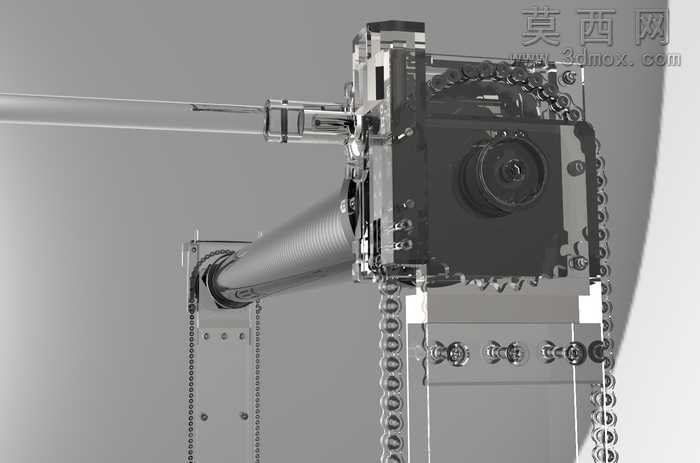

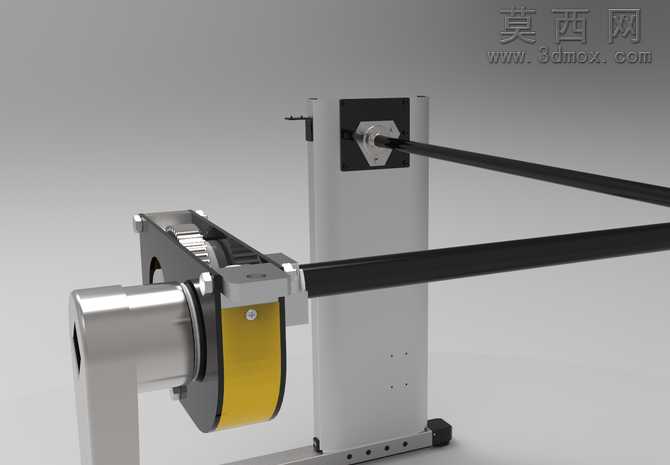

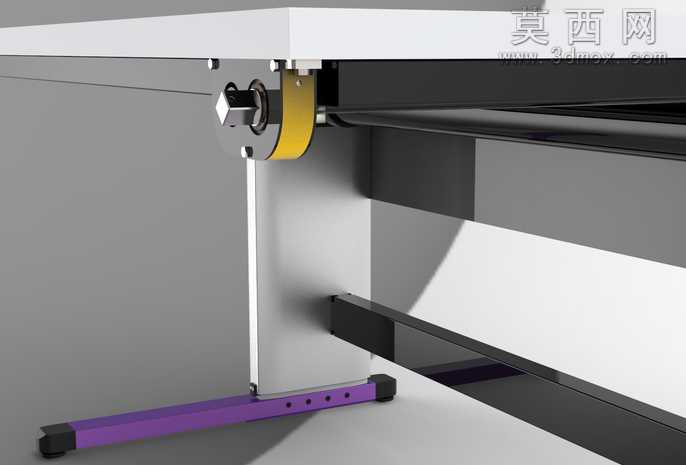

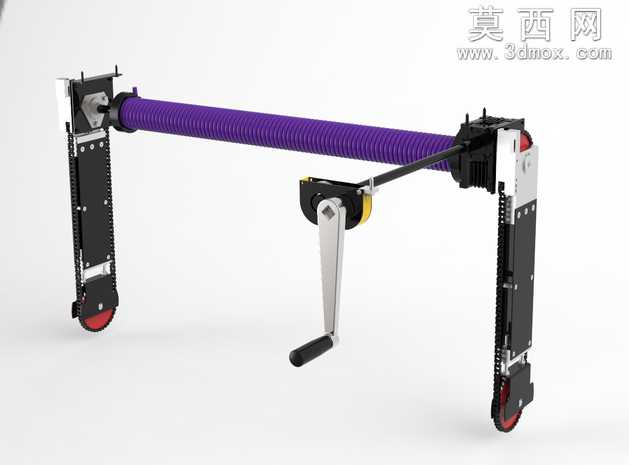

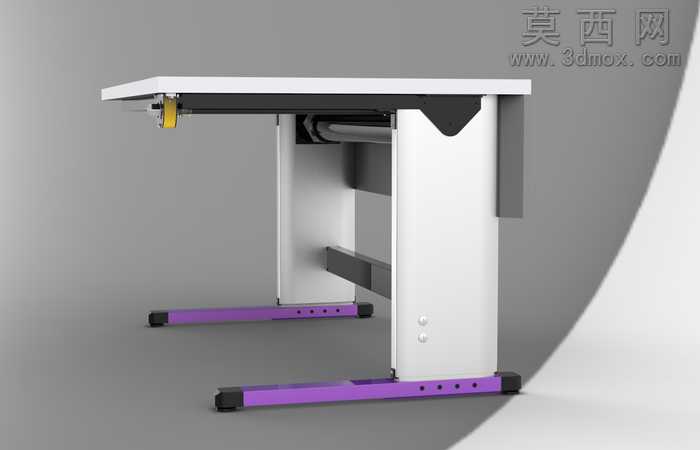

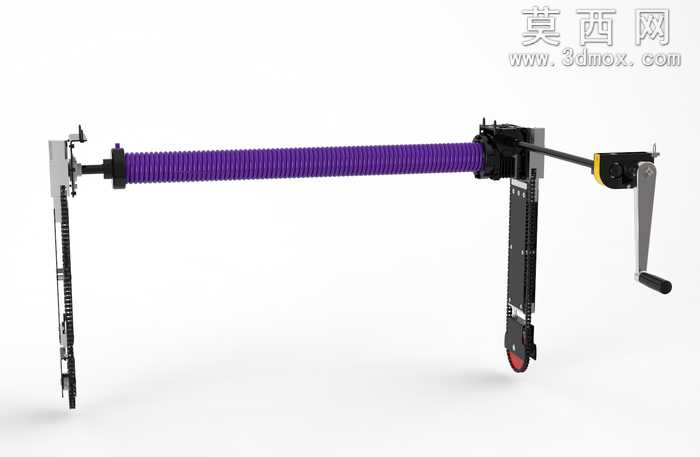

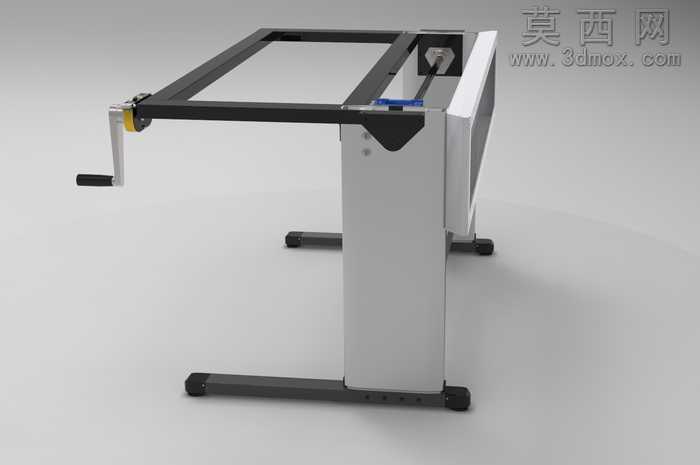

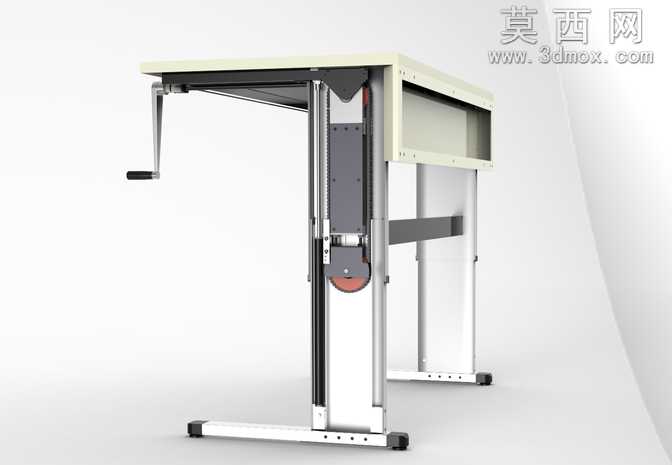

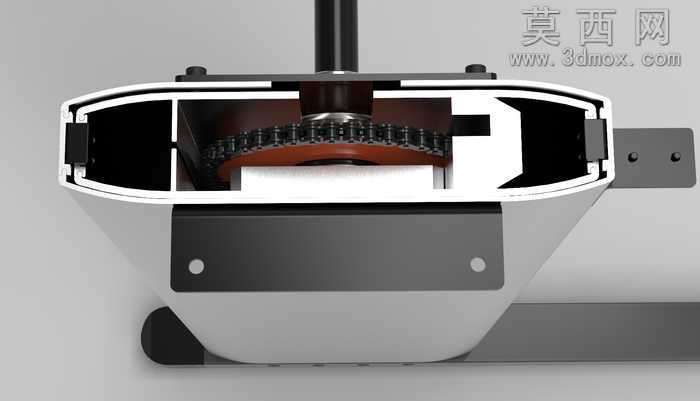

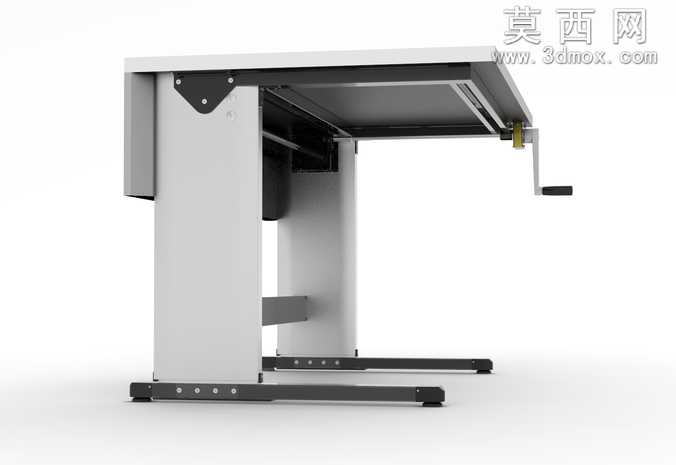

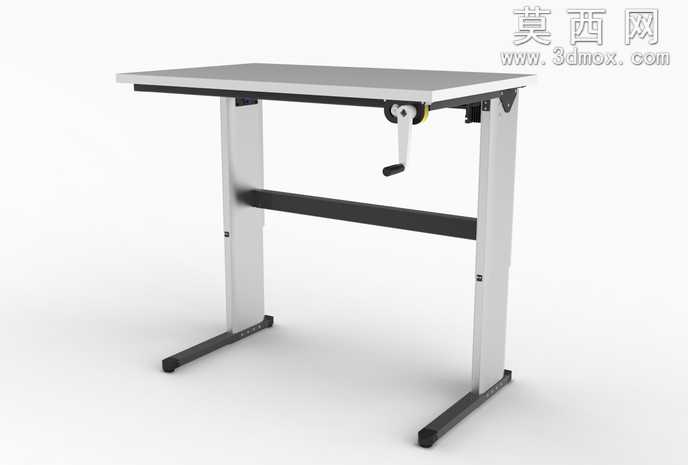

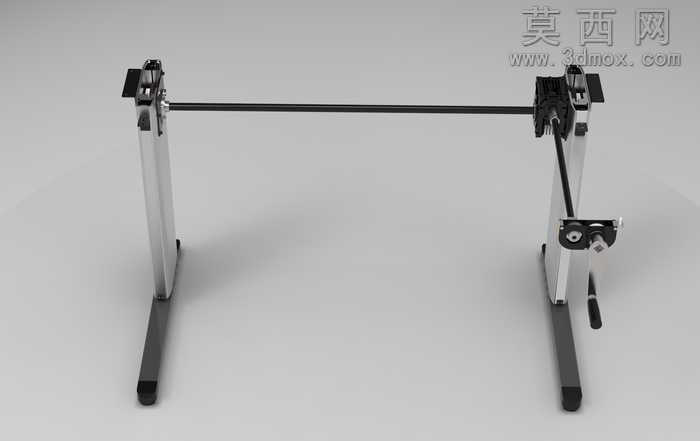

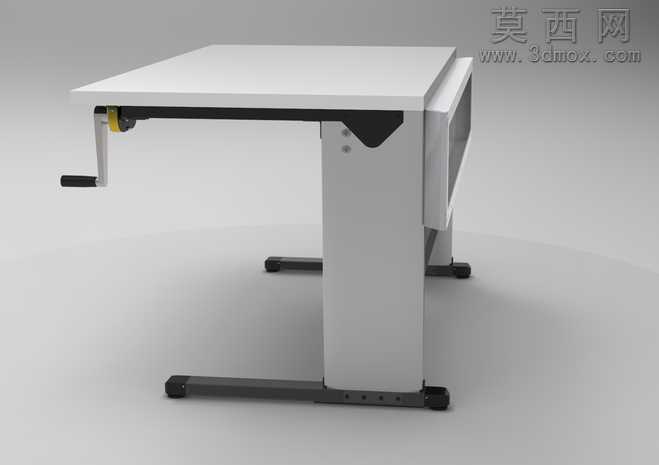

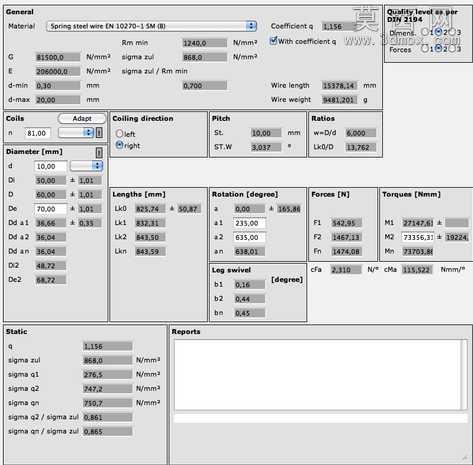

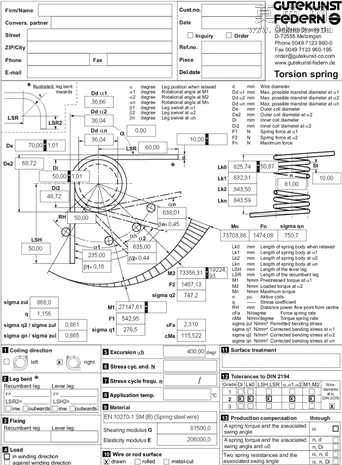

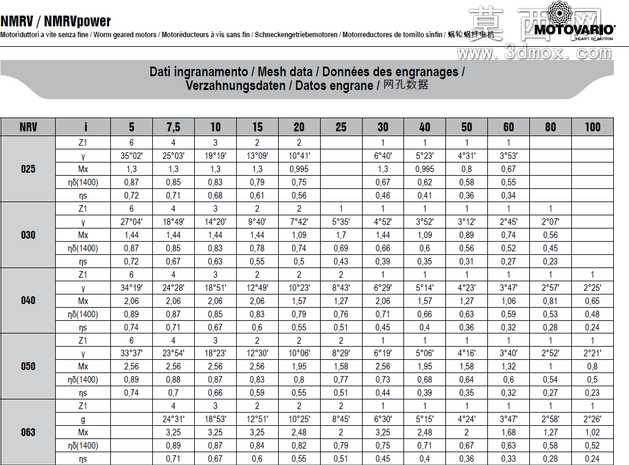

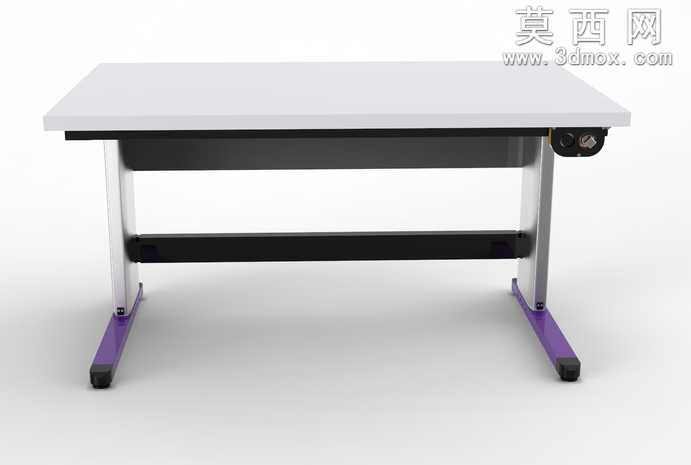

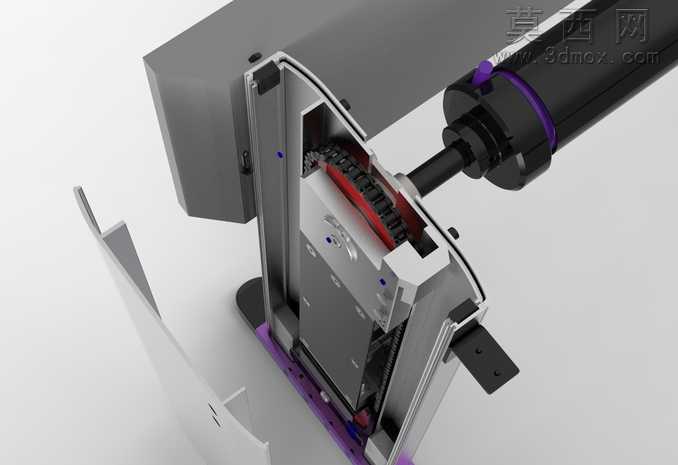

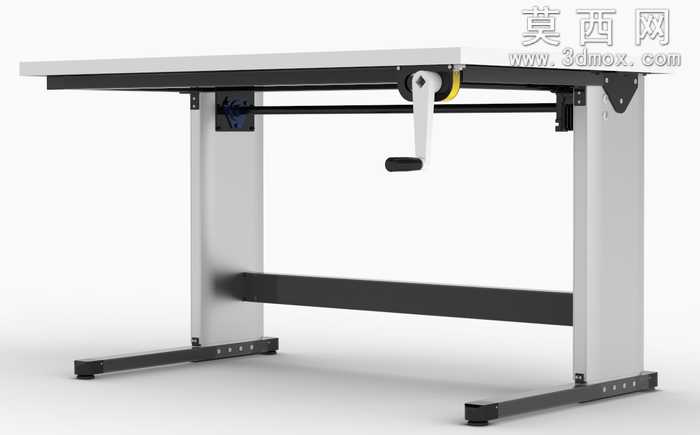

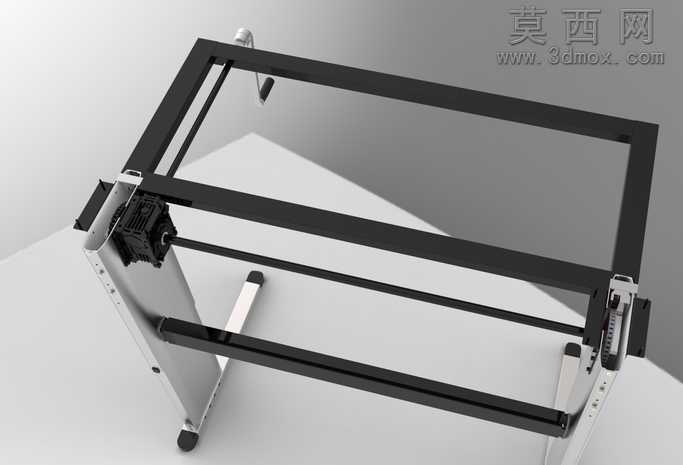

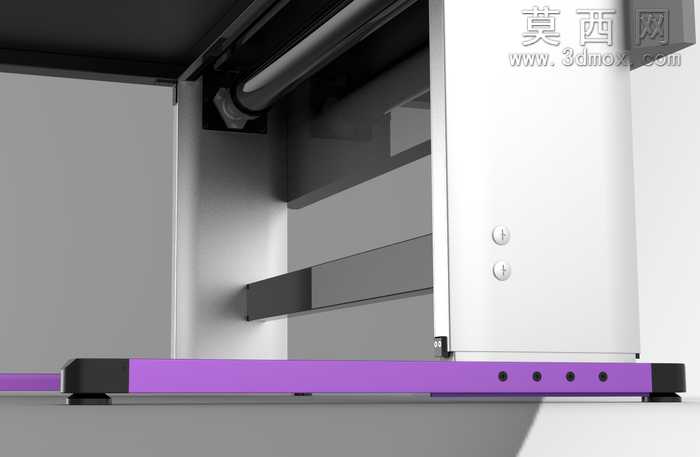

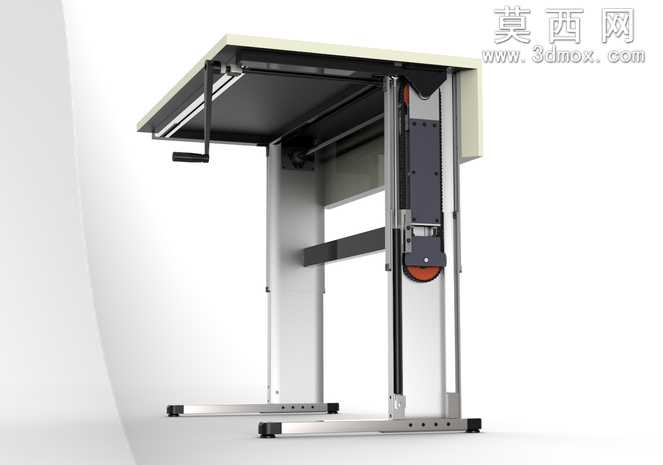

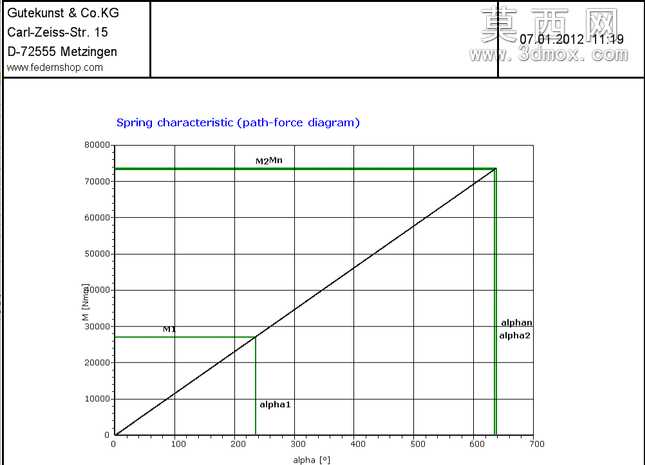

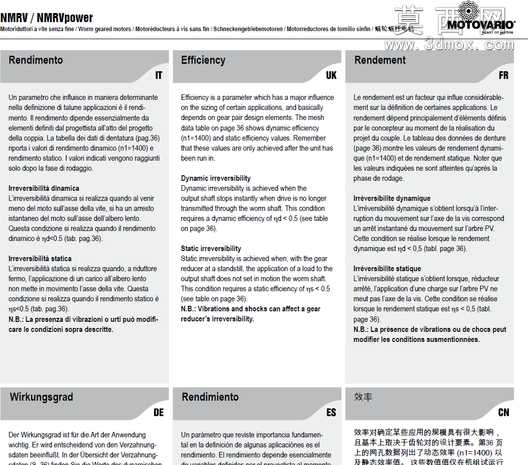

该作品为垂直位移链轮提升机构的三维设计成果，建模阶段完整还原了机构的核心组成，包含立式支撑机架、双平行横向导向滑轨、滑动承载座、链轮传动组件、扭矩输出臂、驱动单元等结构，所有零件的配合公差、装配关系均按照机械设计标准搭建，可直观呈现机构的运动逻辑。渲染阶段采用写实工业风格，金属机架赋予哑光银白金属材质，滑轨表面做了抛光金属质感处理，扭矩臂外侧的护罩使用亮黄色工程塑料材质，驱动端的连接法兰做了发黑金属质感区分，光影设置采用柔和的工业顶光搭配侧方补光，清晰展现各部件的轮廓层次与装配细节，无过度曝光或材质失真问题。结构设计上，核心采用蜗轮蜗杆搭配链轮的减速传动方案，选用高不可逆性的蜗轮蜗杆配置，避免负载状态下的反向回转问题，小齿轮的齿形参数经过计算优化，减少运转时的齿面受力与磨损；扭矩臂采用偏心可调设计，可根据负载重心位置调整腿部跨距，让承载重心尽量靠近滑轨中心，降低导轨承受的倾覆力矩，减少滑动阻力与结构磨损。设计过程中针对传动参数做了完整校核，从电子齿轮的扭矩匹配、链轮直径选型、减速比计算入手，核算了不同负载下的输入扭矩需求、传动效率、运转速度与行程时间，对比了气弹簧辅助、加长手柄等不同优化方案的优劣，最终确定的结构兼顾了传动稳定性、操作便捷性与加工可行性，机架的安装孔位做了标准化设计，可适配现有同类提升机构的安装基座，降低改装与应用的成本，整体结构紧凑，传动路径清晰，可直观展示垂直提升类设备的机械设计逻辑。
