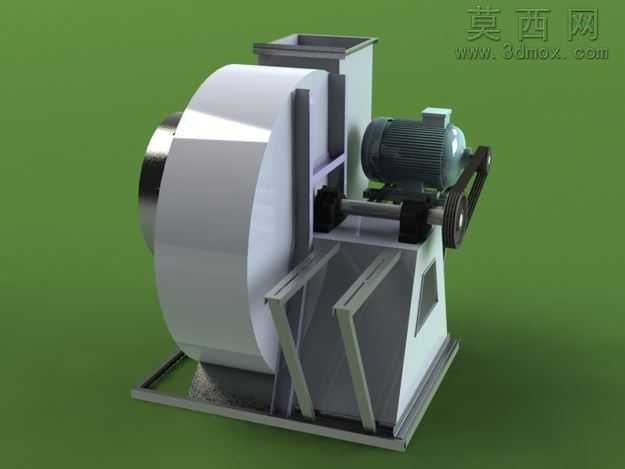

1500mm工业离心风机结构三维设计

本作品为1500mm规格工业离心风机的三维建模设计成果，建模过程严格遵循工业风机的实际生产制造逻辑，完整还原了该类设备的全部核心结构与装配关系。建模阶段首先依据离心风机的气动设计参数确定蜗壳型线，采用曲面放样、加厚成型的方式构建蜗形机壳，精准还原机壳的进风口、出风口的法兰连接结构，保证机壳内部流道的曲面顺滑度，避免出现建模棱角导致的气动性能偏差。叶轮部分采用圆周阵列特征完成叶片建模，匹配前盘、后盘的焊接装配结构，还原叶轮与主轴的连接轮毂结构，确保叶轮的动平衡相关结构特征完整呈现。传动系统部分完整建模了皮带传动组件，包含主动带轮、从动带轮、三角带以及轴承座支撑结构，精准还原电机与风机主轴的传动连接关系，电机模型还原了散热筋、接线盒、安装底脚等细节特征，保证传动部分的装配干涉校验完全符合实际安装要求。机架部分采用型钢焊接结构的建模逻辑，通过型材截面扫描、焊接节点特征处理，还原机架的支撑斜撑、安装底板、电机调节滑轨结构，确保机架的承重结构与实际设备一致。材质渲染阶段针对不同部件匹配对应工业材质：机壳与机架采用哑光喷塑金属材质，还原工业设备的漆面质感；叶轮采用镀锌钢板材质，呈现金属冷轧后的哑光银质感；电机外壳采用铸铁哑光材质，皮带采用黑色橡胶材质，轴承部位添加金属光泽质感，各部件材质区分清晰，渲染效果贴合工业现场的设备真实外观。设计过程中充分考虑了设备的装配合理性，所有连接部位的螺栓孔、法兰密封面、调节结构均做了特征还原，可直接用于设备的结构展示、装配教学、安装模拟等场景，模型的结构比例完全参照1500mm离心风机的实际尺寸进行缩放，保证各部件的尺寸比例协调，不存在结构失真问题，能够直观呈现该类工业排风设备的整体构造与工作原理。
