工业并联离心泵组管路集成系统

　　这套并联离心泵组集成结构，主要面向工业循环水系统、生产工艺供水、暖通空调冷热源循环、消防稳压供水等需要连续流体输送的场景，在化工生产车间、区域换热站、商用建筑地下机房、厂区供水泵站中都有广泛应用，核心作用是为管路内的流体提供稳定压头，保障介质按照设计流量输送到各个用液点位，多泵并联的结构可以根据实际用液负荷灵活调整运行泵的数量，既可以在满负荷时多泵同时运行满足大流量需求，也可以在低负荷时单泵运行降低能耗，同时互为备用的配置也能避免单泵故障导致整个流体系统停机，提升整个输送系统的运行可靠性。

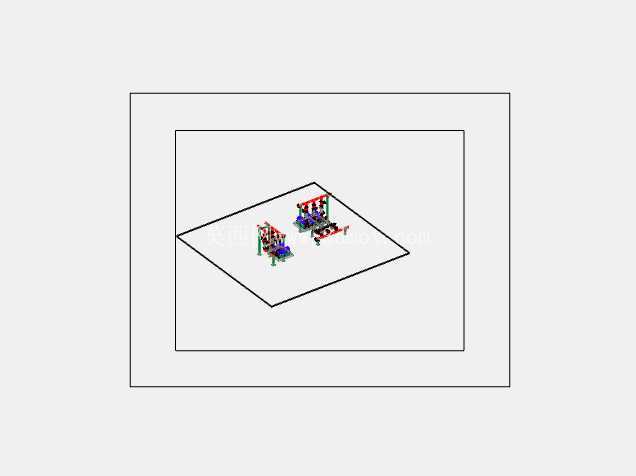

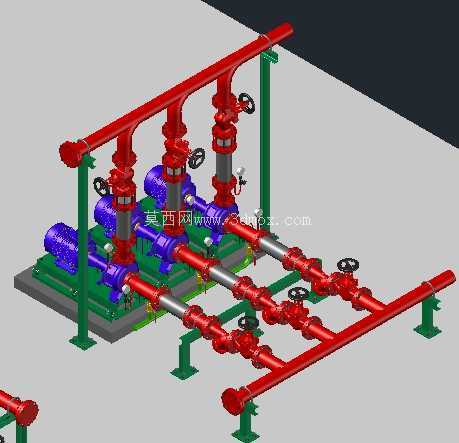

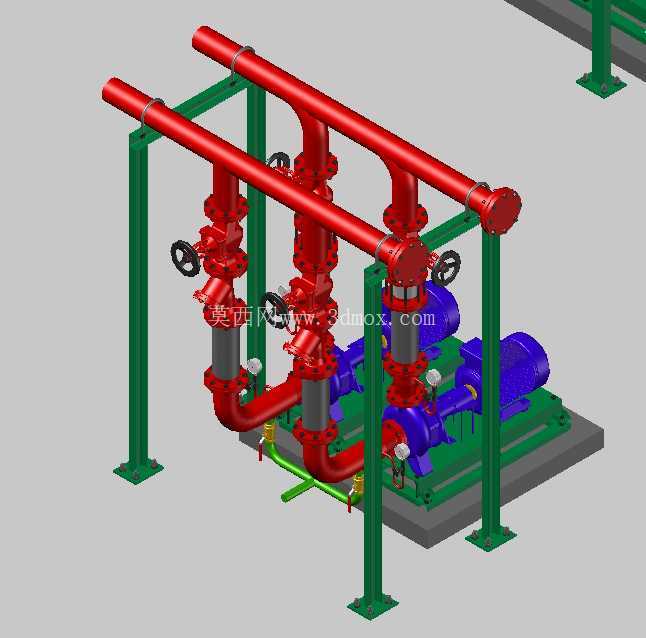

　　从结构设计来看，整套泵组采用撬装集成的设计思路，所有泵体、管路、阀门、支撑结构都集成在统一的钢制底座上，底座下方预留了地脚螺栓安装孔位，现场安装时只需要将撬块吊装到预设的混凝土基础上，完成地脚固定、进出口管路对接和电气接线即可投入使用，大幅减少现场安装的配管、对齐工作量，也能避免现场安装出现的管路应力错位问题。泵体进出口的管路采用对称式布局，每台离心泵的进出口都配置了独立的截止阀，方便单台泵检修时切断介质，不影响其他泵组的正常运行，进出口管路之间还设置了连通管和旁通阀门，满足不同运行工况下的管路切换需求。管路的支撑采用落地式绿色型钢支架，支架与管路之间设置了管卡固定，避免泵组运行时的振动传递到管路系统引发管路共振，同时支架的高度经过精准核算，保证管路保持设计坡度，避免管路局部存气引发的气蚀问题，影响泵的运行效率和使用寿命。

　　设计过程中首先核算了不同工况下的流量、压头参数，确定离心泵的型号和并联数量，管路的通径根据经济流速选取，避免管径过大造成材料浪费，也防止管径过小导致管路沿程阻力损失过大，增加泵的运行能耗。管路的布置充分考虑了操作空间，所有阀门的手轮都朝向操作通道一侧，高度控制在操作人员站立即可操作的范围，不需要额外登高或者俯身操作，日常巡检时可以直观看到阀门的开闭状态，也方便快速切换管路工况。泵体与管路的连接采用法兰连接，法兰之间的密封垫片根据输送介质的特性选取，保证连接位置的密封性能，避免运行过程中出现介质泄漏。进出口管路的位置预留了仪表安装接口，可以根据实际需求安装压力表、温度传感器、流量计等检测仪表，方便运行过程中实时监测泵组的进出口压力、运行流量等参数，判断泵组的运行状态。

　　安装边界方面，整套撬装泵组的宽度控制在常规机房通道的通行宽度范围内，吊装时可以通过标准宽度的机房门洞，不需要额外拆改建筑结构。底座的地脚螺栓孔位置按照通用混凝土基础的设计规范排布，基础的承重能力经过核算，可以承受泵组满水运行时的总重量，同时抵消泵运行时产生的动载荷。管路的进出口法兰位置设置在撬块的同一侧，方便现场与外部主管道对接，对接位置预留了足够的法兰操作空间，方便施工人员进行螺栓紧固作业。泵体上方的管路净空高度满足日常检修的起吊需求，需要拆检泵体时可以直接在撬块上方架设小型起吊设备，不需要额外拆除上部管路，大幅缩短检修停机时间。泵组的电机侧预留了足够的散热空间，保证电机运行时的通风散热效果，避免电机过热影响绝缘寿命。

　　整套结构的细节设计充分考虑了长期运行的可靠性，管路的弯头全部采用大曲率半径的冲压弯头，减少管路局部阻力，同时避免弯头位置出现介质涡流导致的管路冲刷磨损。所有阀门的选型都满足系统的额定压力要求，阀门的压力等级与管路设计压力保持一致，避免出现压力等级不匹配的薄弱点。支撑支架的底部设置了减震垫，进一步减少泵组运行振动向建筑基础的传递，降低机房内的运行噪音。并联管路的对称设计保证每台泵运行时的管路阻力基本一致，避免出现单泵过载或者流量分配不均的问题，保证每台泵都能在高效区间运行，降低长期运行的能耗成本。
