皮带滚轮支撑导向组件结构设计

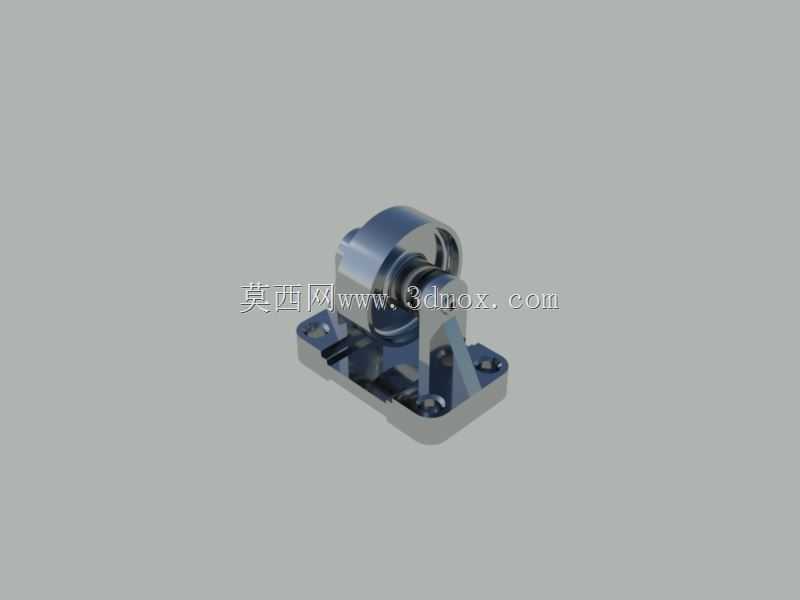

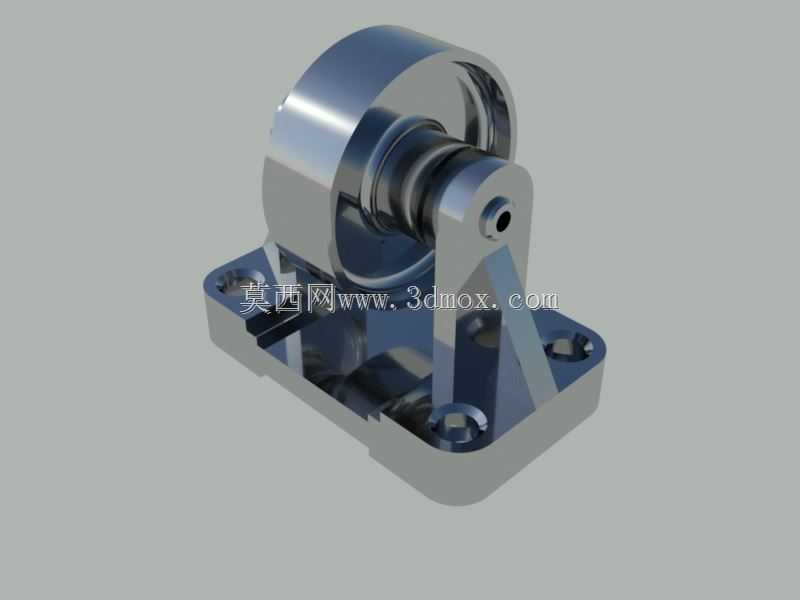

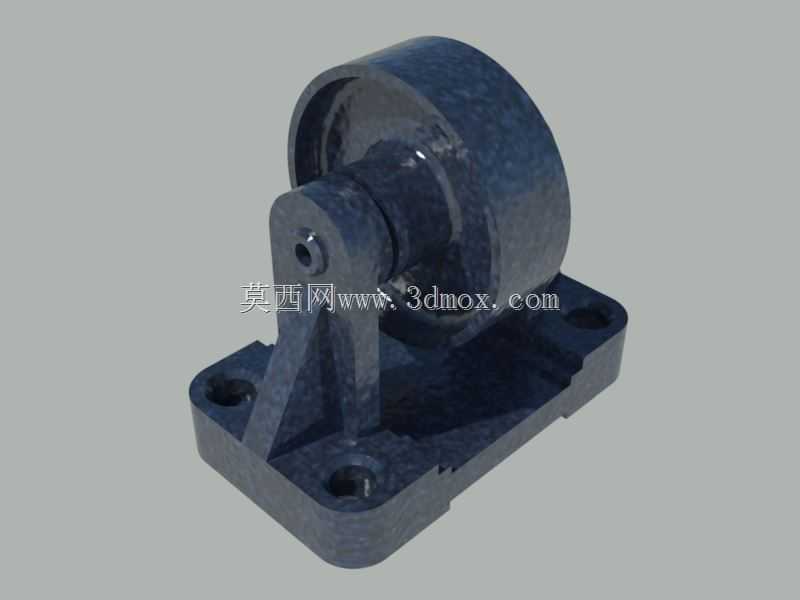

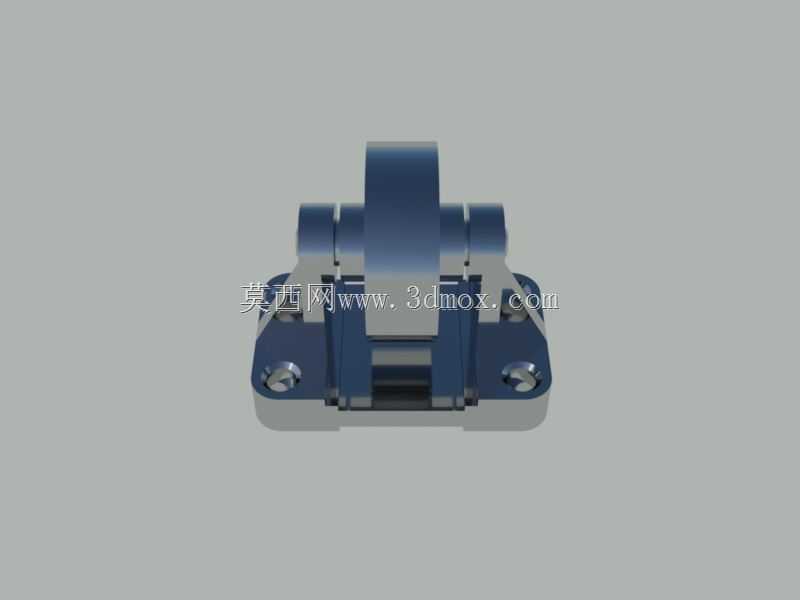

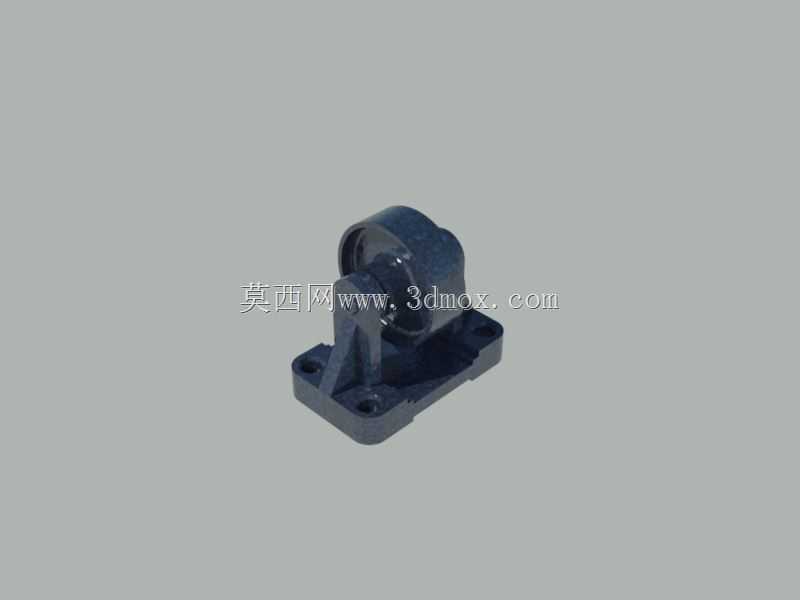

　　在带传动输送、物料牵引类工业场景中，这类皮带滚轮组件是承担皮带承托、运行导向、张紧限位的核心基础部件，常见于轻工包装输送线、小型物料分拣设备、纺织机械的导带工位，以及部分需要柔性传动的非标自动化设备中，区别于重型输送线的大直径托辊，这类紧凑型滚轮组件适配载荷不大、安装空间受限的传动场景，能够有效避免皮带运行过程中出现跑偏、下垂、抖动的问题，保障带传动系统的运行稳定性。从结构组成来看，整套组件包含两个对称布置的L型支撑支架、两个耐磨衬套、一根贯穿式支撑轴、一个金属滚轮以及一体式安装底座，所有部件的配合公差都经过适配调整，确保滚轮转动顺畅无卡滞，同时不会出现轴向窜动的问题。

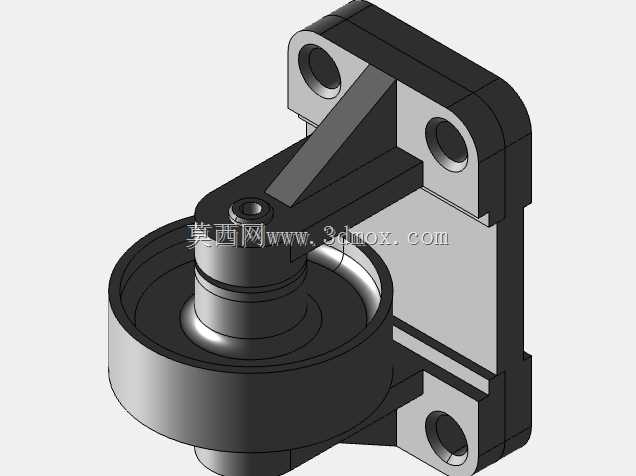

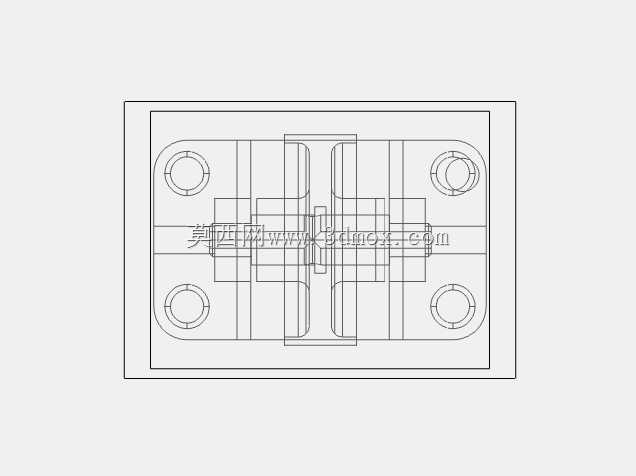

　　支撑支架采用三角加强筋结构设计，在底座与轴安装位之间设置斜向加强筋，能够在不增加整体壁厚的前提下大幅提升支架的抗侧向载荷能力，避免皮带运行过程中侧向力导致支架变形，底座上预留四个沉头安装孔，可直接通过内六角螺栓固定在设备的安装基准面上，安装孔的位置度公差控制在0.1mm以内，确保装配后滚轮的轴线与皮带运行方向保持垂直，从安装根源上减少皮带跑偏的概率。衬套采用自润滑耐磨材质，压装在滚轮两端的内孔中，与支撑轴形成间隙配合，相比滚动轴承结构，这种衬套结构在低速轻载场景下具备更低的维护成本，同时具备一定的减震降噪效果，适配转速不超过300rpm的带传动工况，能够承受径向载荷的同时，允许少量的安装角度偏差，降低对安装基准面的加工精度要求。滚轮采用圆柱形外圆设计，外圆表面做光滑处理，没有额外的防滑纹路，主要适配平皮带的承托导向场景，滚轮的宽度比常用匹配皮带的宽度宽出10mm左右，即使皮带出现少量的轴向窜动也不会从滚轮上脱出，支撑轴与两侧支架的安装孔采用过渡配合，装配后轴不会随滚轮转动，避免轴与支架之间出现磨损，轴的一端设置轴向定位孔，可通过紧定螺钉完成轴的轴向固定，防止设备运行过程中轴出现轴向窜动脱出。

　　从安装边界来看，整套组件的底座安装面为平面结构，安装时需要保证基准面的平面度不超过0.2mm，避免底座安装后出现变形导致滚轮卡滞，组件的整体高度较低，可直接布置在皮带回程段或者承载段的下方，相邻两个滚轮组件的布置间距需要根据皮带的张紧程度、输送物料的重量进行调整，通常在轻载场景下间距控制在300-500mm之间，确保皮带下垂量不超过5mm，避免运行过程中皮带出现跳动。设计过程中优先考虑了部件的互换性，所有零件均采用常规机械加工工艺即可生产，支架和底座可通过板材铣削或者压铸成型，适合批量加工生产，衬套作为易损件可单独拆卸更换，不需要拆解整套组件，降低后期维护的工作量。

　　在实际选型应用时，需要根据皮带的宽度、运行线速度、承载的径向载荷确认组件的规格，这套紧凑型结构的额定径向载荷在500N以内，适配宽度50mm以内的平皮带传动场景，如果应用在有腐蚀性的工况环境，可将金属部件更换为不锈钢材质，衬套更换为耐腐蚀的聚四氟乙烯材质，拓展组件的适用场景。整套结构没有冗余的设计，所有结构特征都服务于功能需求，加强筋的位置、安装孔的大小、轴的直径都经过受力校核，在满足结构强度的前提下尽可能控制整体重量，减少材料的浪费，同时兼顾加工工艺性，避免出现难以加工的异形结构，降低生产制造的成本。
