金属框架方桌结构设计作品

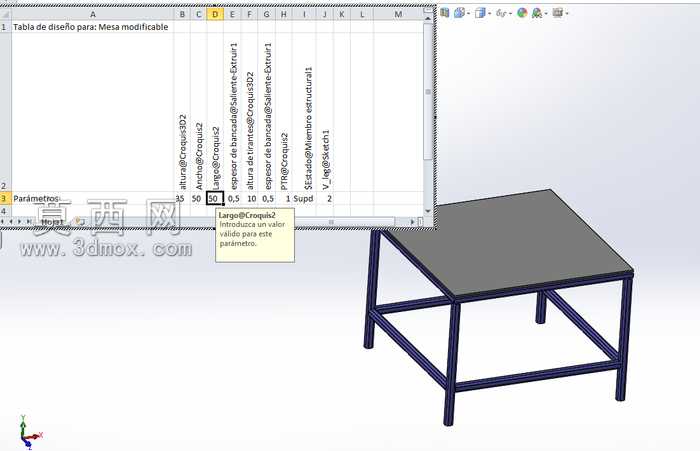

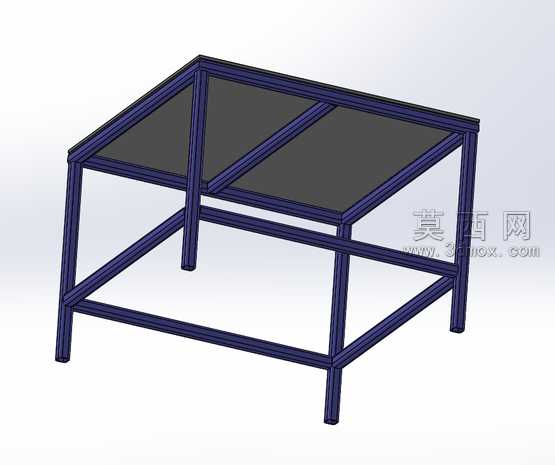

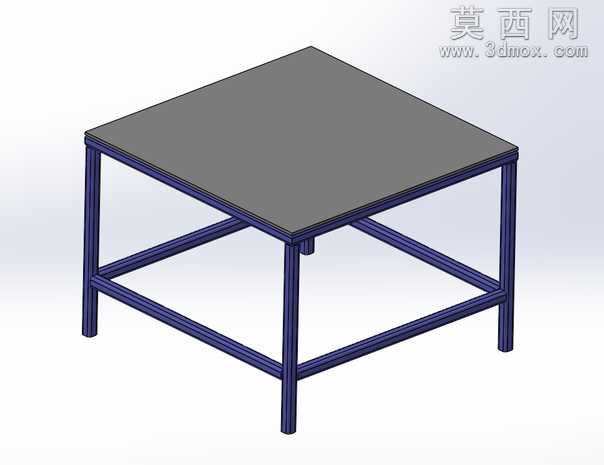

该作品为金属框架方桌的三维参数化设计模型，整体采用SolidWorks软件完成全流程建模，依托Excel设计表配置实现参数化驱动，可快速调整桌体的长宽高、框架管材规格、台面厚度等核心尺寸，适配不同使用场景的定制需求。建模过程中，首先对桌体的整体结构进行拆解规划，分为台面模块、竖向支撑腿模块、横向拉结框架模块三个独立部分，各模块间采用标准装配约束完成组合，保证结构逻辑清晰，便于后续的修改与工程图导出。台面部分采用实体建模方式，模拟平整的硬质台面形态，赋予哑光深灰色非金属材质，还原常规工作台或金属桌的台面质感，边缘做微小倒角处理，避免尖锐棱角的安全隐患，同时提升模型的真实度。支撑框架部分采用方管型材的建模逻辑，四根竖向方管作为主支撑腿，垂直分布在台面的四个角点下方，保证支撑受力均匀；在支撑腿的中下部位置，设置一圈横向方管拉结框架，通过焊接约束的模拟实现框架与支撑腿的刚性连接，大幅提升整体结构的抗扭、抗侧移性能，避免桌体在受力时出现晃动变形。框架部分赋予深蓝色金属烤漆材质，还原金属管材经表面喷涂处理后的视觉效果，材质参数中调整了金属度、粗糙度与反光度，模拟真实金属漆面的哑光质感，避免过度反光造成的视觉失真。设计过程中充分考虑了结构的合理性，支撑腿底部预留了微小的平面结构，可后续配置防滑脚垫或调节脚杯，适配不平整地面的使用需求；横向拉结框架的高度经过合理规划，既保证了结构强度，又不会对桌下的腿部活动空间造成过多占用。模型完成后通过软件自带的渲染功能进行效果输出，采用柔和的均匀布光方式，清晰展现桌体的结构层次与材质差异，背景选用简洁的浅色调，突出模型本身的结构特征。整个建模过程严格遵循机械设计的规范，各零部件的尺寸参数可通过设计表批量调整，无需重复建模，大幅提升了同类型桌体结构的设计效率，可直接用于后续的工程下料、加工制作参考，也可作为参数化家具设计的教学示例使用。
