水车式传动机械装置三维结构设计

　　这套水车式传动机械装置的三维结构，最初是针对小型灌区提水、景观水动力循环场景做的适配设计，建模过程中优先考虑了户外长期运行的结构稳定性，以及现场安装的适配边界。从实际应用场景来看，这类装置既可以独立作为小型农田提水设施，在无电力配套的丘陵灌区依靠水流冲击实现低扬程提水灌溉，也可以嵌套在滨水景观的水循环系统里，配合景观设计做动态水效展示，部分小型粮食加工场景里，也能通过传动端接驳磨盘、筛具等部件，实现低转速大扭矩的动力输出，替代部分小型动力设备完成轻载加工作业。

　　设计思路上没有采用传统水车的全木质榫卯结构，而是参考了现代机械传动的公差配合标准，轮体部分采用辐条式支撑结构，每根辐条的受力角度都经过载荷校核，避免长期受水流冲击出现辐条变形、轮体偏摆的问题。轮缘处的接水斗采用了倾斜式安装角度，入水时可以最大化兜住水流获得冲击动能，转出水面时又能快速排空存水减少轮体回转的阻力，接水斗与轮缘的连接位做了加强筋处理，应对水流裹挟的碎石、杂物撞击时不会出现焊缝开裂或者连接位断裂的问题。传动端采用了齿轮啮合的减速结构，把轮体的低转速大扭矩动力平稳传递到输出轴，齿轮的啮合间隙控制在0.15-0.2mm之间，既保证传动过程没有明显卡滞，也不会因为间隙过大出现传动回程差，输出轴端预留了标准的平键连接位，可以根据不同的使用场景接驳不同的作业部件，不需要额外做转接结构改造。

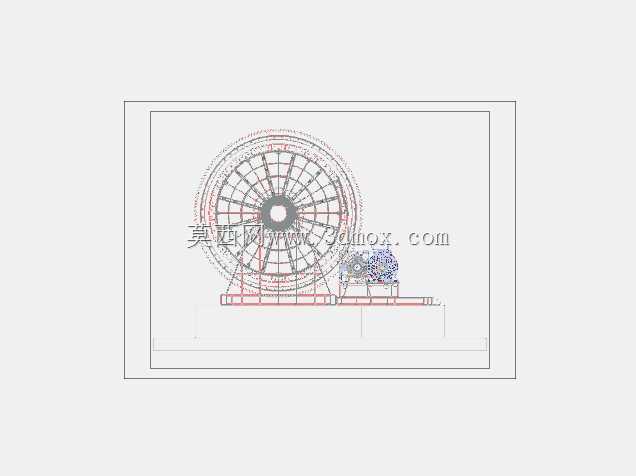

　　外形尺寸方面，整套装置的主体轮体外径控制在2.2m，安装时需要预留的基坑宽度不小于2.6m，基础安装面到轮体中心的高度差需要控制在1.1-1.2m之间，保证接水斗的入水深度在轮体半径的1/3左右，既获得足够的冲击动力，也不会因为入水过深增大转动阻力。两侧的支撑立柱采用了箱型焊接结构，立柱底部的安装法兰预留了4个M20的地脚螺栓孔，安装时需要保证两侧立柱的同轴度误差不超过0.5mm，否则轮体转动时会出现轴瓦偏磨，大幅缩短部件的使用寿命。传动箱部分集成在单侧立柱的外侧，整体外凸尺寸不超过0.4m，不会额外占用过多的侧向安装空间，传动箱的输出轴中心高度距离基础安装面0.8m，和常见的小型加工设备、提水绞盘的输入轴高度匹配，现场接驳时不需要额外做机架高度调整。

　　从功能特性来看，整套结构没有复杂的电控部件，全部依靠纯机械结构实现动力转换与传输，日常维护只需要定期给轴瓦、齿轮啮合位加注润滑脂，清理接水斗缝隙里卡滞的杂物即可，在无专人值守的户外场景下可以长期稳定运行。建模过程中对所有运动部件都做了干涉检查，轮体转动到任意角度时，接水斗、辐条都不会和支撑立柱、基础安装架出现剐蹭，传动齿轮的啮合接触斑点覆盖齿面长度的70%以上，保证传动过程平稳无异常冲击。针对不同的安装场景，轮体的辐条数量、接水斗容积都可以做参数化调整，在水流流速较低的河道场景，可以适当增加接水斗的数量、加大单斗容积来获得足够的转动力矩，在景观应用场景里，也可以调整轮体的辐条排布密度，兼顾结构强度与外观展示效果。安装边界上还考虑了汛期水位上涨的情况，支撑立柱的高度预留了0.5m的安全余量，水位短期上涨没过轮体下三分之一时，装置依然可以正常转动，不会因为水位过高出现轮体被淹卡滞的问题，连接位的紧固件全部采用了防锈处理，长期在高湿度的水环境下运行也不会出现锈死无法拆卸维护的问题。
