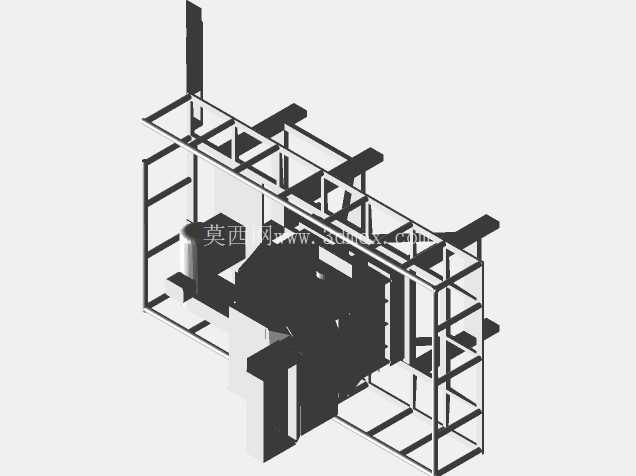

从结构设计的逻辑来看,这个模型的框架采用了等边角钢焊接拼接的笼式结构,所有承力杆件的排布都避开了变压器铁芯、接线端子的安装与操作空间,框架的竖向立柱预留了通用的安装固定孔位,既可以通过底部的孔位直接固定在设备安装基础平面上,也能通过侧面的预留孔挂靠在立式电控柜的内部安装梁上,安装边界的适配性覆盖了大部分工业低压供电场景的安装需求。框架的上层横向杆件做了加宽的承托设计,除了固定变压器本体之外,还预留了进出线接线排、小型保护断路器的安装位置,不需要额外在周边加装辅助安装板,接线作业时操作人员可以直接在框架预留的操作空间内完成线缆压接、端子紧固的工作,不会因为框架杆件遮挡出现操作空间不足的问题。在工业供配电、车间临时供电、小型成套电控系统的搭建场景里,这类带集成安装框架的电源变压设备是很常见的核心变电组件,和常规裸装的变压器铁芯绕组组件不同,它直接把安装承载框架和变压核心做了一体化的结构整合,省去了现场安装时额外制作安装支架、核对安装孔位的步骤,能直接适配标准型材机架的安装位,在成套电控柜组装、生产线局部供电改造的项目里,能大幅缩短现场装配的周期。
从实际使用的功能层面来说,这个结构的变压器主要承担低压回路的电压转换作用,把前端输入的工业常用交流电压转换成下游控制回路、传感设备需要的额定工作电压,笼式框架除了承载固定的作用之外,还能对内部的铁芯绕组组件形成物理防护,避免车间内的工具碰撞、杂物掉落直接损伤变压器的绕组绝缘层,同时框架的杆件之间预留了足够的通风间隙,变压器长时间负载运行产生的热量可以通过杆件之间的空隙自然流通散出,不需要额外加装强制风冷组件就能满足常规工况下的散热需求。
设计过程中对框架的受力做了针对性的优化,所有横向承托梁的位置都对应变压器本体的重心分布点,避免变压器安装后出现框架偏载变形的问题,竖向立柱的截面尺寸选型经过承重校核,即使在变压器满负载运行、叠加现场轻微振动的工况下,框架也不会出现共振变形、固定螺栓松动的情况。框架的边角位置都做了倒角处理,没有尖锐的突出棱角,现场安装作业时不会刮擦操作人员的工作服或者划伤线缆绝缘层,接线区域的框架杆件特意做了内凹设计,接线端子安装完成后,端子的带电部分不会突出到框架的外轮廓之外,降低了现场作业时误触带电部位的安全风险。
从安装尺寸的匹配性来看,这个结构的整体外轮廓尺寸适配标准的工业电控柜内部安装空间,不需要对现有柜体的安装梁做额外的切割改造,直接利用柜体上通用的模数化安装孔就能完成固定,进出线的开孔位置也对应常规工业线缆的弯曲半径要求,大截面的动力线缆接入时不需要做过度的弯折就能接到端子排上,能减少线缆内部线芯受损的概率。在日常运维的场景里,这种一体化框架的变压器拆装也很方便,需要检修或者更换变压器本体时,只需要拆除框架和安装基础之间的固定螺栓、断开进出线端子,就能把整个组件整体移出作业区域,不需要在柜内零散拆解各个部件,能大幅降低运维作业的时间成本。框架的表面处理采用了常规的喷塑防锈工艺,适配车间内多粉尘、轻微潮湿的工作环境,长时间使用也不会因为锈蚀出现结构强度下降的问题,所有的连接位置都采用了满焊焊接,焊接后做了焊渣打磨处理,不会出现虚焊导致的框架晃动问题。
