减压阀用法兰式连接端盖结构设计

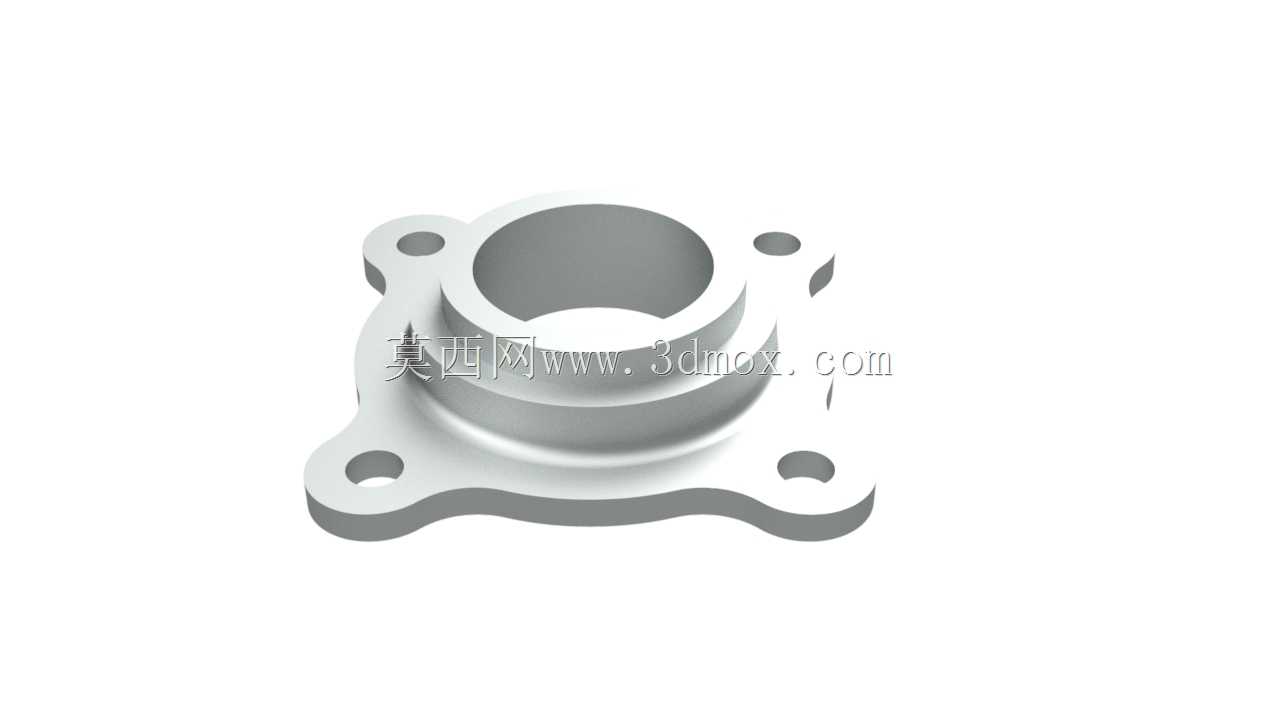

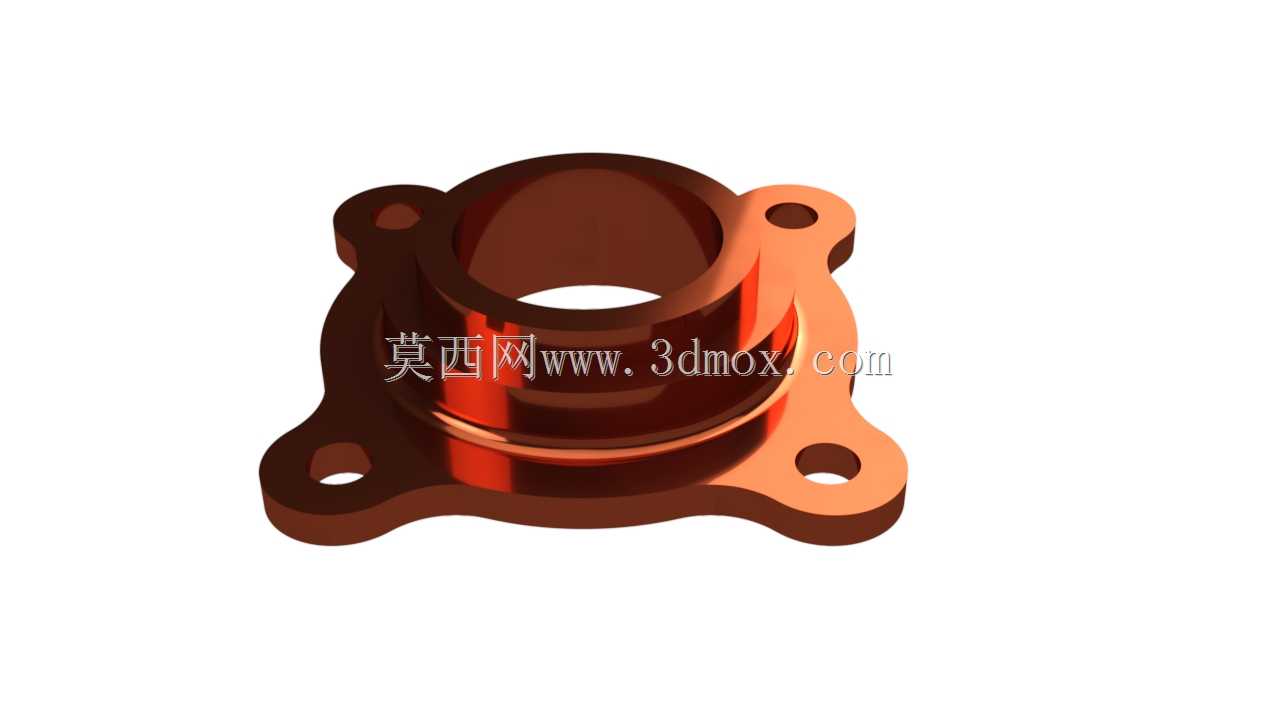

　　这类带四耳安装位的法兰端盖，是减压阀阀体组装环节里的核心承压连接件，主要用在中小通径的气动、低压液压管路减压阀上，承担阀体内腔密封、阀芯组件轴向定位、外接管路对接的多重作用。日常在工业车间的压缩空气供气支路、小型液压工作站的压力调节回路、民用供水系统的支管减压段，都能见到这类结构端盖的身影，它的安装可靠性直接决定减压阀的外漏风险与压力调节稳定性。从结构设计逻辑来看，端盖中心的贯通筒段是为了给阀芯推杆提供运动导向，筒段外壁加工的环形槽是用来放置O型密封圈或者轴用斯特封，避免阀腔内的压力介质从推杆配合间隙泄漏；向外延伸的圆盘主体是承压核心面，背面会加工一圈密封槽，安装时放置平垫片或者橡胶密封圈，和阀体的对接端面贴合实现静密封；四个均匀分布的带孔耳座是安装固定位，孔位的中心距公差需要严格控制在±0.1mm以内，不然装配时会出现螺栓无法穿入、密封面压合不均导致泄漏的问题。

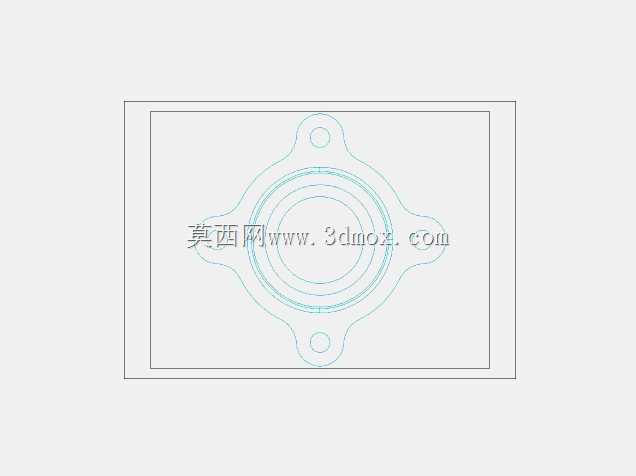

　　做三维建模的时候，首先要确定端盖的适配通径，比如常见的DN15、DN20规格减压阀，端盖主体外径一般在60-80mm区间，中心导向筒的内径要比阀芯推杆直径大0.2-0.3mm，保证推杆运动时不会卡滞，同时间隙不能过大避免密封件过早磨损。四个安装耳的位置要做均匀的圆角过渡，不能出现直角尖角，不然铸件生产时会出现应力集中导致开裂，耳座上的安装孔直径要比适配的固定螺栓大1mm左右，给装配留出一定的对位调整余量。导向筒的伸出长度要和阀体内腔的导向槽深度匹配，装配后筒段端面不能和阀芯的运动部件发生干涉，同时要保证密封件完全处于配合面的有效覆盖区域。

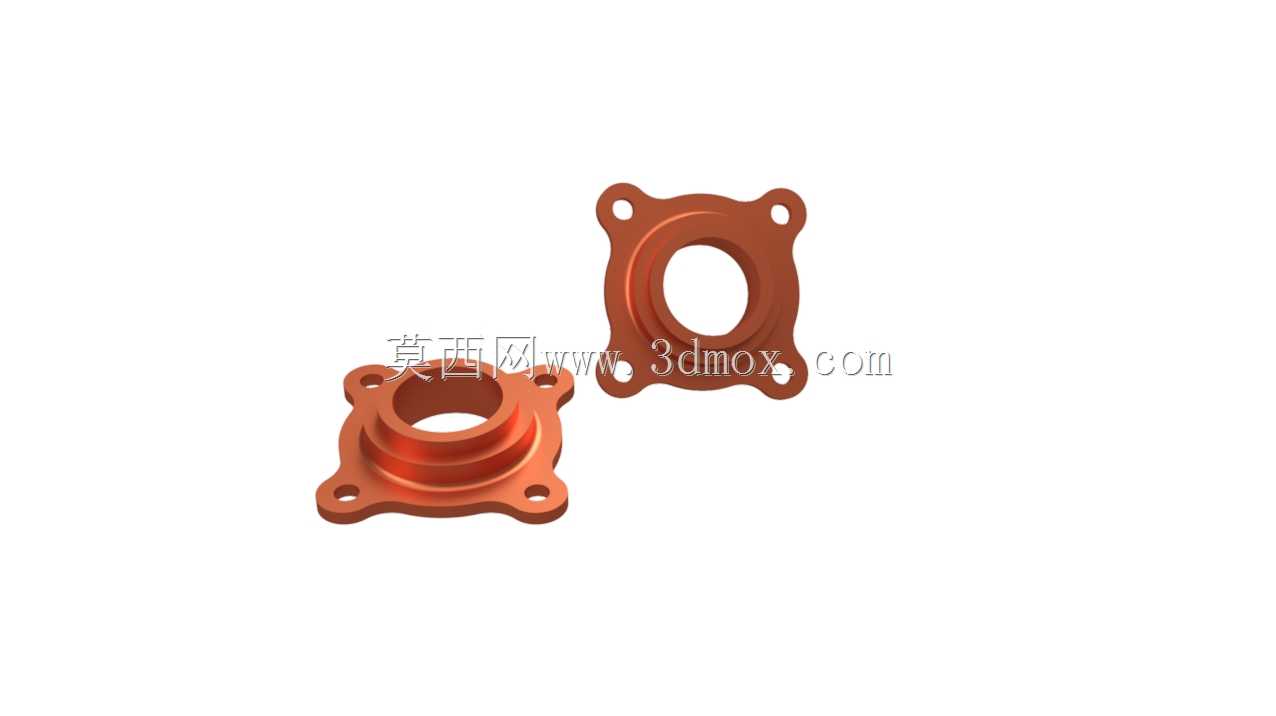

　　实际选型替换的时候，首先要核对安装耳的孔位中心距，这是最核心的安装边界尺寸，其次要确认中心导向筒的内径与长度，保证和原有阀芯组件适配，再核对密封槽的尺寸，避免更换后出现密封失效。这类端盖一般采用铸铜或者铝合金材质生产，铸铜材质的承压能力更强，耐腐蚀性更好，适合水介质、弱腐蚀介质的管路场景，铝合金材质重量更轻，成本更低，多用于气动回路的减压阀上。建模过程中要注意所有的安装配合面都要给出合理的形位公差要求，比如密封端面的平面度要控制在0.05mm以内，导向筒内孔的同轴度相对于密封端面要控制在0.03mm以内，不然装配后会出现推杆偏磨、密封面压偏的问题。

　　另外耳座的厚度要根据额定工作压力计算，1.6MPa额定压力的减压阀，耳座厚度一般不小于5mm，避免螺栓锁紧时耳座发生变形断裂。在实际管路安装时，四个固定螺栓要采用对角分次锁紧的方式，不能一次性把单个螺栓拧死，不然会导致端盖受力不均，出现密封面泄漏甚至端盖开裂的问题。这类结构的端盖相比螺纹连接的端盖，安装对位更方便，密封可靠性更高，维护拆卸的时候也不会因为螺纹锈蚀导致无法拆解，在中小通径的减压阀产品上应用非常广泛。建模时还要注意各过渡位置的圆角处理，除了耳座位置的圆角，导向筒和圆盘主体连接的位置也要做R2-R3的过渡圆角，减少应力集中的同时，也能提升铸造或者机加工的工艺性，避免出现应力断裂的隐患。
