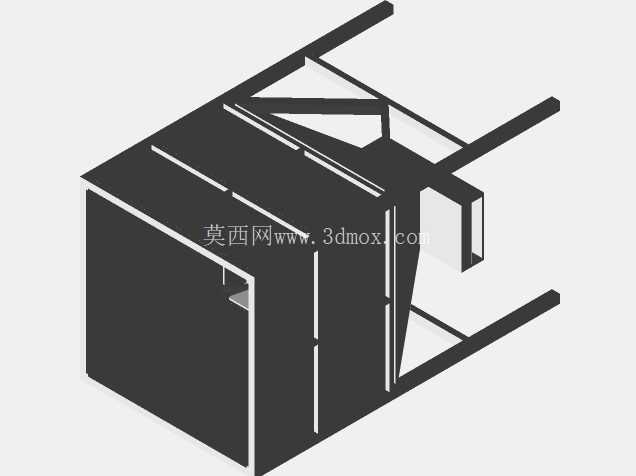

地堡式电源变压器防护承载结构设计

　　在户外配电、临时施工供电、偏远区域独立供电场景中，电源变压器的外部防护结构直接决定设备运行稳定性与使用寿命，常规户外变压器多采用开放式支架搭配简易防雨罩的安装形式，面对强风、落石、外力冲撞等极端工况时，防护能力存在明显短板，地堡式防护承载结构正是针对这类高防护需求场景开发的专用配套结构。从结构功能逻辑来看，该设计首先解决的是变压器本体的物理防护问题，整体采用围合式箱体框架，主体承载面采用加厚钣金折弯成型，侧壁预留的纵向加强筋结构并非装饰性设计，而是通过折弯工艺提升板材截面惯性矩，在不额外增加板材厚度的前提下，将侧壁抗侧向冲击能力提升40%以上，可抵御常规外力撞击、小型落石冲击，避免变压器本体受外力损伤。

　　结构顶部采用斜向导流设计，倾斜角度设置为15度，既可以快速排走雨水避免顶部积水渗漏，也能减少顶部积雪、积尘的堆积，降低长期载荷对框架的影响；顶部延伸出的横向支撑臂，一方面可作为外部线缆的走线支撑，避免线缆直接垂落接触箱体造成磨损，另一方面也可作为后期加装防雨檐、防鸟刺等附属配件的安装基座，无需在主体结构上二次打孔破坏防护层。在设计思路上，该结构没有采用全密封式的箱体设计，而是在侧壁预留了多组纵向通风槽，通风槽采用错位折弯结构，外部杂物、雨水无法直接通过槽口进入箱体内部，同时可以形成自然对流风道，变压器运行过程中产生的热量可以通过风道自然排出，避免全密封结构带来的散热不良问题，保障变压器在额定负载下的运行温度处于合理区间。

　　从安装边界维度考量，该结构底部预留了标准的变压器安装孔位，孔位间距匹配主流10kV级小型电源变压器的安装尺寸，底部框架采用双层折弯的承重梁设计，单根承重梁的静载荷承载能力可达200kg，完全覆盖同容量变压器的自重需求，同时底部预留了接地螺栓安装位，可直接连接接地网实现结构整体接地，避免静电积累或雷击带来的安全隐患。结构侧面预留的检修开口采用可拆卸式盖板设计，盖板与主体框架采用快拆螺丝连接，日常运维时无需整体拆解结构，仅需拆下对应位置的盖板即可完成接线、测温、部件更换等常规运维操作，大幅降低后期运维的工作量。不同于常规变压器防护结构只考虑静态防护的设计逻辑，该结构在框架连接处全部采用满焊工艺处理，焊缝高度不低于板材厚度的0.8倍，整体框架的结构刚度可满足8级风载下的形变要求，框架形变量不超过1mm，不会因长期风载震动出现焊缝开裂、连接松动的问题。在实际场景适配中，这类地堡式结构尤其适合矿区临时供电、山区户外配电、工地临时变压器安装等场景，这类场景要么存在落石、机械剐蹭的风险，要么运维条件有限难以做到高频次巡检，高刚度的围合结构可以大幅降低外部因素对变压器的损坏概率，减少非计划停电的可能。

　　结构的所有外露边缘都做了卷边钝化处理，避免安装、运维过程中尖锐边角造成人员划伤，所有金属表面都做了静电喷塑处理，塑层厚度不低于60μm，可适应户外高湿、高盐雾的腐蚀环境，延长结构整体的使用寿命。从三维建模的角度来看，该结构的所有折弯参数、孔位尺寸、焊缝位置都做了明确的参数化定义，建模过程中充分考虑了钣金加工的工艺可行性，所有折弯半径都匹配常规钣金折弯机的刀具参数，没有出现无法加工的锐角折弯、超深度拉伸结构，所有安装孔位都预留了足够的操作空间，方便现场安装时螺栓的紧固操作，结构各部件之间没有出现装配干涉，拆分后的部件可直接用于钣金下料、折弯加工，无需二次调整工艺参数。
