多规格金属传动销轴三维结构设计

　　这类轴类零件是机械传动系统里的核心基础构件，日常在小型动力传输机构、精密仪器传动链路、低压流体控制阀门的动作执行端都能见到它的身影，核心作用是承接旋转扭矩输出、联动相邻传动部件完成既定动作轨迹，同时要兼顾径向承载与轴向定位的双重需求。从实际应用场景来看，这类轴件常配套在小型调压阀门的阀杆联动结构、精密仪表的转轴传动单元、小型轻工设备的动力输出端，不同直径规格的轴对应不同的扭矩承载阈值，选型时需要匹配对应传动副的额定载荷，避免长期过载出现轴颈弯曲、键槽崩裂的失效问题。

　　设计这类轴件的时候，首先要梳理安装边界的约束条件：轴的两端轴颈直径要和配套的滑动轴承或者衬套内径做公差配合，一般选基孔制间隙配合，保证转动过程中无卡滞，同时轴肩的定位高度要匹配相邻零件的安装沉孔深度，既不能过高导致相邻零件装配不到位，也不能过低失去轴向定位的作用。轴身的过渡圆角要做统一的R角处理，避免应力集中在变径位置，长期受交变载荷出现疲劳断裂，尤其是承受反复正反转的传动场景，圆角的粗糙度要控制在合理区间，减少应力集中源。

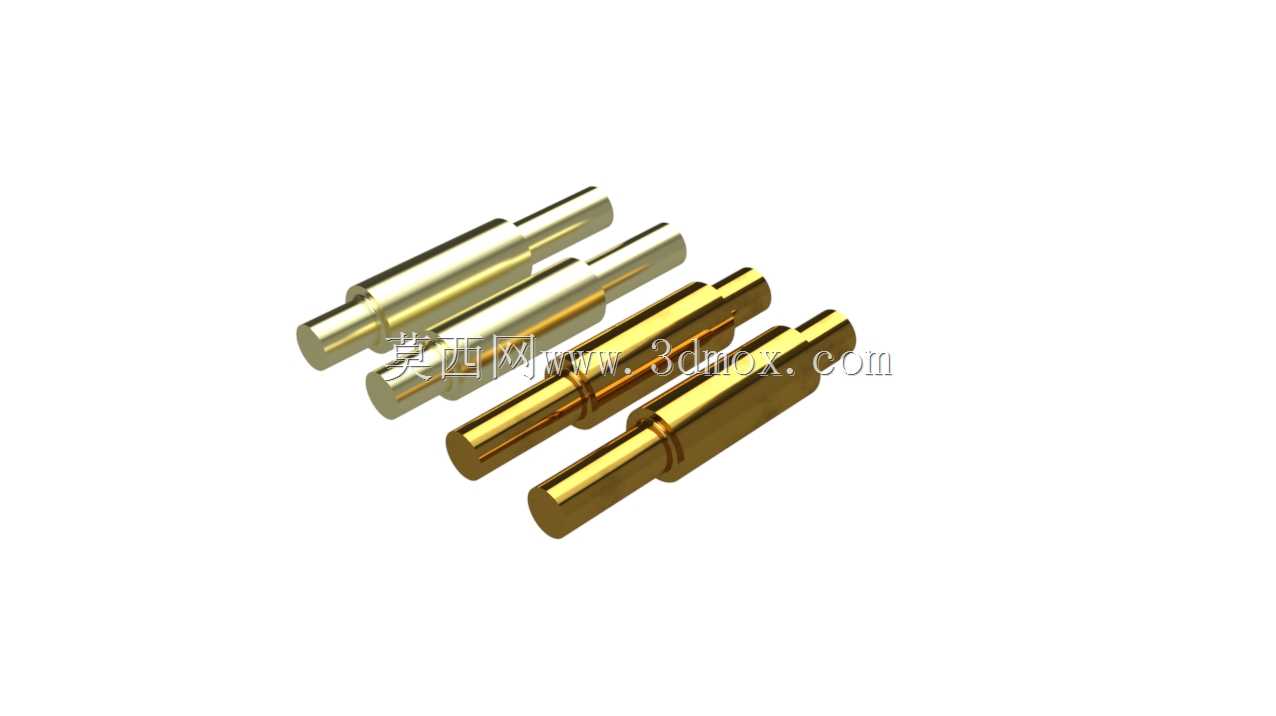

　　从外形结构来看，本次呈现的几款轴件都采用了阶梯轴结构，不同轴段分别承担不同功能：一端的细轴段用来安装联动拨叉或者传动齿轮，中间的轴肩做轴向定位，较粗的轴段是主要的承载段，和轴承配合完成旋转支撑，末端的轴段可以安装锁紧挡圈或者锁紧螺母，防止轴向窜动。不同长度、不同直径的规格对应不同的安装空间，在做整机布局的时候，要预留出轴端的装配操作空间，比如扳手拧紧螺母的空间、齿轮安装的推入距离，避免装配时出现干涉。

　　实际加工层面，这类轴件一般选用优质碳素结构钢做毛坯，经过调质处理提升综合力学性能，轴颈配合面需要做精车或者磨削加工，保证表面粗糙度满足配合要求，如果是用在有腐蚀环境的流体控制场景，表面还需要做镀镍或者发黑处理，提升防锈抗腐蚀能力。建模的时候要注意还原每一处倒角、退刀槽的细节，这些工艺结构虽然尺寸小，但直接影响后续的加工可行性，比如螺纹段末端的退刀槽、磨削段的越程槽，都是实际加工必不可少的结构，建模时如果遗漏，后续出工程图就会出现工艺缺陷，导致加工出来的零件无法正常装配。

　　在做传动校核的时候，要根据轴的额定转速、传递扭矩计算最小轴径，对比现有结构的轴段直径，确认安全系数在合理区间，尤其是键槽位置的截面削弱，要额外做强度校核，避免扭矩传递过程中键槽侧壁崩裂。安装的时候要保证轴的同轴度，两端支撑轴承的同轴度公差要控制在要求范围内，否则轴转动过程中会出现偏磨，不仅会增大传动噪音，还会大幅缩短轴和轴承的使用寿命。日常运维中，要定期检查轴颈的磨损量、轴的弯曲变形量，如果磨损量超过配合公差允许范围，或者弯曲度超差，就要及时更换，避免影响整个传动链路的精度。
