精达油水分离器冲孔加工专用设备结构

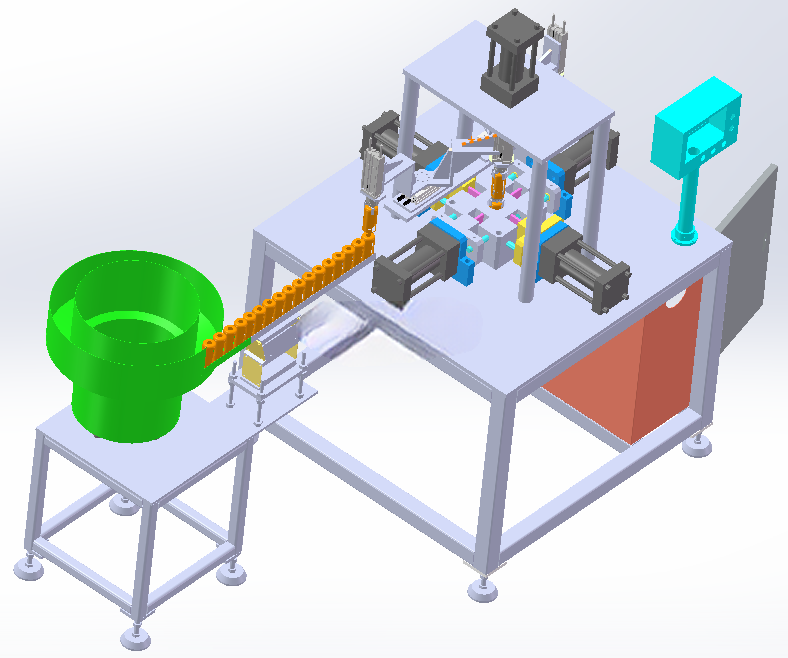

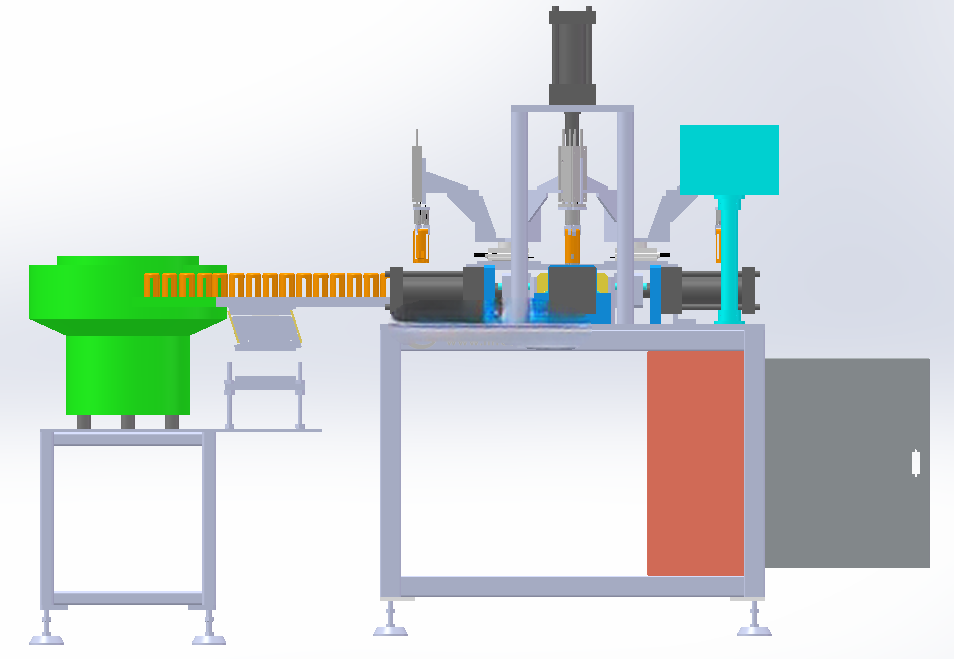

　　这套设备主要面向汽配、通用流体配件加工场景，针对油水分离器壳体的冲孔工序与前置气液预分离功能做集成化设计，解决传统单机冲孔工序中工件上下料定位偏差、工序分散导致的周转效率低、分离组件与壳体装配同轴度差的实际生产问题。从现场安装边界来看，设备整体采用分体式布局，左侧为振动盘送料单元，占地宽度约800mm，送料轨道衔接主机工位的高度匹配主机工作台面780mm的操作高度，主机主体框架采用4040工业铝型材搭配钣金封板搭建，整体主机宽度约1600mm，深度约1200mm，顶部冲压机构的最大伸出高度距地面约2100mm，右侧预留的电控与接料单元宽度约600mm，整线安装时需在地面预留M12膨胀螺栓的固定点位，四个机脚的水平调节范围为±15mm，可适配车间地面±10mm以内的平整度误差，无需额外做整块设备安装基础，普通硬化车间地面即可满足安装要求。

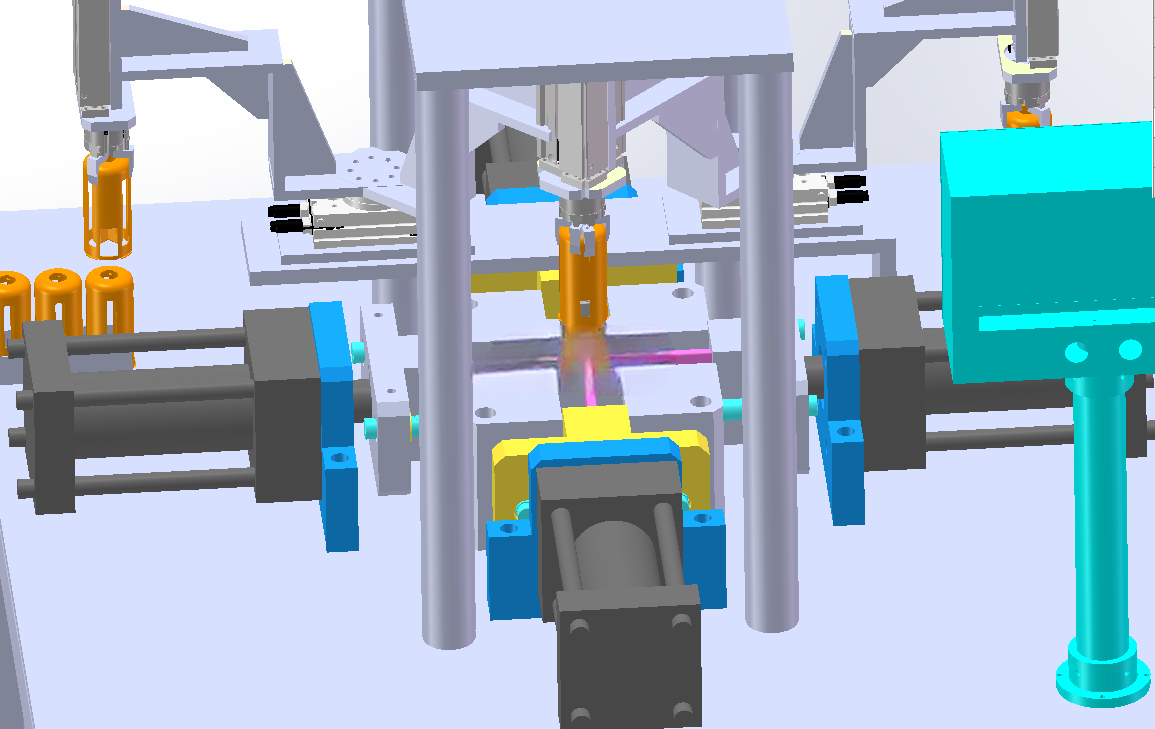

　　功能设计上，设备将气水油预分离结构与冲孔工位做了整合，工件经振动盘排序后通过直振轨道输送至定位夹具，夹具采用仿形定位块，针对油水分离器壳体的外轮廓做避让设计，定位重复精度可控制在±0.08mm以内，避免冲孔时出现孔位偏斜、壳体变形的问题。中间的主冲压单元采用立式液压缸驱动，冲头行程可通过调节螺母做0-50mm范围的调整，适配不同壁厚的分离器壳体冲孔需求，冲头旁设置的吹气嘴可在冲孔完成后即时吹走孔位残留的金属切屑，避免切屑落入壳体内部影响后续分离组件的装配精度。两侧的辅助压持机构在主冲头下行时同步压紧工件两端，抵消冲孔时的侧向冲击力，减少壳体冲孔位置的外翻变形量。设备集成的预分离结构可在工件完成冲孔后，通过工位旁的测试气路快速检测壳体的通气密封性，同步完成初步的气液通路导通测试，省去后续单独做密封性检测的工序，缩短单工件的加工流转周期。

　　设计思路上，整套结构优先考虑工序集成的实用性，没有做冗余的多功能叠加，所有机构的动作逻辑围绕冲孔工序的精度稳定性展开：送料轨道的挡料气缸采用双导杆导向，避免长期运行后挡料块偏斜导致的卡料问题；主机的工作台面采用20mm厚的钢板加工，T型槽的平行度公差控制在0.05mm/m以内，方便夹具根据不同规格的分离器产品做快速换型调整；右侧的接料盒采用倾斜式设计，加工完成的工件沿斜面滑入料盒，无需额外设置推料机构，简化整体结构的同时降低故障点。设备的气动管路全部走机架内部的线槽布置，外部仅预留气源接口与电源接口，现场安装时仅需接入0.6-0.8MPa的压缩空气与380V三相电源即可调试运行，管路的快速接头采用标准通用规格，后期维护更换配件无需定制。从实际生产适配性来看，这套结构可覆盖直径60-120mm范围的筒状油水分离器壳体冲孔加工，换型时仅需更换定位夹具与对应规格的冲头，单批次换型时间可控制在20分钟以内，适配中小批量多规格的配件生产需求，相比传统的台钻冲孔工艺，加工效率可提升3倍以上，同时孔位的位置度公差可稳定控制在0.1mm以内，满足后续分离滤芯装配的同轴度要求。
